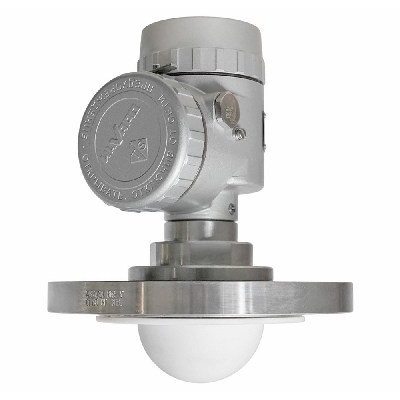

Преобразователь уровня радиоволновый бесконтактный ТЭК-РБУ производства ИНВАРД является полностью российской разработкой и сочетает в себе лучший опыт и передовые схемотехнические решения, применяемые в аналогичных зарубежных приборах премиум сегмента.
Уровнемер ТЭК-РБУ — универсальное решение, так как применяемые технологии позволяют использовать один и тот же уровнемер для контроля как жидкостей, так и сыпучих продуктов.
Назначение и область применения
Уровнемеры ТЭК-РБУ предназначены для непрерывного измерения уровня различных жидкостей, как нейтральных, так и химически агрессивных, взрывоопасных и высоковязких, а также сжиженных газов, гранулированных и сыпучих материалов. Бесконтактные радарные уровнемеры широко применяются в промышленности по производству строительных материалов, а также металлургической, целлюлозно-бумажной, деревообрабатывающей, пищевой и других отраслях промышленности. Благодаря наличию взрывозащищенного исполнения уровнемеры ТЭК-РБУ отлично зарекомендовали себя в нефтяной, газовой и химической отраслях и являются оптимальным решением для измерения уровня в высоких силосах и емкостях.
Основные преимущества
- Узкая диаграмма направленности при компактных габаритах уровнемера
- Полноценная память помех (исключение ложных статичных отражений)
- Ступенчатый порог обнаружения помех
- Автоматический анализ и выбор полезного отражения
- Высокая точность измерений
- Возможность работы в условиях движущейся мешалки
- Высокая чувствительность = надежное измерение при наличии колебаний жидкости
- Простое и интуитивно понятное ПО
- Обновление показаний менее 2 секунд
Уровнемеры ТЭК-РБУ обеспечивают стабильное и надежное измерение уровня и рекомендованы к применению в следующих неблагоприятных условиях:
- Агрессивная среда;
- Высокое пенообразование;
- Активное испарение;
- Высокая запыленность;
- Высокая температура и давление;
- Повышенная вибрация;
- Нестабильные параметры измеряемой среды;
- Сложные рельефы поверхности сыпучих продуктов;
- Наличие статичных и динамичных механических конструкций в резервуаре.
Подходит для измерения уровня щелочей и кислот (включая серную, соляную, азотную, плавиковую), нефти и мазута, бензина и дизельного топлива, авиационного керосина, шлама, пульпы, руды и угля, угольной пыли, карбамида, цемента, щебня, зерна, комбикорма и других жидких и сыпучих сред.
Принцип действия
Антенная система уровнемера передает высокочастотный радиолокационный сигнал с частотой излучения 76-81 ГГц или 120-140 ГГц (в зависимости от исполнения уровнемера) в направлении поверхности измеряемой среды. Излучаемый сигнал отражается от поверхности и принимается антенной в виде эхо-сигнала. Электроника уровнемера с помощью специальных алгоритмов анализа и оценки отраженных сигналов с высокой надежностью отличает полезный эхосигнал от множества ложных отраженных сигналов. Временная разница между излучаемым и принимаемым сигналом пропорциональна расстоянию до поверхности среды. Затем измеренное значение преобразуется в значение уровня контролируемой среды и текущее значение уровня отображается на встроенном дисплее и выдачу в соответствующий выходной сигнал. В зависимости от настроек на ЖК-индикатор могут выводиться следующие параметры: вычисленный уровень измеряемой среды, вычисленный объём измеряемой среды, процентное заполнение объёма резервуара, значение силы постоянного тока в диапазоне от 4 до 20 мА, пропорционально изменяющийся в соответствии с изменением измеряемого уровня.
Калибровка рабочего диапазона измерения может выполняться без заполнения или опорожнения емкости, что значительно упрощает процесс ввода уровнемера в эксплуатацию.
