Принцип работы

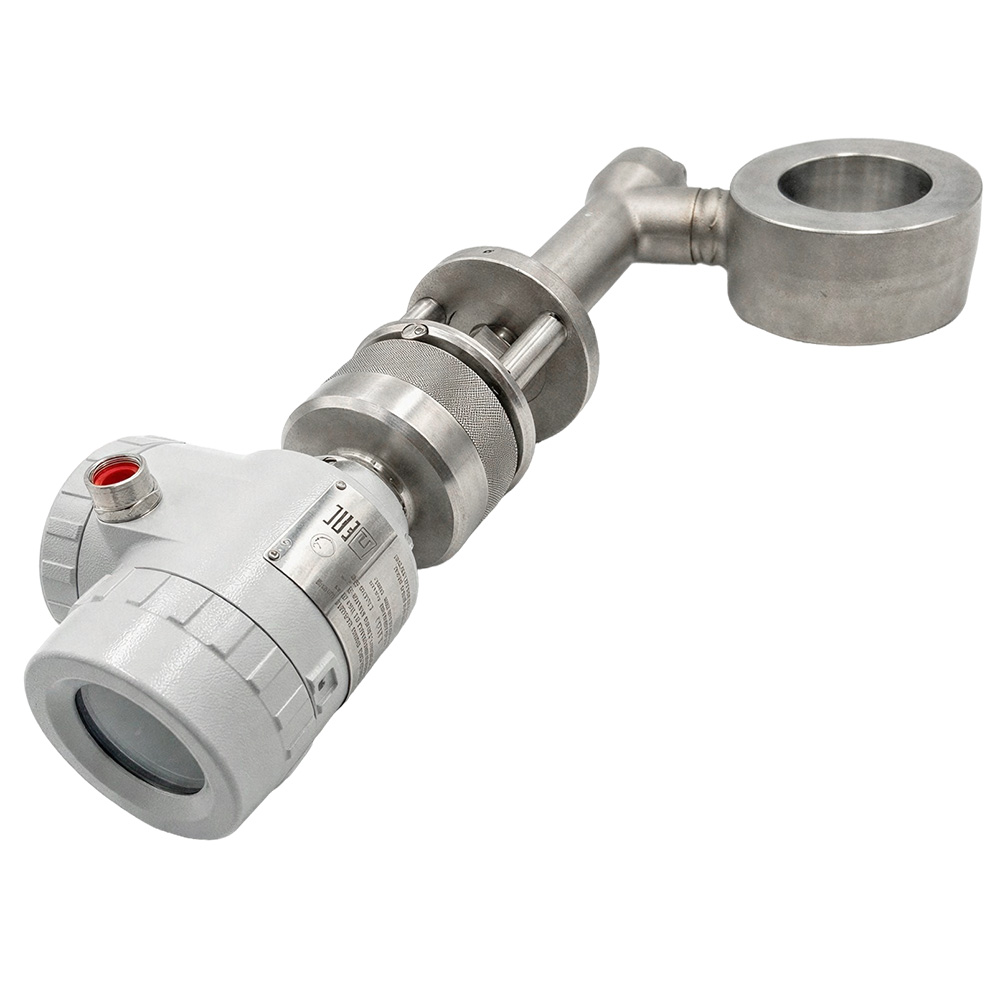

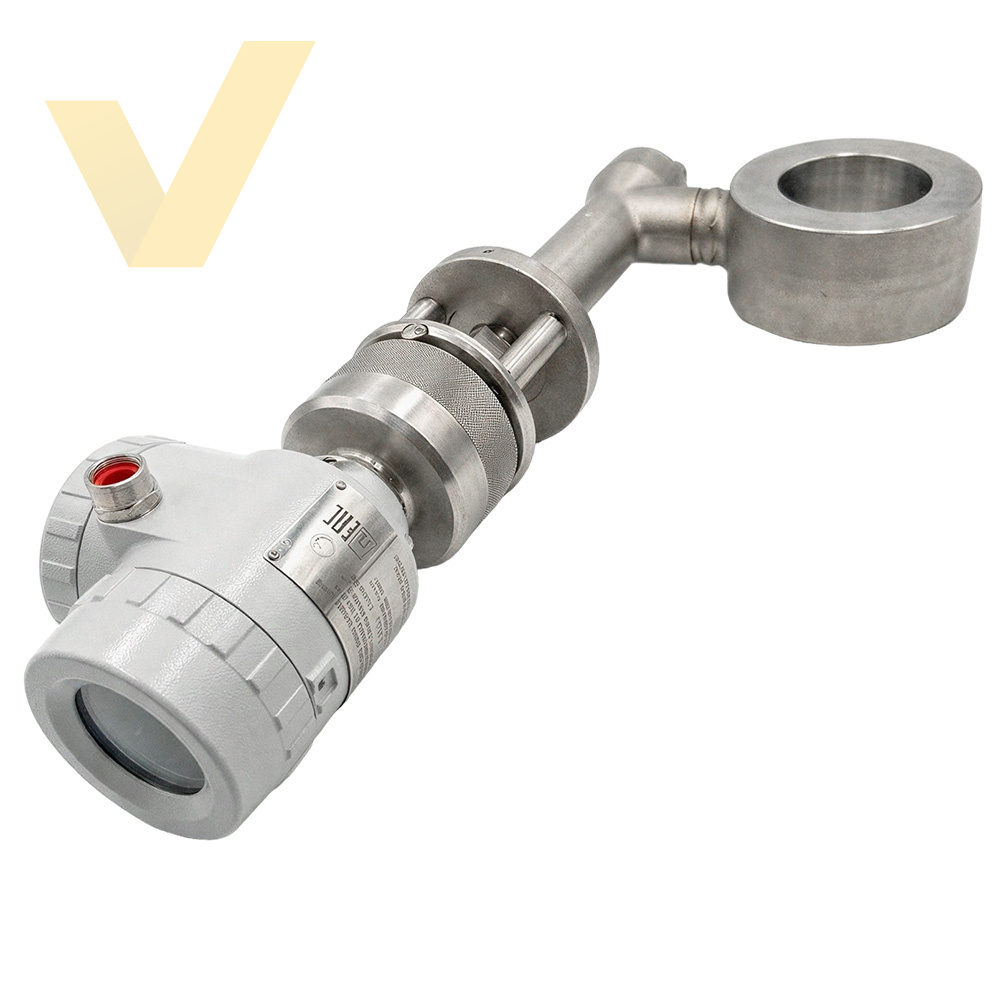

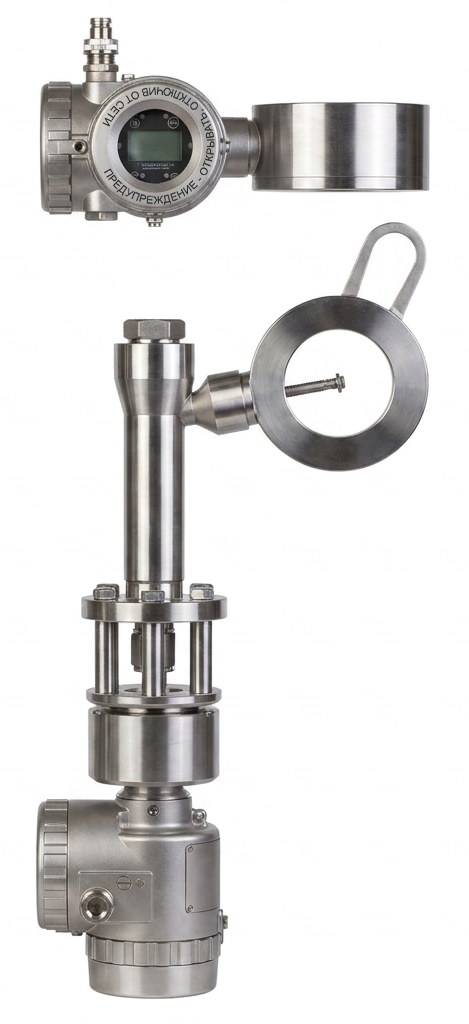

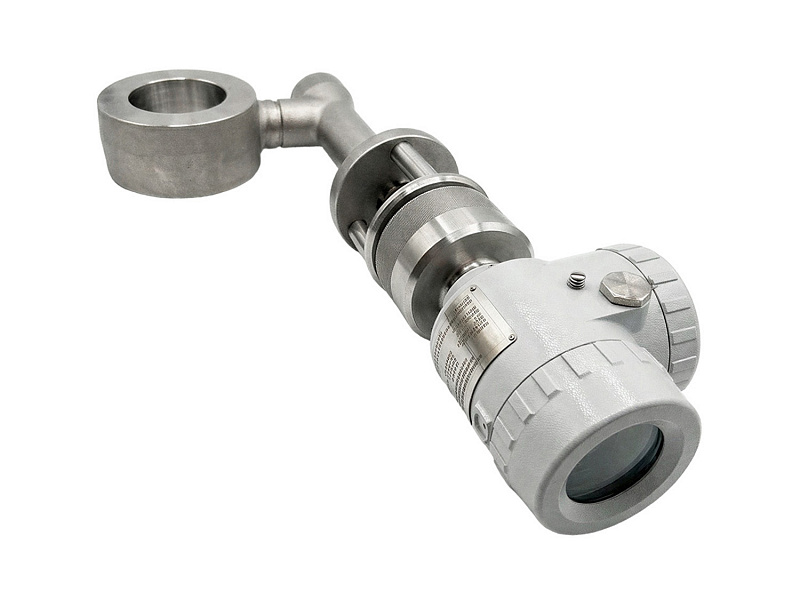

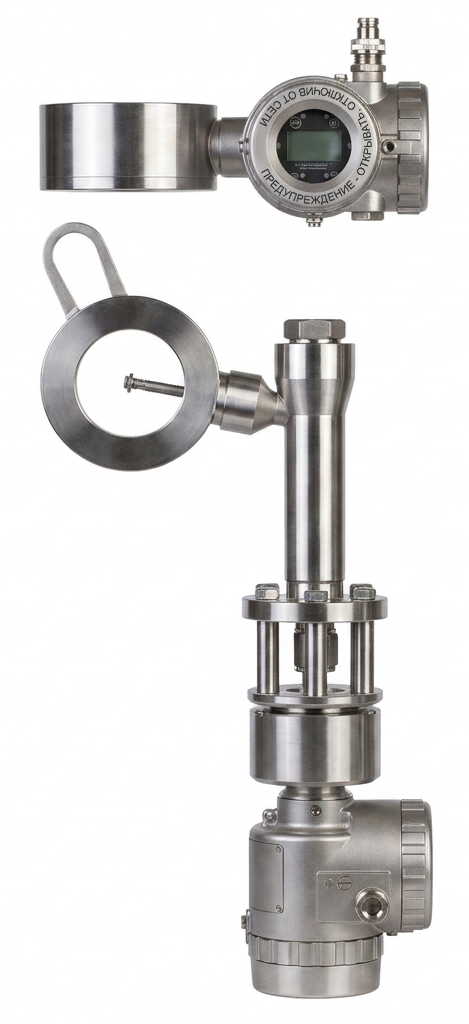

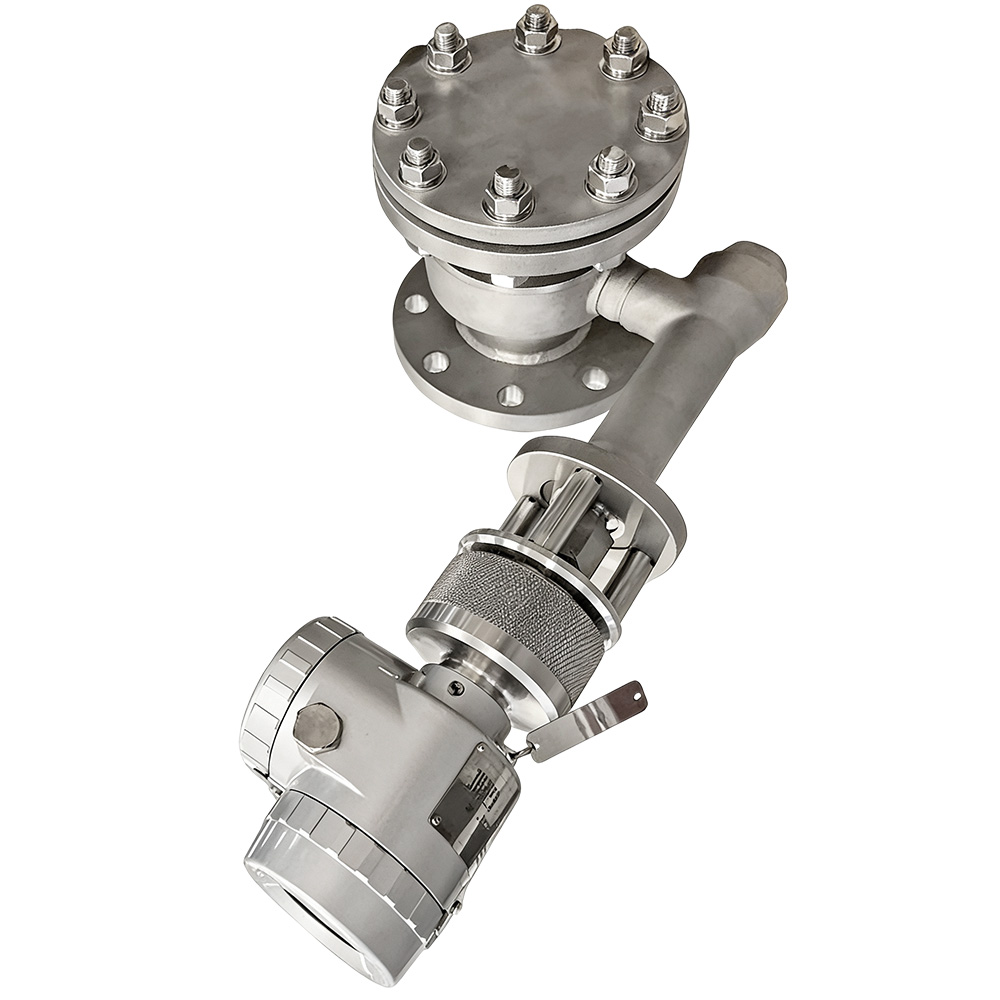

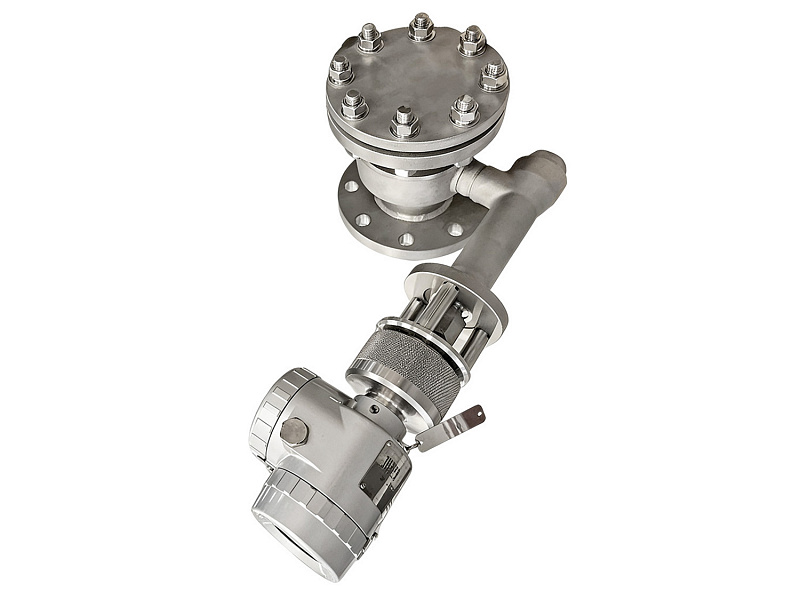

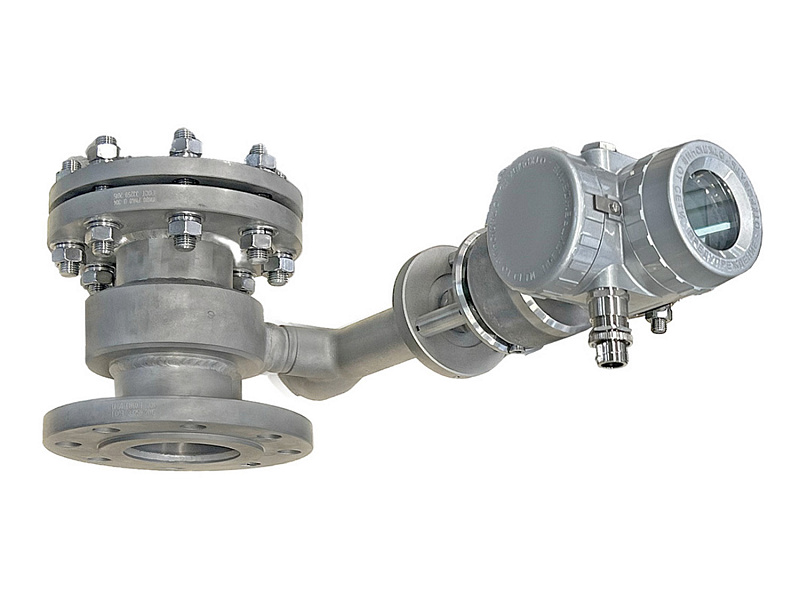

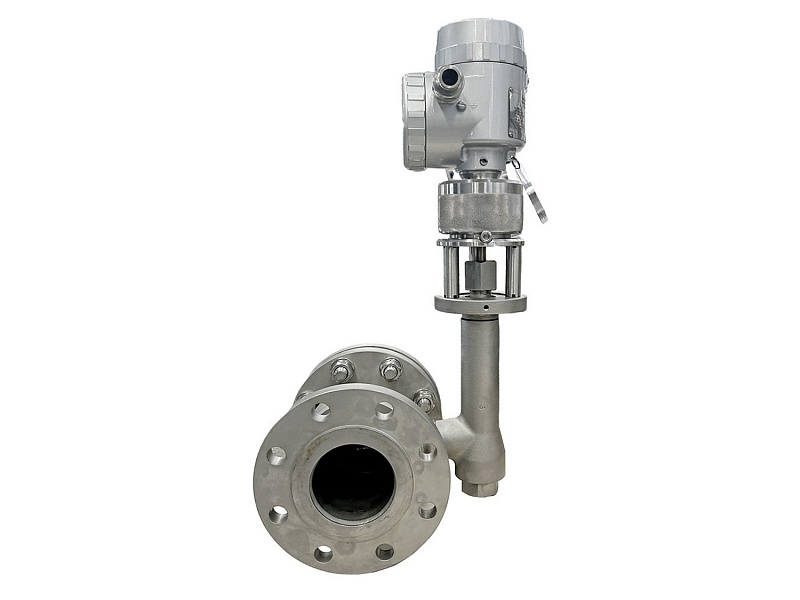

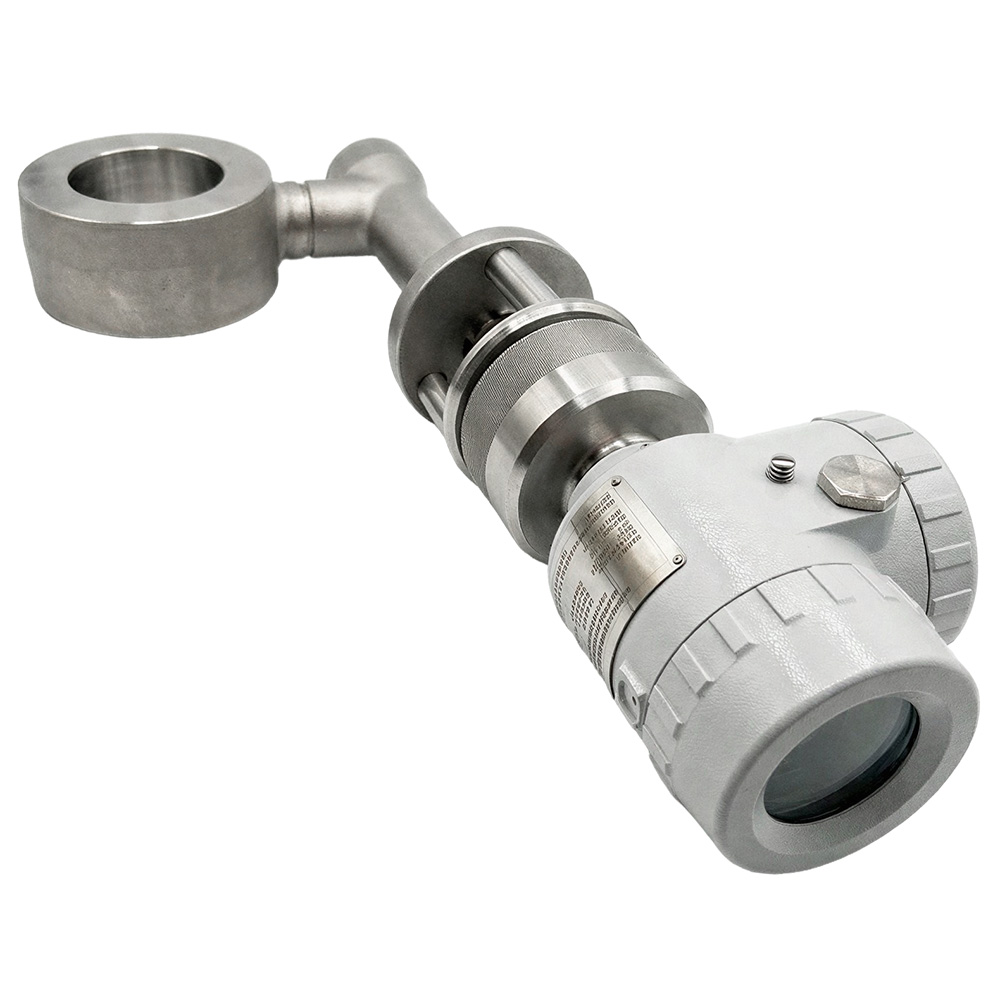

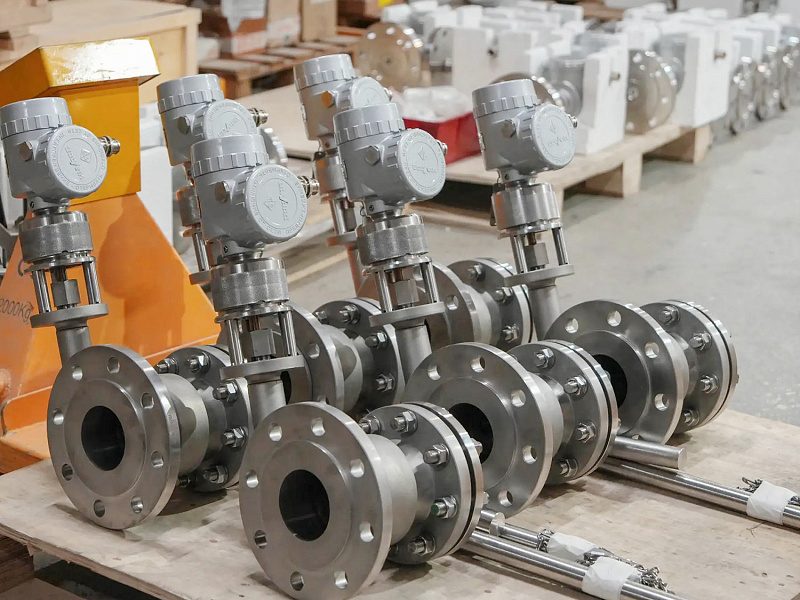

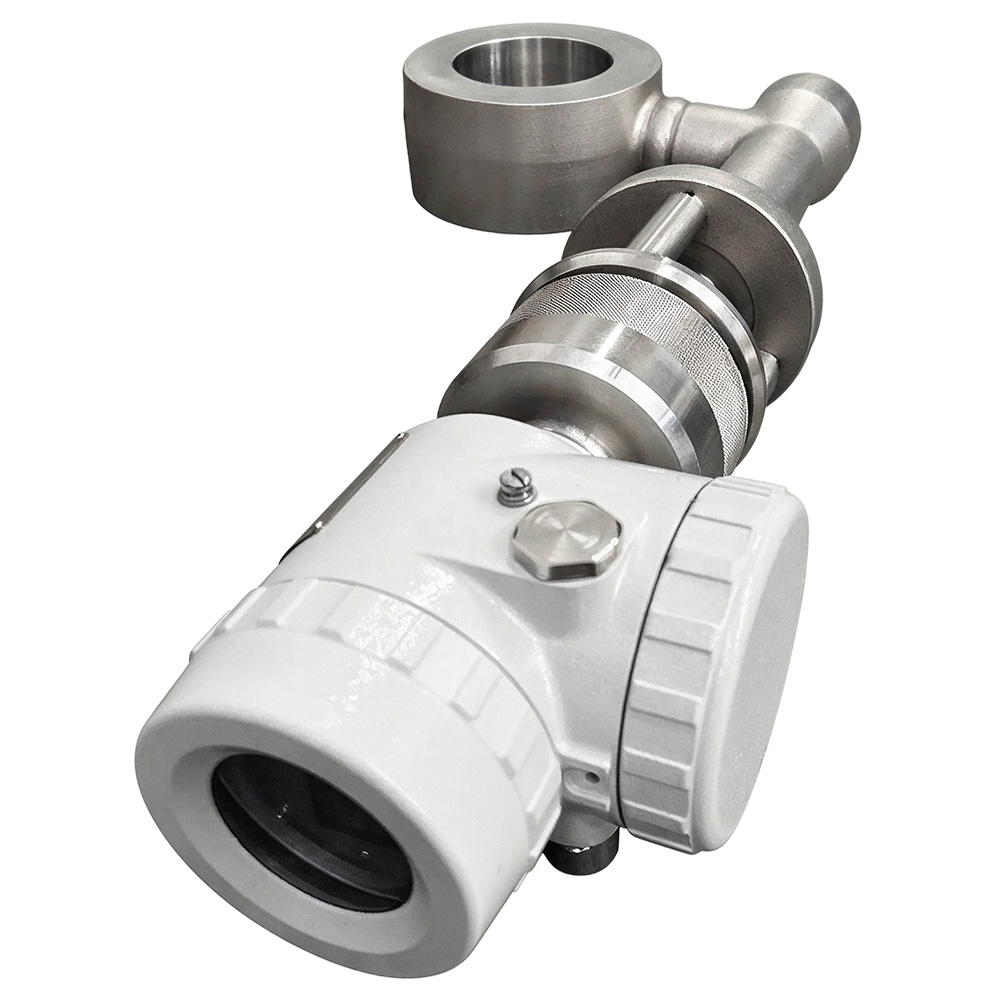

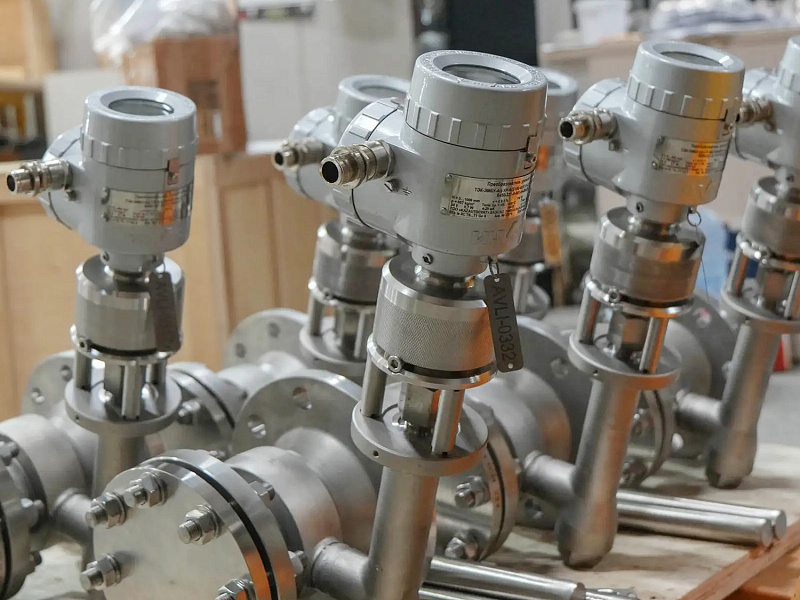

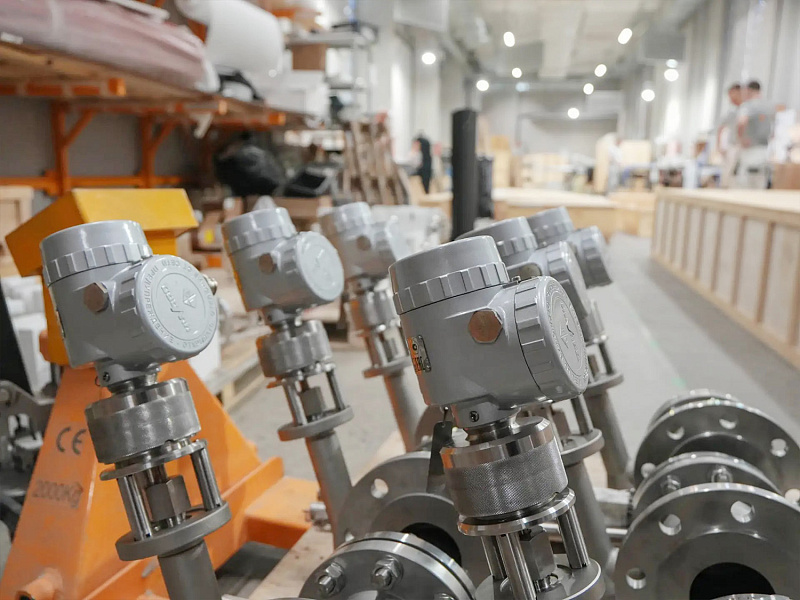

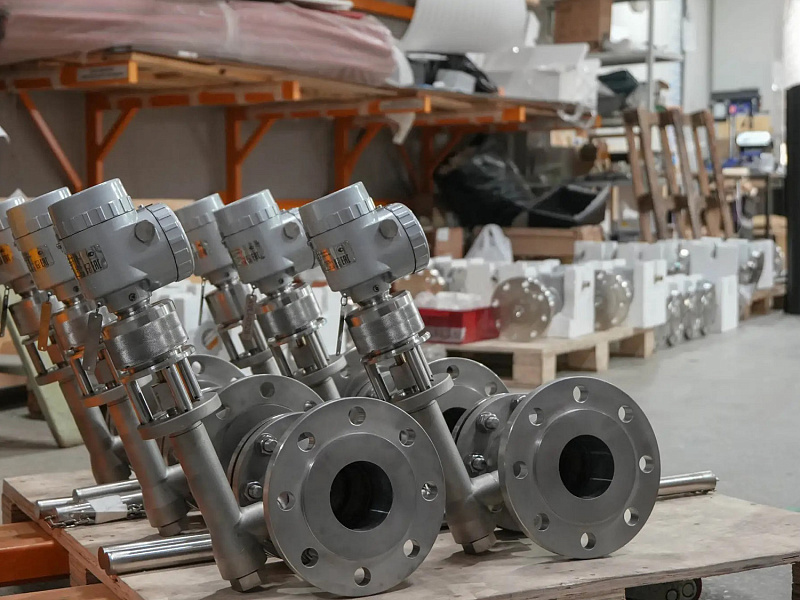

Буйковые уровнемеры Тэк-ЭМБУ предназначены для непрерывного измерения уровня жидкостей и границ раздела сред в резервуарах, и преобразования измеренного значения уровня в унифицированный аналоговый и/или цифровой выходной сигнал. Преобразователь конструктивно состоит из буйка цилиндрической формы , системы подвеса, узла присоединения, чувствительного элемента и электронного блока, объединенных в одном корпусе.

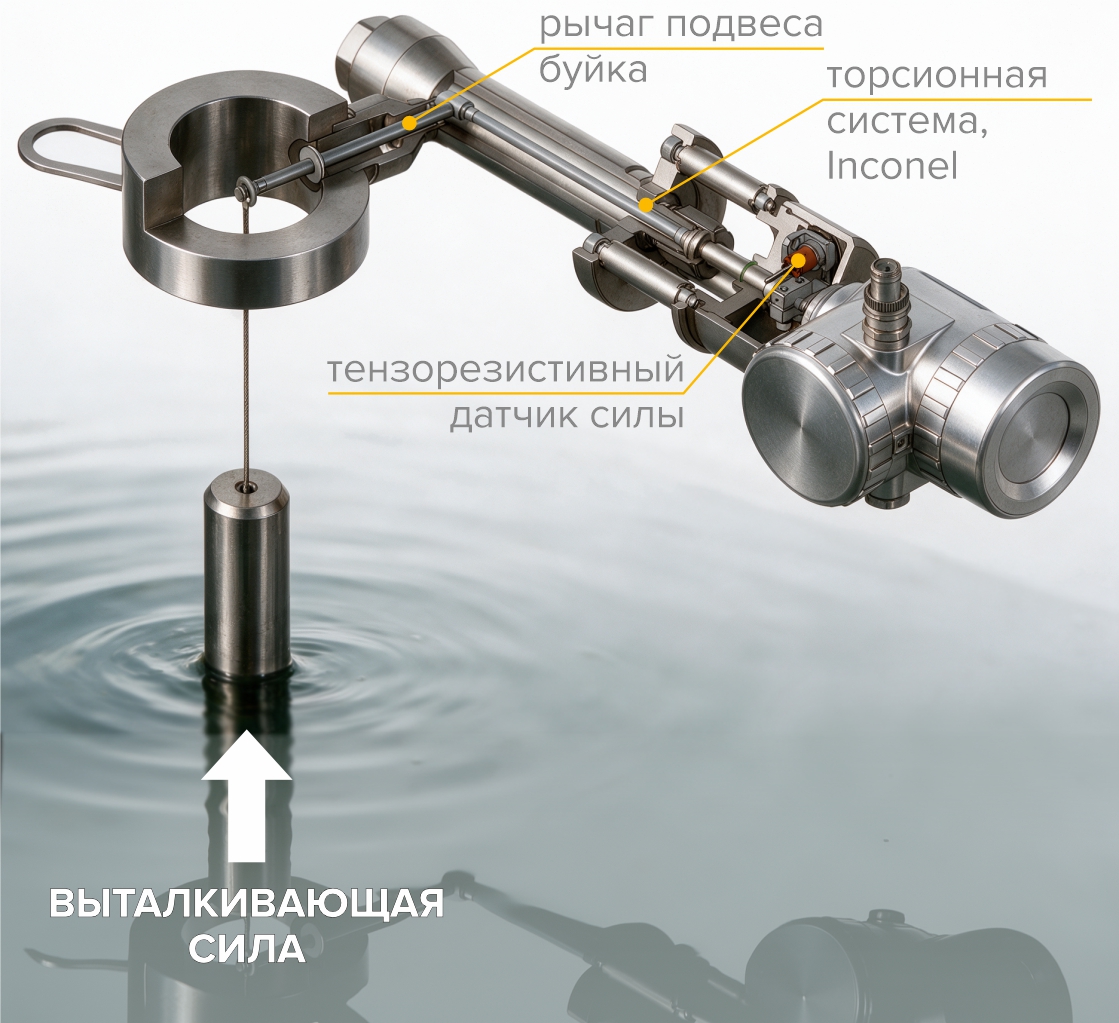

Основан на измерении веса неподвижного буйка , погружённого в жидкость. При повышении уровня измеряемой среды на буек действует выталкивающая сила, соответсвенно вес буйка уменьшается пропорционально объему погруженной части. Что приводит к повороту торсионной трубки, передающей вес буйка через систему рычагов на измерительную мембрану тензодатчика. Электрический сигнал тензодатчика поступает на обработку в процессор электронного блока , где преобразуется в цифровой выходной сигнал. При этом значение уровня преобразуется в том числе в токовый сигнал.
Уровнемер ТЭК-ЭМБУ используется в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях производства. Благодаря принципу измерения ТЭК-ЭМБУ широко применяется в условиях измерения эмульсионных и пенящихся сред на предприятиях химической, нефтехимической и нефтяной промышленности.
Конструктивные особенности и варианты монтажа

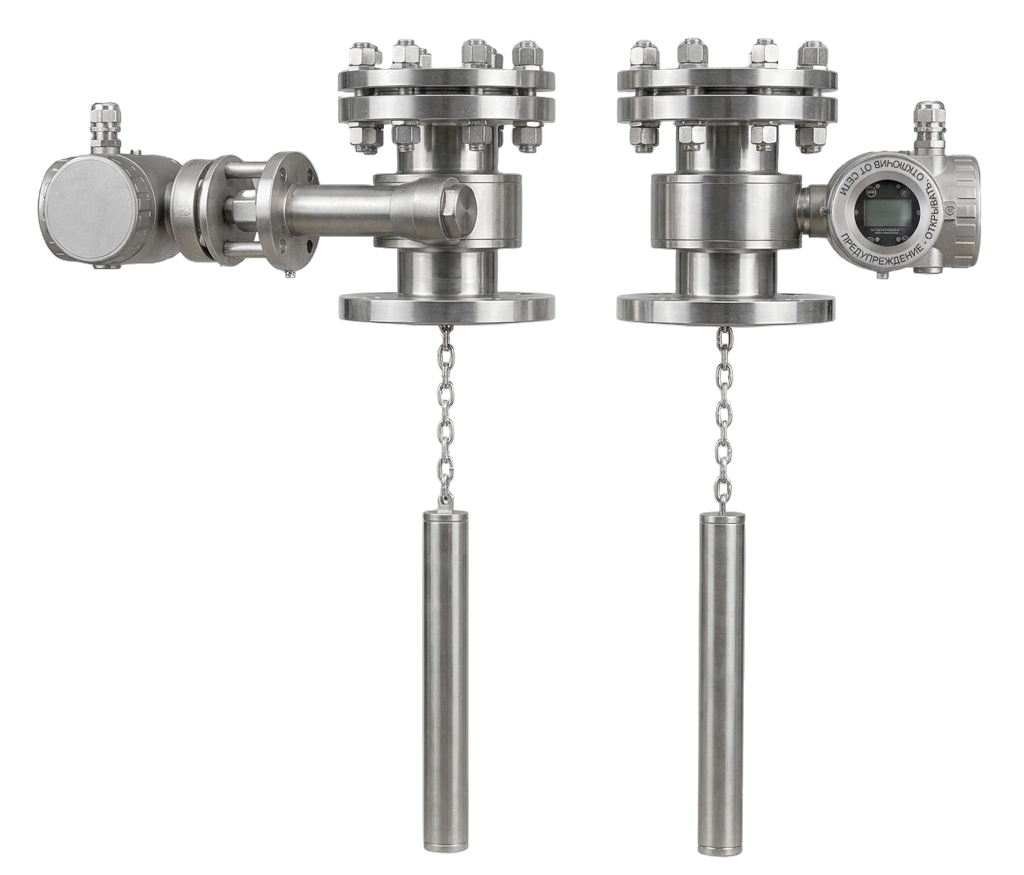

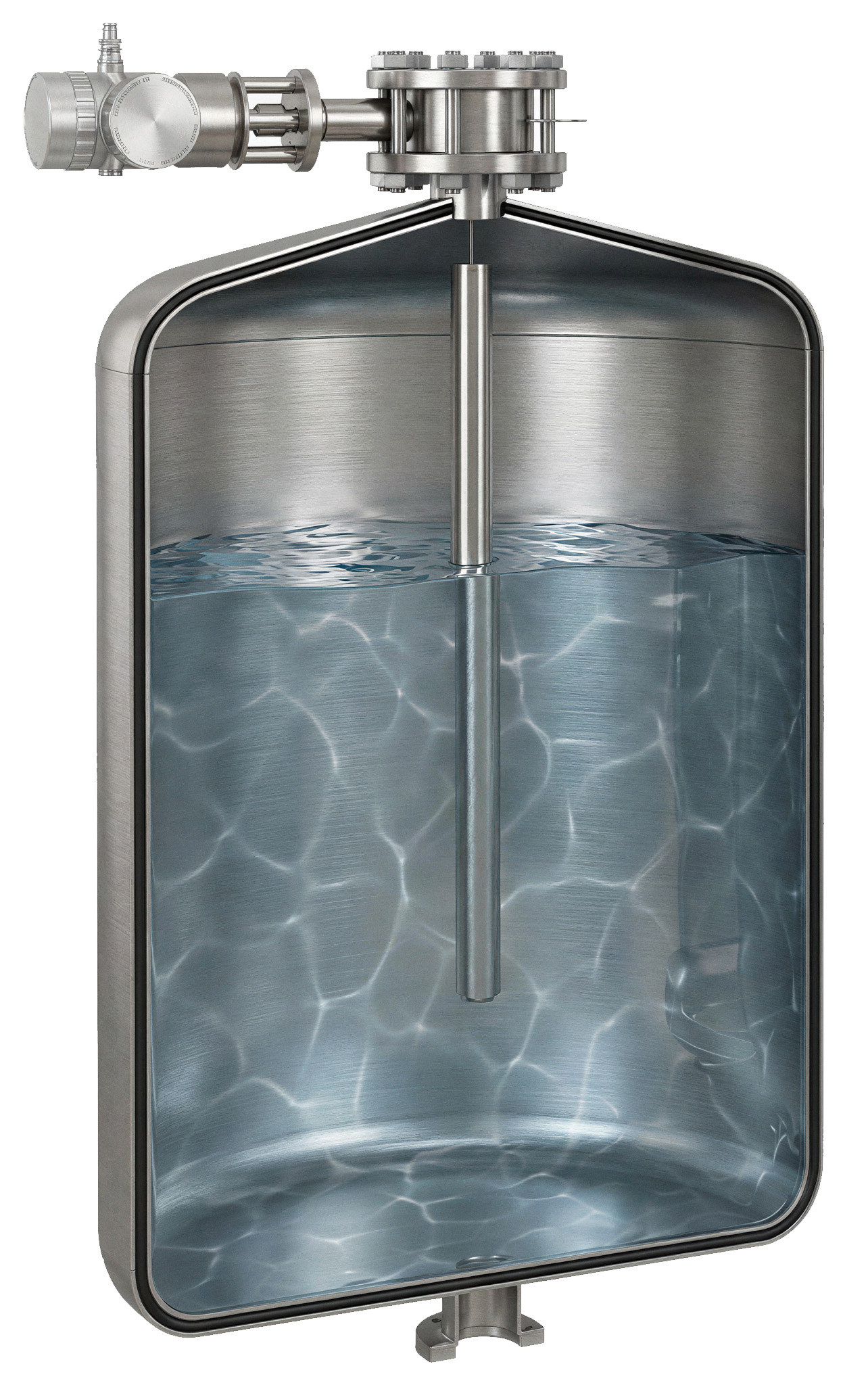

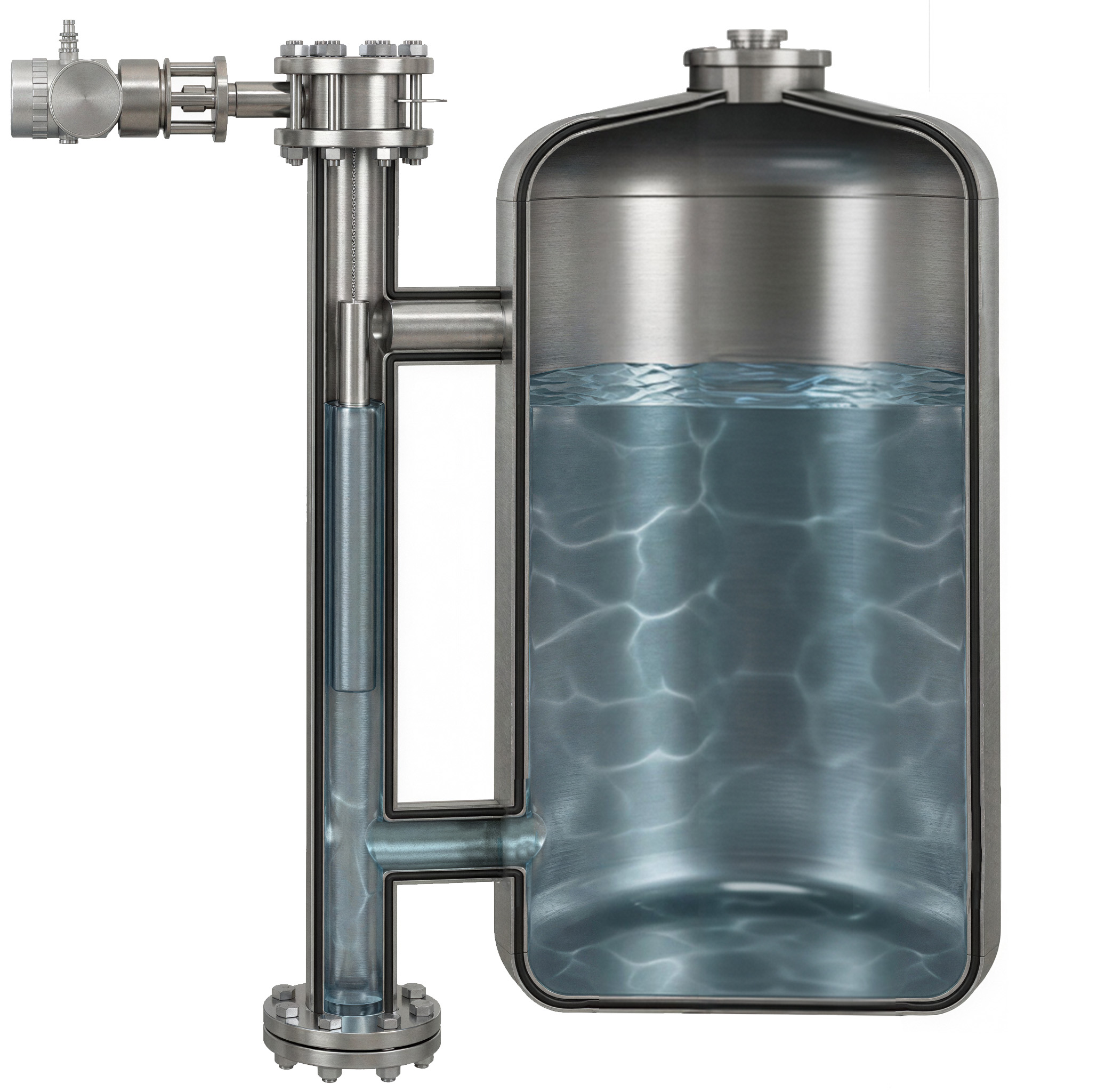

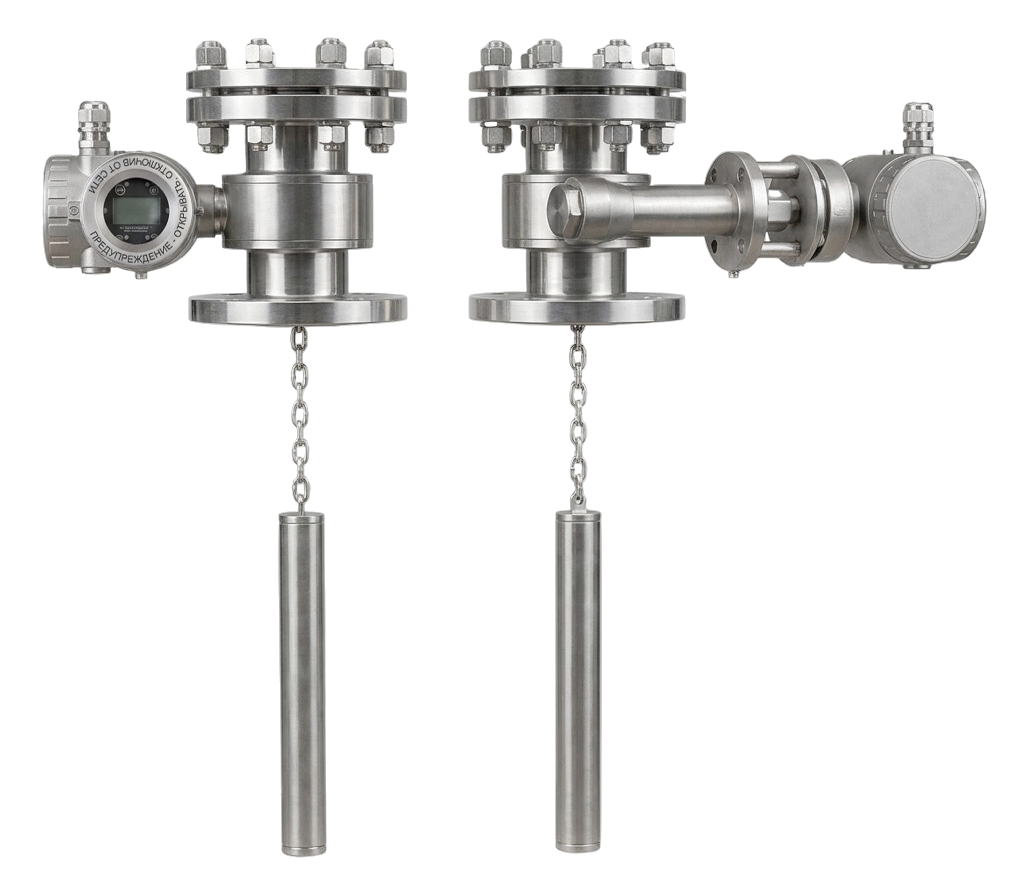

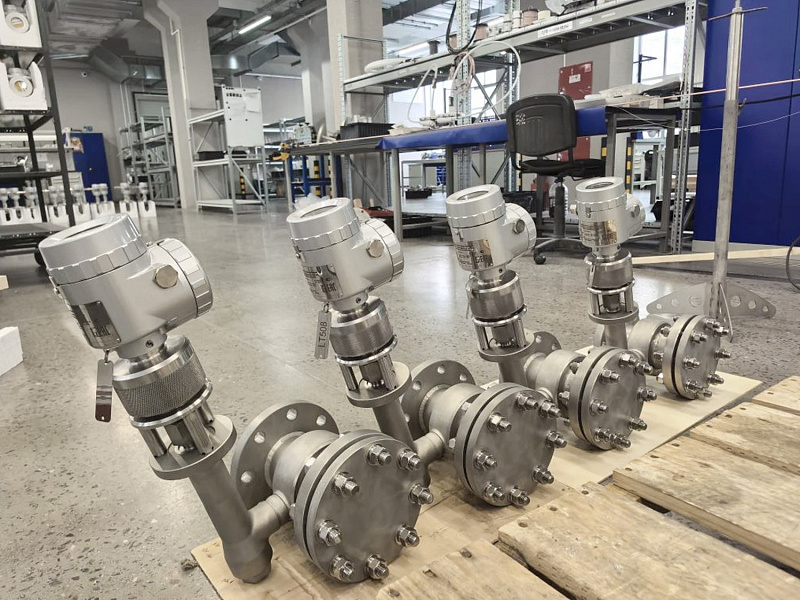

Исполнение с выносной камерой: Уровеньмерная камера монтируется отдельно от основного резервуара и соединяется с ним по принципу сообщающихся сосудов. Буёк располагается внутри этой камеры, что обеспечивает стабильность и точность измерений.Исполнение с прямым подключением: Прибор монтируется непосредственно на резервуар с использованием фланцевого соединения. Буёк находится внутри емкости. Данная конфигурация может включать систему балансировки и механические органы управления, а также электрические сенсоры для преобразования данных.
Сферы применения
Ограничения
Приборы данного типа не предназначены для работы с высокоадгезивными средами, так как налипание вещества на буёк может привести к искажению результатов измерений.

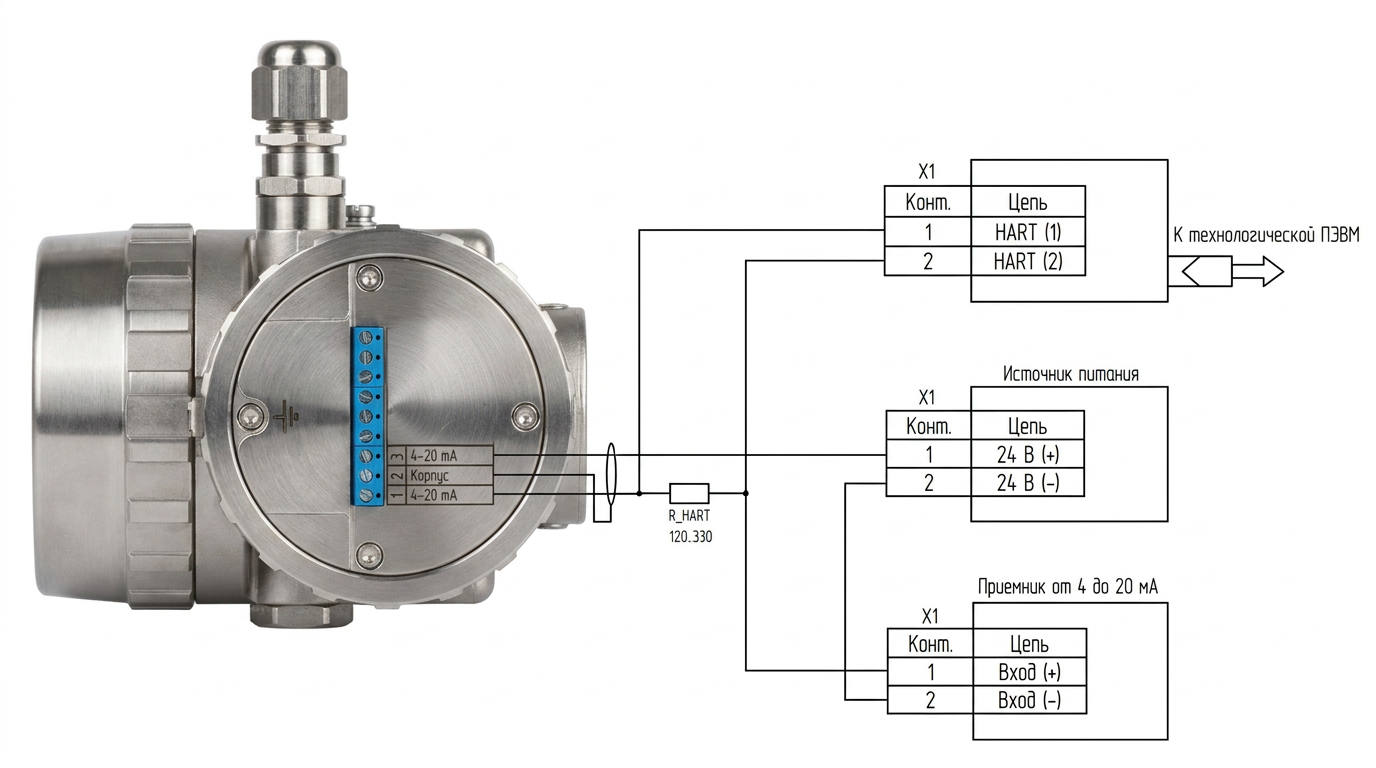

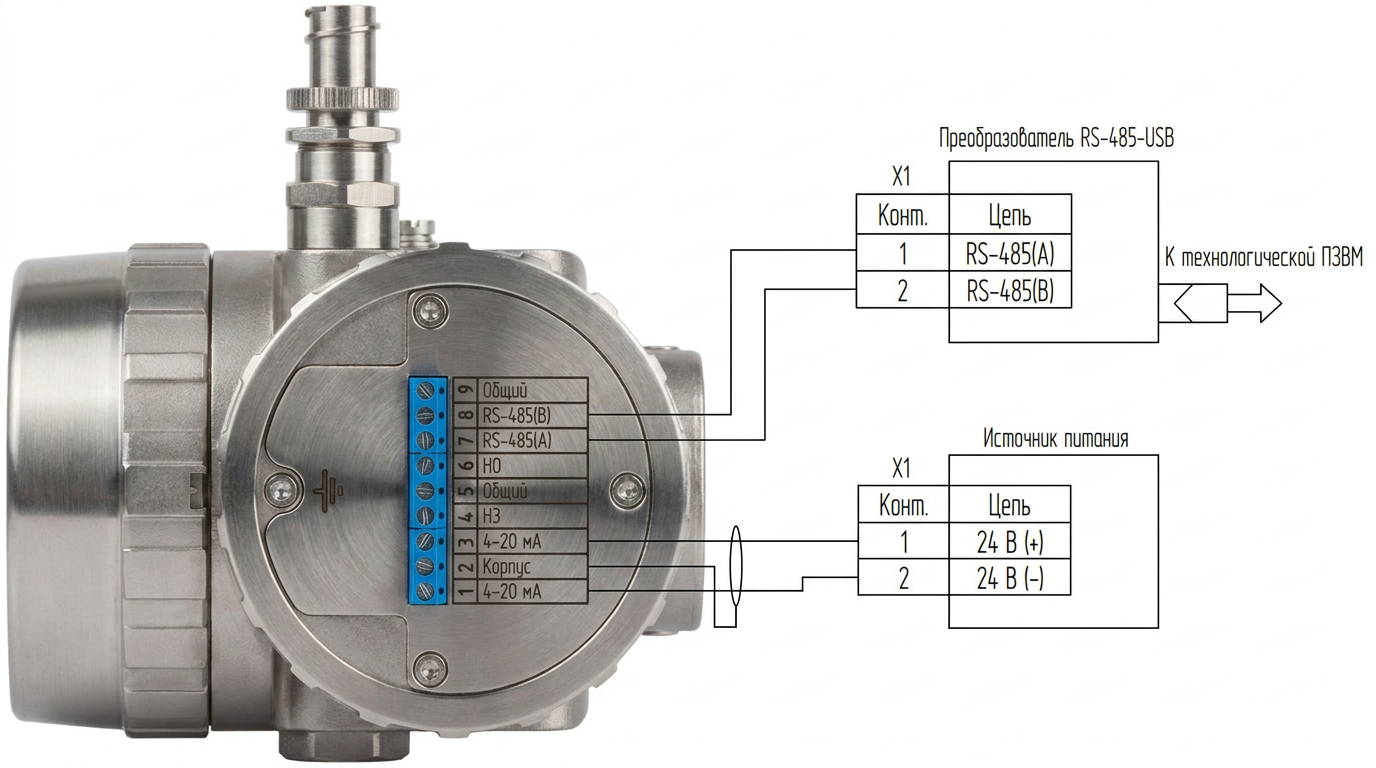

Электрическое подключение
Основные технические характеристики
| Наименование характеристики | Значение |
|---|---|
| Длина погружаемой части преобразователей*, мм, не более | 10100 |
| Диапазон температур измеряемой среды* | от - 196 до 450°С |
| Диапазон температур окружающей среды** | от - 60 до + 80°С |
| Относительная влажность окружающей среды, при температуре (55 ± 2) °С | 100% |
| Максимальное рабочее давление измеряемой среды | 40 МПа |
Плотность измеряемой среды, кг/м3, не более | 2000 |
| Разница плотностей измеряемых сред при измерении уровня раздела сред, не менее | 50 кг/м3 |
| Вид выходного сигнала: |
|
| Напряжение электропитания постоянного тока, В*** | 24+8−10 |
| Потребляемая электрическая мощность, Вт, не более: | для преобразователей исполнения АЦ: 0, для преобразователей исполнения ЦС: 1,5 |
| Степень защиты корпуса преобразователей по ГОСТ 14254-2015 | IP66/IP67 |
| Габаритные размеры преобразователя (без учета буйка), не более: | длина: 600 мм ширина: 400 мм высота: 400 мм |
| Масса (без учета массы буйка), не более | 20 кг |
| Температура измеряемой среды | Н196 - для работы при температуре от -196°C до +160°C В160 - для работы при температуре от -60°C до +160°C В250 - для работы при температуре от -60°C до +250°C В450 - для работы при температуре от -60°C до +450°C |
| Температура окружающей среды | от -60 °C до +80 °C |
| Погрешность | ± 0,2 % |
| Давление рабочей среды, МПа | 0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 20,0; 40,0 |
| Плотность измеряемой среды, кг/м3, не более | 2000 |
| Выходной сигнал | 4-20 mA HART |
| Исполнение по взрывозащите | Общепромышленное вид взрывозащиты «искробезопасная цепь» 0Ex ia IIC T6…Т1 Ga Х вид взрывозащиты «взрывонепроницаемая оболочка» 1Ex db IIC T6…Т1 Gb Х |
| * В зависимости от заказа. ** ЖК-индикатор функционирует при температуре от минус 40 до плюс 80 °С. При температуре вне данного диапазона для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. *** Напряжение электропитания измерять на клеммах питания преобразователя. | |
Идентификационные данные программного обеспечения преобразователей
| Идентификационные данные (признаки) | Значение |
|---|---|
| Идентификационное наименование программного обеспечения: | MBU link |
| Номер версии (идентификационный номер) программного обеспечения | не ниже 1.3.XX* |
| Цифровой идентификатор программного обеспечения | - |
| * XX.XX – метрологически незначимая часть, х принимает значения от 0 до 9. | |
Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Верхний предел диапазона измерений уровня жидкости*, мм | от 300 до 10000 |
| Верхний предел диапазона измерений уровня раздела сред*, мм | от 300 до 2500 |
| Нижний неизмеряемый уровень, мм, не более | 100 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня (уровня раздела сред) по цифровому выходному сигналу или по показаниям дисплея*, γ, % | ± 0,2, ± 0,5, ± 1,0, ± 1,5 |
| Вариация измерений уровня (уровня раздела сред), мм, | £ |γ| |
| Пределы допускаемой приведенной к диапазону выходного аналогового сигнала погрешности преобразования измеренного значения уровня (уровня раздела сред) в выходной аналоговый сигнал, % | ± 0,15 |
| * - В зависимости от заказа. Фактическое значение указывается в паспорте | |
