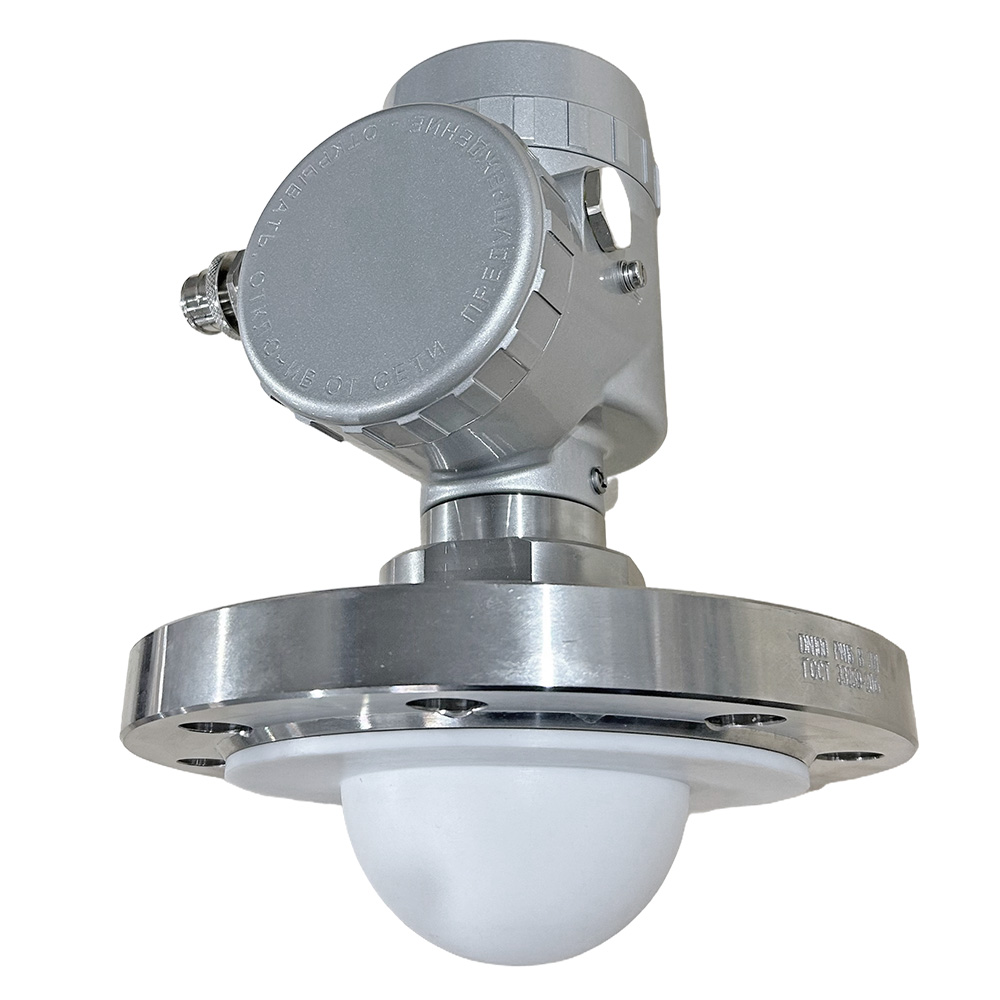

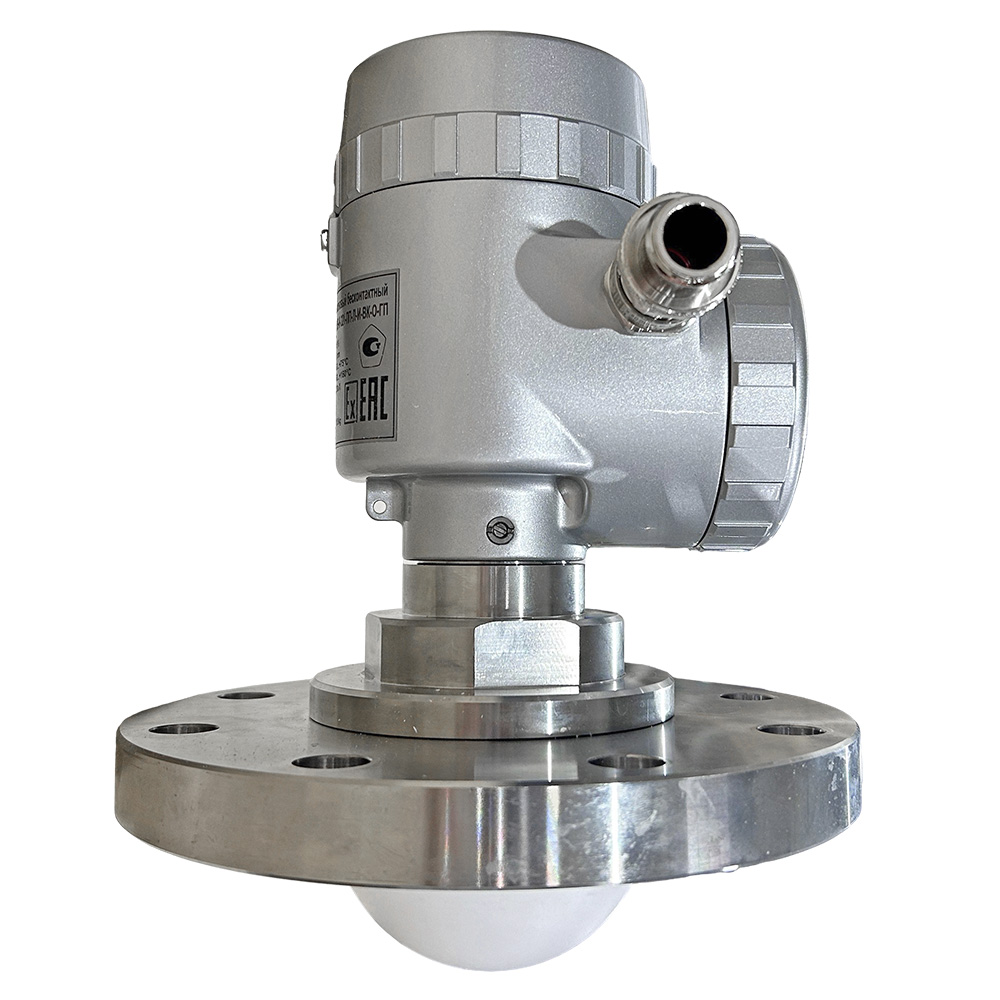

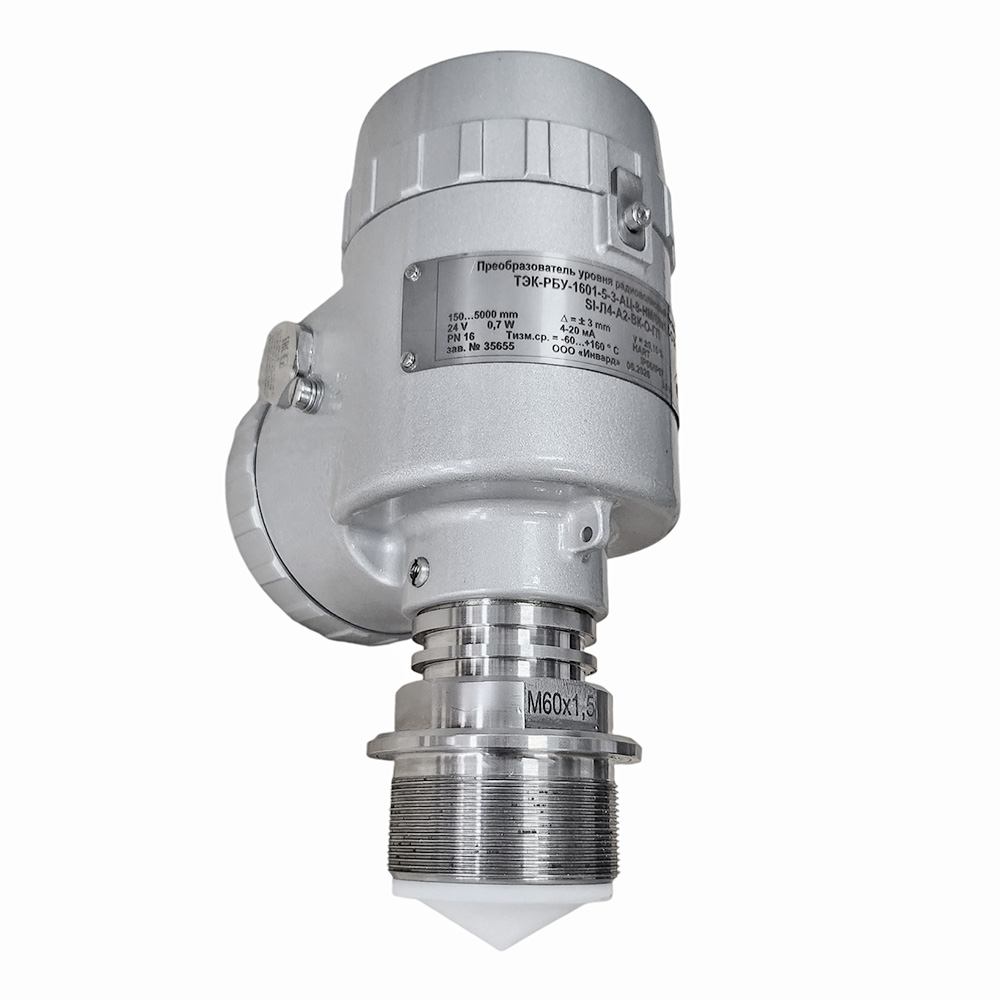

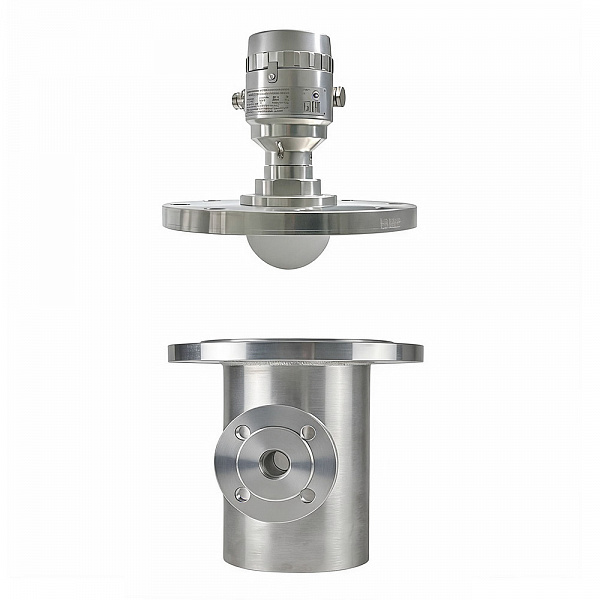

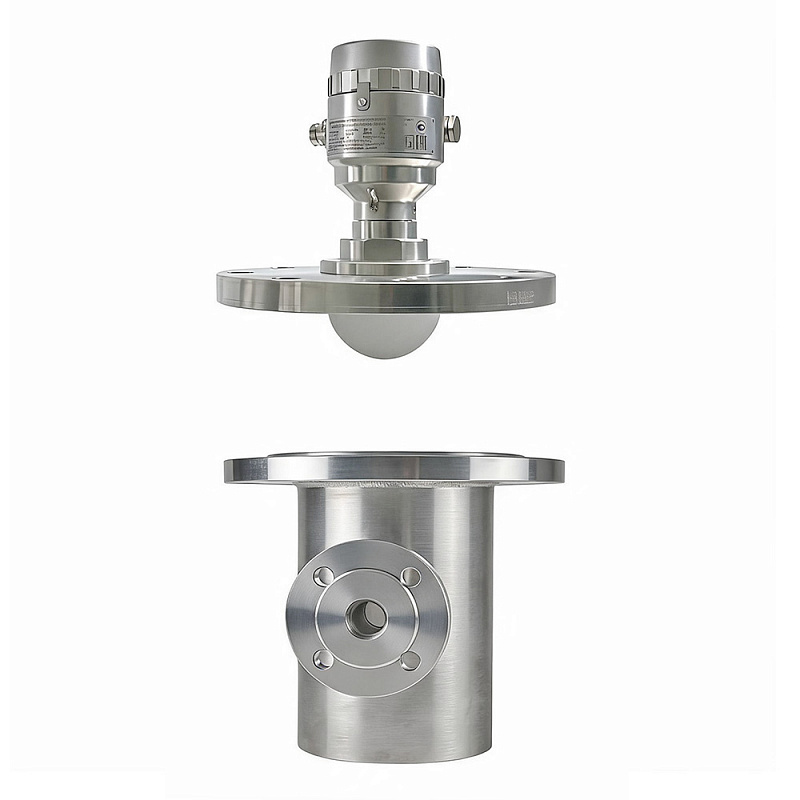

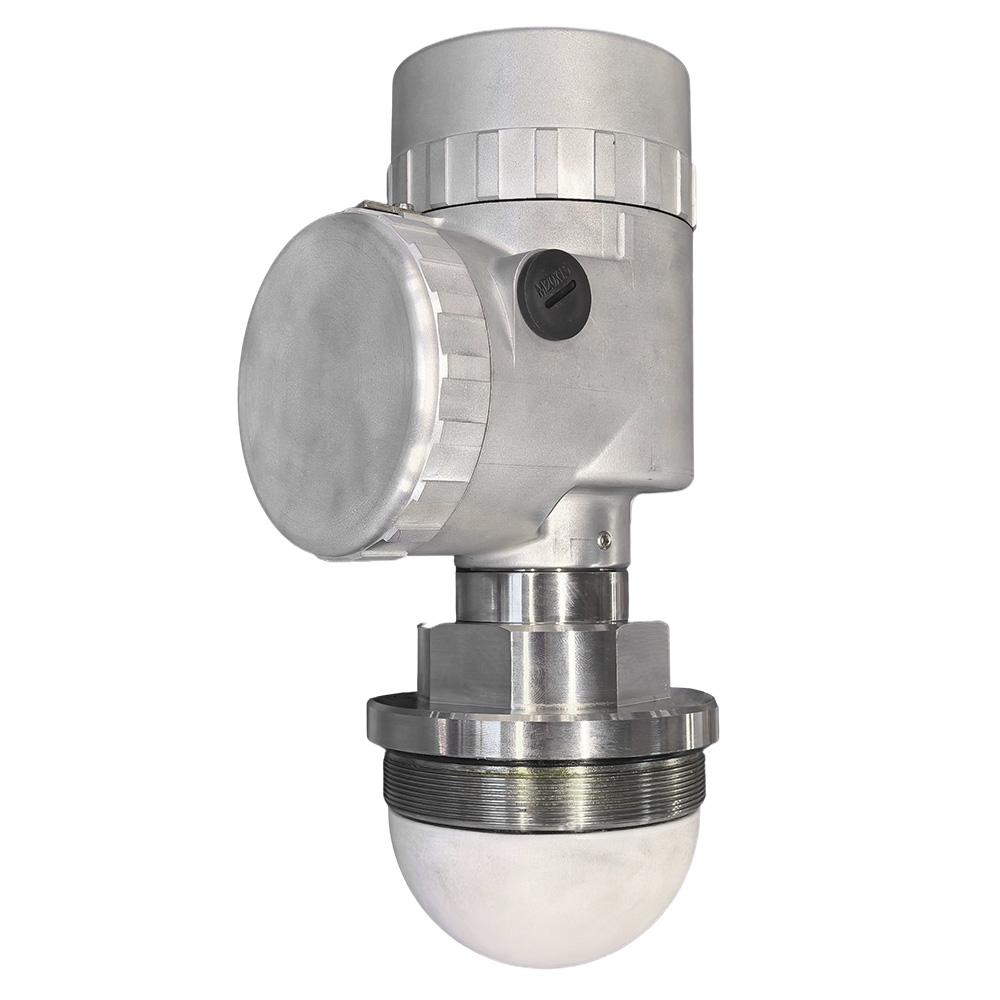

Бесконтактный радарный уровнемер ТЭК-РБУ

Описание

Давление

до 16 МПа

Температура

от -196°С до +250°С

Диапазон измерения

до 30 000 мм

Абсолютная погрешность

±3 мм

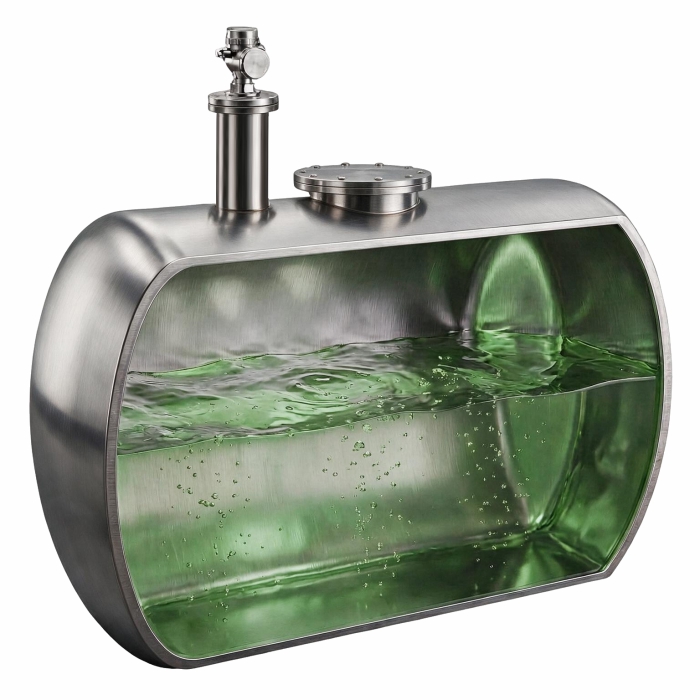

Радарный уровнемер: принцип работы

Технология бесконтактного измерения уровня жидкостей или сыпучих материалов разработана более 20 лет назад и на сегодняшний день нашла самое широкое применение. Отсутствие прямого контакта со средой имеет ряд преимуществ, недоступных, например, для поплавковых, тросовых или емкостных уровнемеров.

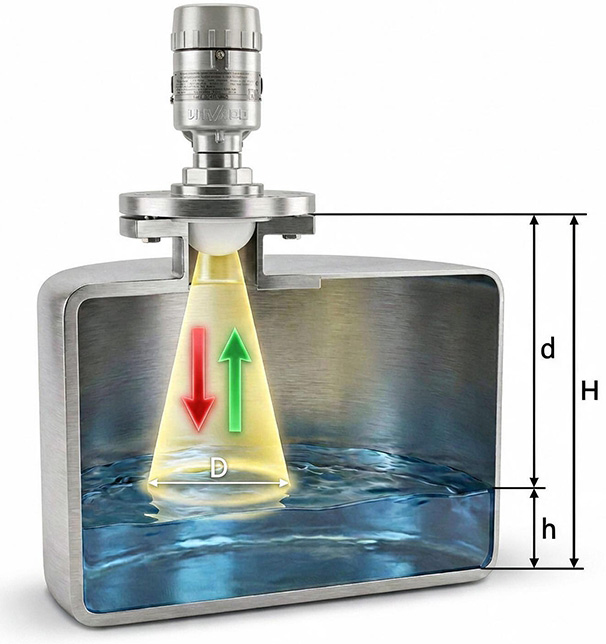

Бесконтактный радарный уровнемер работает по принципу радара: направленное излучение высокочастотного электромагнитного импульса (СВЧ) и последующие приём и обработка частично отраженного сигнала. В соответствии с этим принципом неотъемлемыми частями радарного уровнемера являются:

источник сигнала (генерирует СВЧ-импульсы определенной частоты);
антенна (формирует импульс в виде узкого пучка, передает его в нужном направлении);
приемник отраженного сигнала (сенсор);
электронный блок с процессором (обрабатывает информацию о частоте отраженного сигнала и временной разнице между передачей импульса и приемом отраженного сигнала; кроме того, формирует выходной сигнал прибора, передаваемый в систему АСУ);
корпус, соединительные и монтажные элементы.

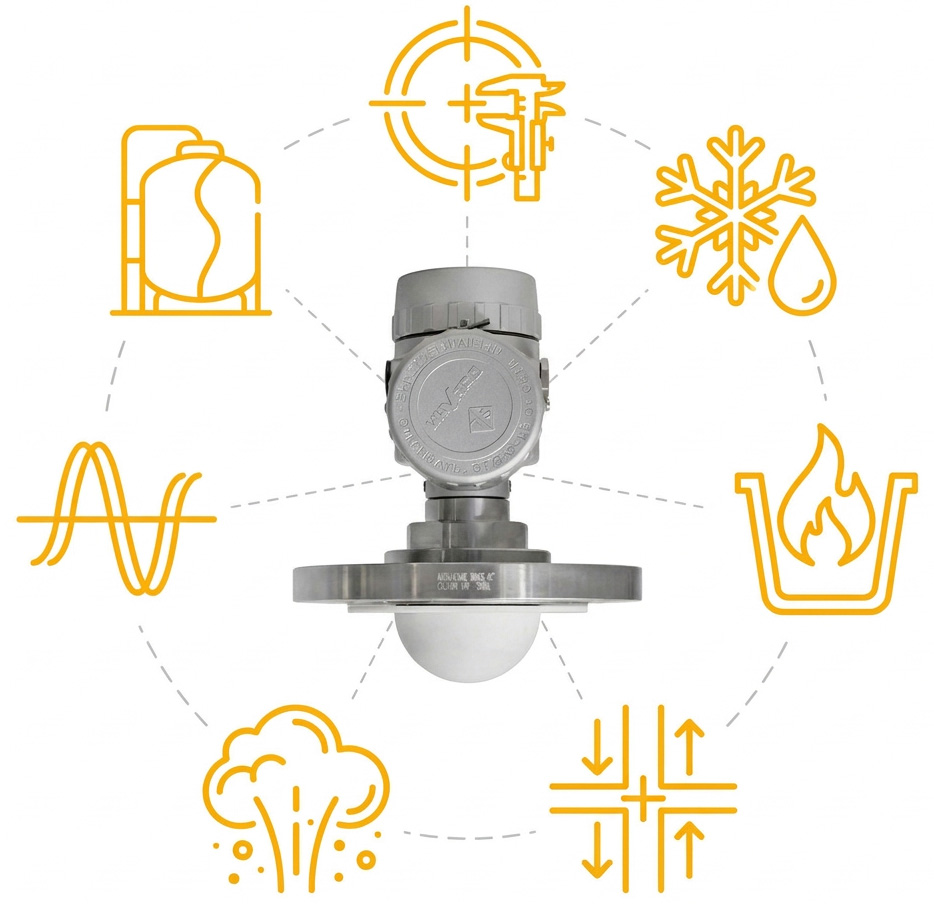

Применение ТЭК-РБУ даёт возможность работы систем АСУТП в экстремальных условиях, таких, как:

Агрессивных и коррозийных средах	Запыленность и высокое пенообразование	Высокие температуры до + 250 ℃	Низкие температуры до -196 ℃	Нестатичные среды, в том числе с мешал- кой

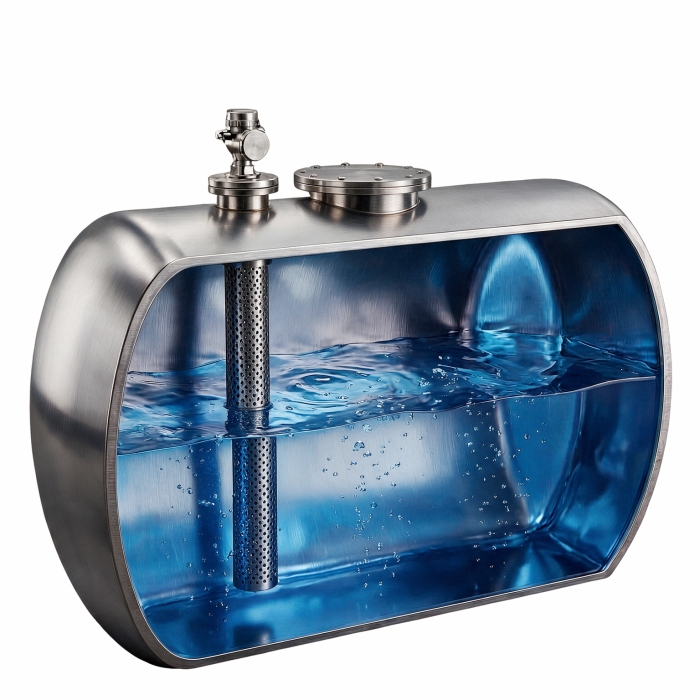

Работа в высоком патрубке	Работа в опускной трубе	Измерение объема в резервуарах любой формы	Наличие конструкций внутри емкости	Нестандартный монтаж

Помимо перечисленных преимуществ, стоит сказать об отсутствии необходимости частого технического обслуживания: сенсор не нужно регулярно очищать от налипания или заменять вследствие выхода из строя из-за воздействия, например, агрессивной среды;
низкое энергопотребление.

	Рабочая частота 80 ГГц			Рабочая частота 120 ГГц

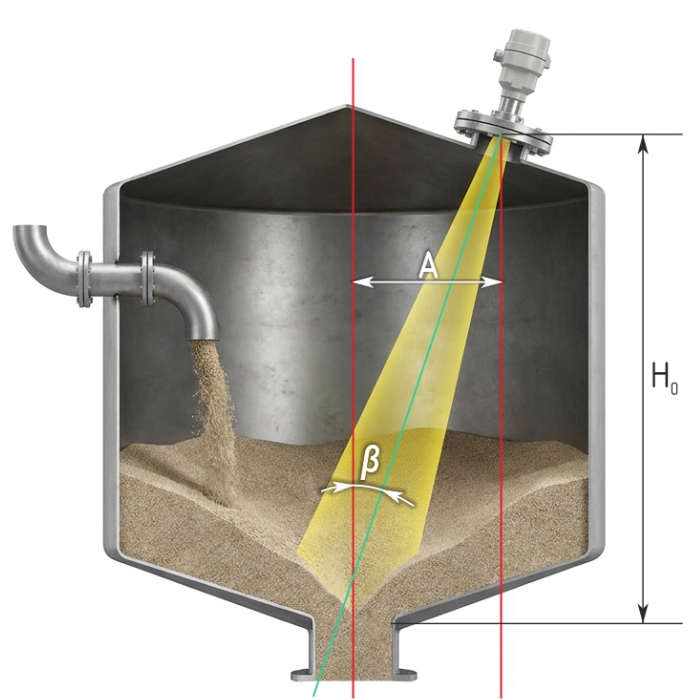

Тип линзовой антенны	Ø90	Ø40	Ø30	Ø90	Ø40	Ø30
Угол, a	4°	9°	12°	2°	4,5°	6°
Мин. подключение	≥Ду100	≥Ду50	≥Ду40	≥Ду100	≥Ду50	≥Ду40
Диапазон L, м	Ø измерительного луча D, мм
5	349	787	1051	174	393	524
10	698	1573	2101	349	785	1048
15	1047	2360	3152	523	1178	1571
20	1396	3146	4202	698	1571	2095
25	1745	3933	5253	872	1964	2619
30	2094	4720	6303	1047	2356	3143

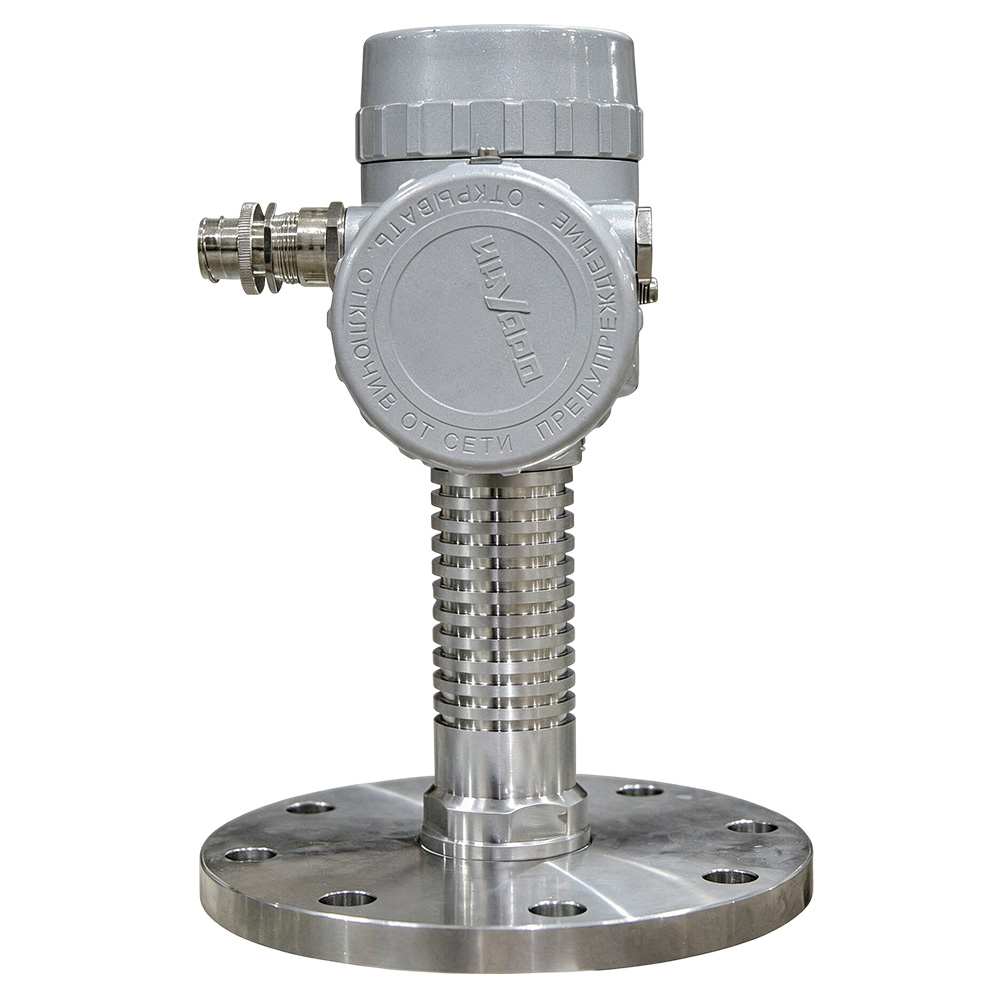

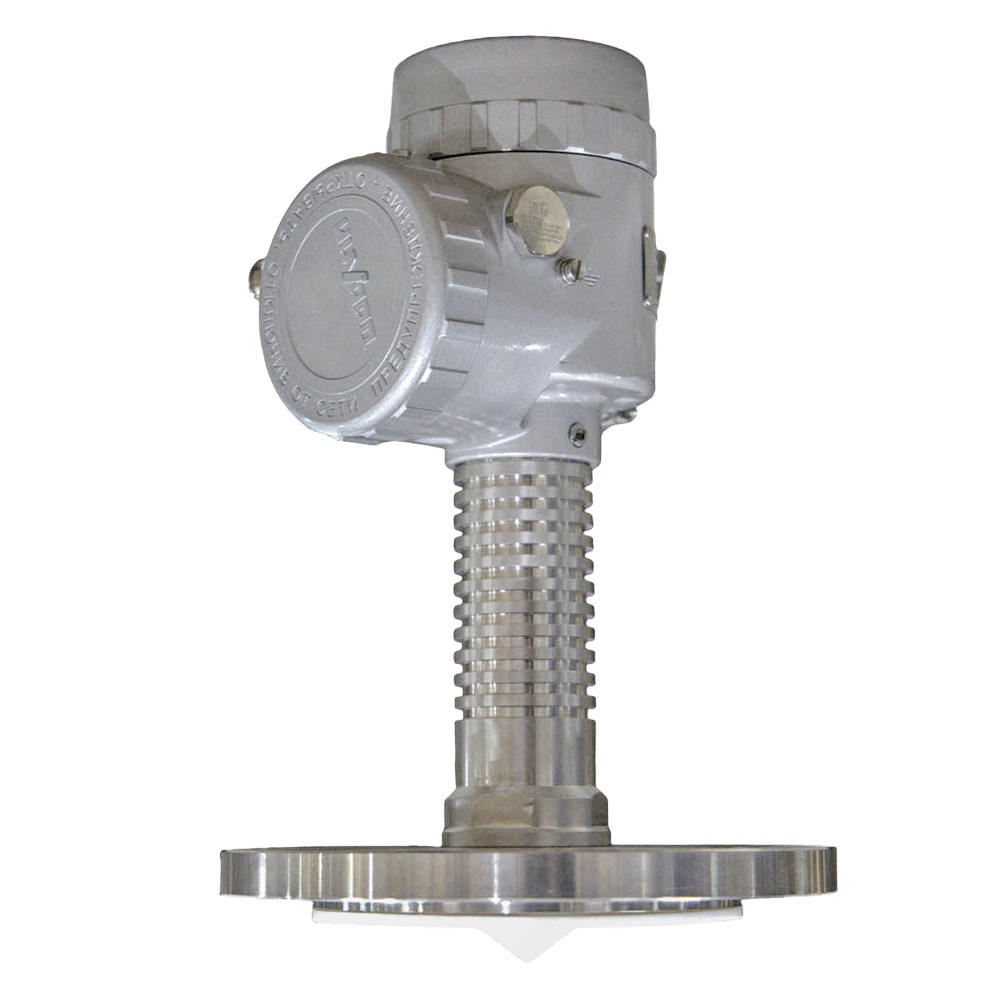

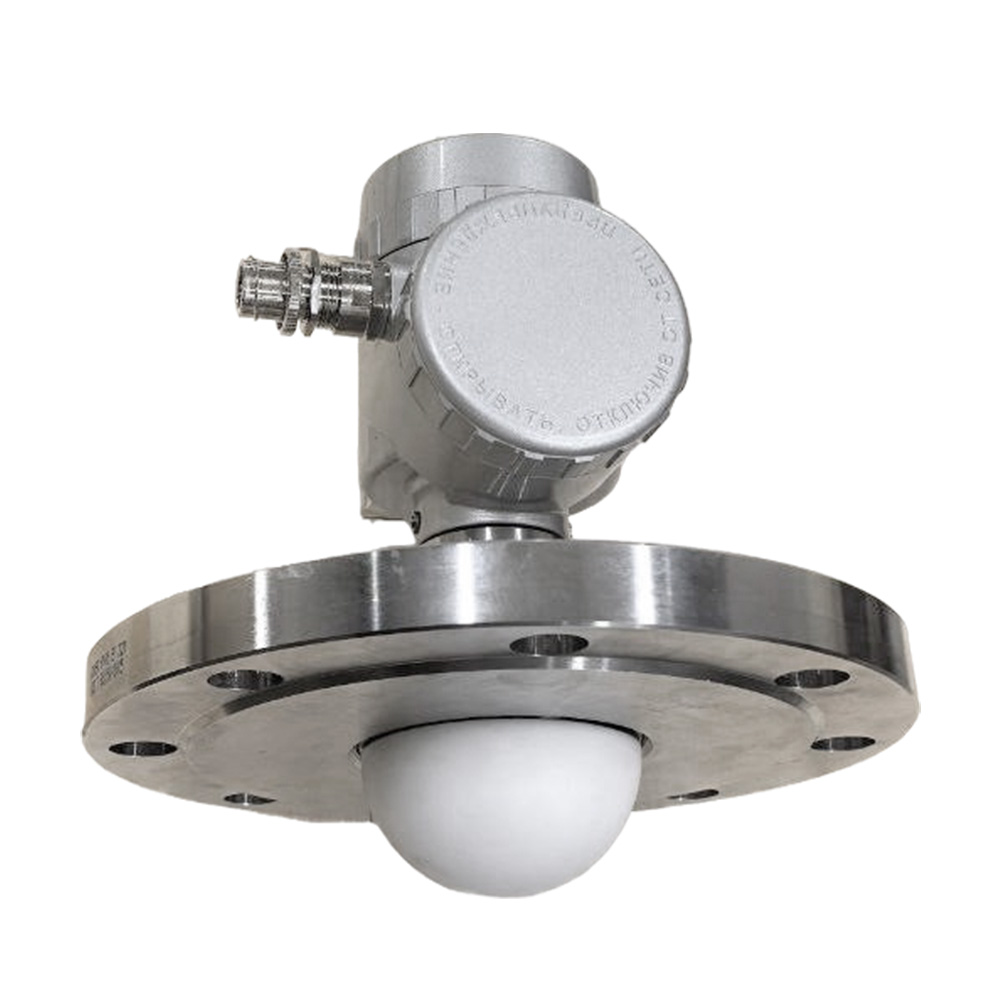

Варианты исполнения прибора

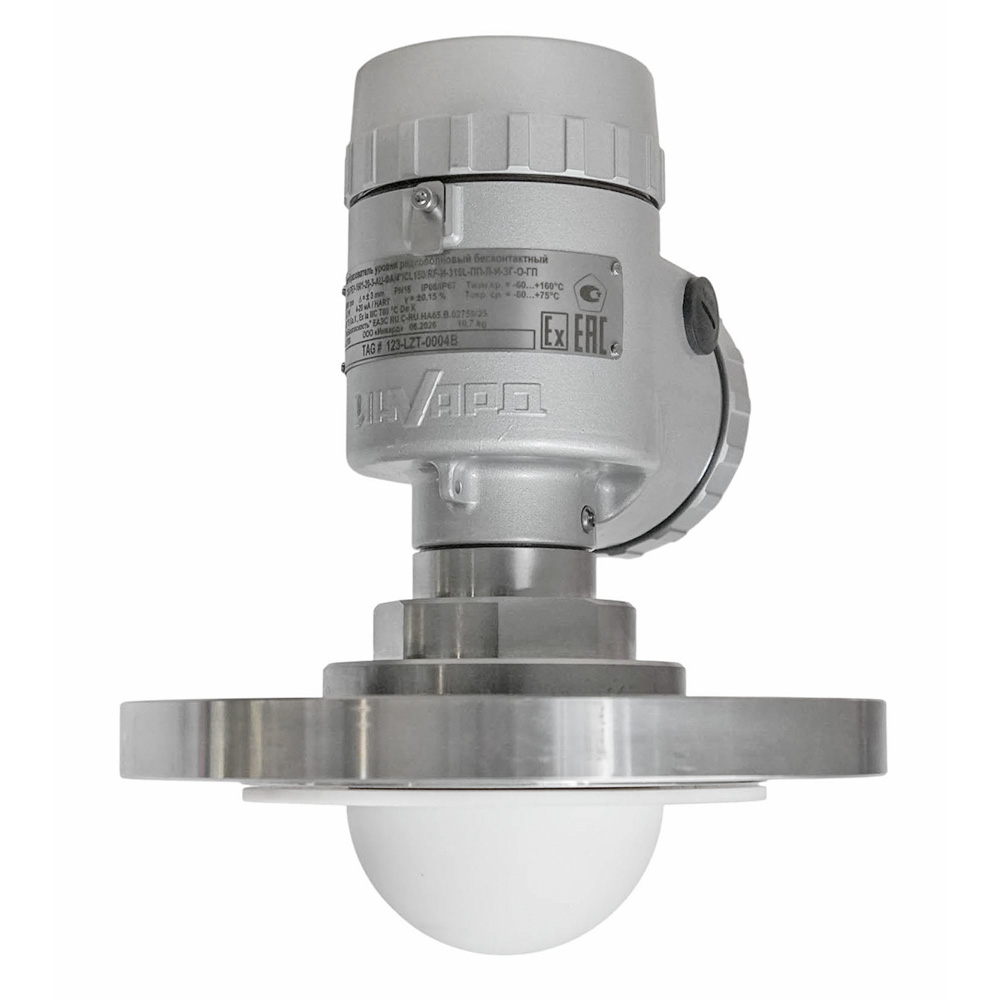

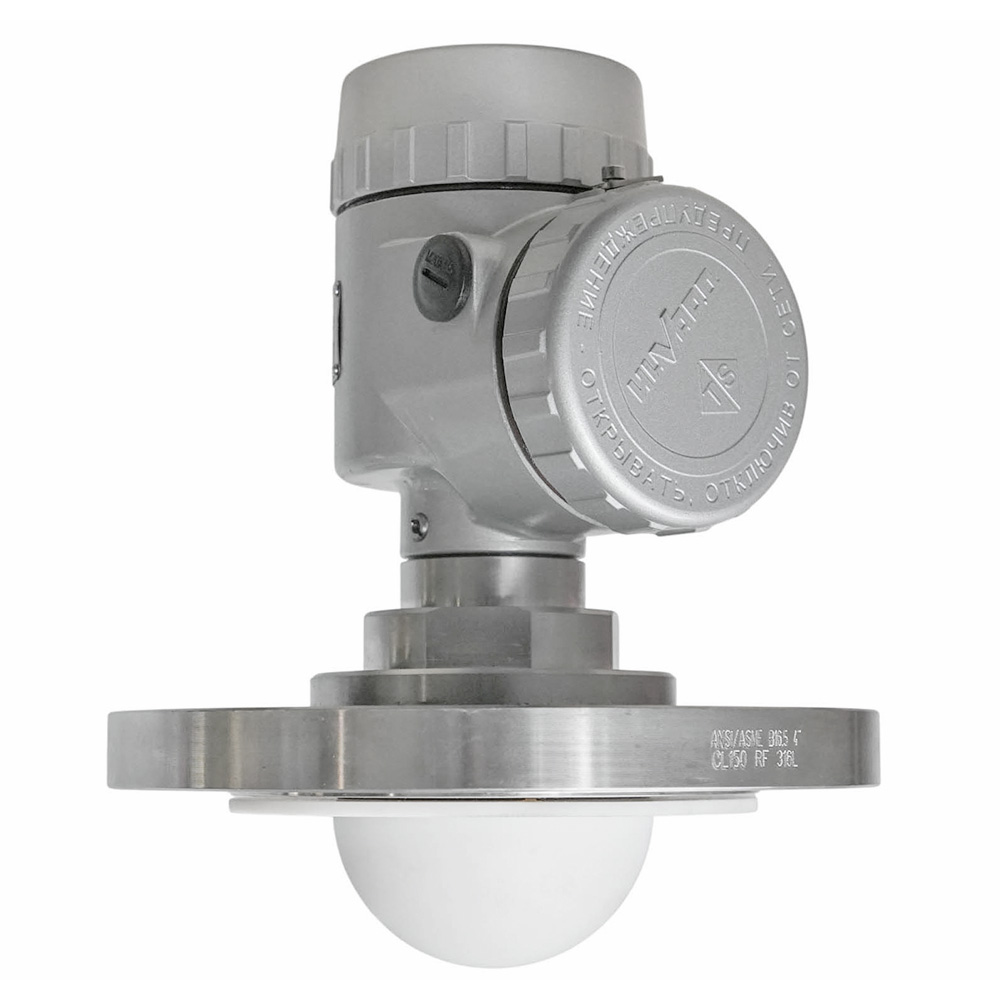

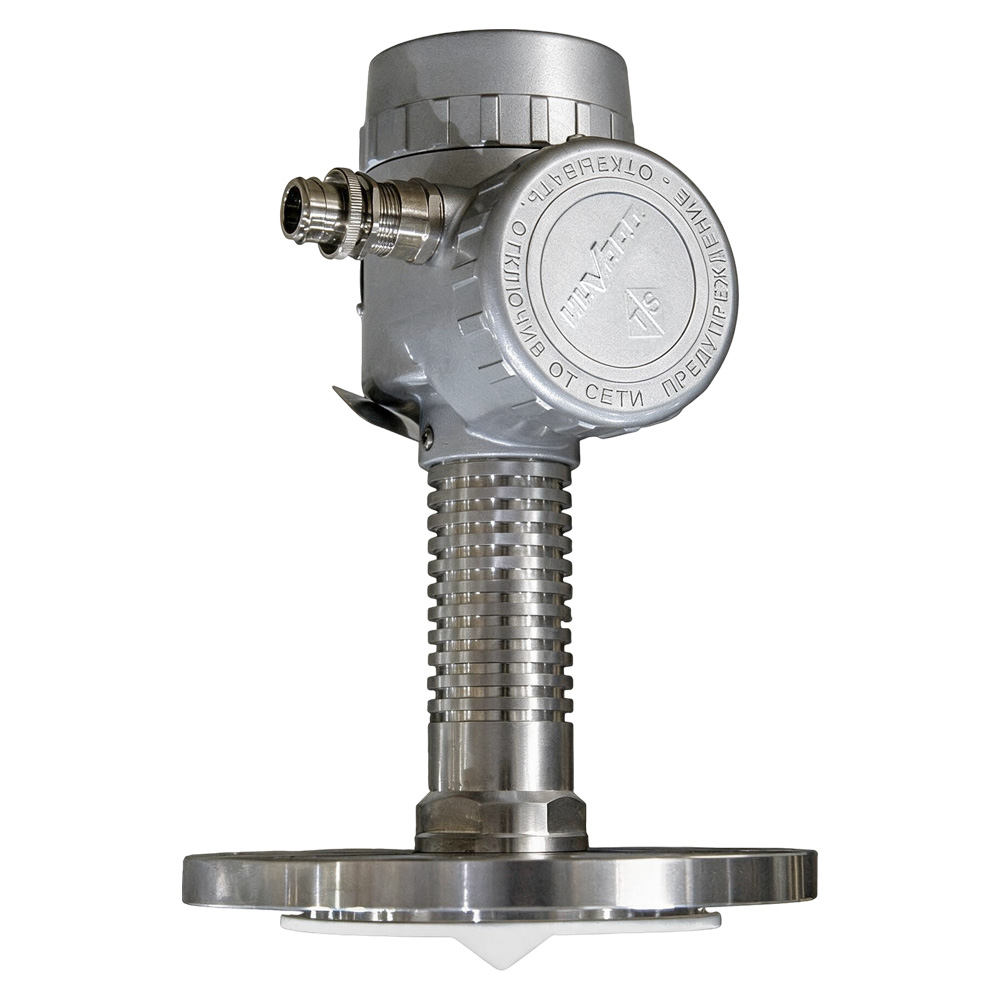

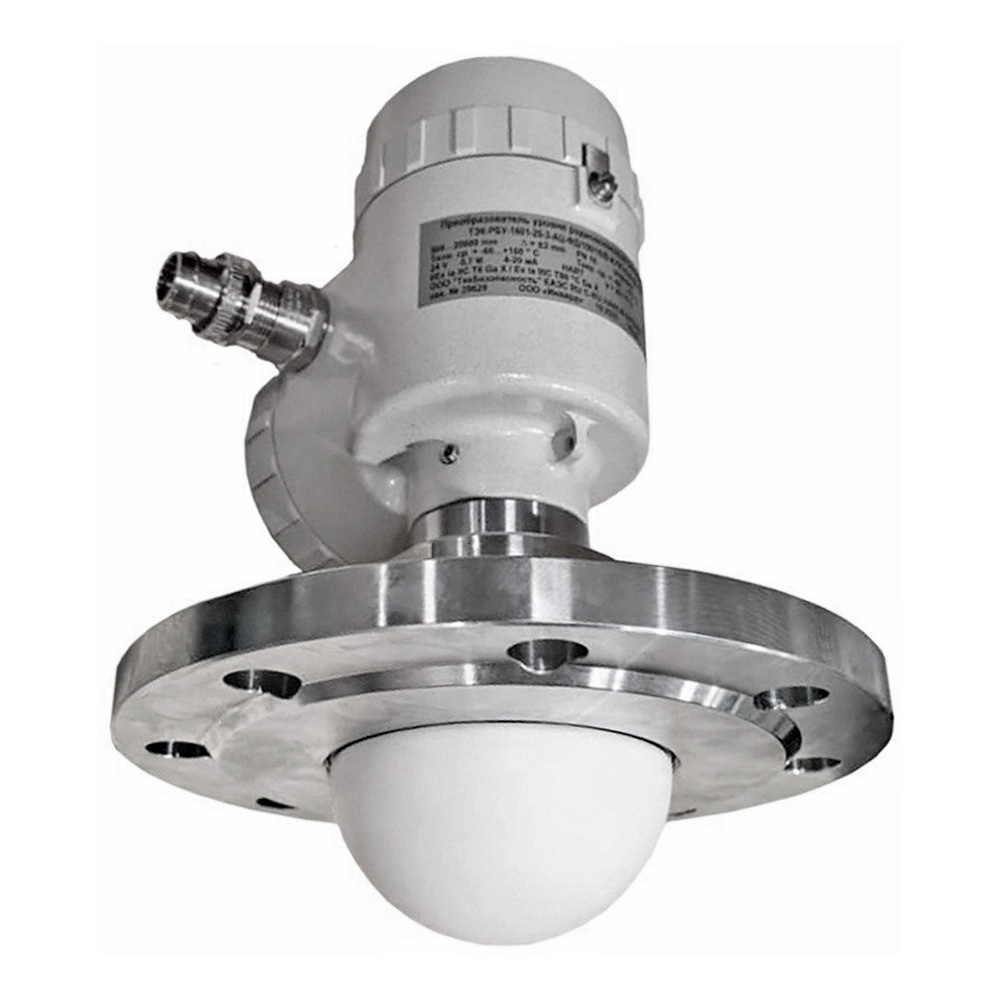

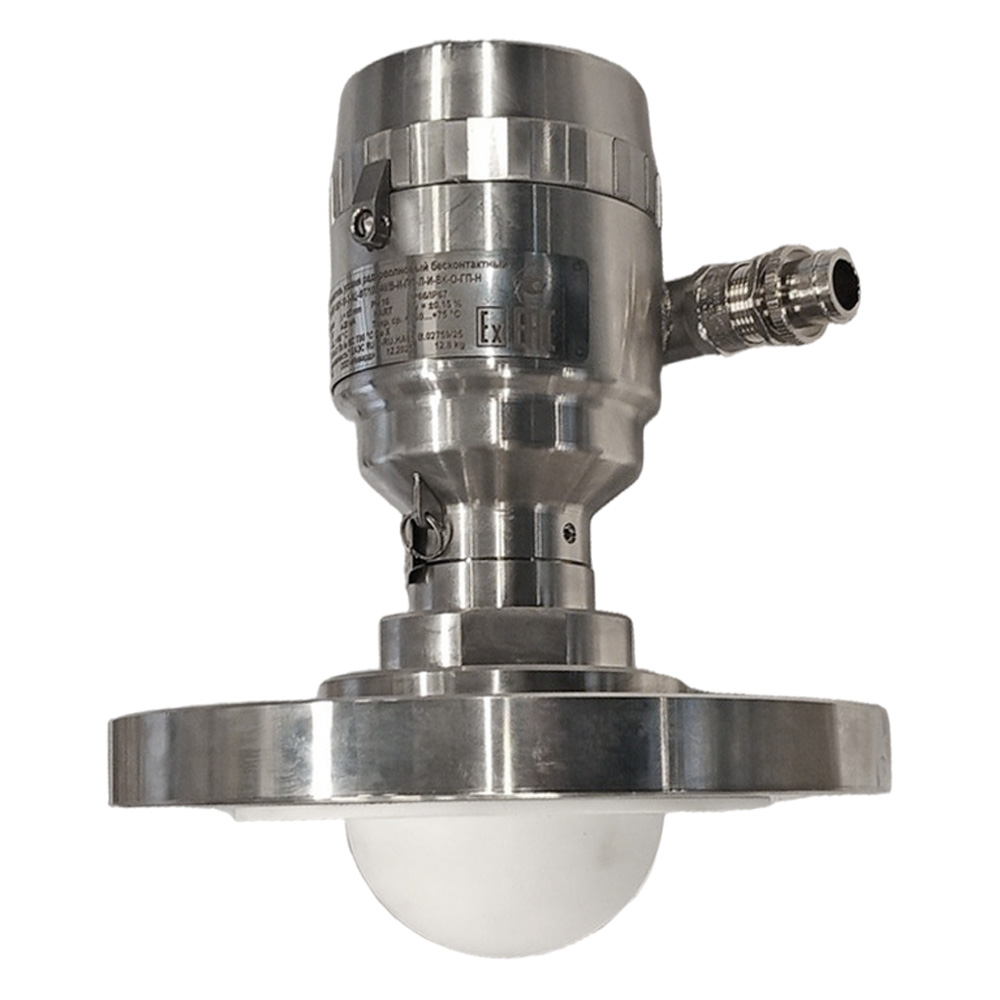

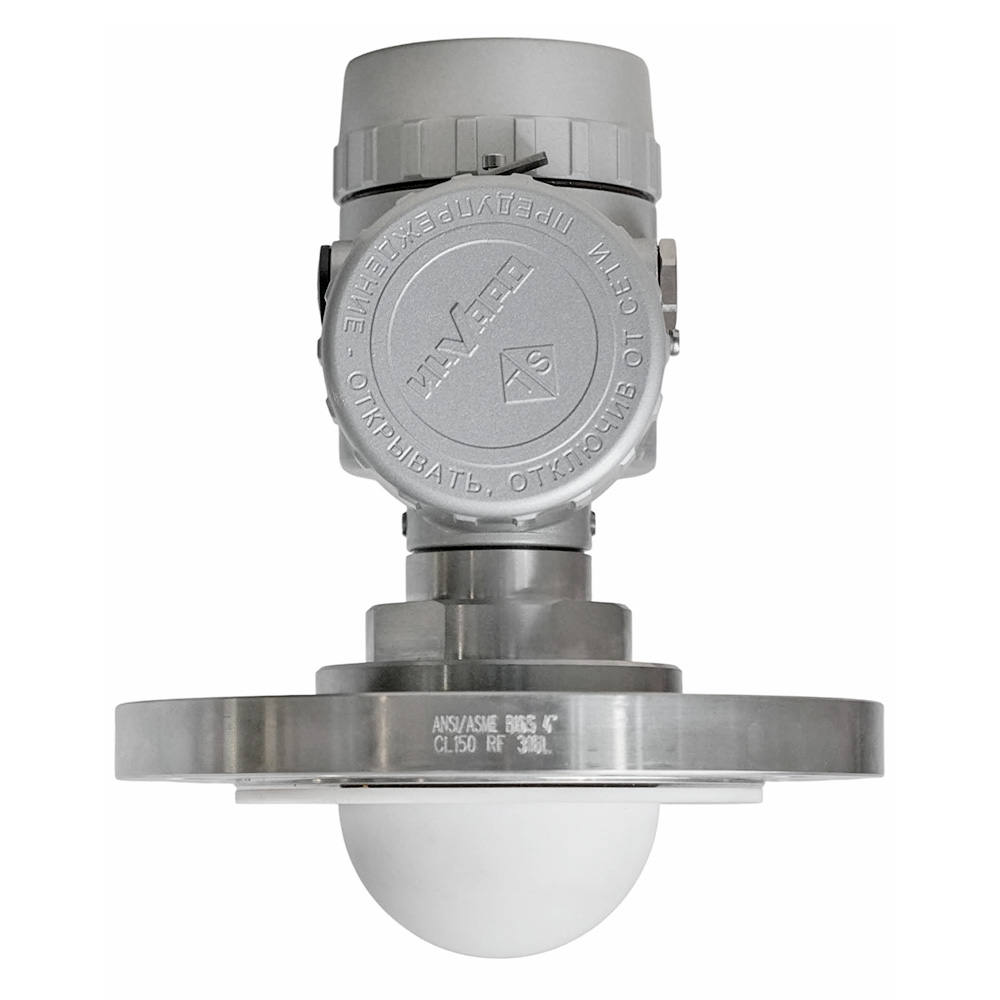

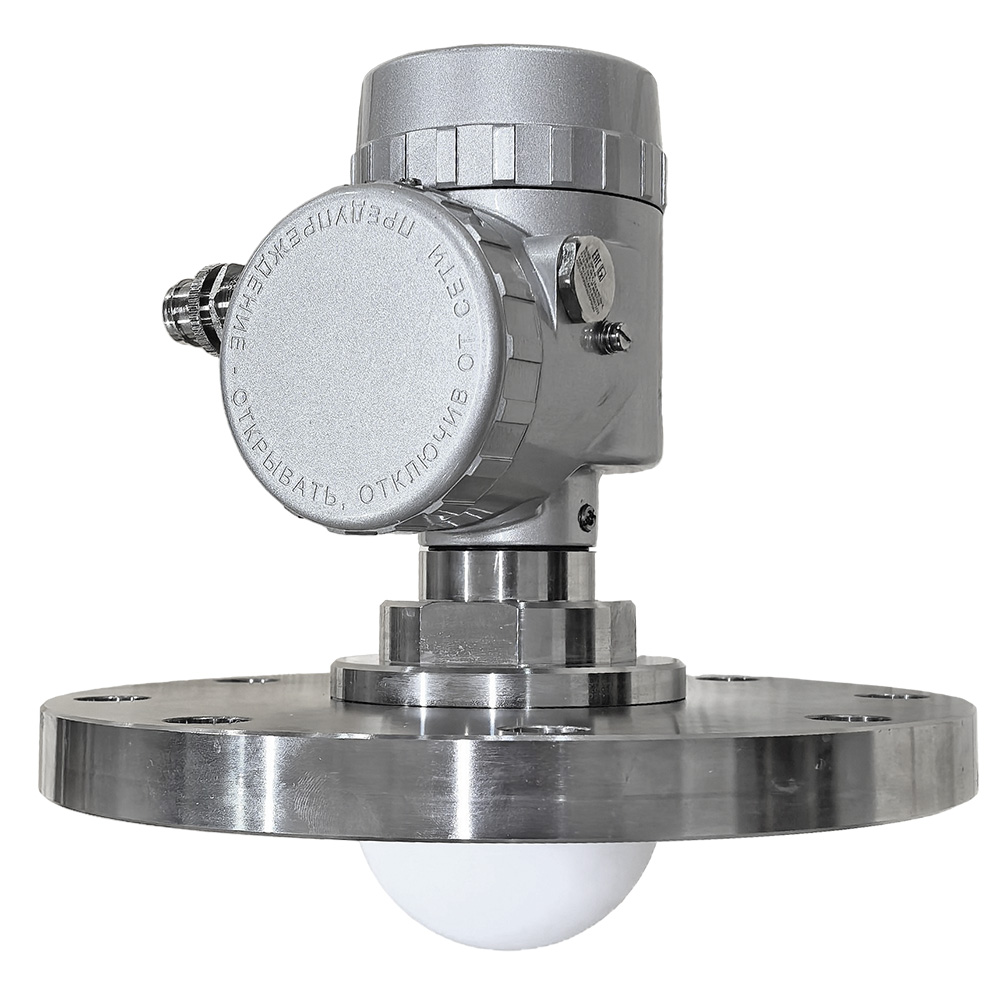

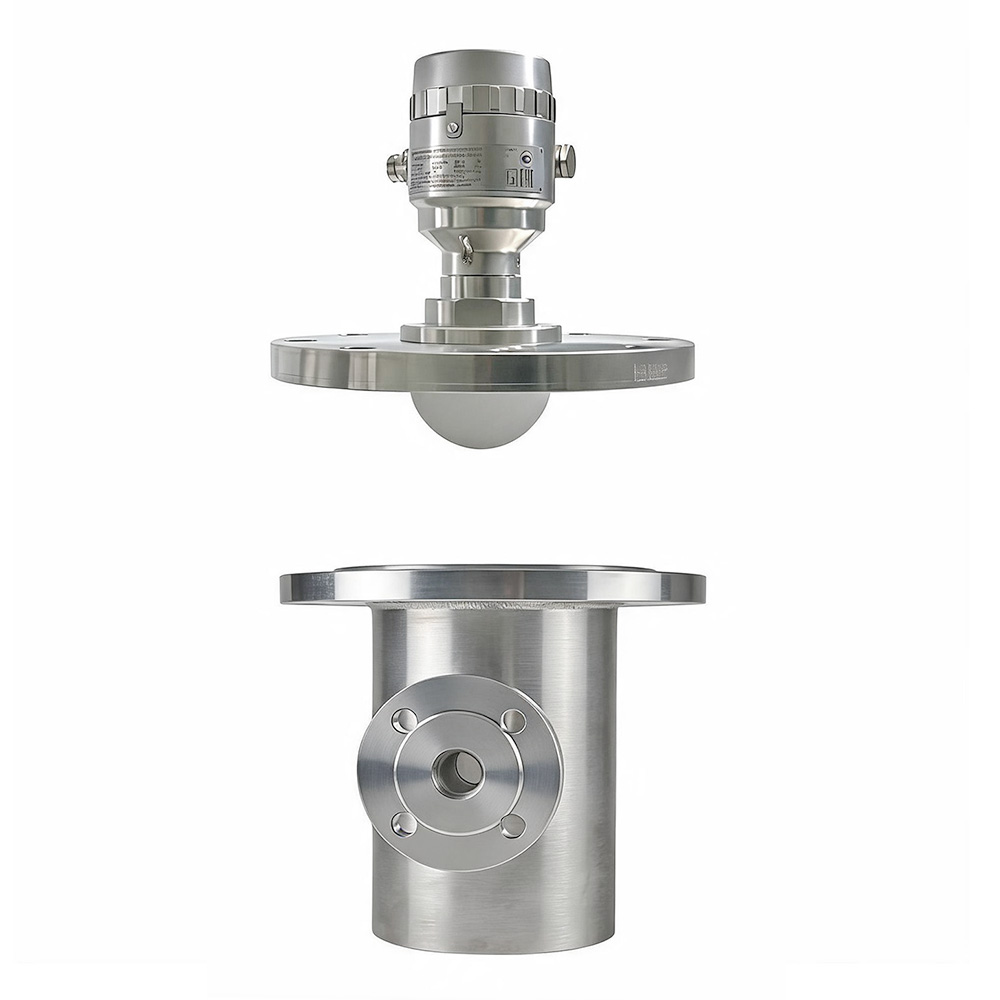

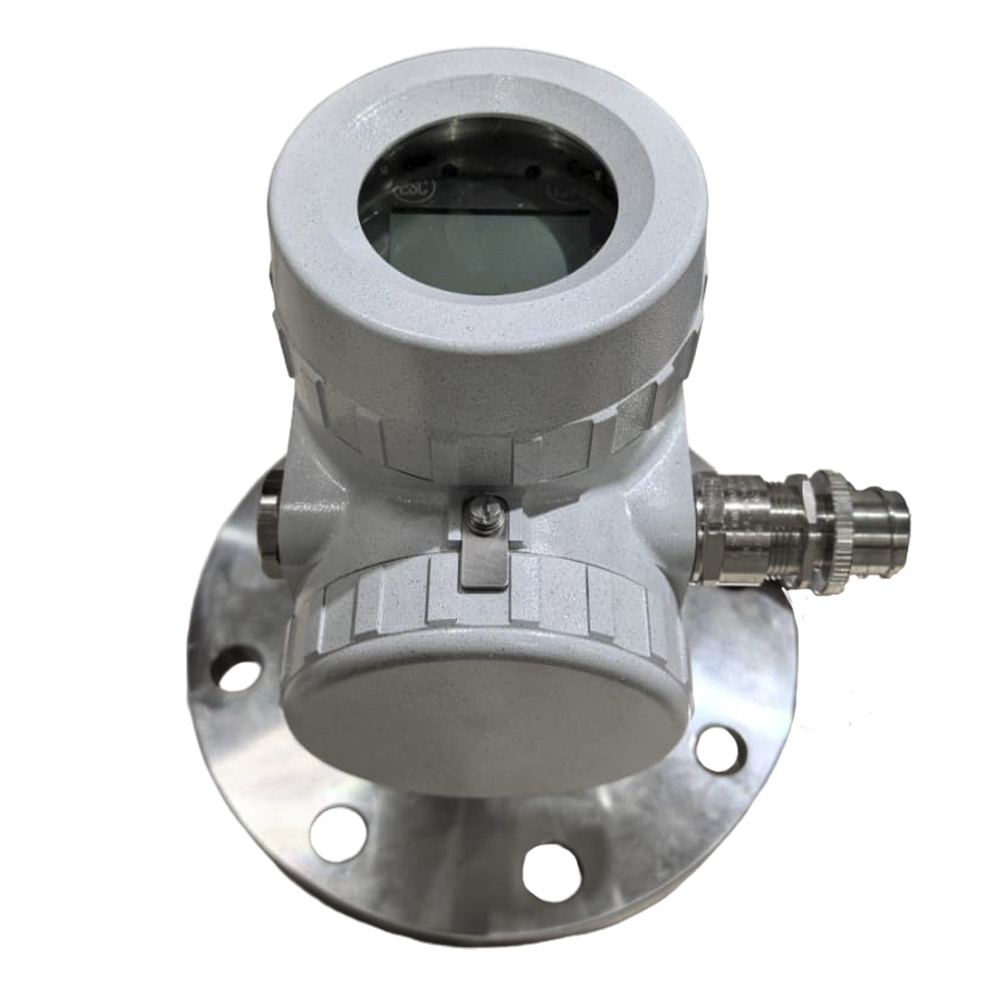

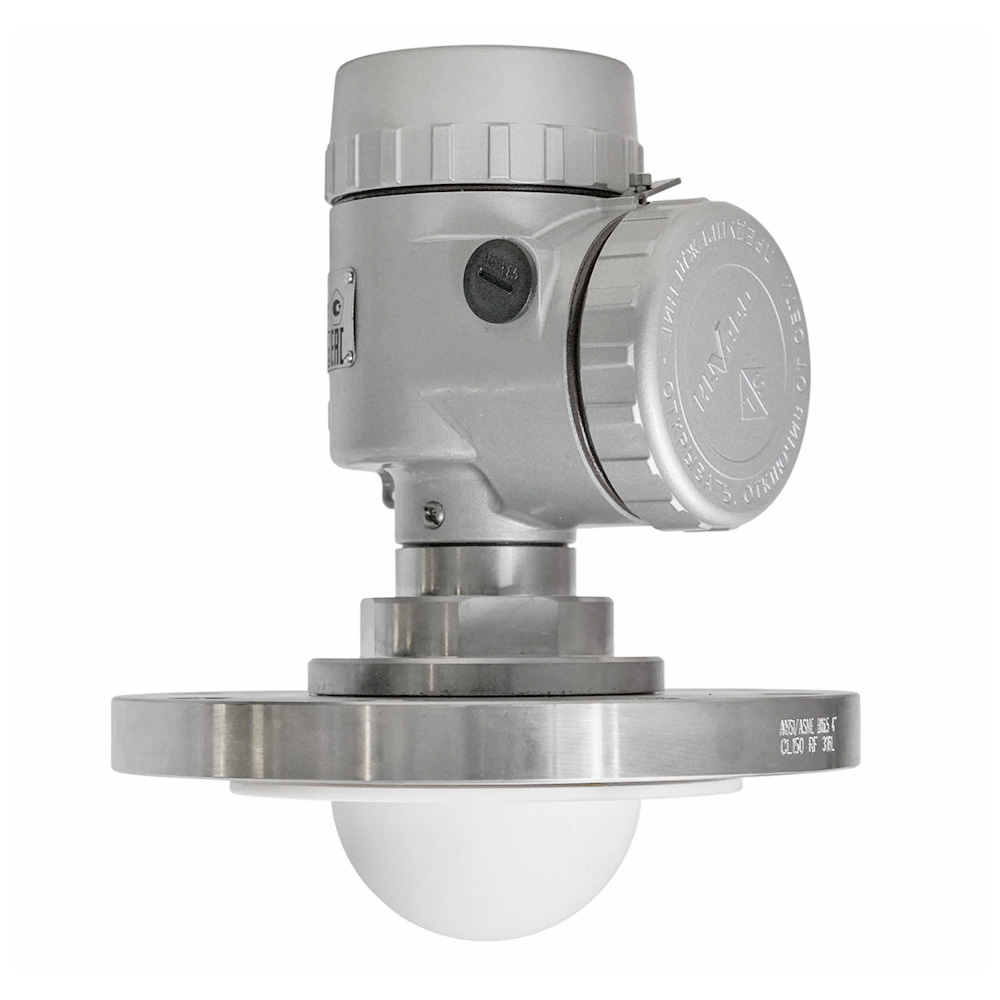

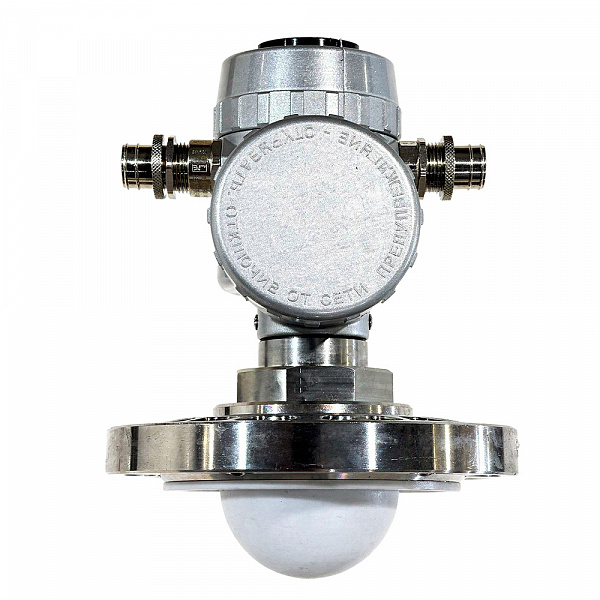

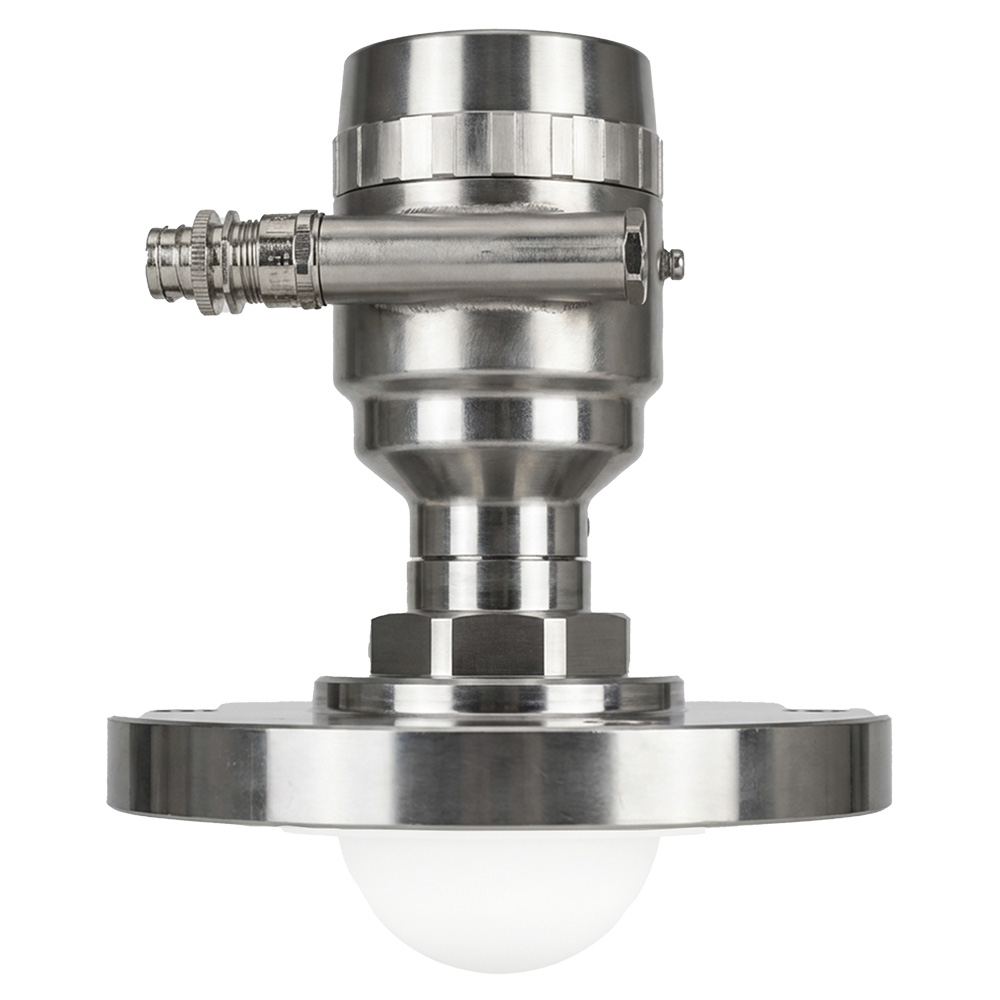

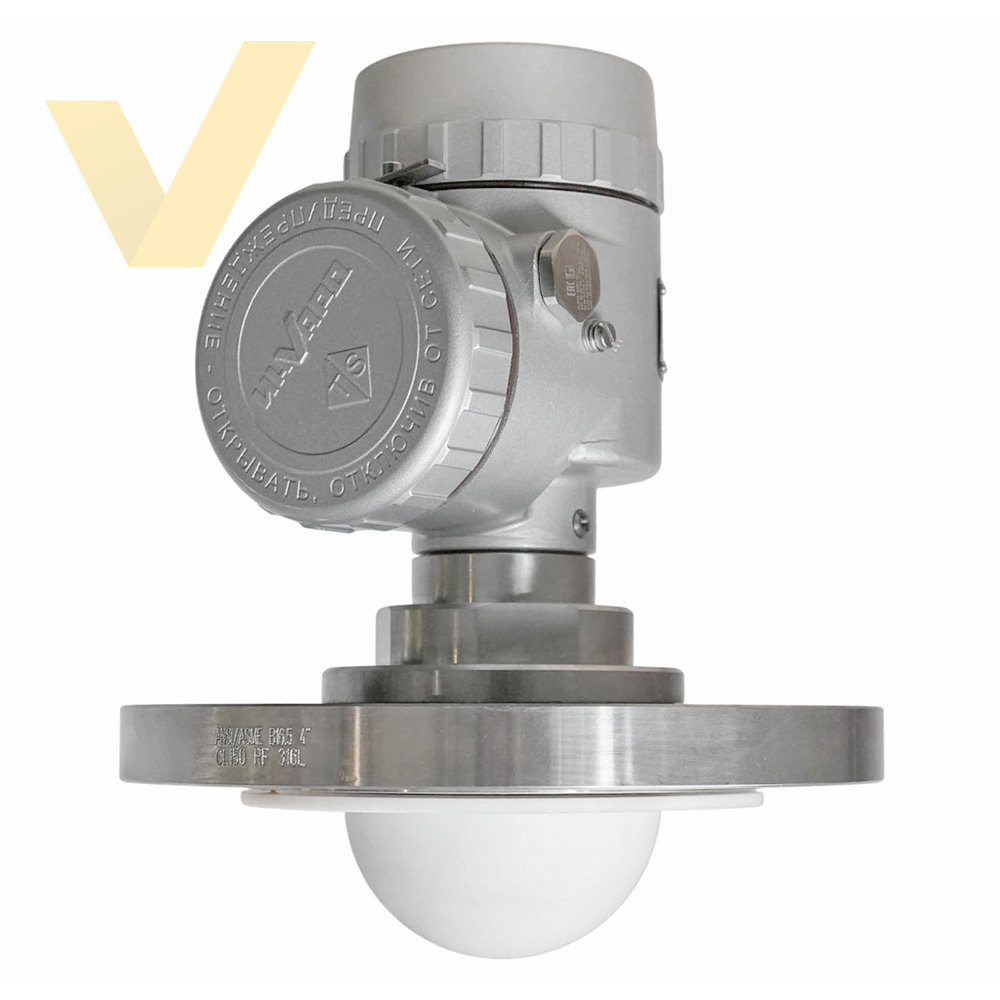

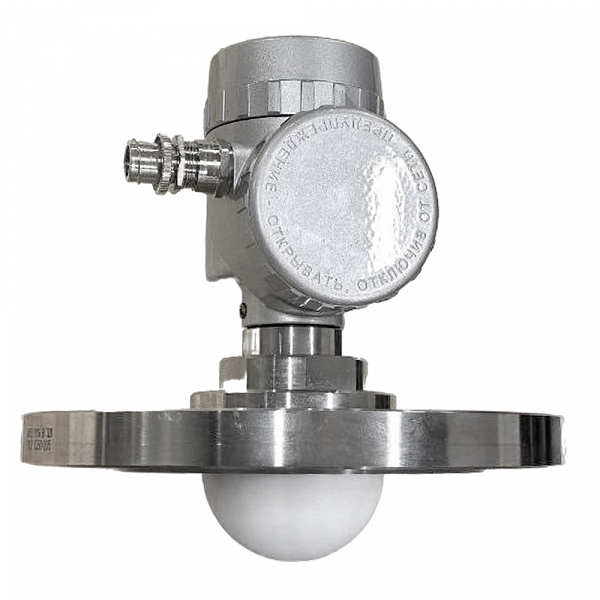

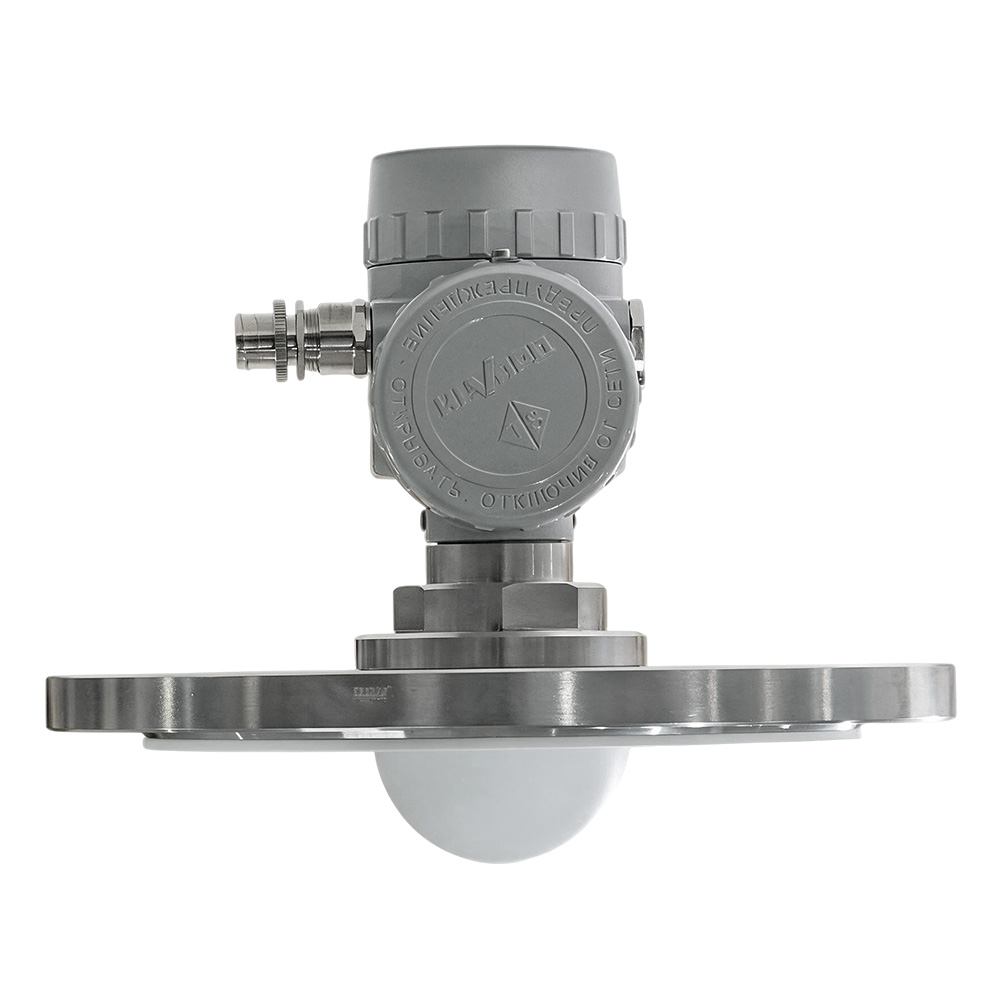

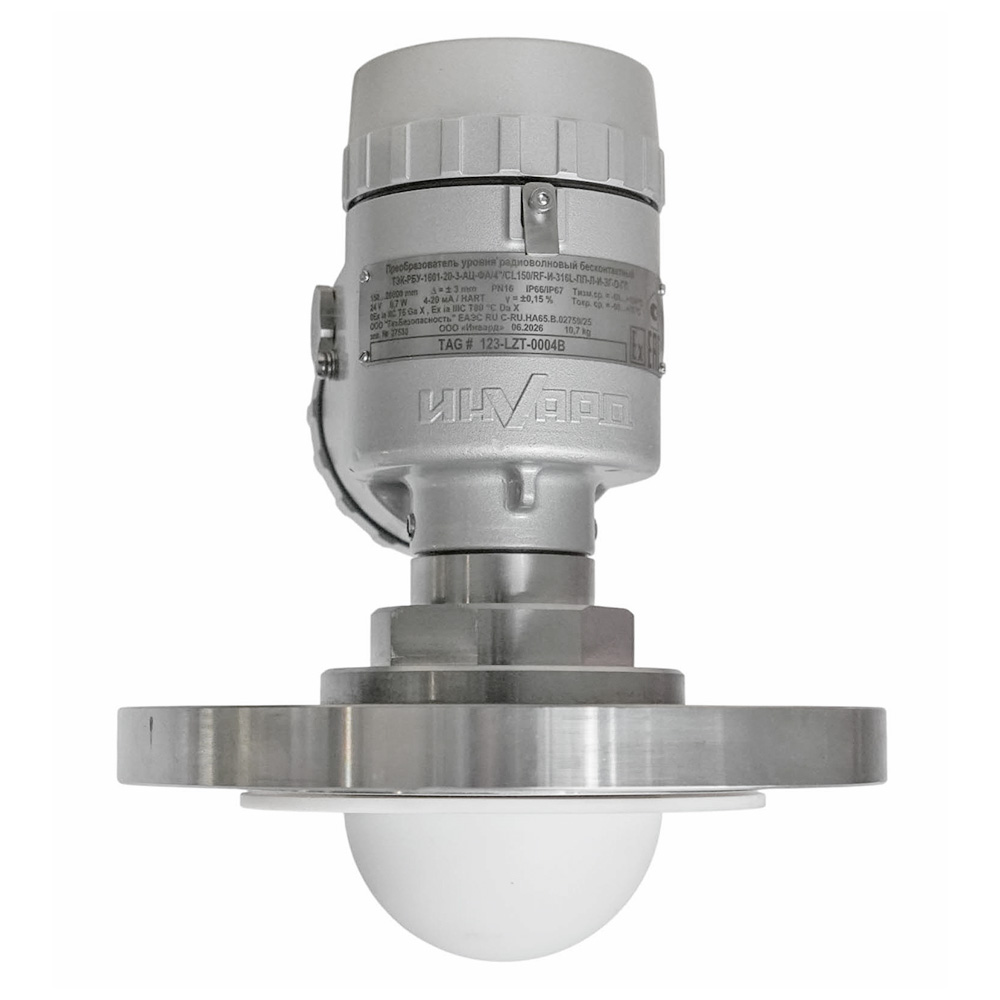

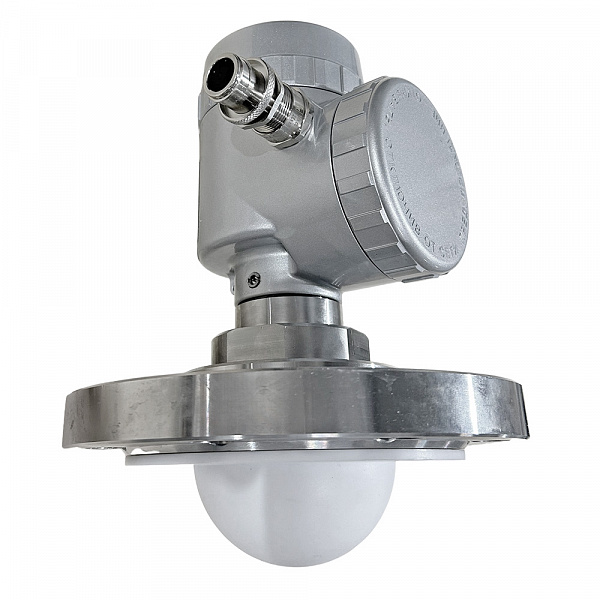

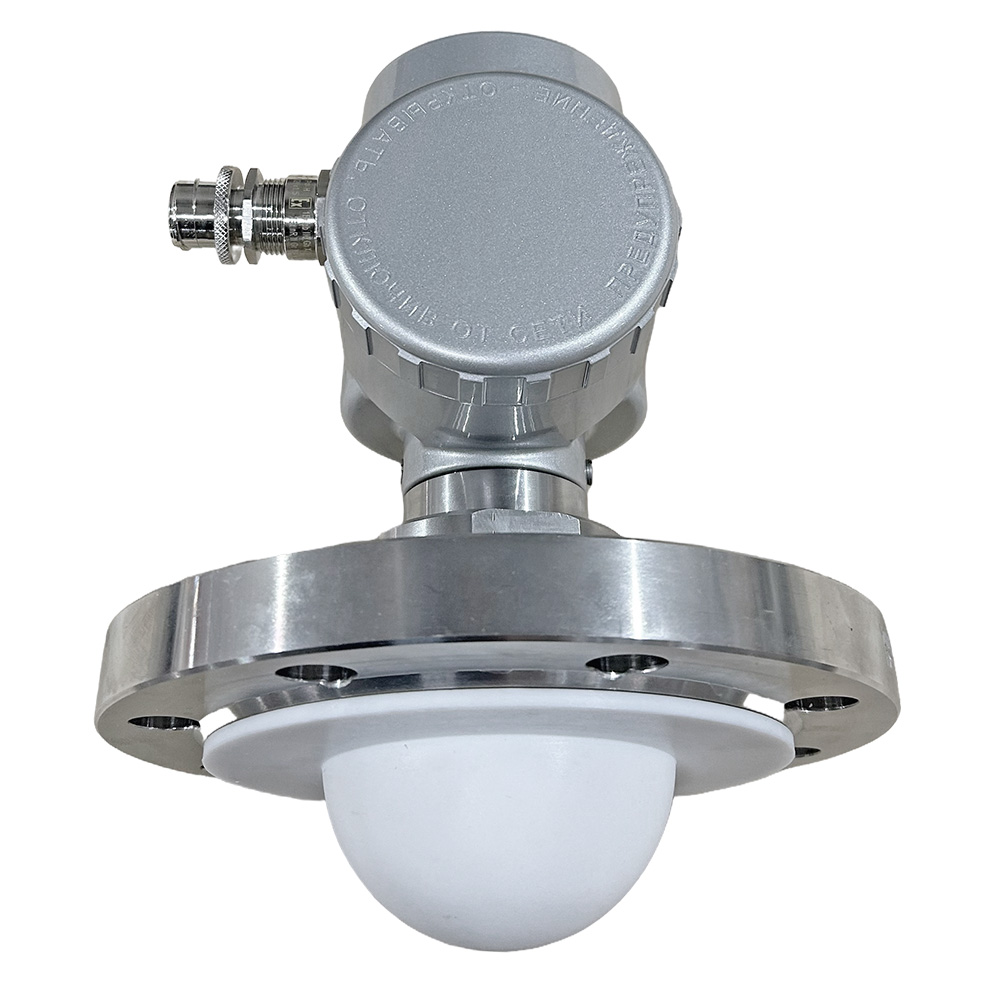

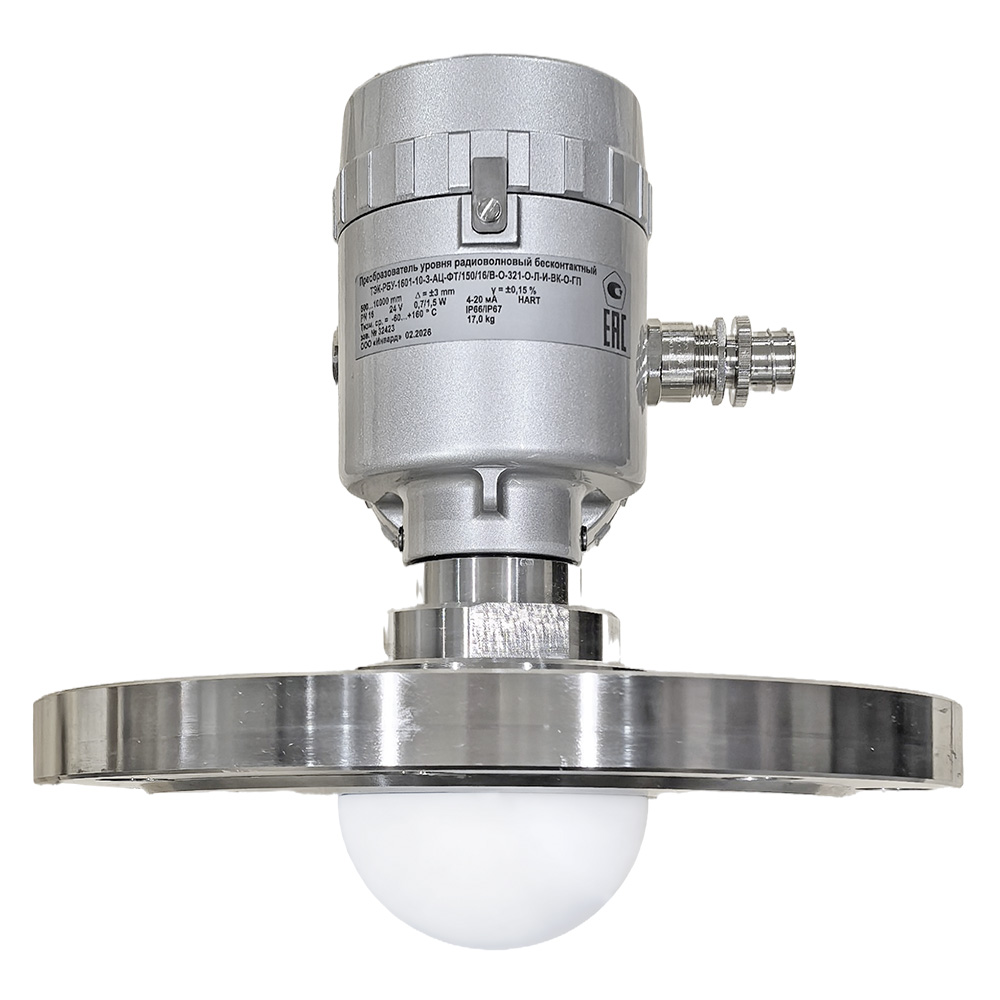

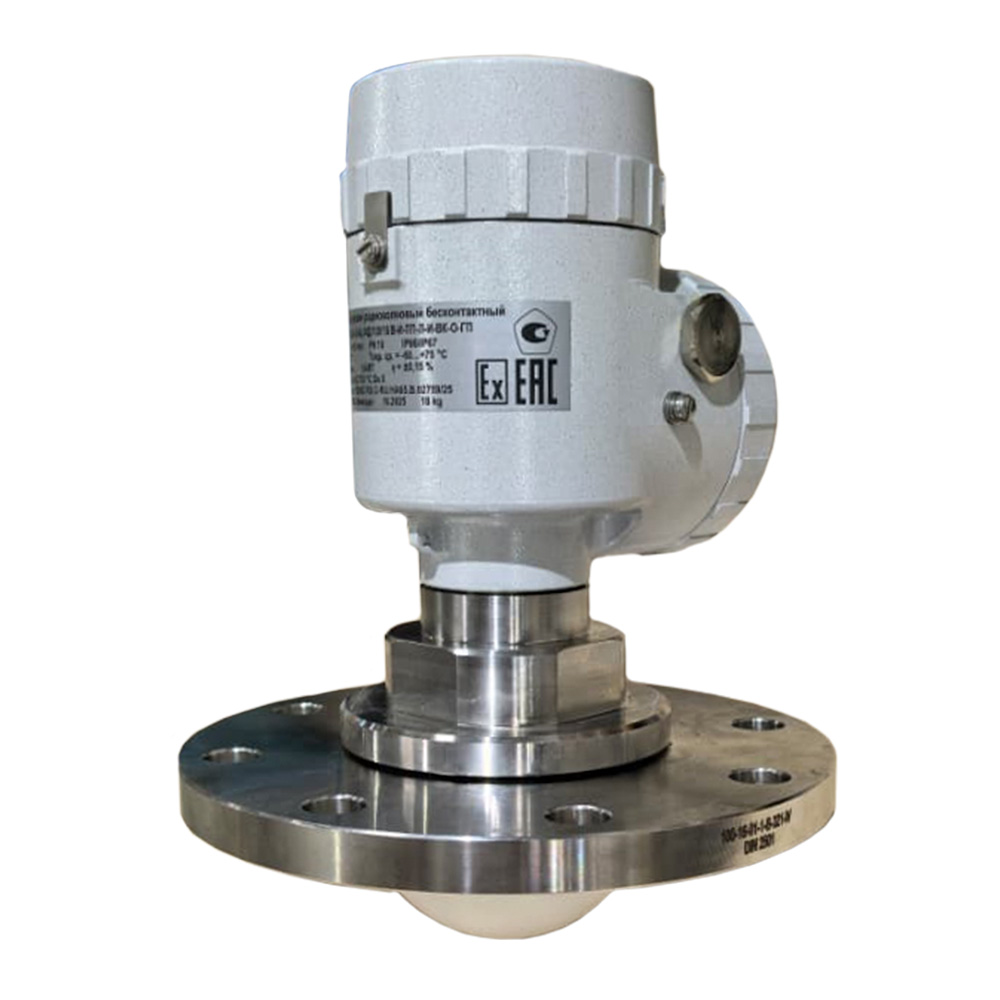

Исполнение с диэлектрической линзовой антенной с защитой от воздействия измеряемой среды, фланцевое присоединение. Корпус из нержавеющей стали 12Х18Н10Т, однообъемный. Диапазон температур измеряемой среды от -60°C до +160°C. Применение: агрессивная окружающая среда (пары кислот, щелочей, морской воды), бесконтактное измерение уровня коррозионно-активных жидких, вязких и сыпучих сред.	Исполнение с диэлектрической линзовой антенной с защитой от воздействия измеряемой среды, фланцевое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -60°C до +160°C. Применение: бесконтактное измерение уровня коррозионно-активных жидких, вязких и сыпучих сред в резервуарах под избыточным давлением.	Исполнение с диэлектрической линзовой антенной, фланцевое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -60°C до +160°C.	Исполнение с диэлектрической конусной антенной с защитой от воздействия измеряемой среды, фланцевое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -196°C до +250°C.

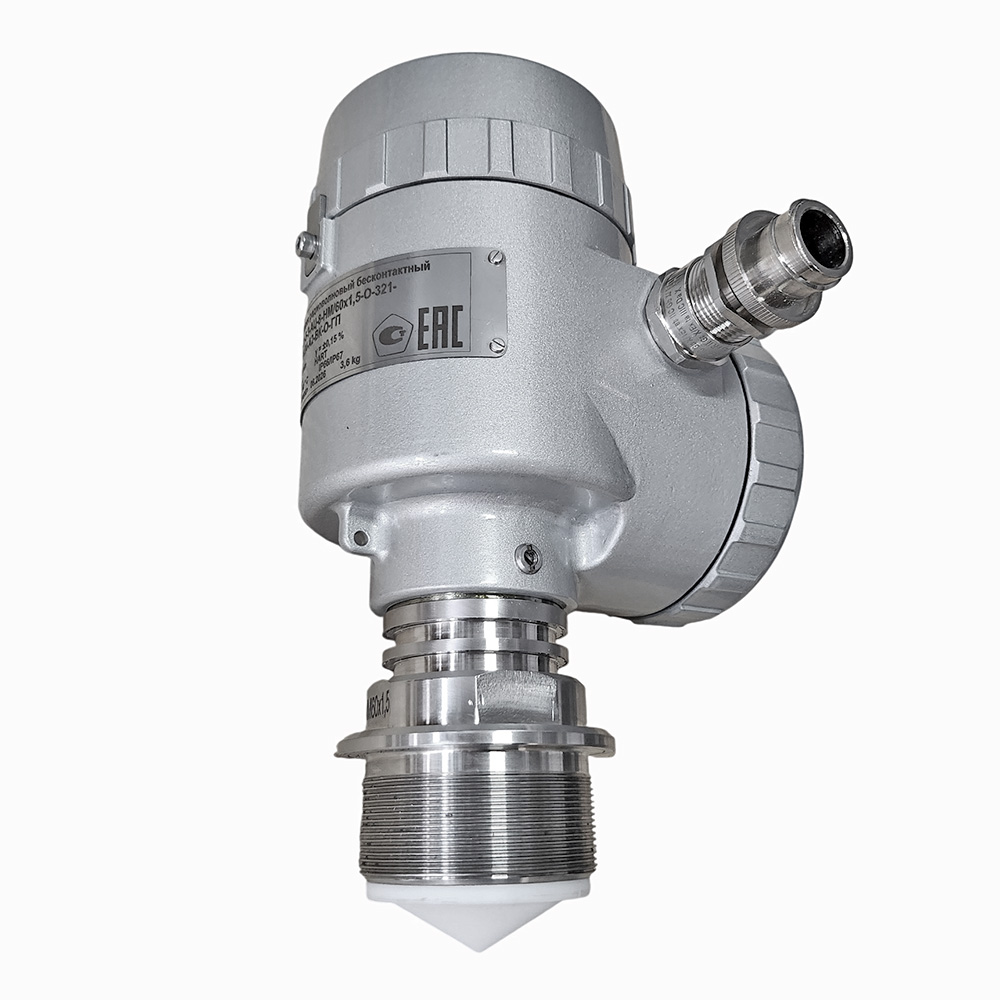

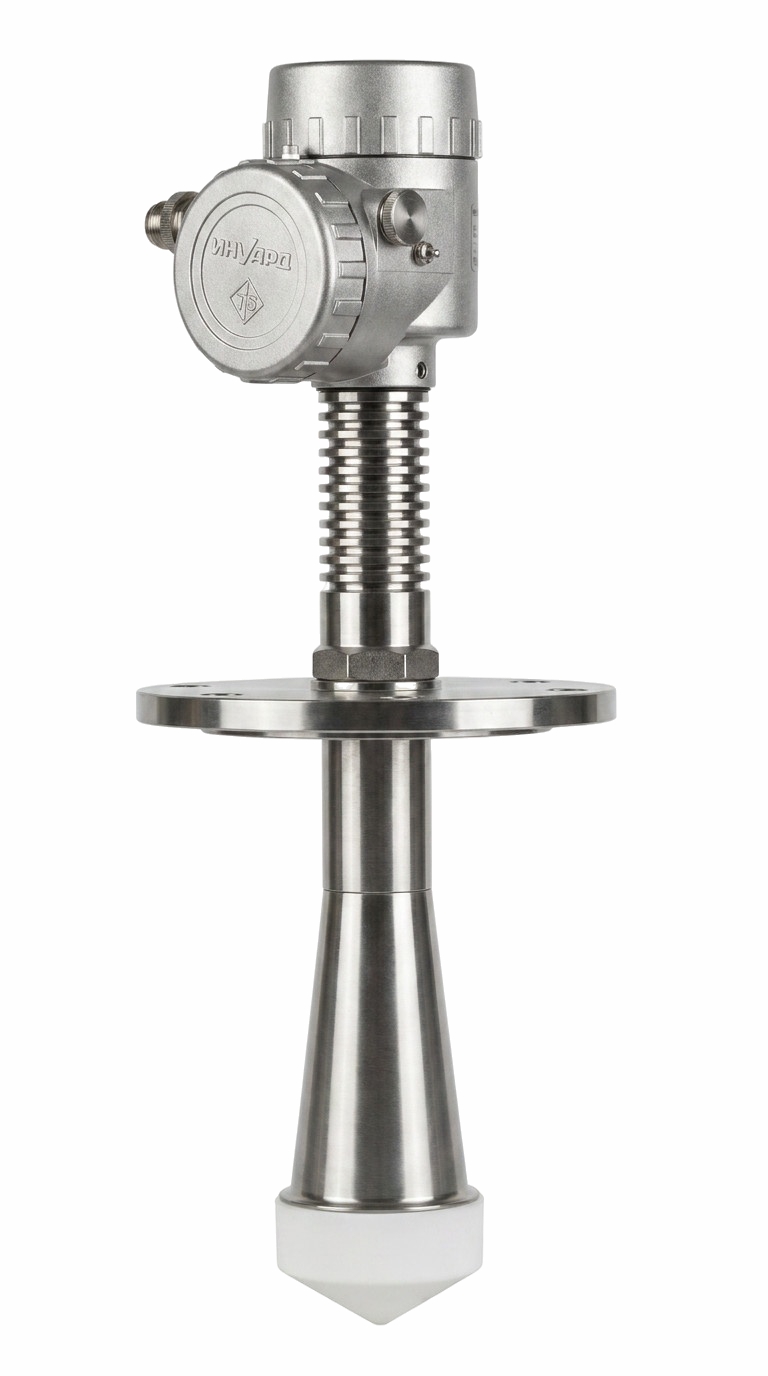

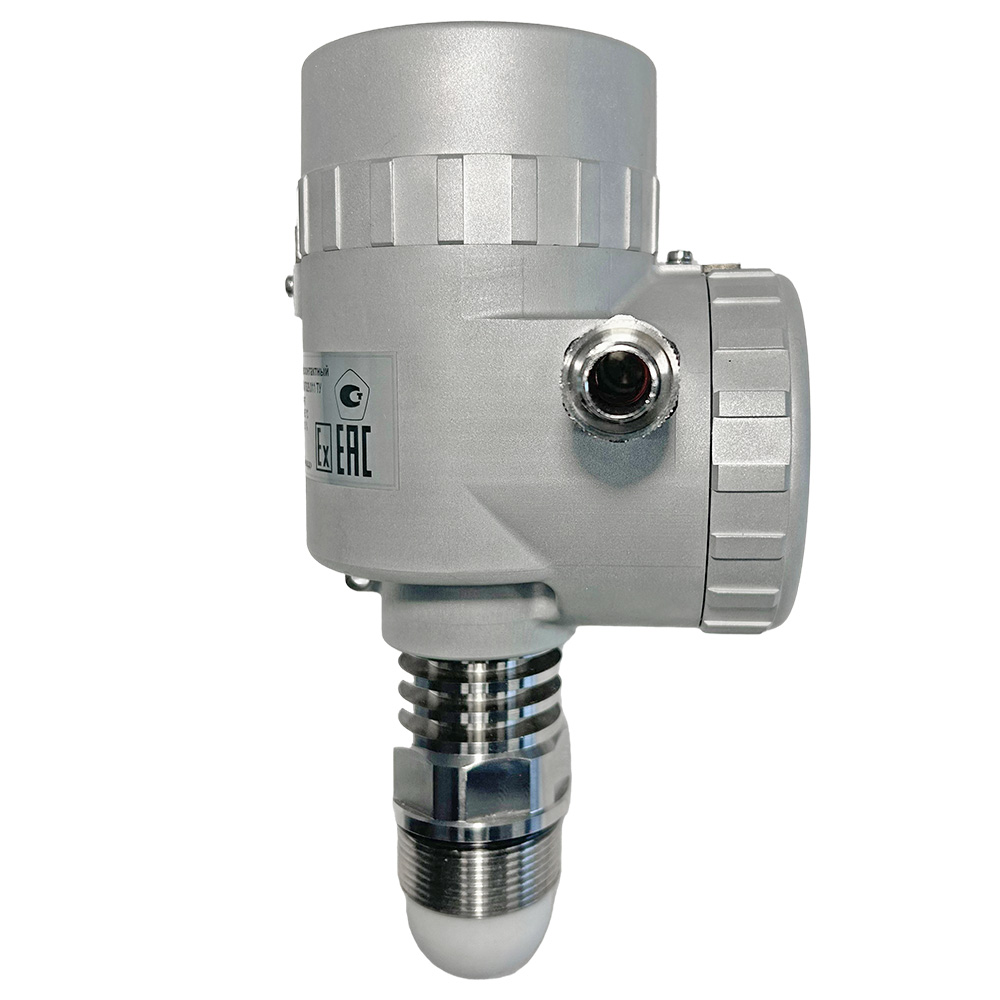

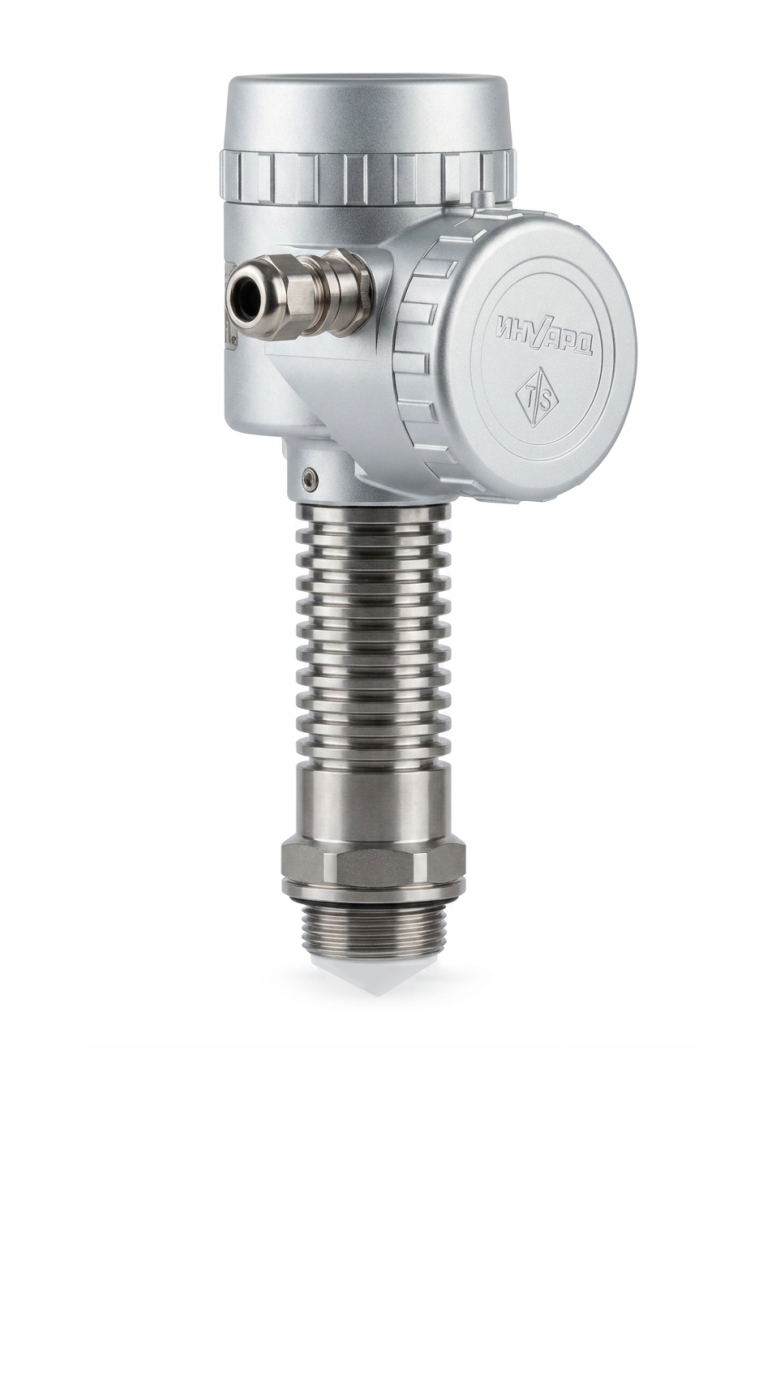

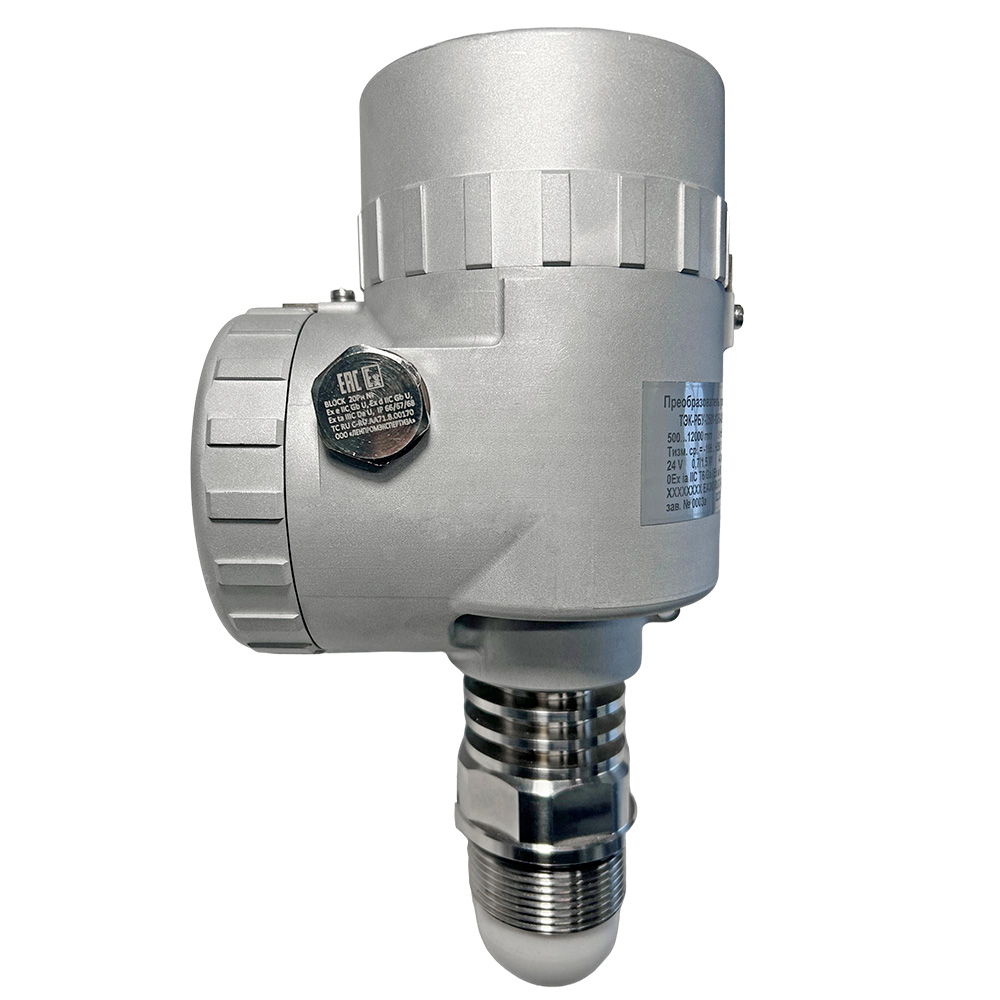

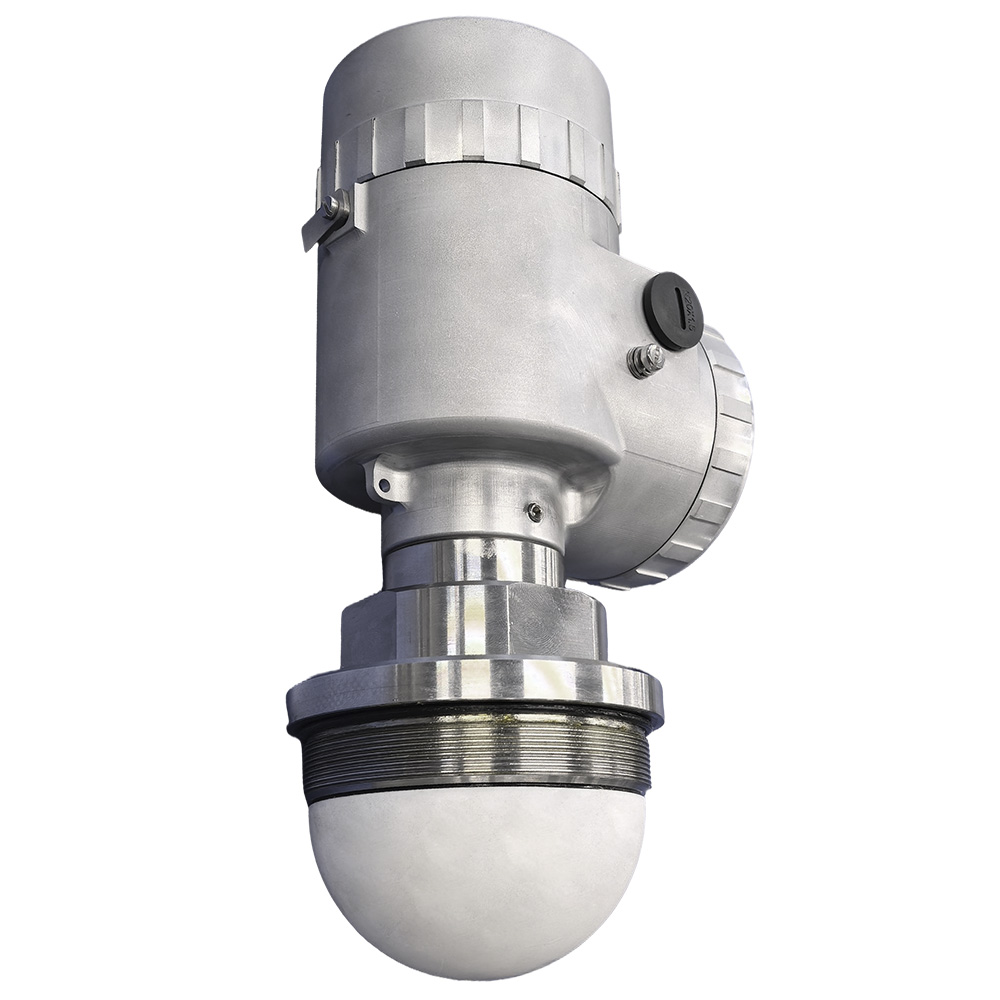

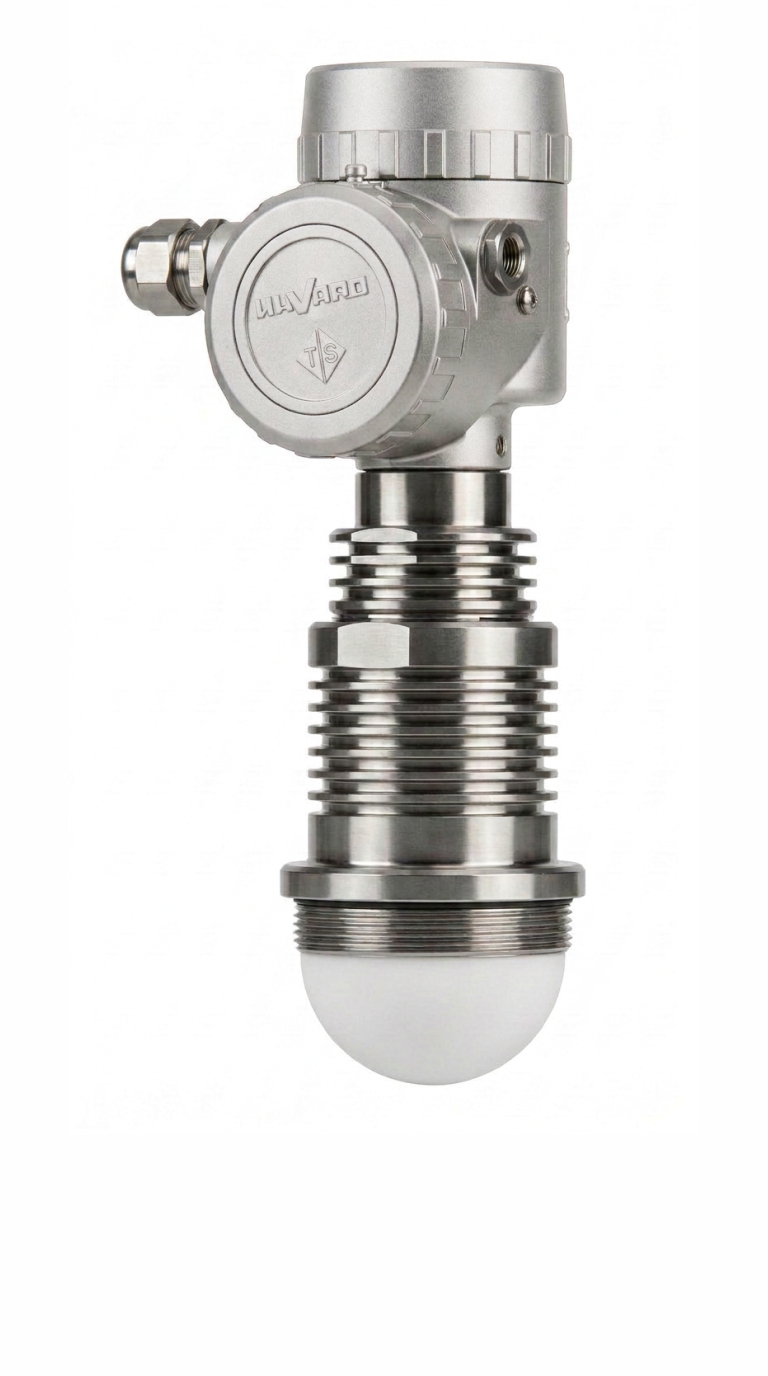

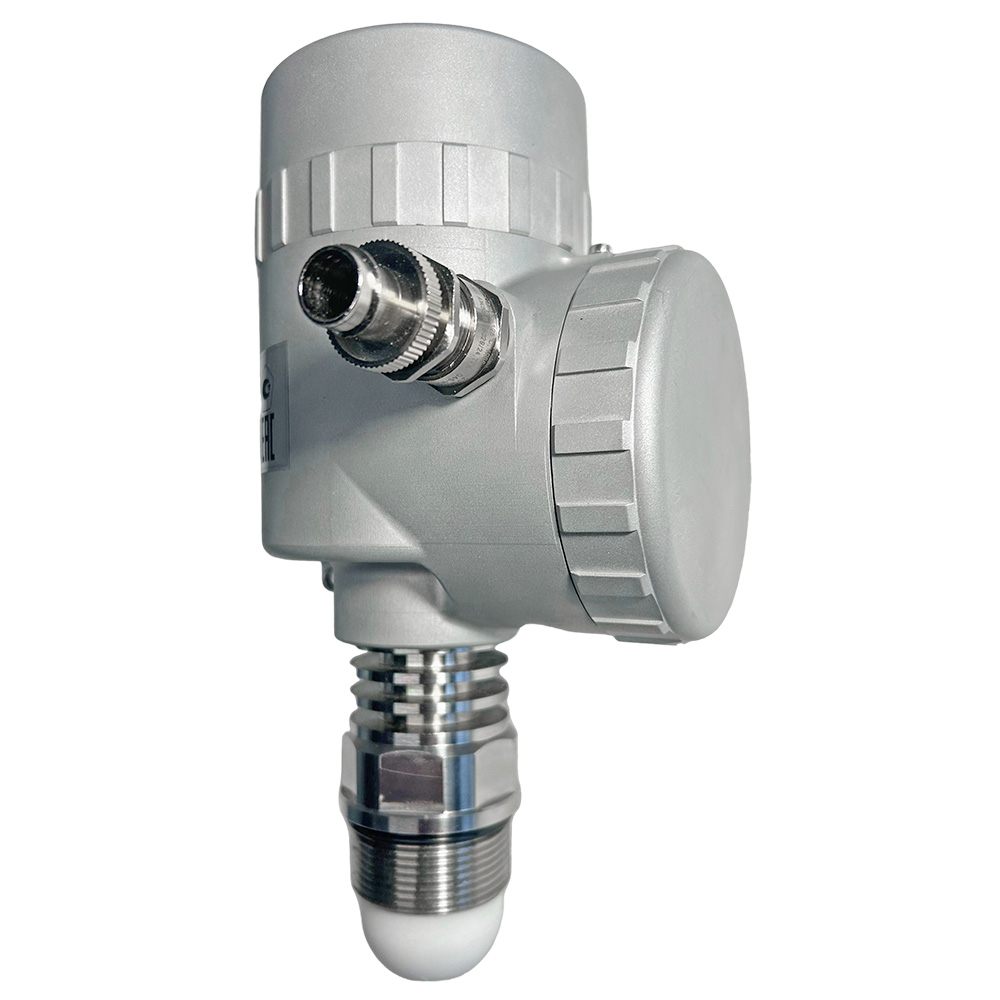

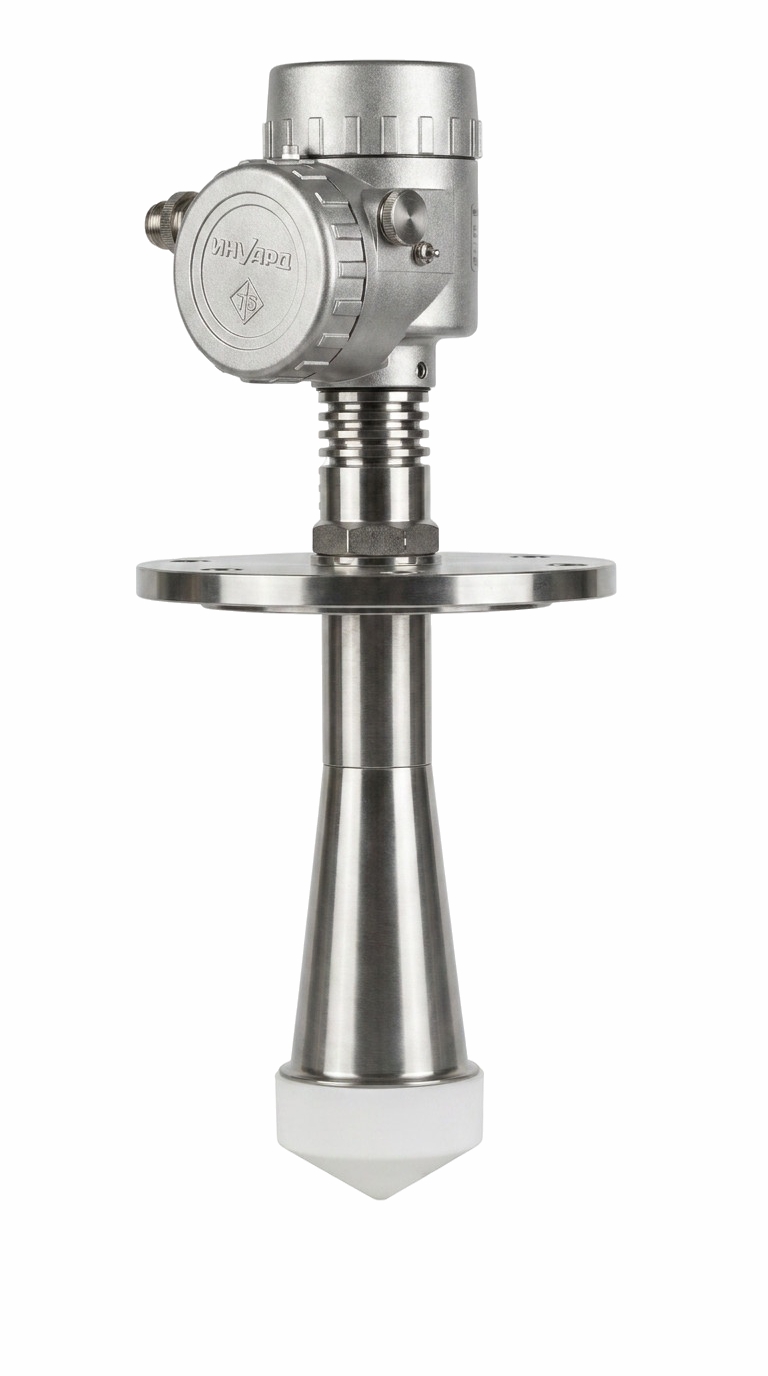

Исполнение с диэлектрической конусной антенной, с резьбовым присоединением G 1 Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -196°C до +250°C	Исполнение с диэлектрической линзовой антенной, резьбовое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -196°C до +250°C.	Исполнение с рупорной антенной, фланцевое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -60°C до +160°C. Применение: туман, сильная запылённость, работа в высоких, загрязнённых и склонных к зарастанию патрубках.	Исполнение с с рупорной антенной, фланцевое присоединение. Корпус из алюминиевого сплава с порошково-полимерным покрытием, двухобъемный. Диапазон температур измеряемой среды от -196°C до +250°C. Применение: туман, сильная запылённость, работа в высоких, загрязнённых и склонных к зарастанию патрубках.

Варианты исполнения корпуса

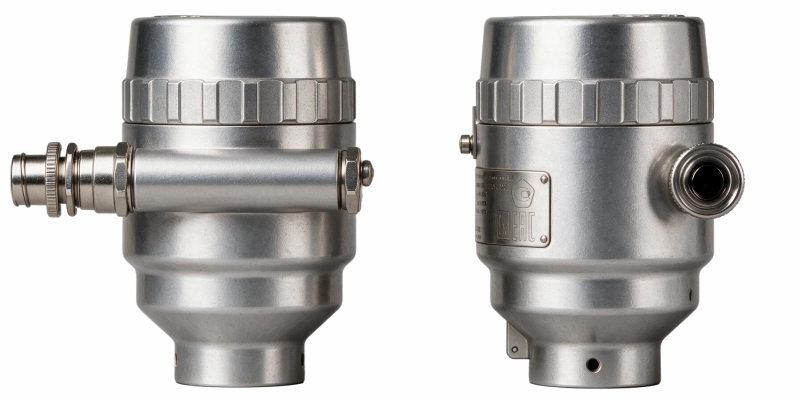

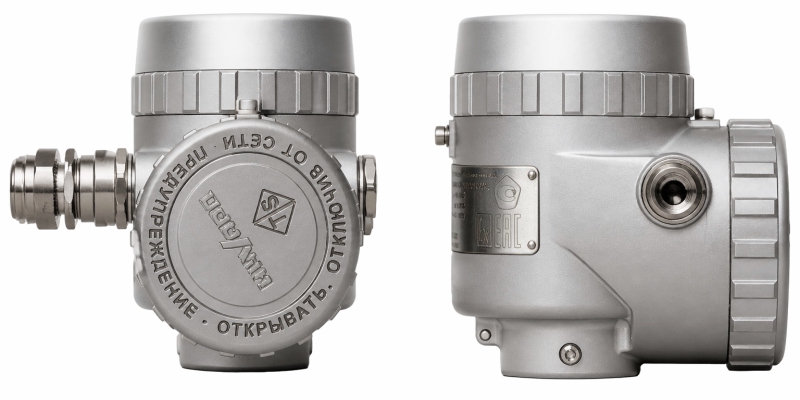

Материал	Алюминиевый сплав с порошково-полимерным покрытием	AISI 304 12Х18Н10Т / AISI 321 AISI 316L опция: с порошково-полимерным покрытием
Цвет	RAL 7035 (по заказу возможен любой RAL)
Исполнение	Двухкамерный
Степень защиты	IP 66 / IP 67
Взрывозащита	общепромышленное искробезопасная цепь взрывонепроницаемая оболочка
Область применения	Общепромышленные условия, повышенные механические требования	Агрессивная окружающая среда, повышенные механические требования

Радарный бесконтактный уровнемер ТЭК-РБУ: особенности и преимущества

Уровнемеры бесконтактные серии ТЭК-РБУ предназначены для бесконтактного измерения уровня различных сред как в закрытых, так и в открытых резервуарах, емкостях и сосудах (в том числе и сложной формы) и применяются для непрерывного измерения уровня жидких и сыпучих сред. Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией.

ТЭК-РБУ обеспечивают высочайшую точность измерения (абсолютная погрешность от ±3мм) в широком диапазоне давлений процесса (до 16 Мпа) и температур контролируемой среды (от -196°С до 250°С). Легко заметить, что указанный диапазон обеспечивает широкое применение ТЭК-РБУ для измерения уровня самых разнообразных сред: от криогенных жидкостей до некоторых расплавов. Модификации ТЭК-РБУ применимы для непрерывного измерения уровня среды как с высокой диэлектрической проницаемостью (вода, растворы солей, кислоты), так и с низкой (нефтепродукты, сухие смеси), ослабляющей отраженный сигнал. Чувствительность сенсора и алгоритмы процессора позволяют корректно работать со слабыми сигналами (в том числе и ослабленными вследствие наличия пара или пыли над измеряемой средой) и сигналами, искаженными вследствие вибрации или сложности формы резервуара.

Другие преимущества ТЭК-РБУ

Вариативность выбора диаграммы направленности;

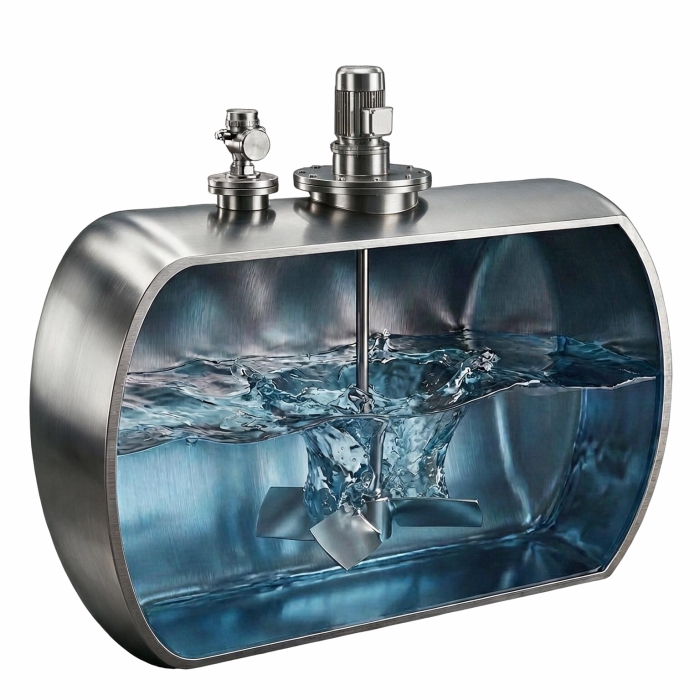

Возможность работы в сосудах с мешалкой;

Возможность измерения уровня раздела фаз «светлые нефтепродукты – вода»;

Широкий выбор алгоритмов обнаружения полезного сигнала (самый сильный, предыдущий сильный, следующий за сильным, работа по первому сигналу амплитудой выше установленного вручную порога);

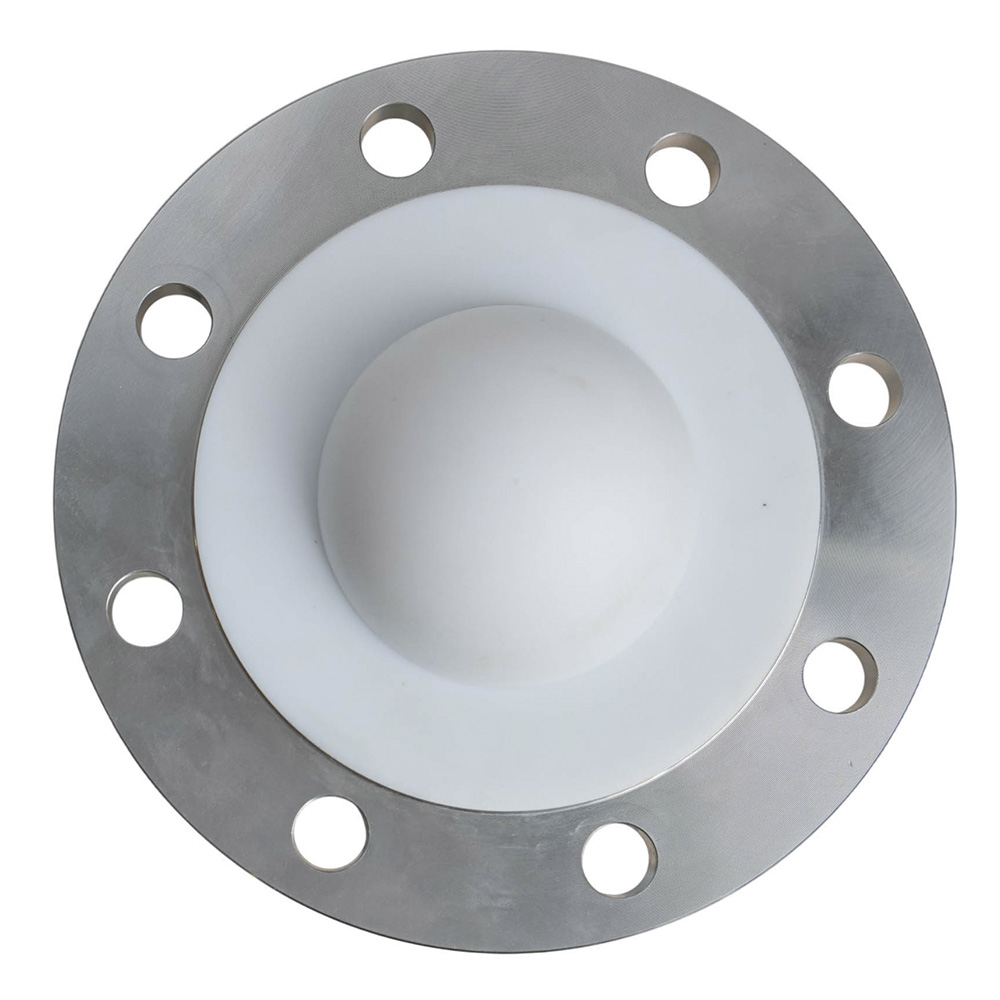

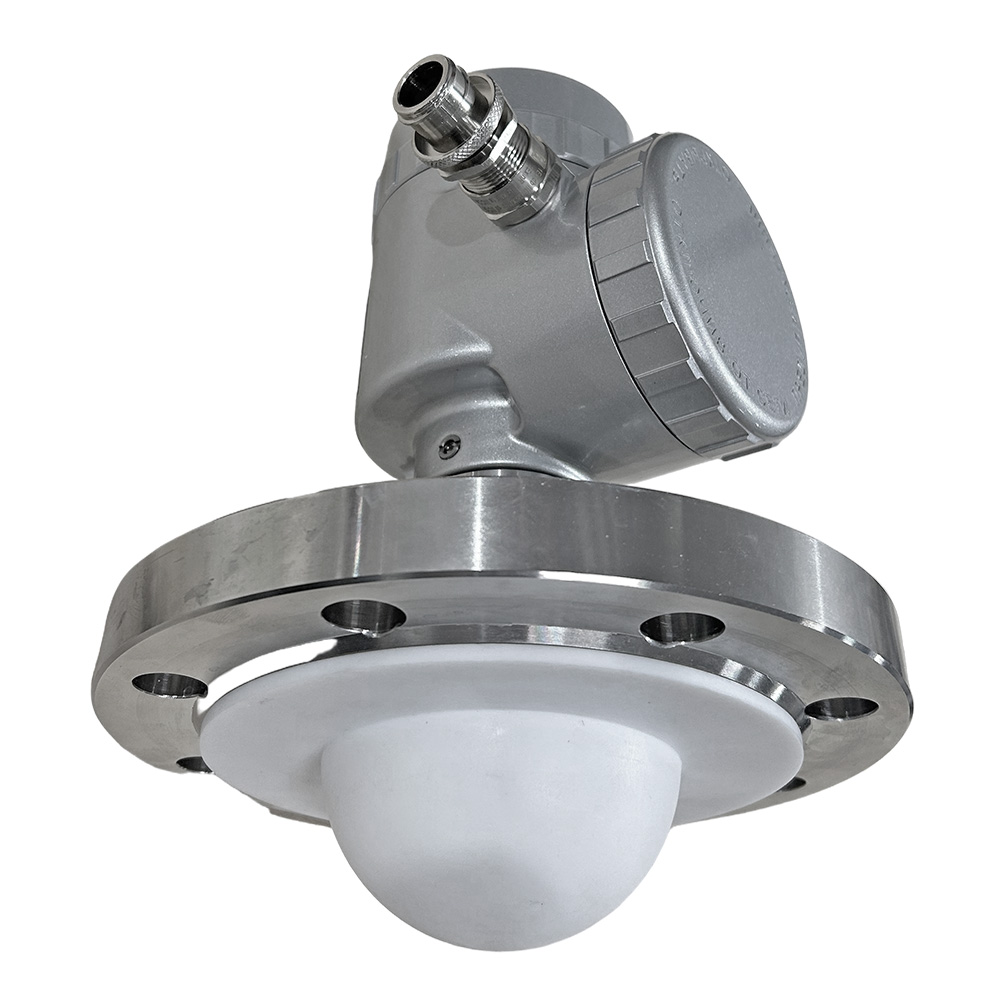

Исполнения для агрессивных сред (защита фланца и линзы фторопластом);

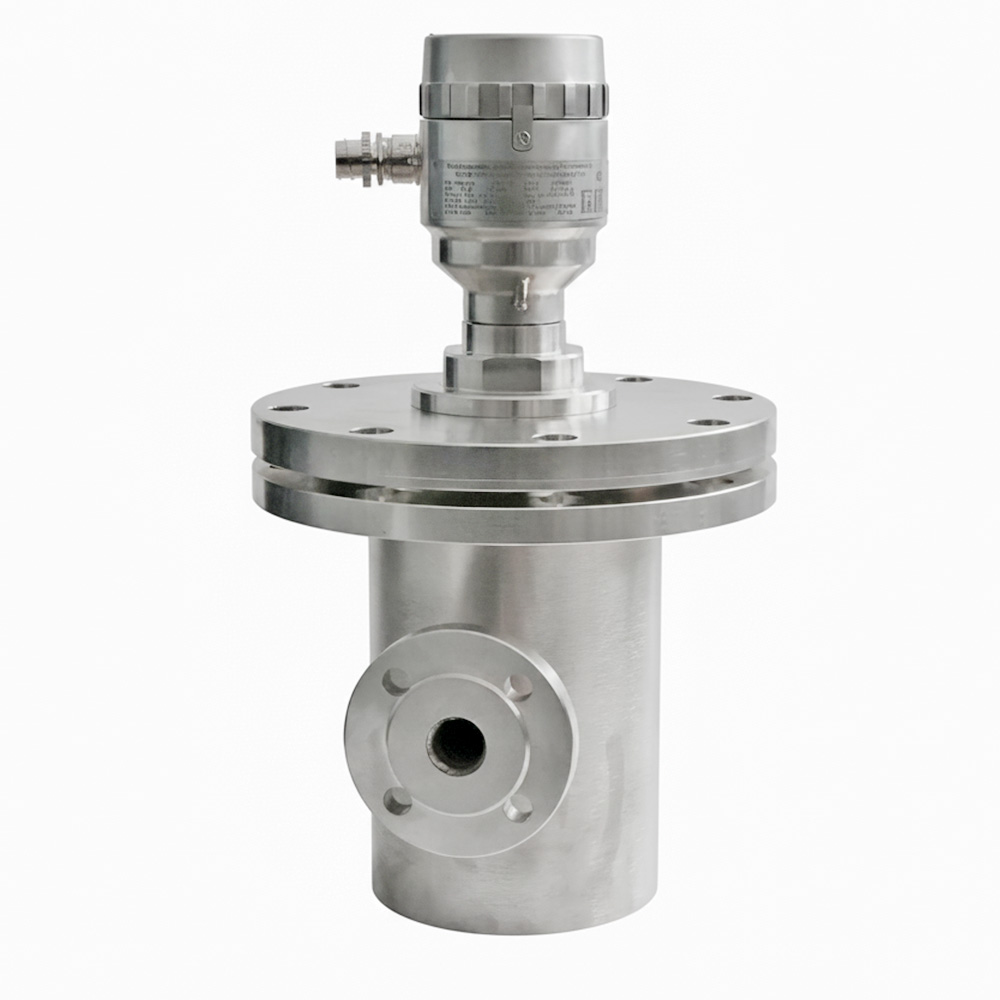

Возможность работы в уровнемерных колонках и опускных трубах диаметром от 80мм;

Интуитивное понятное ПО для настройки, а также возможность полноценного конфигурирования с дисплея;

Полноценная поддержка HART7 (все команды).

По желанию заказчика на выходе ТЭК-РБУ может быть сформирован практически любой из необходимых управляющих сигналов: аналоговый сигнал в виде силы постоянного тока от 4 до 20 мА и HART, цифровой по интерфейсу RS-485, IEC 61158-2 с протоколом информационного обмена Profibus PA и т.д., либо комбинация этих сигналов.

ТЭК-РБУ: сферы применения

Как узнать стоимость нужной модификации уровнемера ТЭК-РБУ

Купить радарный уровнемер ТЭК-РБУ можно у компании "Инвард". Чтобы купить этот прибор, достаточно заполнить форму обратной связи на сайте «Инвард» или отправить электронное письмо с заявкой. Срок ответа на обращение составляет не более 1 рабочего дня. Для получения грамотной и оперативной консультации по конкретному датчику уровня можно заказать звонок. Опытный технический специалист обсудит с вами условия замеров (давление, температура и другие свойства контролируемой среды; прочие важные подробности) и предложит подходящую модификацию. Цена радарного уровнемера напрямую зависит от его модификации, материалов исполнения и условий контроля уровня.

Технические характеристики

Основные технические характеристики

Принцип измерения	бесконтактный радарный
Функциональные возможности	измерение верхнего уровня среды; измерение уровня раздел фаз светлые нефтепродукты/вода; расчет объёма измеряемой среды; вычисление объёма заполнения резервуара.
Рабочая частота	76 … 81 ГГц 120 …140 ГГц
Диапазон измерения	0 … 30 м
Максимальная абсолютная погрешность	±3 мм
Давление измеряемой среды	-0,01 … 16 MPa
Температура измеряемой среды	не ограничена
Температура воздействия на линзу уровнемера	-60 ... 160 °C -196 ... 250 °C
Температура окружающей среды	-60 … +85 °C -60 … +90 °C (общепромышленное исполнение)
Ширина диаграммы направленности (угол/диаметр линзовой антенны/подключение к процессу)	2° / Ø90 мм / Ду100 3° / Ø70 мм / Ду80 3,5° / Ø40 мм / Ду50
Напряжение питания	12 … 35 В пост. тока / 230 В (50 Гц) перем. тока
Маркировка взрывозащиты и защиты от воспламенения горючей пыли	общепромышленное исполнение 0Ex ia IIC T6 Ga X0 или Ex ia IIC T6 Ga X / Ex ia IIIC T80° DaX1 Ex db IIC T6 Gb X или 1Ex db IIC T6 Gb X/Ex tb IIIC T80° Db X
Уровень полноты безопасности	SIL2
Выходной сигнал	аналоговый сигнал 4 - 20 мА и HART два аналоговых сигнала 4 - 20 мА и HART по первому аналоговому сигналу цифровой по интерфейсу RS-485, протокол Modbus RTU цифровой по интерфейсу RS-485, протокол Modbus RTU и аналоговый сигнал 4-20 мА цифровой Profibus PA по стандарту IEC 61158-2 иной по запросу
Параметры HART	HART версии 7, бибиотеки DD и DTM
Подключение к процессу	резьба ≥ G 2”, NPT 2” фланец ≥ DN 50 иное по запросу
Материал деталей, контактирующих с измеряемой средой	12Х18Н10Т 12Х18Н10Т с PTFE покрытием AISI 316L AISI 316L с PTFE покрытием фторопласт-4/PTFE (химстойкое исполнение) иное по запросу
Взаимодействие c уровнемером	дисплей/ кнопки дисплея HART, библиотеки DD и DTM PACTware, библиотеки DTM HART-коммуникатор USB Bluetooth (с 2026 г.)
Программное обеспечение	для OC Windows / OC Linux
Климатическое исполнение	ОМ; УХЛ; О; Т
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Наработка на отказ	не менее 100 000 ч
Назначенный срок службы	20 лет
Гарантийный срок эксплуатации	12 месяцев (стандартный) 60 месяцев и более(расширенный )

Код заказа

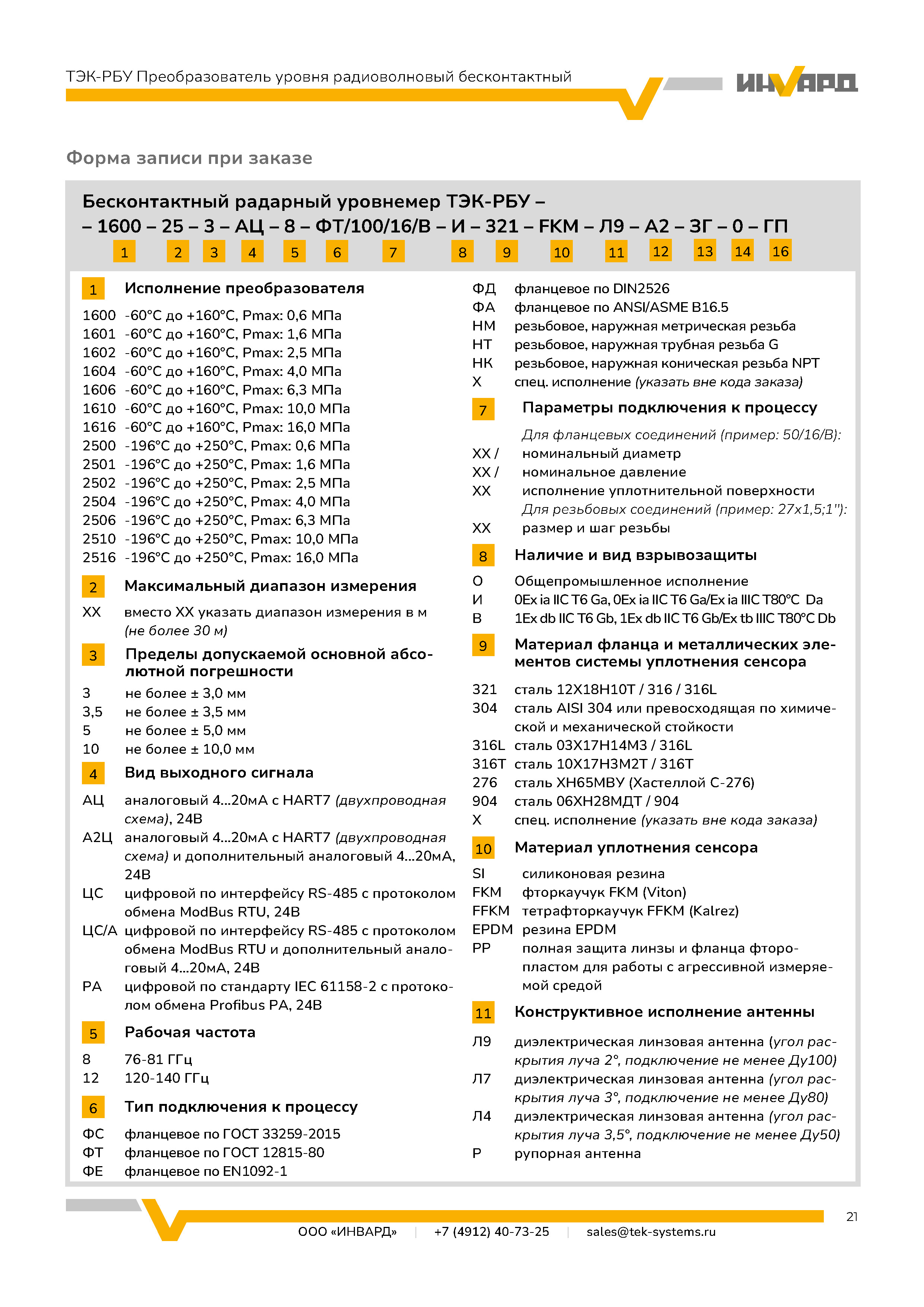

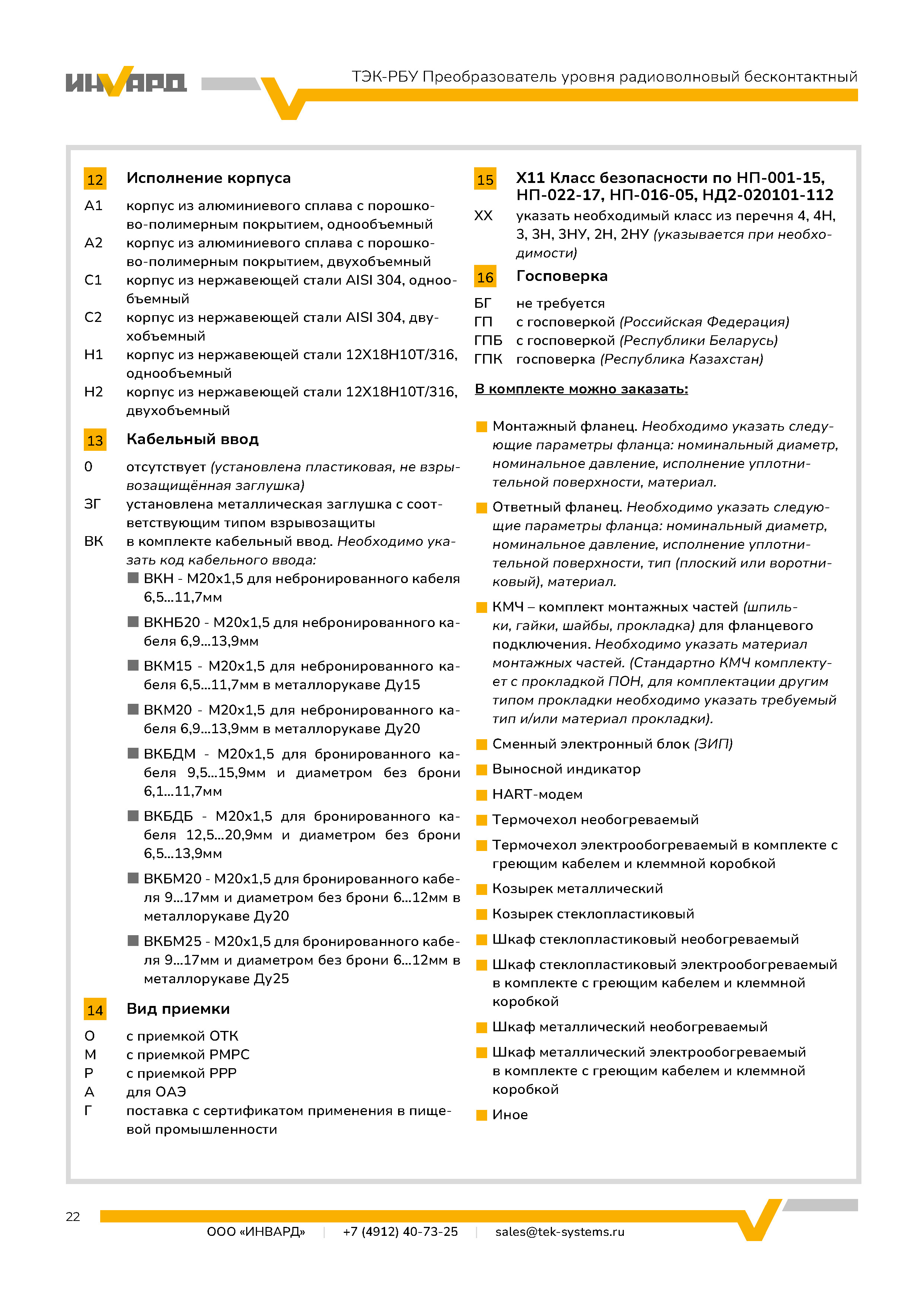

Форма записи при заказе ТЭК-РБУ

Фотогалерея

Дополнительное

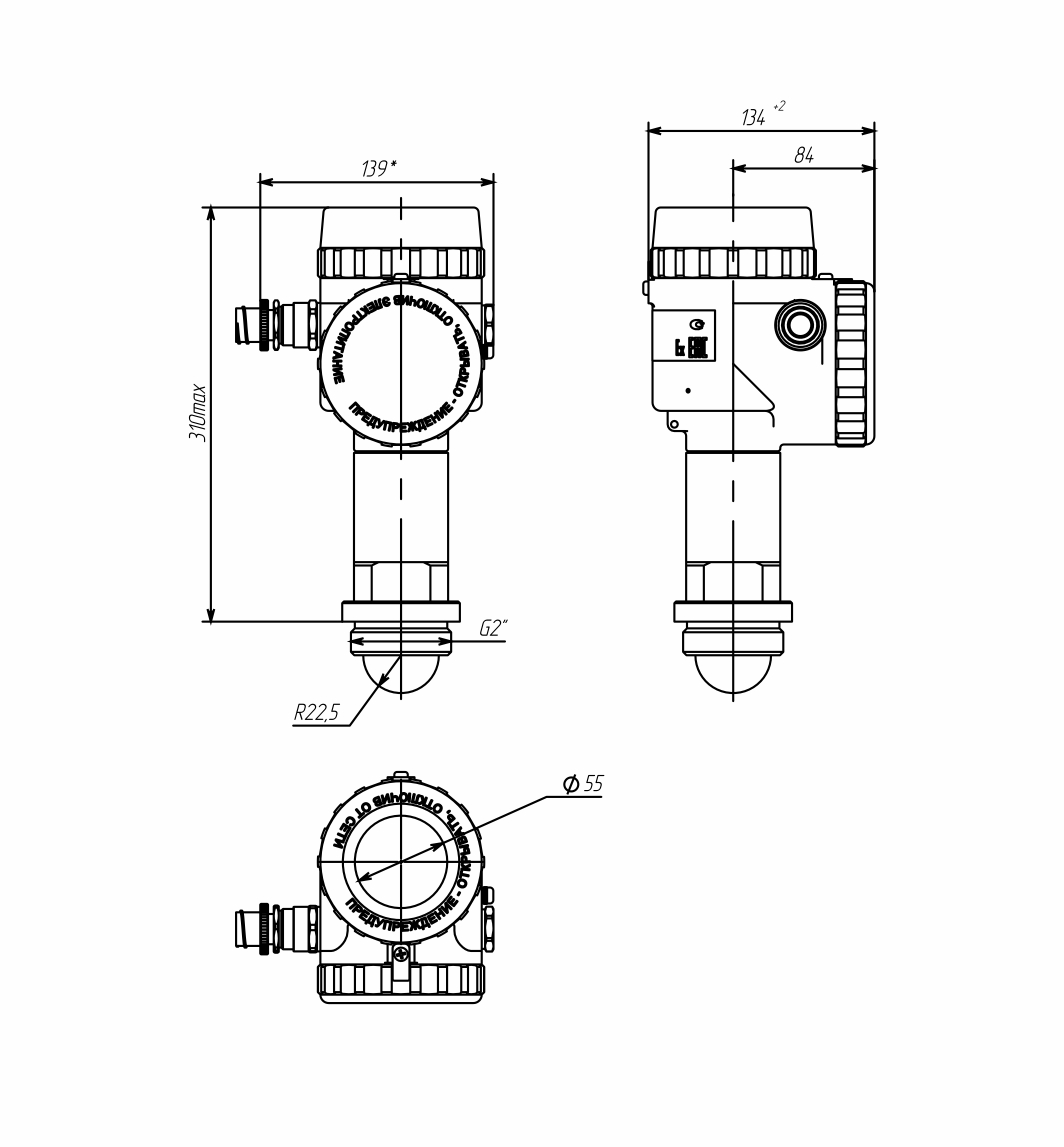

Габаритные чертежи

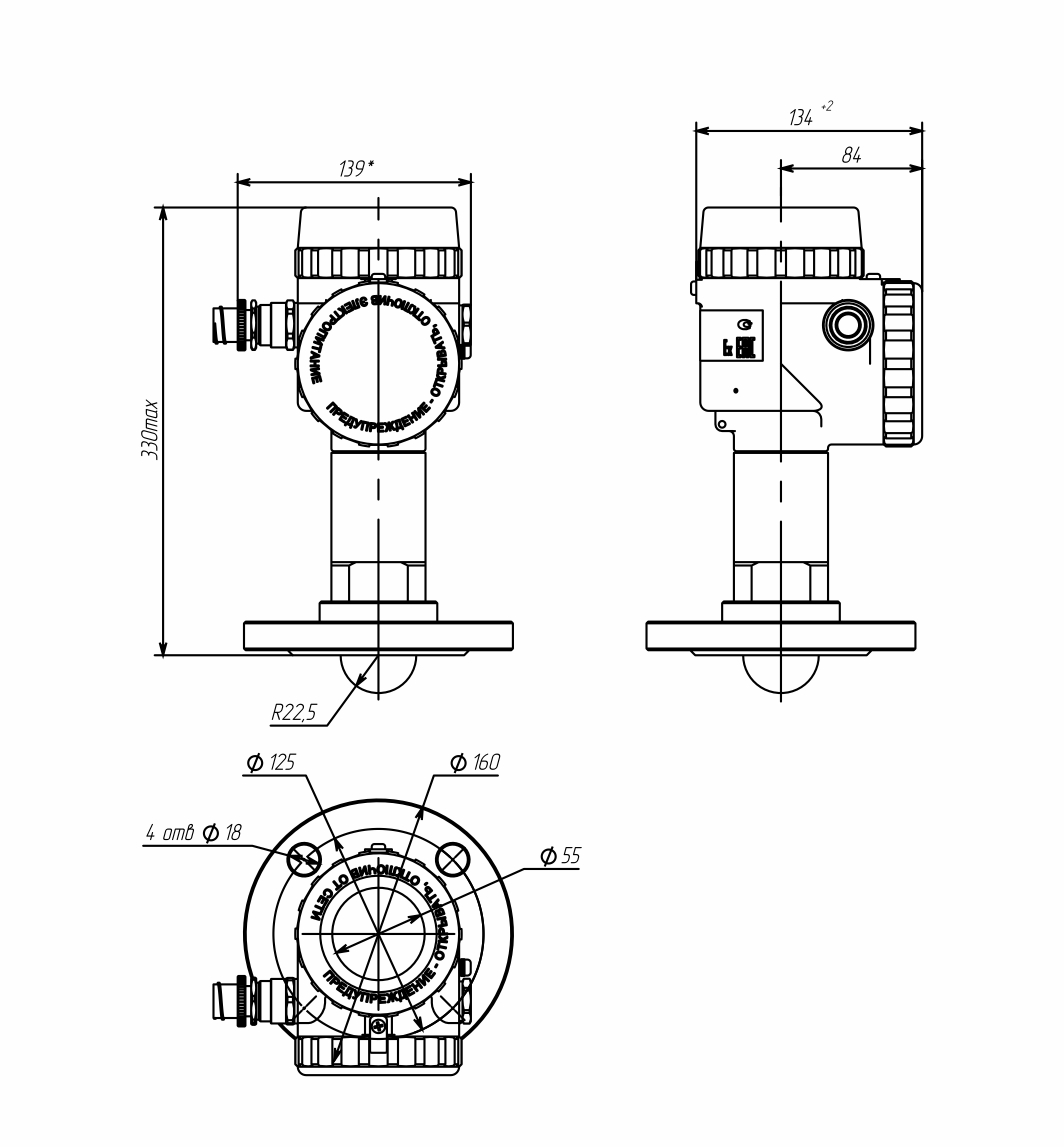

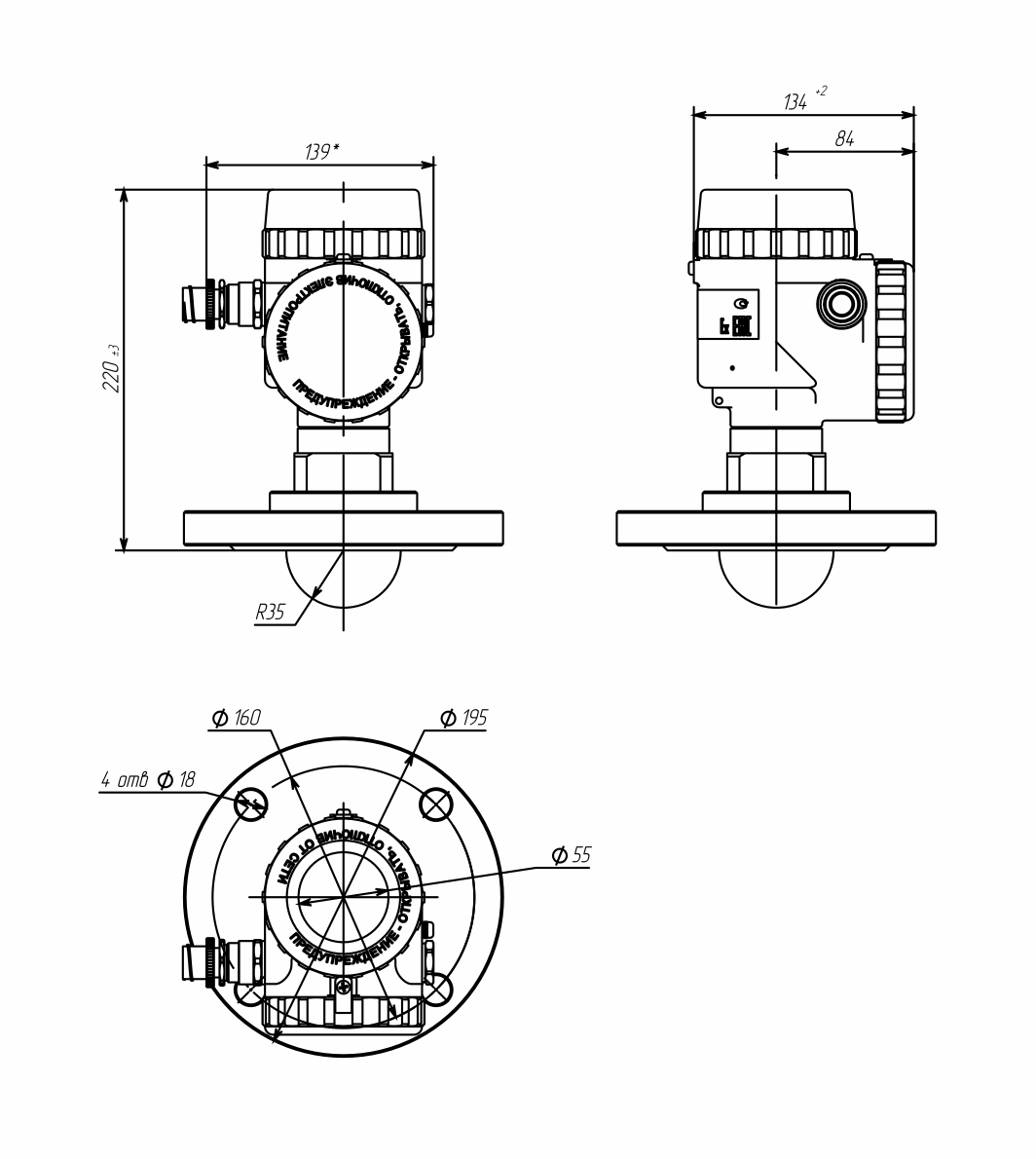

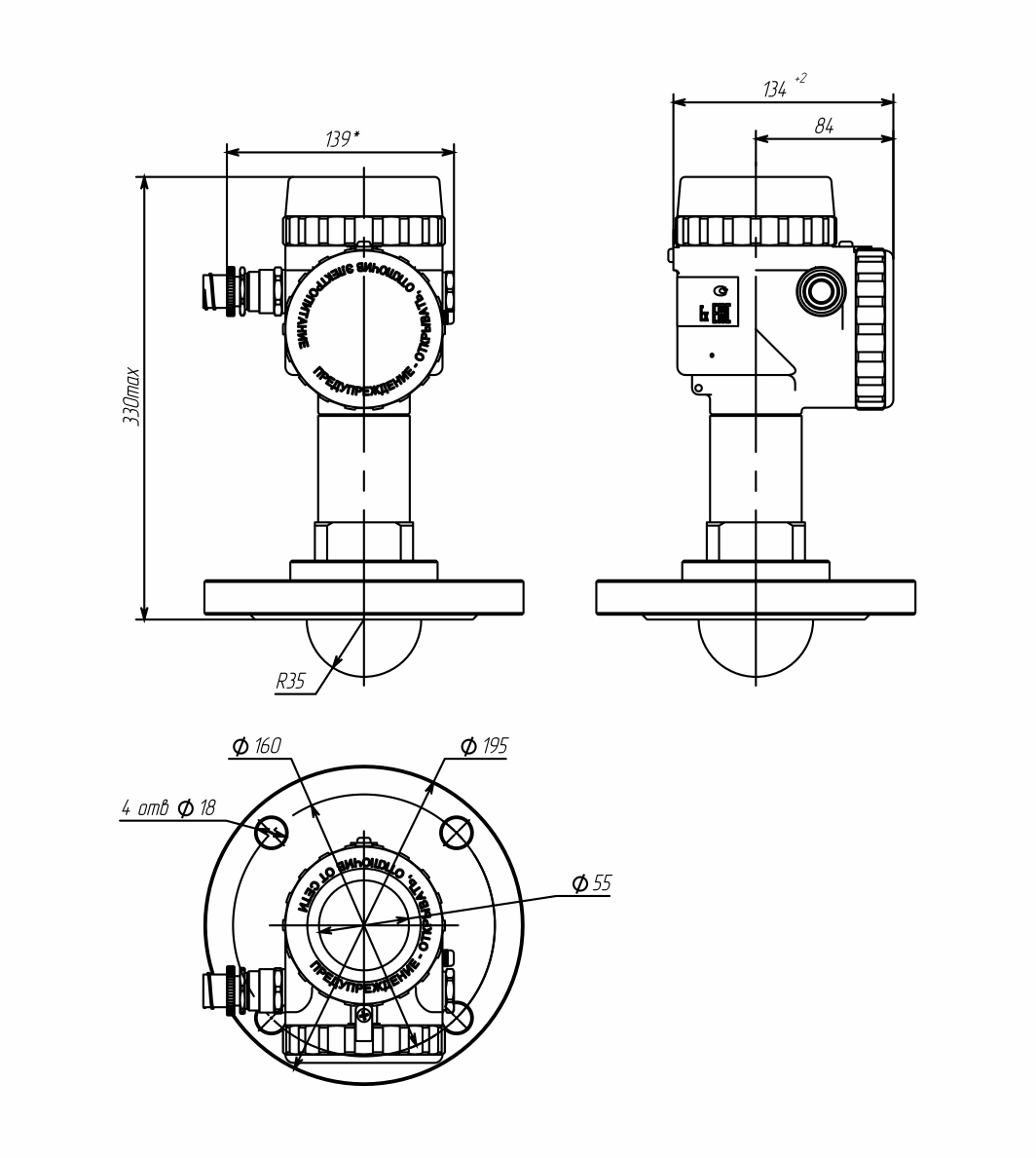

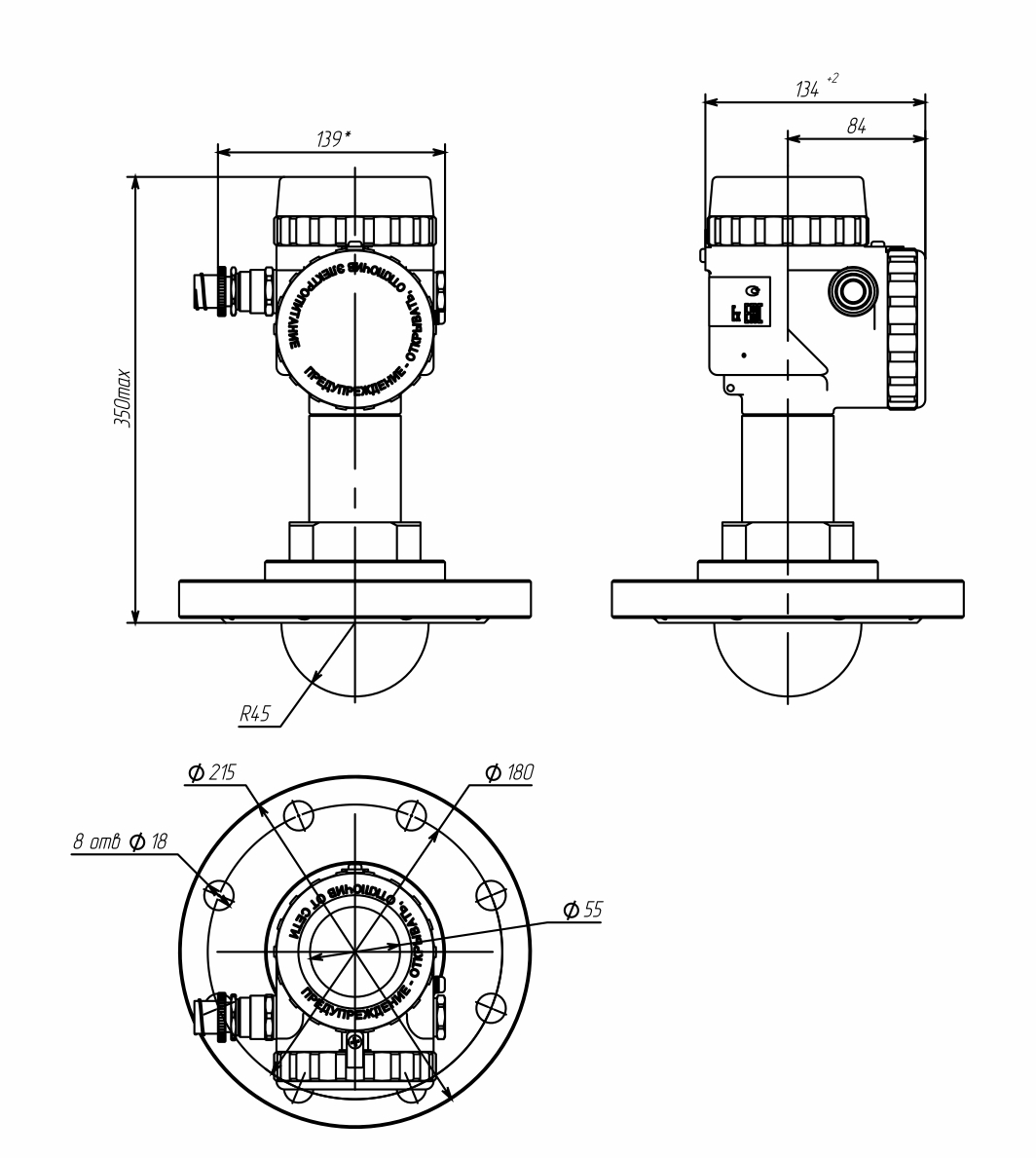

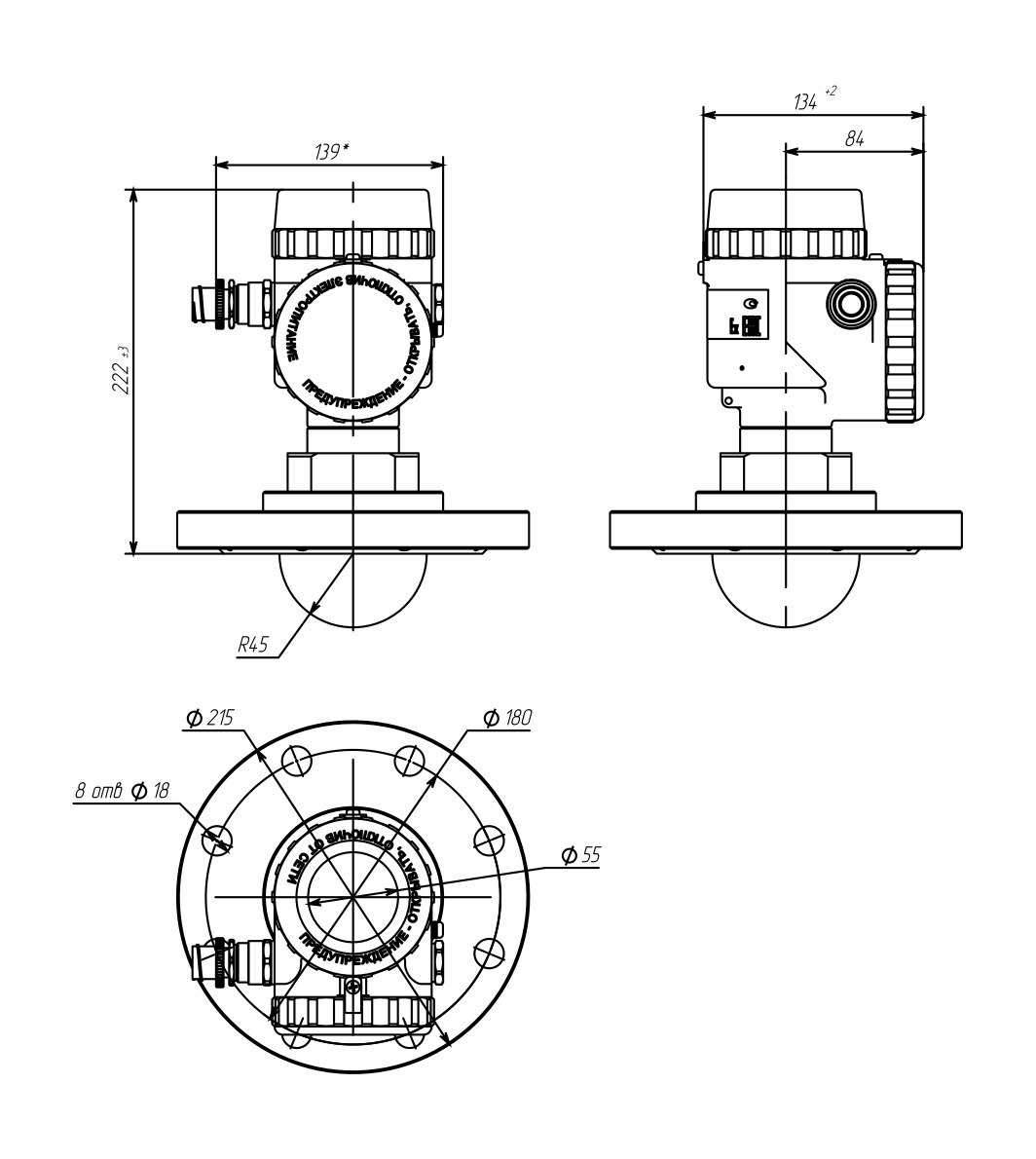

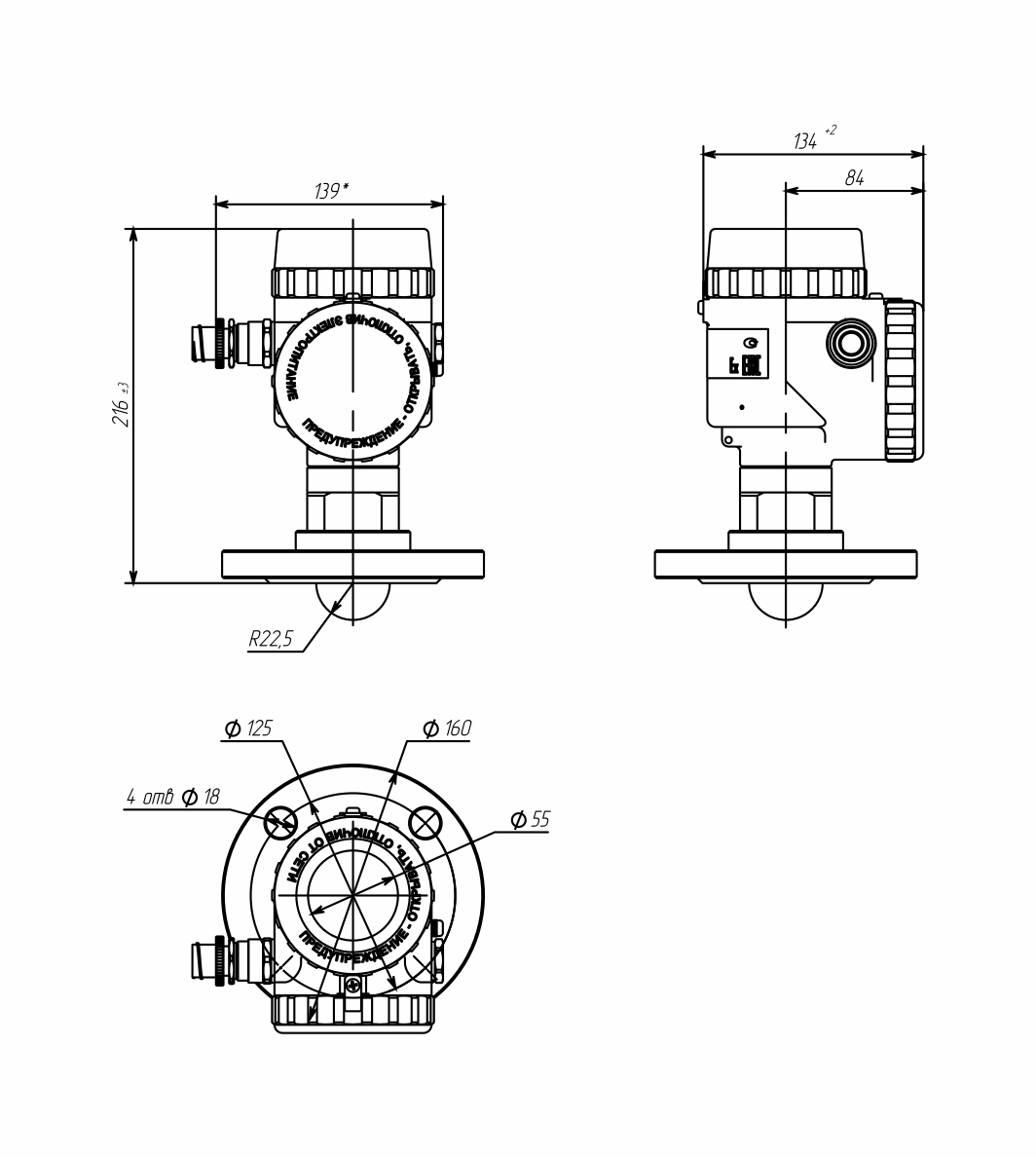

ТЭК-РБУ с фланцевым подключением и линзовой антенной Ø90	ТЭК-РБУ с фланцевым подключением и линзовой антенной Ø70

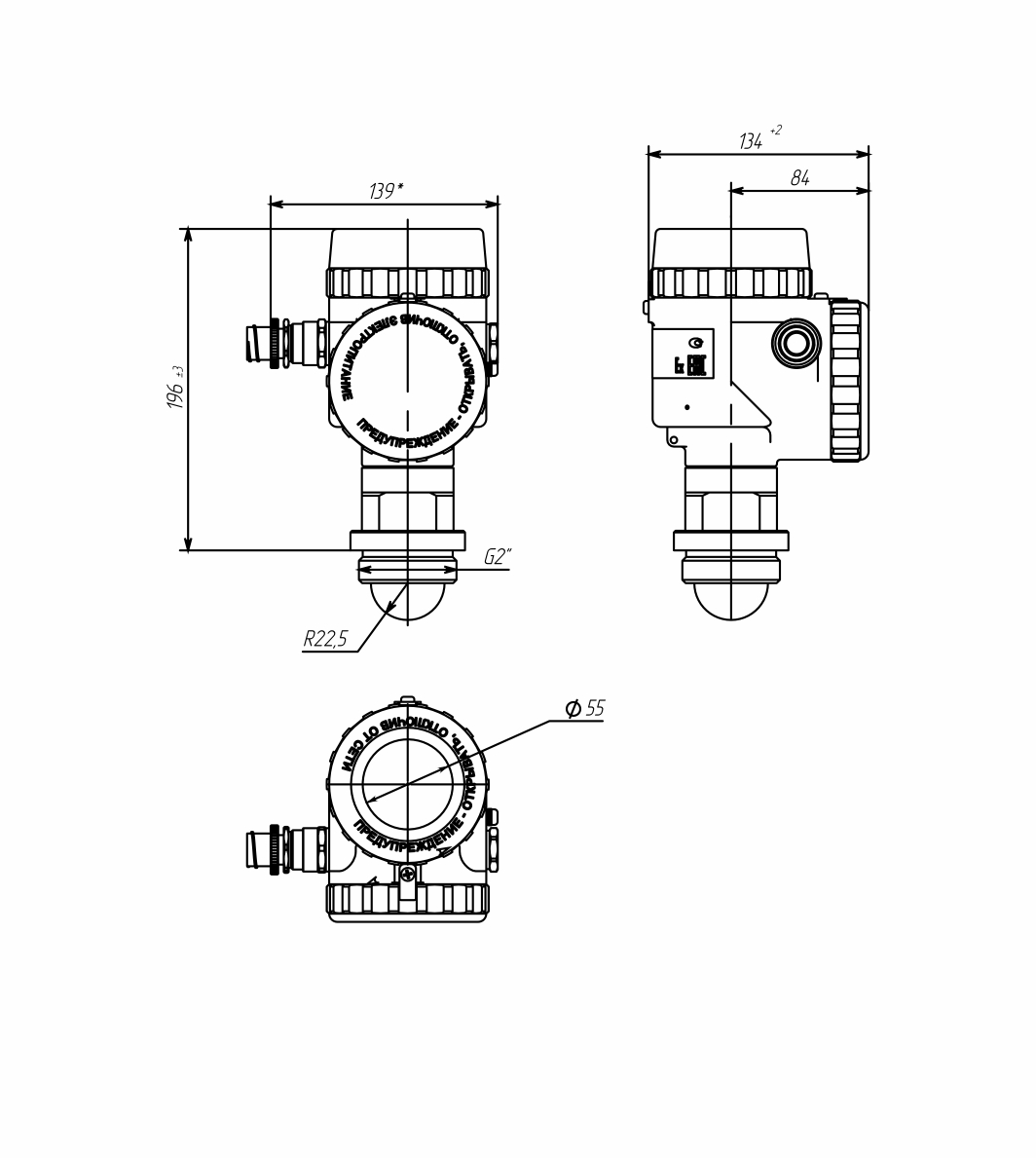

ТЭК-РБУ с фланцевым подключением и линзовой антенной Ø45	ТЭК-РБУ с резьбовым подключением и линзовой антенной Ø45

ТЭК-РБУ (высокотемпературное исполнение) с резьбовым подключением и линзовой антенной Ø45	ТЭК-РБУ (высокотемпературное исполнение) с фланцевым подключением и линзовой антенной Ø45

ТЭК-РБУ (высокотемпературное исполнение) с фланцевым подключением и линзовой антенной Ø70	ТЭК-РБУ (высокотемпературное исполнение) с фланцевым подключением и линзовой антенной Ø90
