Скачать техническое описание Руководство по эксплуатации
Скачать опросный лист| Стоимость | Срок поставки |
|---|---|
| от 45 000 руб. | от 20 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Давление процесса | до 16,0 МПа |
| Температура процесса | до +450°С |
| Скорость потока | • вода: от 0,1 до 1,5м/с • жидкие углеводороды: от 0,1 до 3м/с • газы: от 0,1 до 20м/с |
| Сертификация | ТР ТС 012/2011, ТР ТС 020/2011, ТР ТС 032/2011 Соответствует SIL2 (ГОСТ Р МЭК 61508) |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Скачать техническое описание Руководство по эксплуатации Скачать опросный лист| Стоимость | Срок поставки |
|---|---|
| от 45 000 руб. | от 20 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Давление процесса | до 16,0 МПа |
| Температура процесса | до +450°С |
| Плотность жидкости | 300 кг/м3 |
| Сертификация | ТР ТС 012/2011, ТР ТС 020/2011, ТР ТС 032/2011 Соответствует SIL2 (ГОСТ Р МЭК 61508) |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Скачать техническое описание Руководство по эксплуатации Скачать опросный лист| Стоимость | Срок поставки |
|---|---|
| от 45 000 руб. | от 20 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Давление процесса | до 16,0 МПа |
| Температура процесса | до +450°С |
| Плотность жидкости | 300 кг/м3 |
| Сертификация | ТР ТС 012/2011, ТР ТС 020/2011, ТР ТС 032/2011 Соответствует SIL2 (ГОСТ Р МЭК 61508) |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |

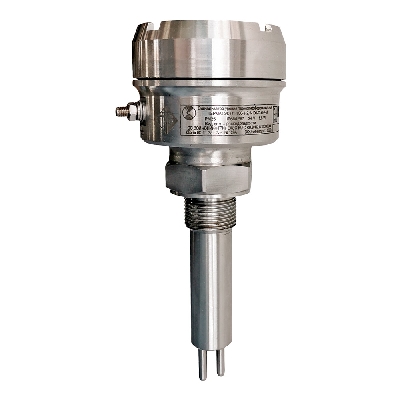

Термодифференциальные датчики уровня (ТЕРМАТЭК-У, ТЕРМАТЭК-РС, ТЕРМАТЭК-П)
Приборы ТЕРМАТЭК датчик потока (наличие, отсутствие, скорость), работа которого основана на процессе теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора представляет собой два термосопротивления, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Еще большее изменение происходит при наличии потока жидкости. Для поддержания постоянной разницы температур между термосопротивлениями автоматически увеличивается мощность нагрева, что и является критерием для определения типа среды, в которую погружен сенсор, или наличия/отсутствия потока.
Особенности работы датчиков и приборов
Сигнализаторы ТЕРМАТЭК выполнены в корпусе из нержавеющей стали 12Х18Н10Т в моноблочной конструкции. На корпусе датчика присутствует светодиодная индикация состояния. Датчики состоят из электронного блока и совмещенного с ним сенсора. Также есть опциональные вторичные блоки, позволяющие вынести основную электронную часть на расстояние от точки монтажа датчика. Термодифференциальные сигнализаторы состоят из зонда и двух температурных резисторов, заключенных в оболочку из нержавеющей стали. Прибор контролирует следующие состояния:
- предельный либо рабочий уровень жидкой среды;
- уровень раздела сред жидкостей с разными параметрами;
- сигнализирует об отсутствии либо наличии потока газовой и жидкой среды;
- скорость потока газовых и жидких сред.
Область применения приборов
Данный прибор используют в следующих областях промышленности:
- химической и нефтехимической отрасли;
- танкерах, речных и морских судах;
- атомной промышленности;
- морских буровых платформах;
- химовозах и газовозах;
- жилищно-коммунальном хозяйстве;
- производстве строительных материалов;
- пищевой промышленности;
- сельском хозяйстве;
- металлургической и горно-обогатительной отрасли;
- распределении, очистке и производстве воды.
Отличительные конструктивные особенности
Прибор имеет отличительные особенности конструкции:
- Практически полное отсутствие импортных материалов и комплектующих изделий, широкий выбор материалов корпуса и сенсора, прочная надежная конструкция – полностью сварной корпуса, отсутствуют подвижные элементы.
- Широкий диапазон рабочих давлений и температур - максимально-допустимые показатели температуры – 450 °C, давления 160 Бар.
- Автоматический контроль исправности и самодиагностика.
- Отсутствие чувствительности к вибрациям, сохранение номинальных показателей работы в условиях высокой вязкости, пенистой или кипящей среды.
- Нечувствительность к загазованности, твердым включениям, изменению диэлектрической проницаемости.
Приборы используют в случаях, когда необходимо сигнализировать наличие и измерять скорости потока жидкостей и газов контролировать утечку насосов, задвижек, определять границу раздела между водой и нефтью.
Специфика применения прибора на разделе фаз
Как сказано выше, одним из основных применение ТЕРМАТЭК является контроль наличия или измерение скорости потока. Однако, другой, но не менее важной областью применения термодифференциальных датчиков является определение границы раздела сред:
- газ-жидкость;
- газ-нефть-вода;
- газ-газовый конденсат-вода;
- жидкость-жидкость;
- пена-жидкость.
Преимущества покупки в компании Инвард
Сигнализаторы и датчики, отвечающие за правильное функционирование самых различных систем и, как главное, безопасность работы производственного предприятия, выгодно и правильно покупать в компании Инвард.
- В ходе производится используются только высококачественные комплектующие, надежные комплектующие элементы, контроль ОТК выполняется в соответствии с утвержденными стандартами ISO.
- Каждый прибор проходит полный комплекс приемо-сдаточных испытаний в соответствии с ТУ, или любыми другими специальными требованиями клиента.
- Благодаря полному циклу производства и контроля, локализованному на производственной площадке завода САМ в г. Рязань, мы готовы предложить нашим Клиентам короткие сроки поставки и адекватные цены на нашу продукцию.
