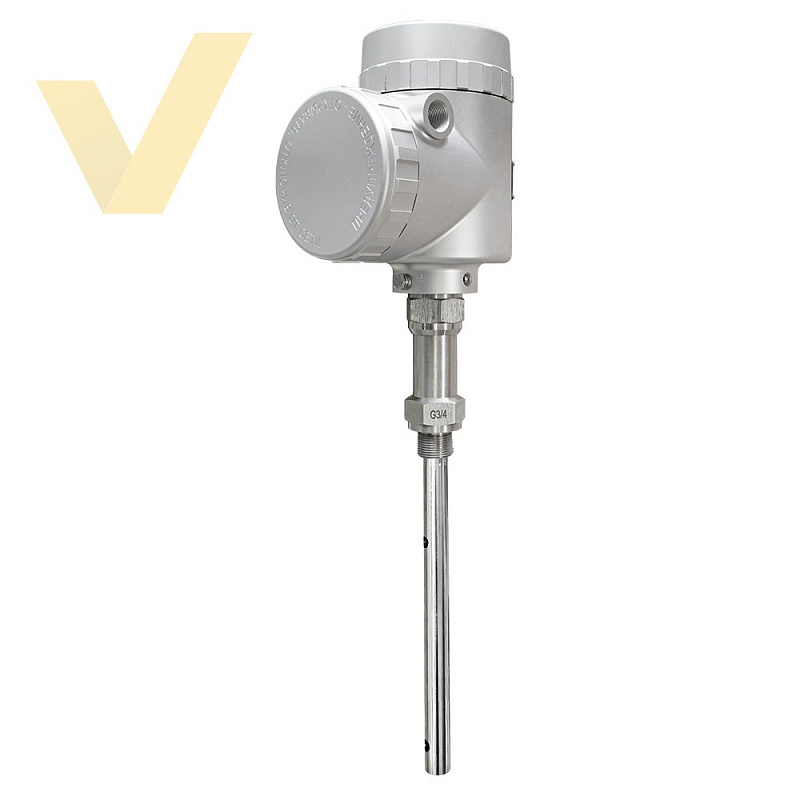

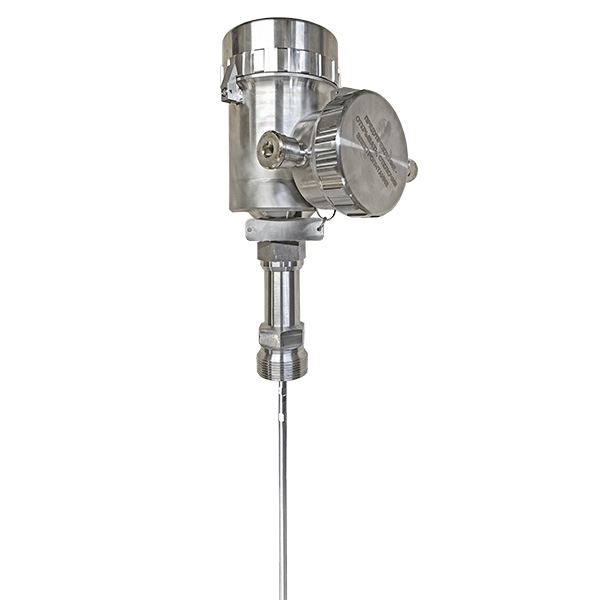

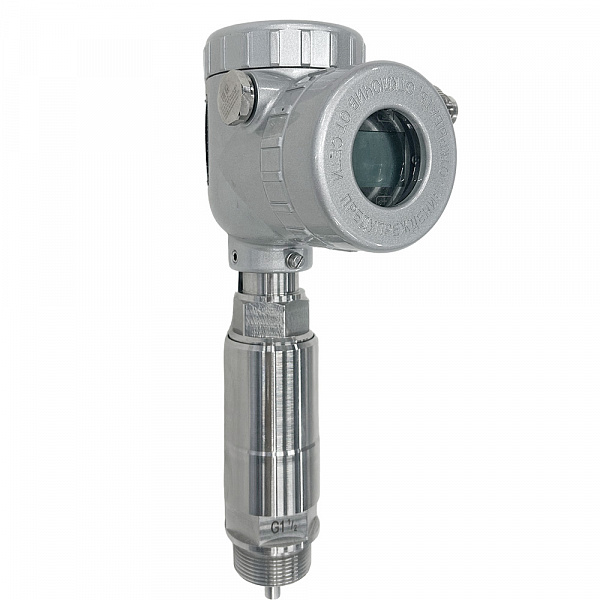

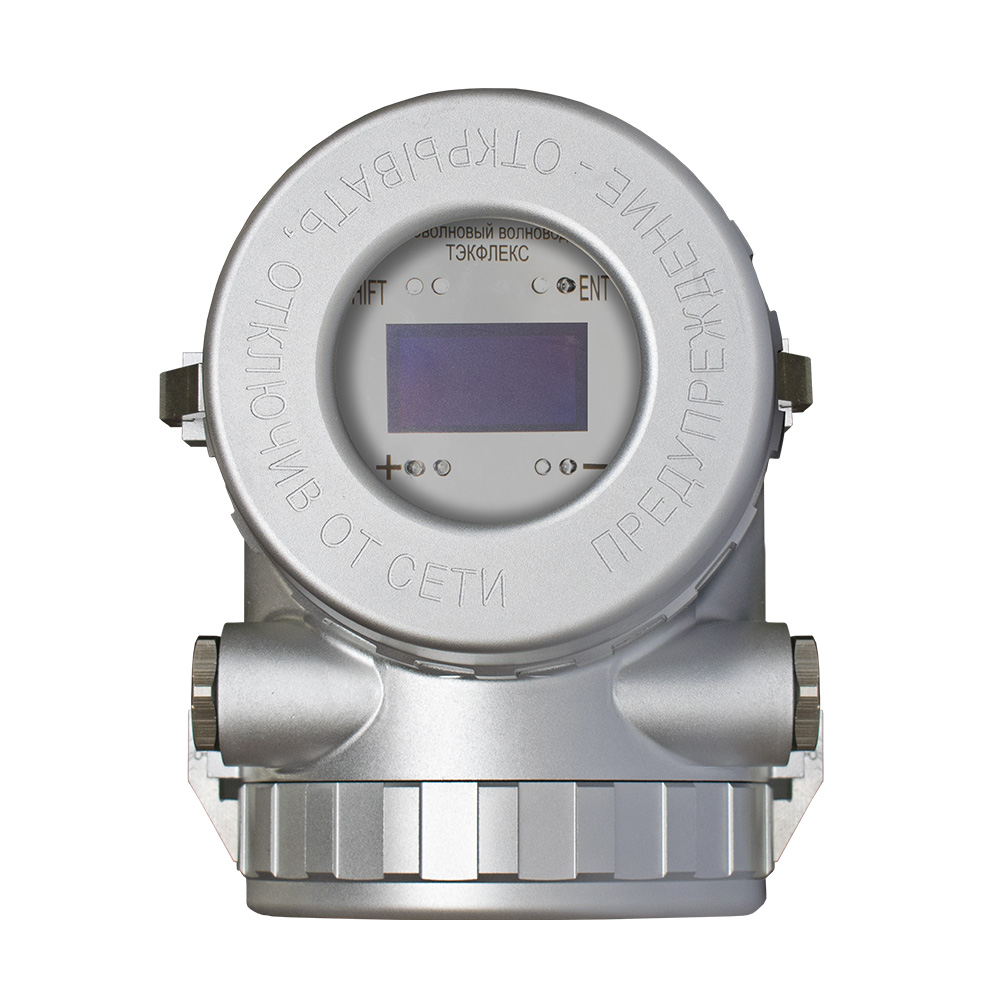

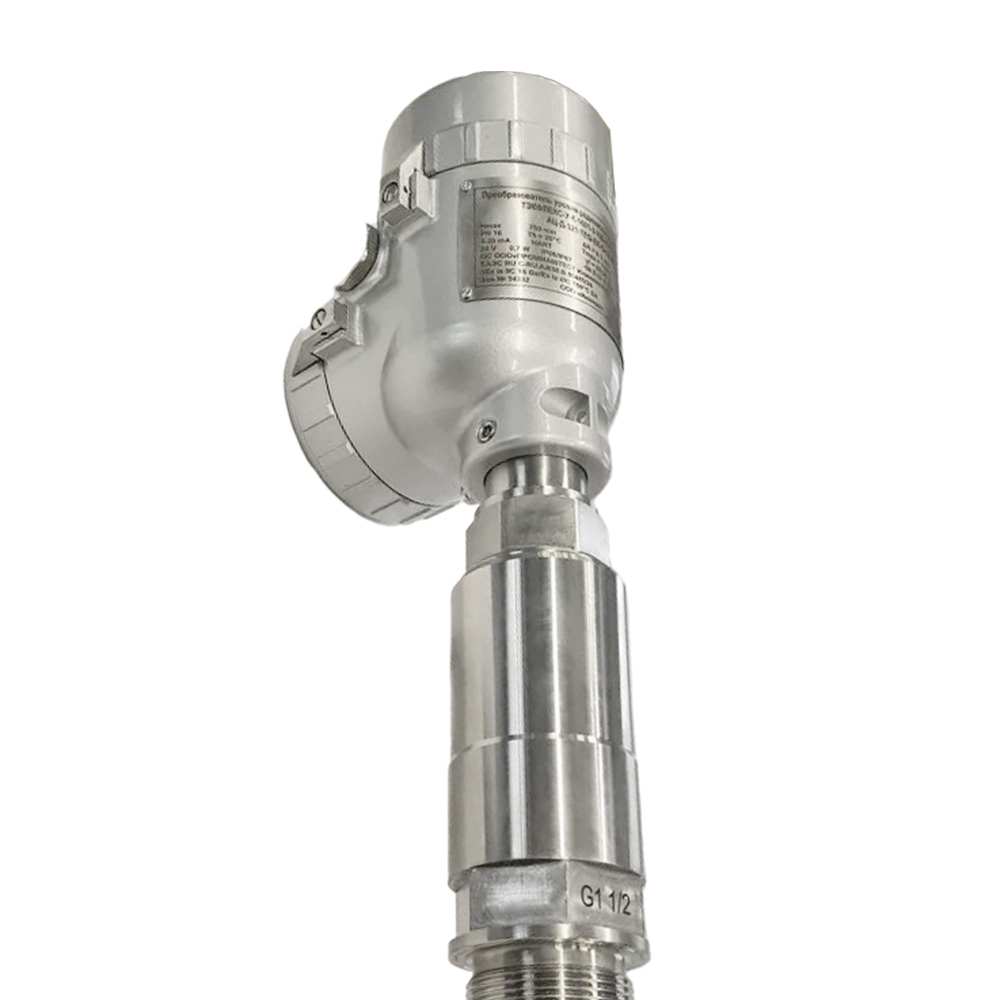

Волноводные рефлекс-радарные уровнемеры ТЭКФЛЕКС

Описание

Давление

до 35 МПа

Температура

от -200°С до +450°С

Диапазон измерения

до 24 000 мм

диэлектрика среды

мин. 1,4

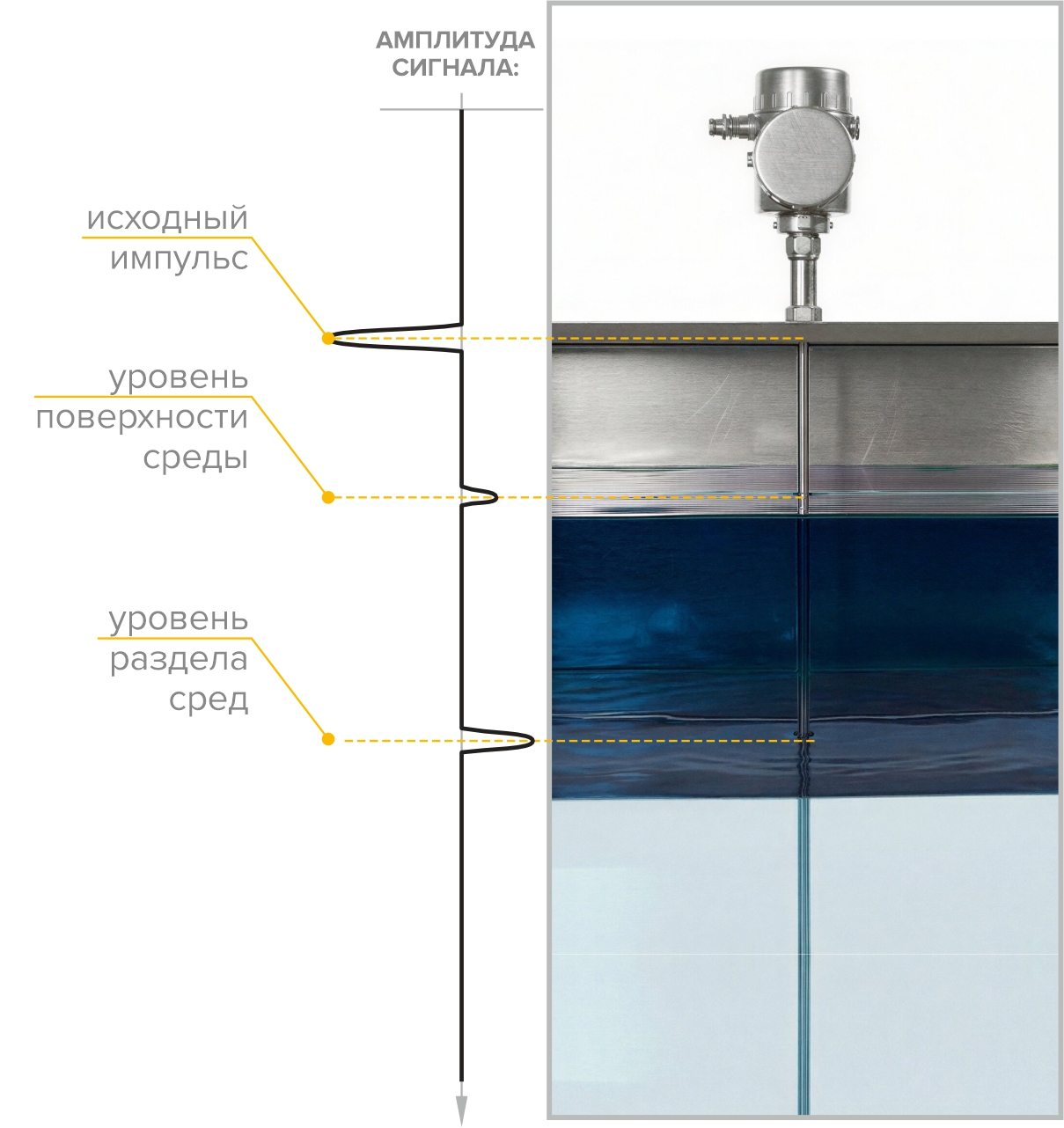

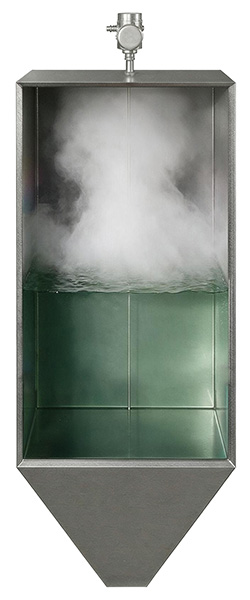

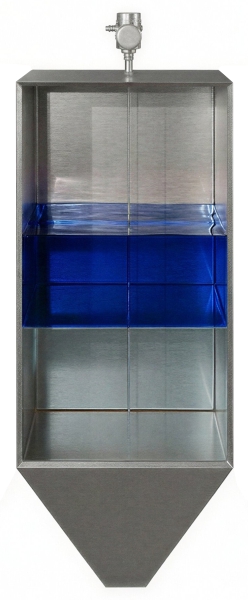

Принцип работы

Микроимпульсный уровнемер предназначен для непрерывного изменения уровня жидкостей любой плотности, сыпучих сред или пульпы. При этом, единственным ограничивающим фактором для применения прибора данного типа является диэлектрическая проницаемость измеряемой среды (не ниже 1,4). Действие волноводного радарного уровнемера основано на технологии рефлектометрии - TDR. Излучатель генерирует электромагнитный импульс, который направляется со скоростью света по волноводу. Достигнув поверхности среды, диэлектрическая проницаемость которой отличается от газовоздушной смеси, расположенной над измеряемой средой (или раздела фаз между двумя жидкостями, с различной диэлектрической проницаемостью), импульс частично отражается и отправляется в противоположную сторону к приёмнику. По интервалу времени между отправкой сигнала и приёмом отраженного импульса, в соответствии с алгоритмом, вычисляется уровень измеряемого вещества. Рефлекс-радарный уровнемер TDR оснащается блоком электроники, который проводит вычисления, а также контролирует отправку и приём импульса с учетом дополнительных параметров, таких как температура, плотность, давление, диэлектрическая постоянная и ряд других факторов.

ВАЖНО! Рефлекс-радарные уровнемеры TDR могут осуществлять измерения уровня границы раздела двух жидких сред, при условии, что они характеризуются разными параметрами диэлектрической проницаемости.

Подходит для измерения:

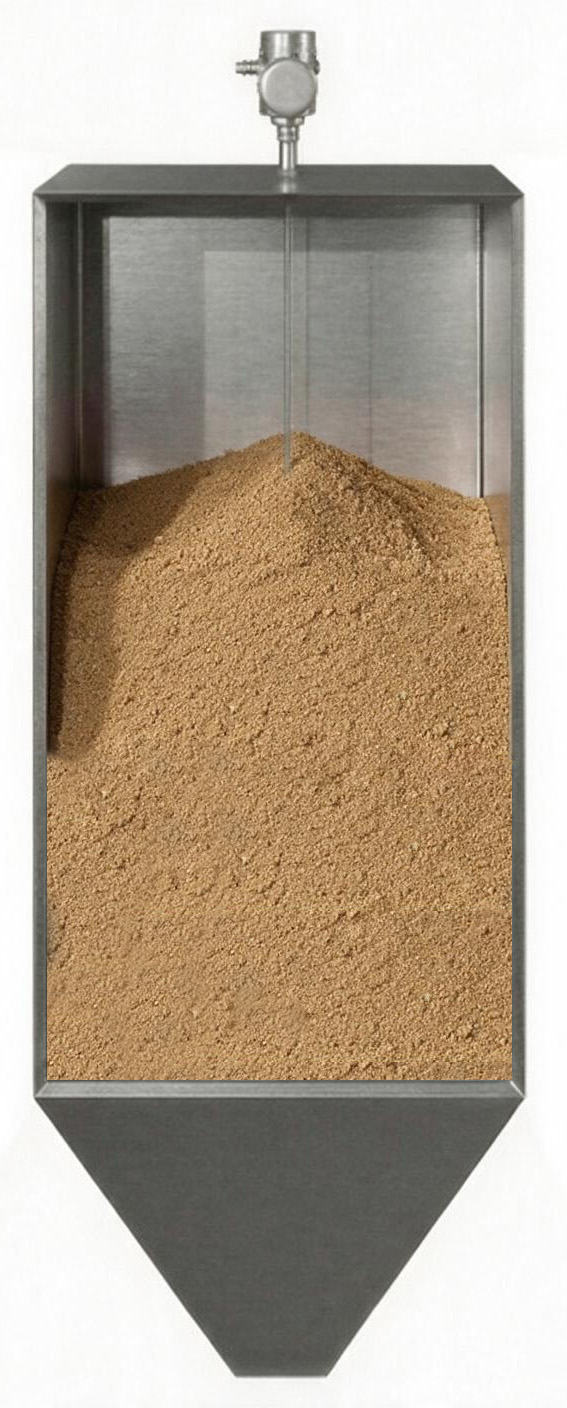

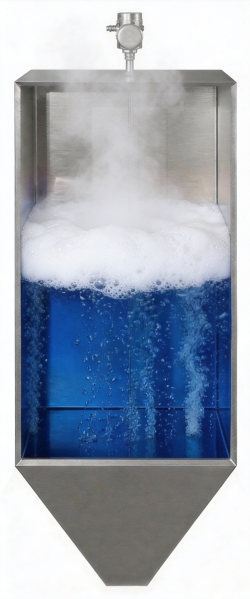

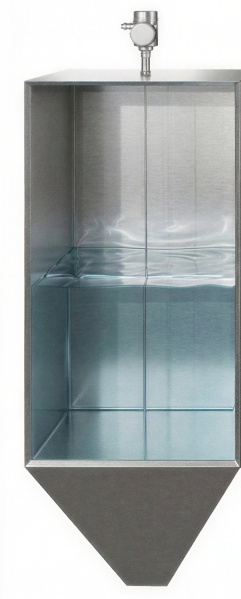

Жидких сред	Одновременно уровня жидкой среды и уровня раздела газ-жидкость	Жидких сред с насыщенным паром	Жидких сред кипящих в том числе с пеной	Сыпучих сред

Варианты исполнения

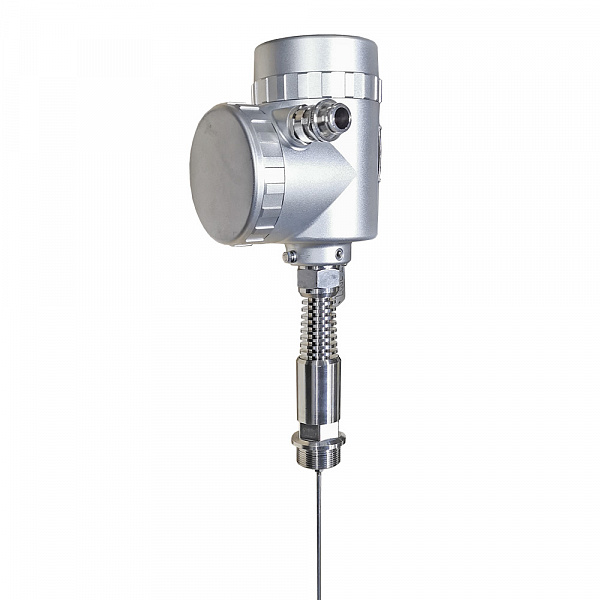

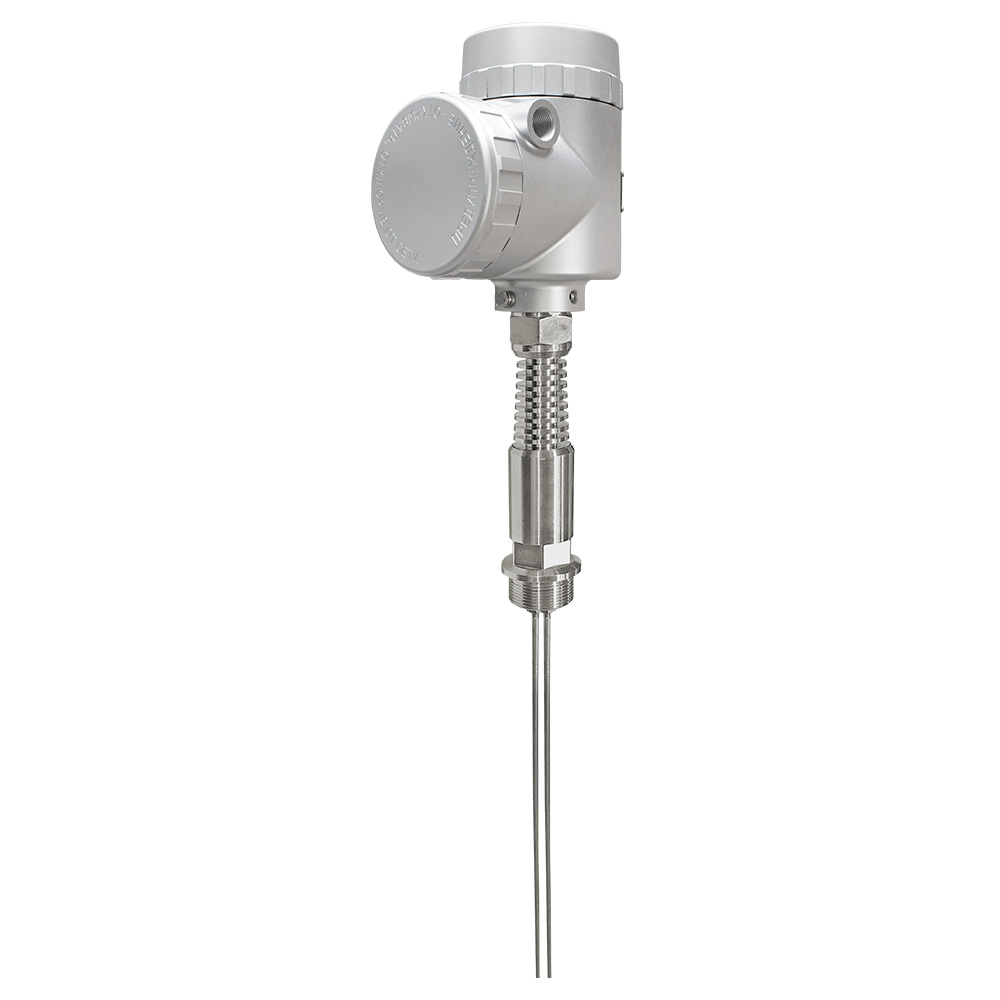

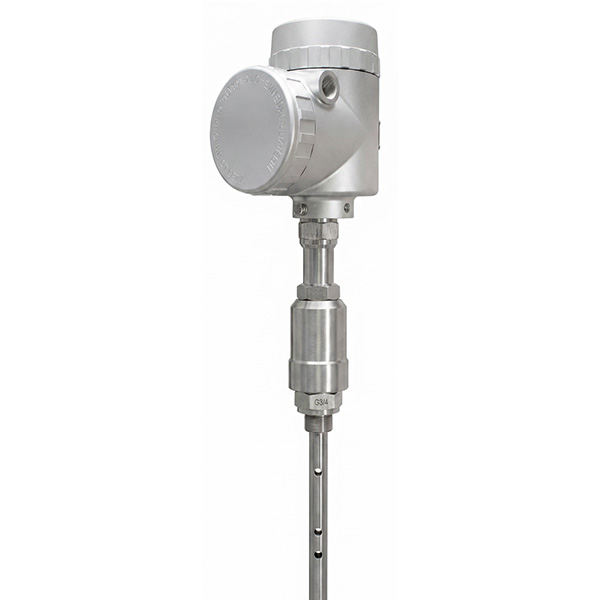

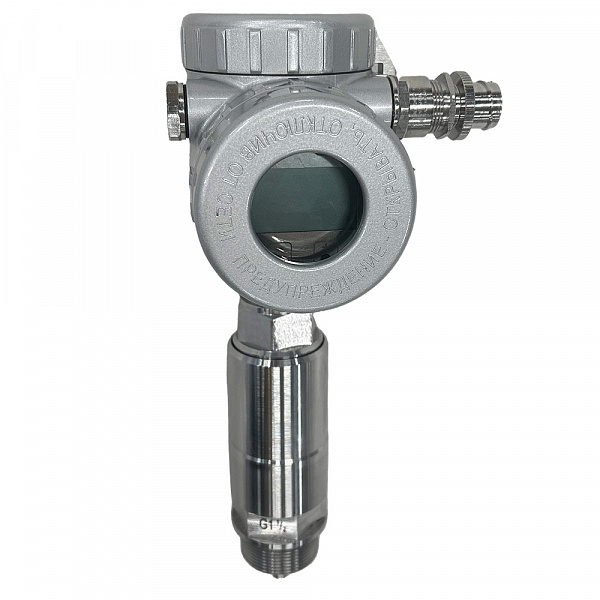

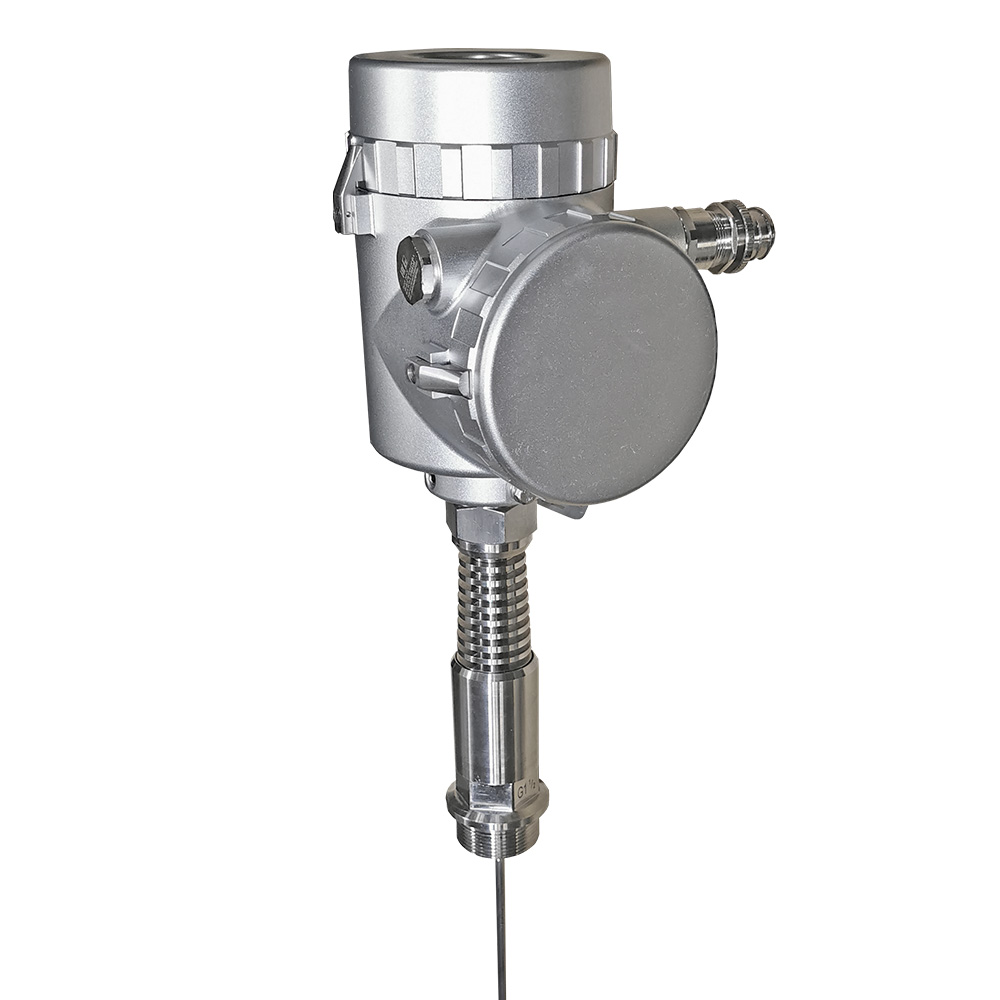

Стандартное исполнение	Высокотемпературное исполнение	Криогенное исполнение

Волновод из нержавеющей стали с уплотнением из EPDM либо FKM/FFKM. Подходит для измерения уровня воды и светлых нефтепродуктов в большинстве технологических процессов.	Уплотнение из терморасширенного графита ТРГ и теплоотвод исключают деградацию уплотнения и перегрев электронного блока при высоких температурах процесса.	Для сжиженных газов с низкой диэлектрической проницаемостью применяют коаксиальный волновод. Он подавляет влияние кипения и пенообразования при заполнении резервуара.
• Температура среды: −60…+160°C • Давление: от 1,6 до 35,0 МПа	• Температура среды: −196…+450°C (по спецзаказу до +600 °C) • Давление: до 35,0 МПа	• Температура среды: от −196°C • Давление: до 35,0 МПа • Минимальная ε среды 1,2

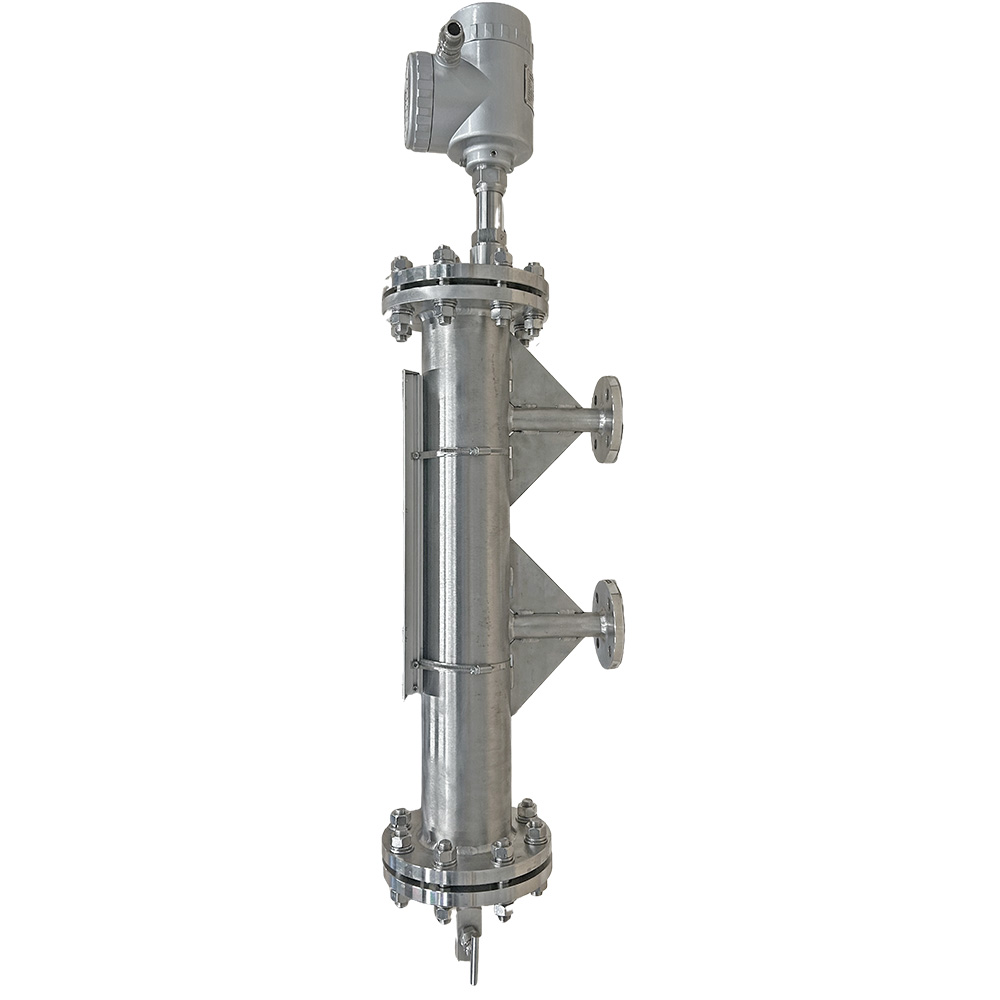

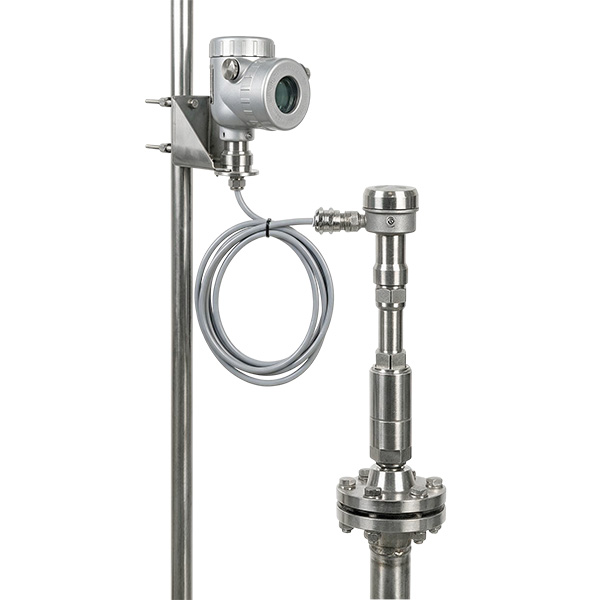

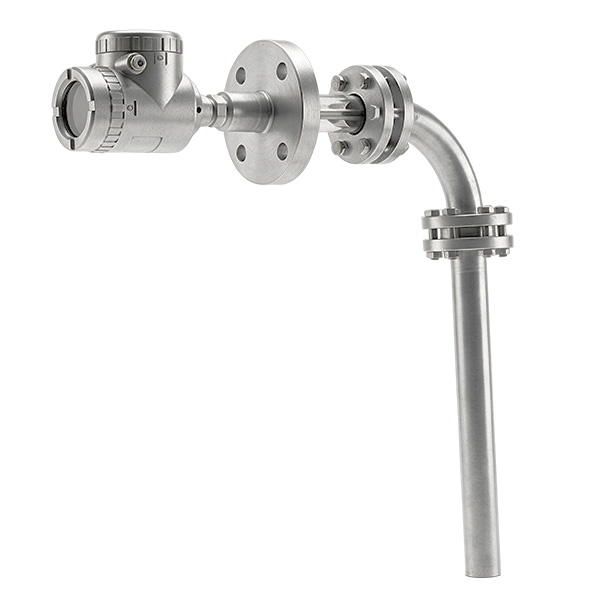

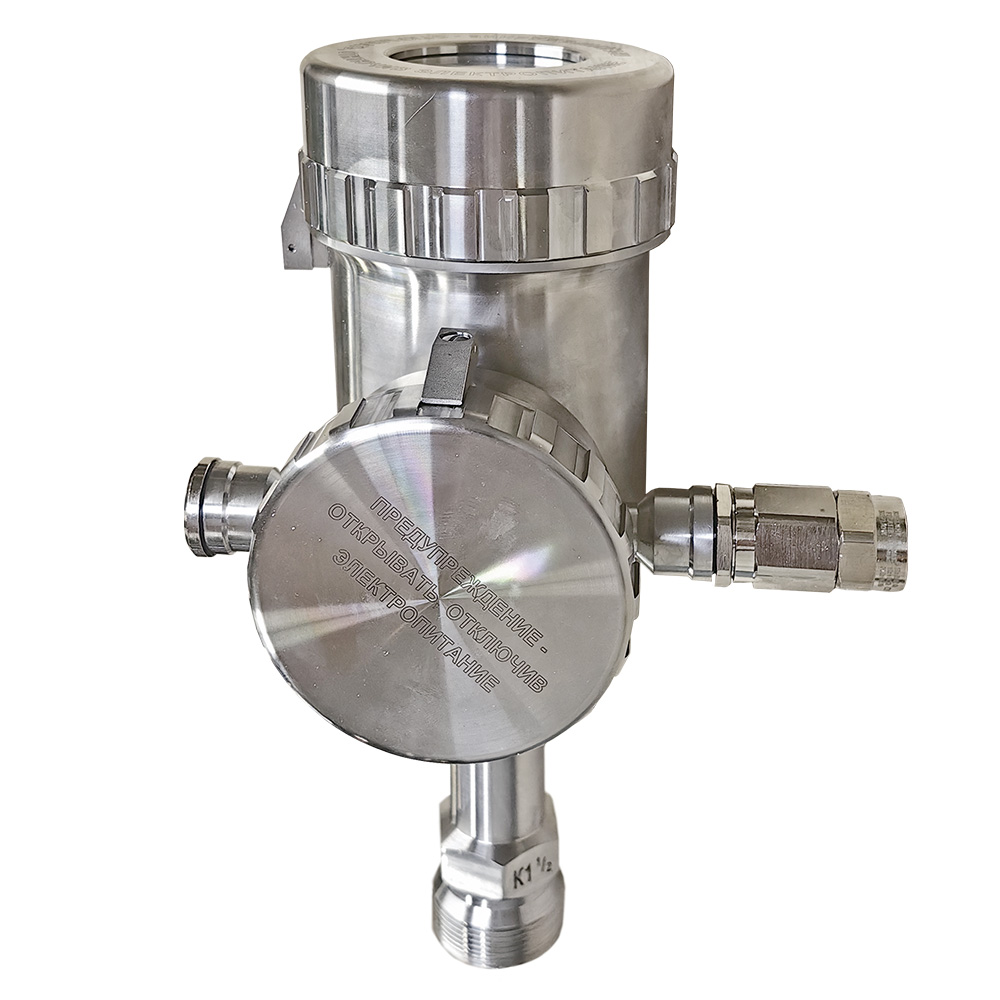

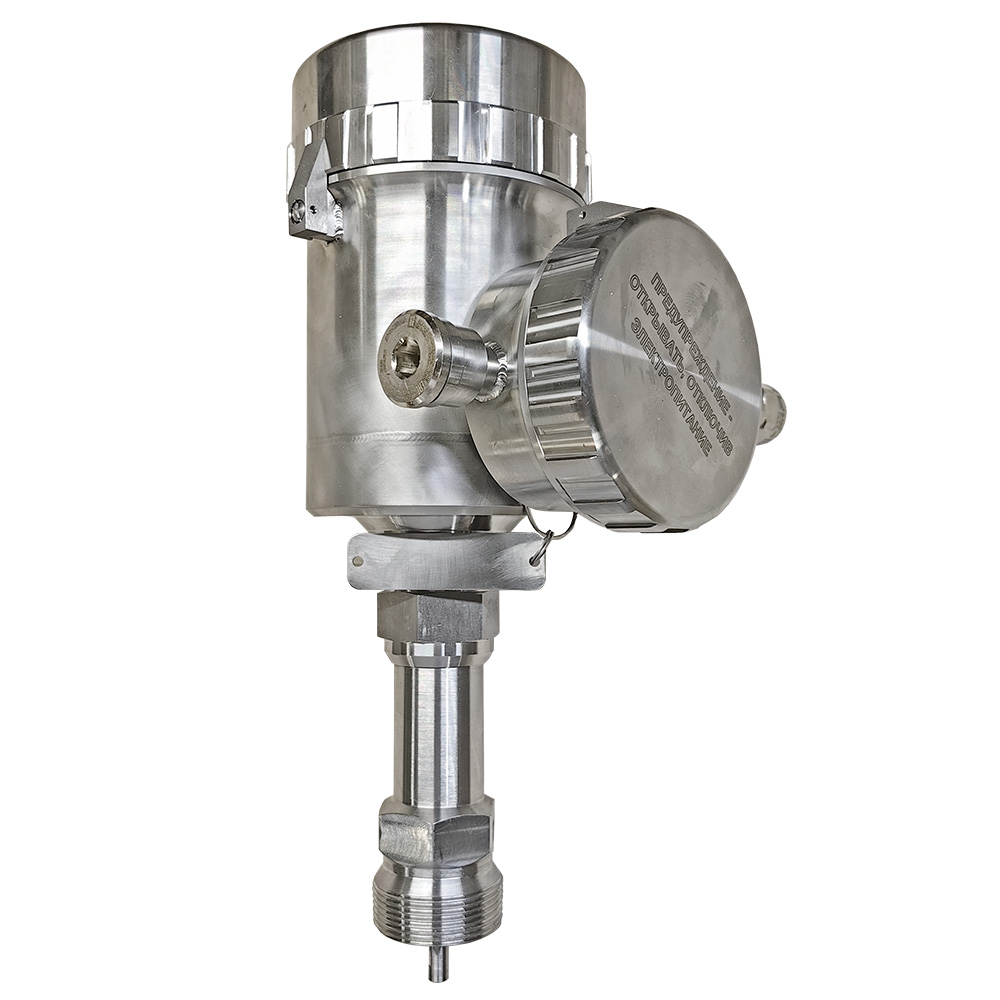

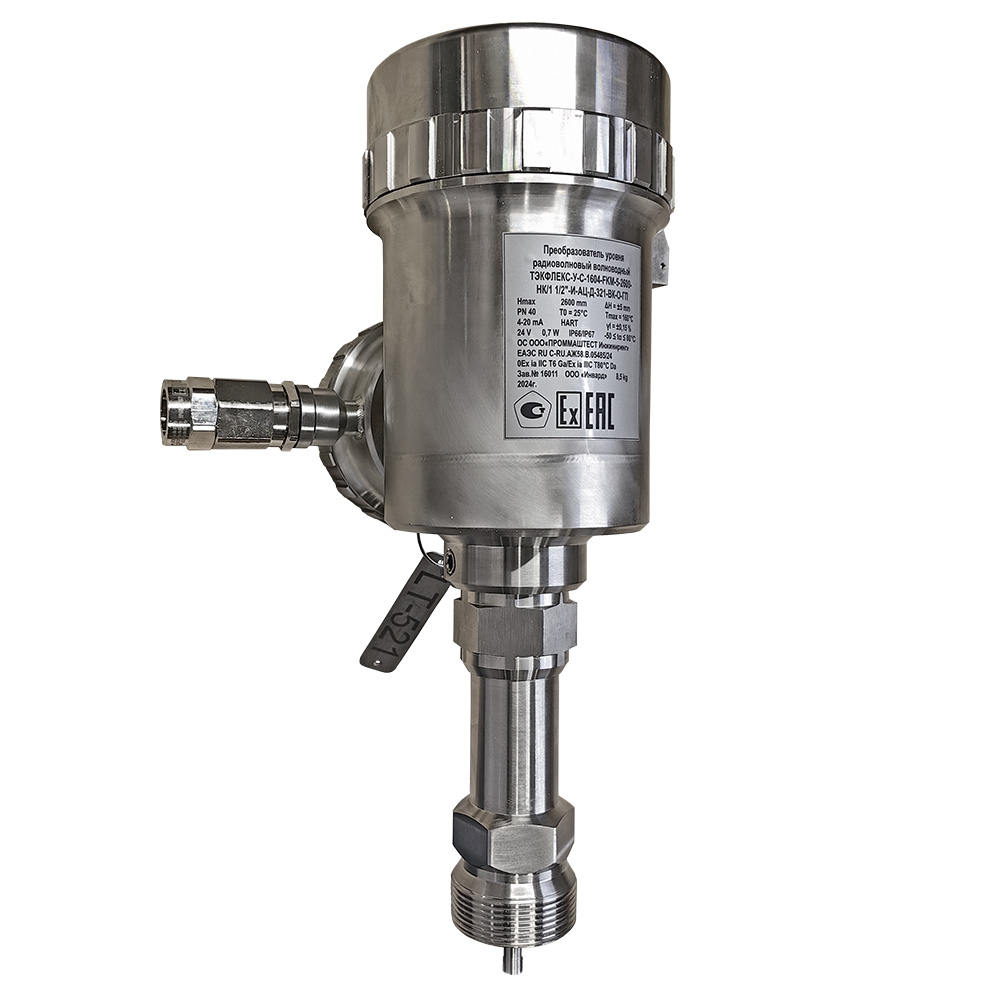

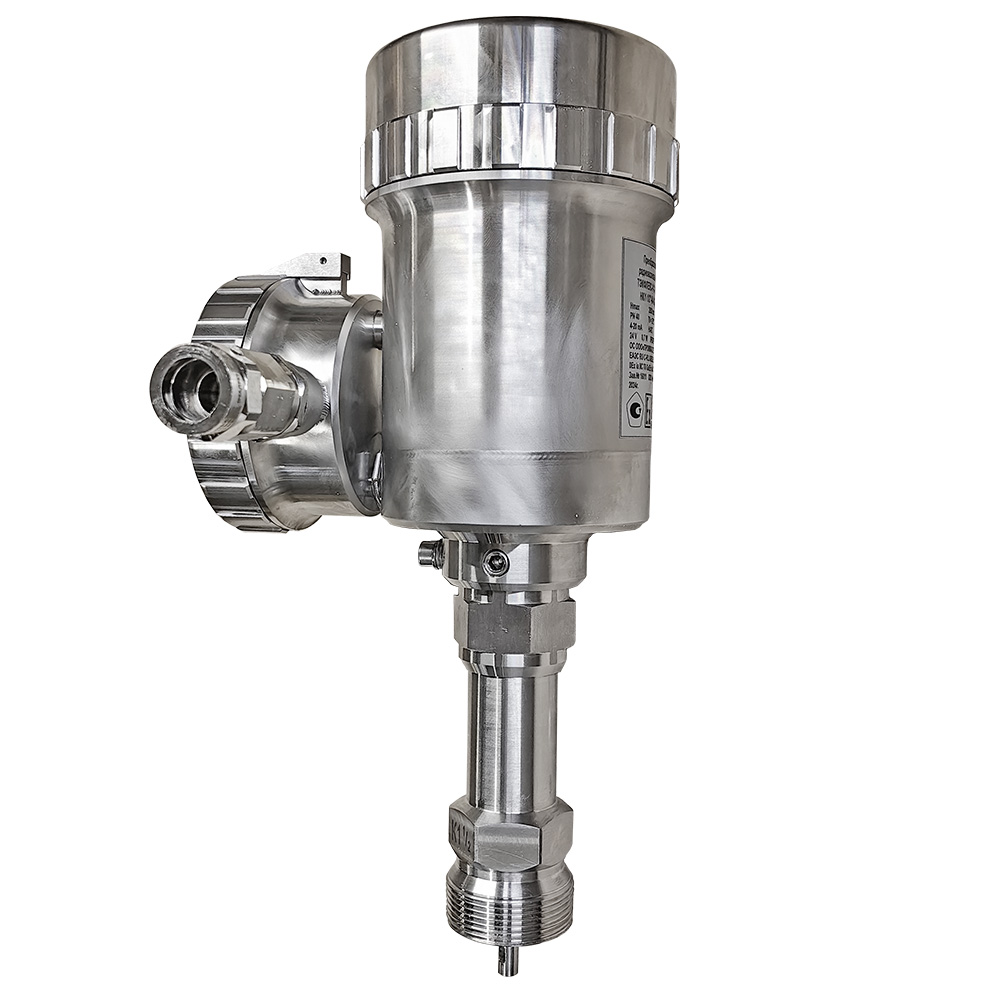

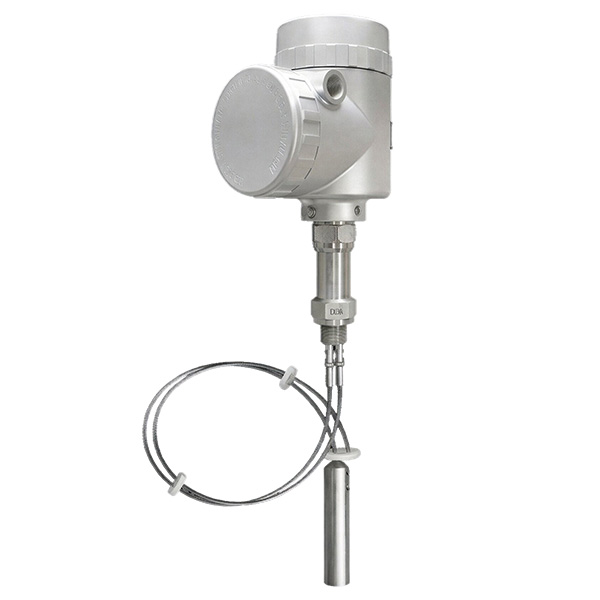

Кислотостойкое исполнение	Морское исполнение	Раздельное исполнение

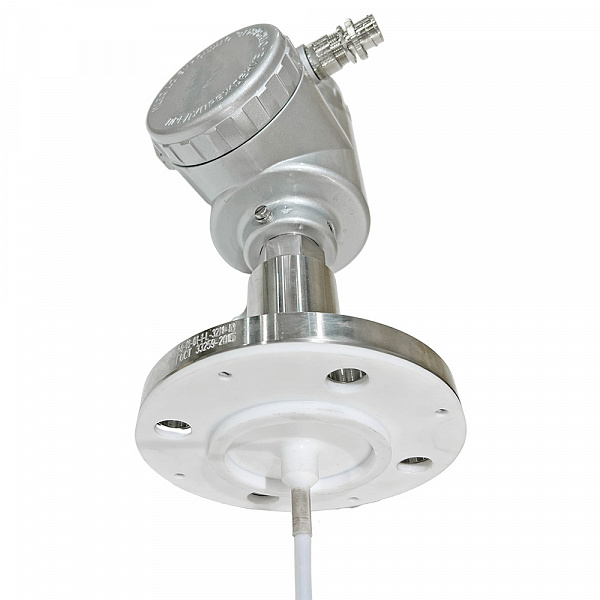

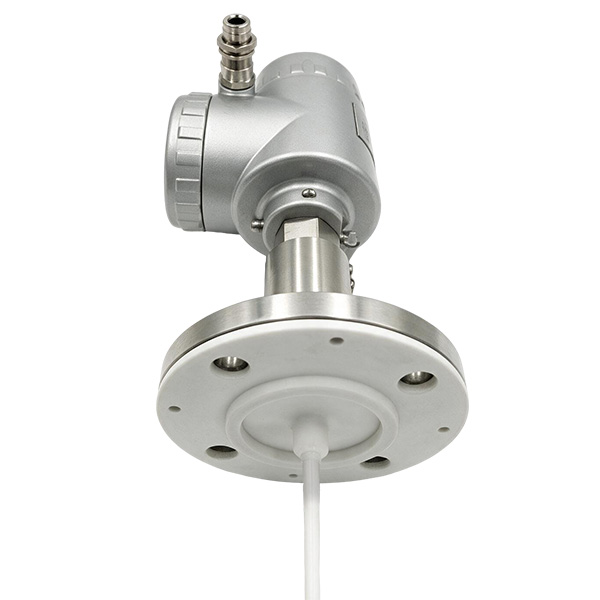

Детали, контактирующие со средой, выполнены из хастеллоя или титана, устойчивых к кислотной и щелочной коррозии, и имеют футеровку из PTFE. Покрытие также предотвращает налипание вязких и суспензионных сред.	Корпус электронного блока из нержавеющей стали. Исполнение одобрено Российским морским регистром судоходства. Устойчив к соляному туману и морским брызгам при эксплуатации на открытой палубе.	Электронный блок вынесен на расстояние до 15 м от волновода, что обеспечивает стабильную работу в условиях высокой температуры или вибрации.
• Температура среды: до +200°C • Давление: до 20,0 МПа	• Корпус из нержавеющей стали • Свидетельства РМРС и РКО	• Температура среды: до +450°C • Давление: до 35 МПа

Примеры рефлектограмм

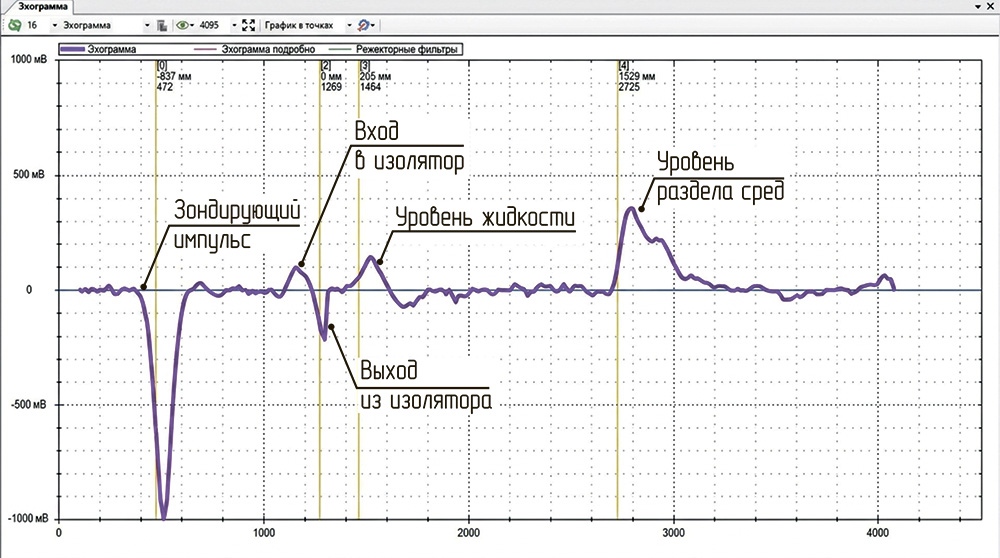

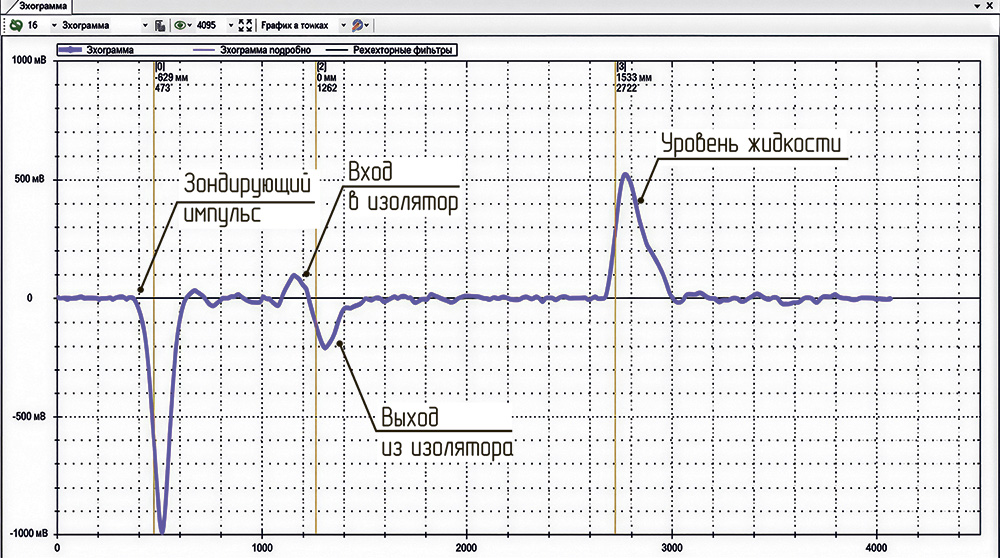

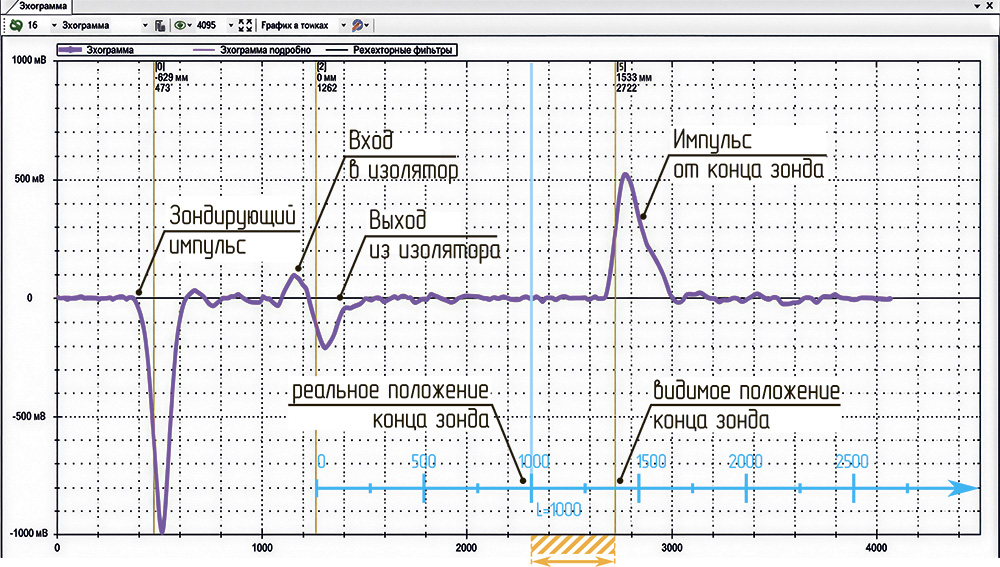

Рефлектограмма измерения верхнего уровня жидкости.	Рефлектограмма измерения верхнего уровня жидкости и уровня раздела жидких сред.	Рефлектограмма работы по торцу зонда.*

*Уровень измеряемой среды расчитывается из диэлектрической проницаемости среды и разницы между реальным и видимым на эхограмме концом зонда.

Варианты исполнения зонда

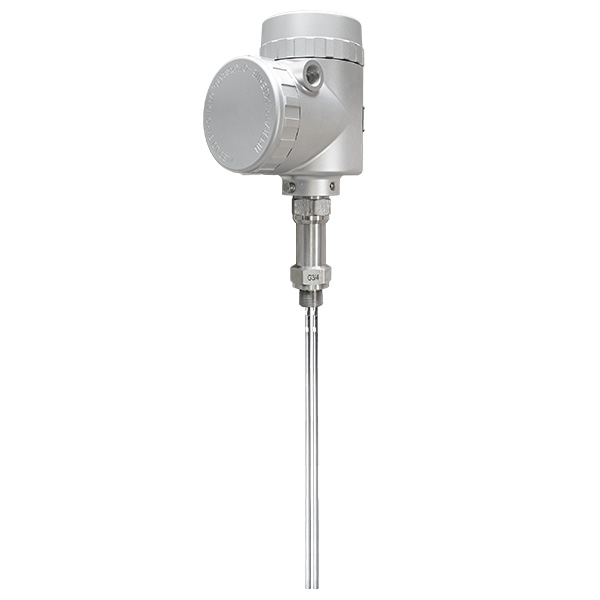

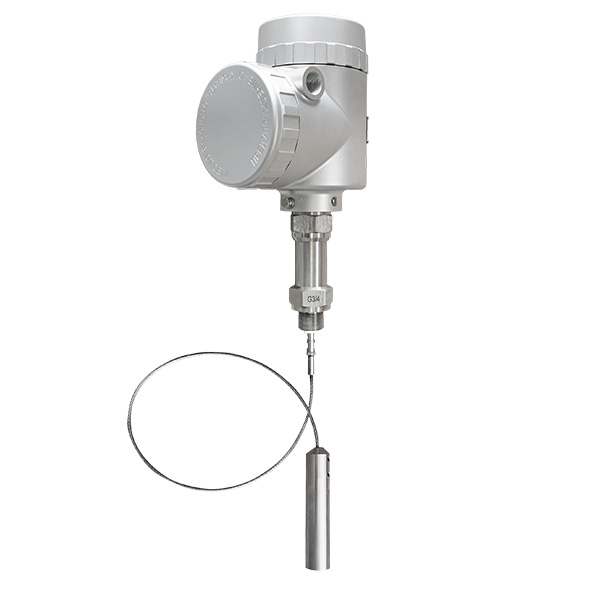

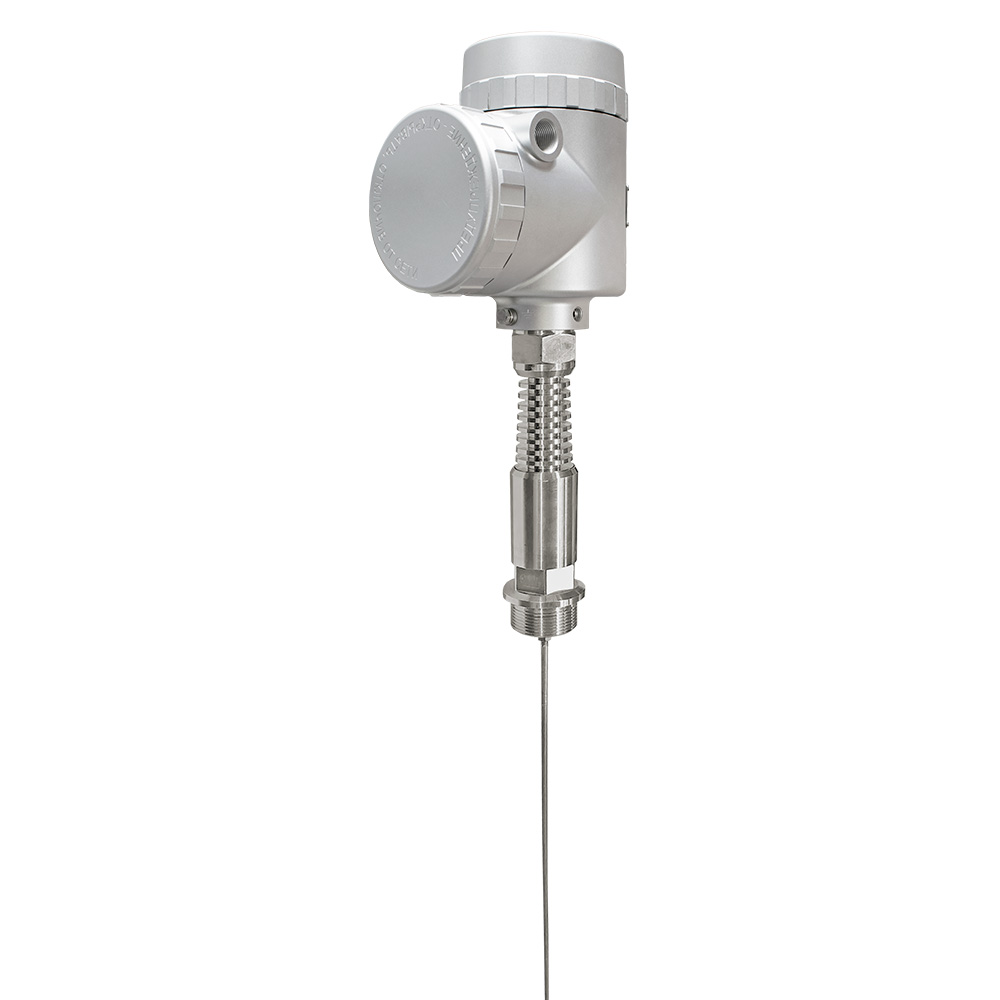

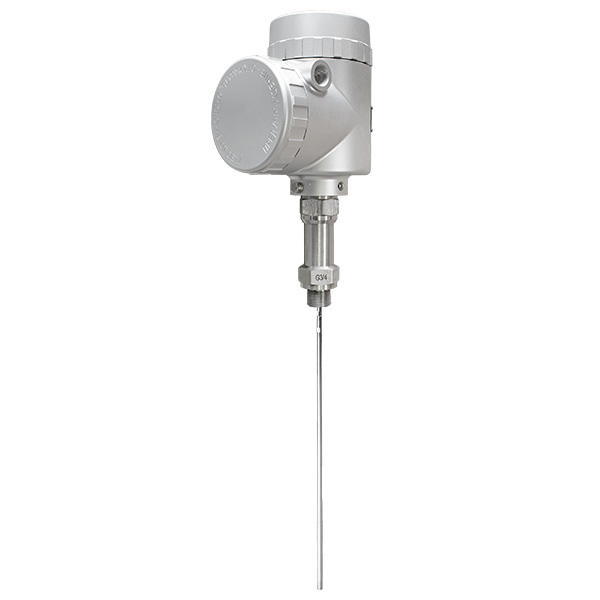

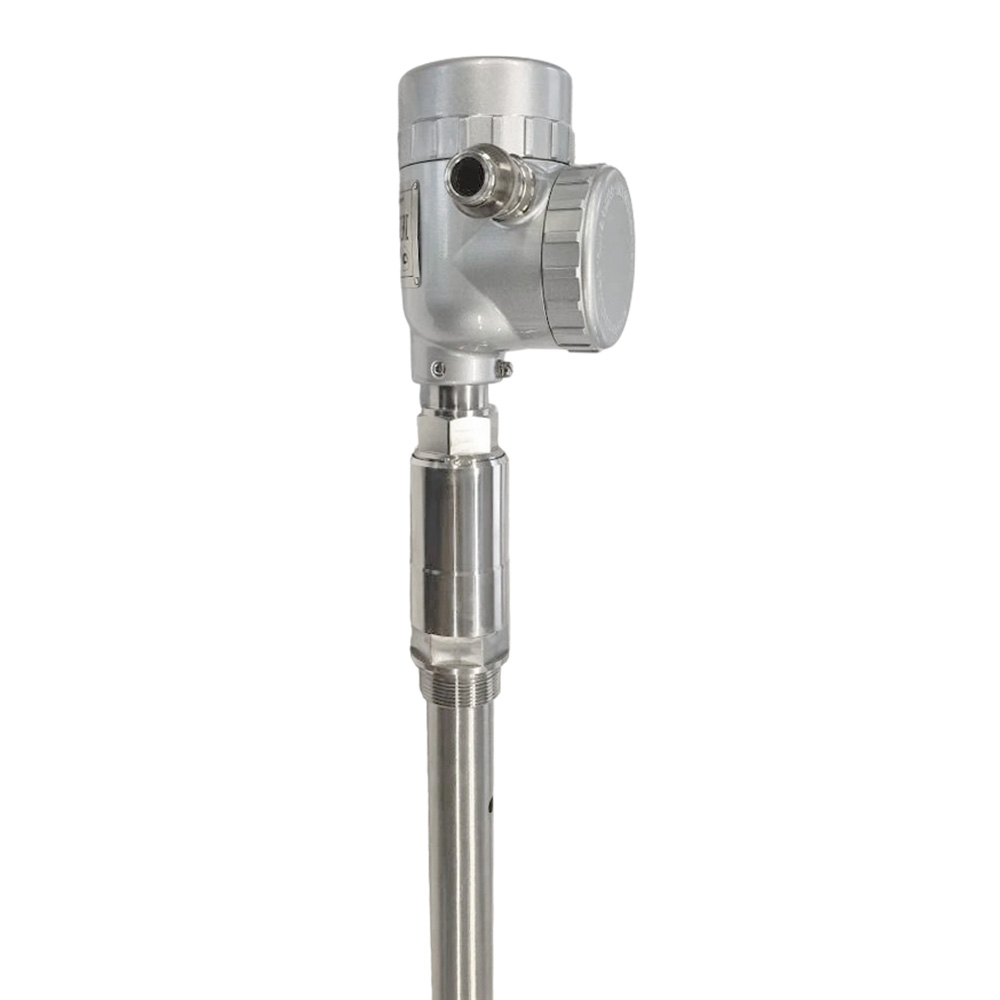

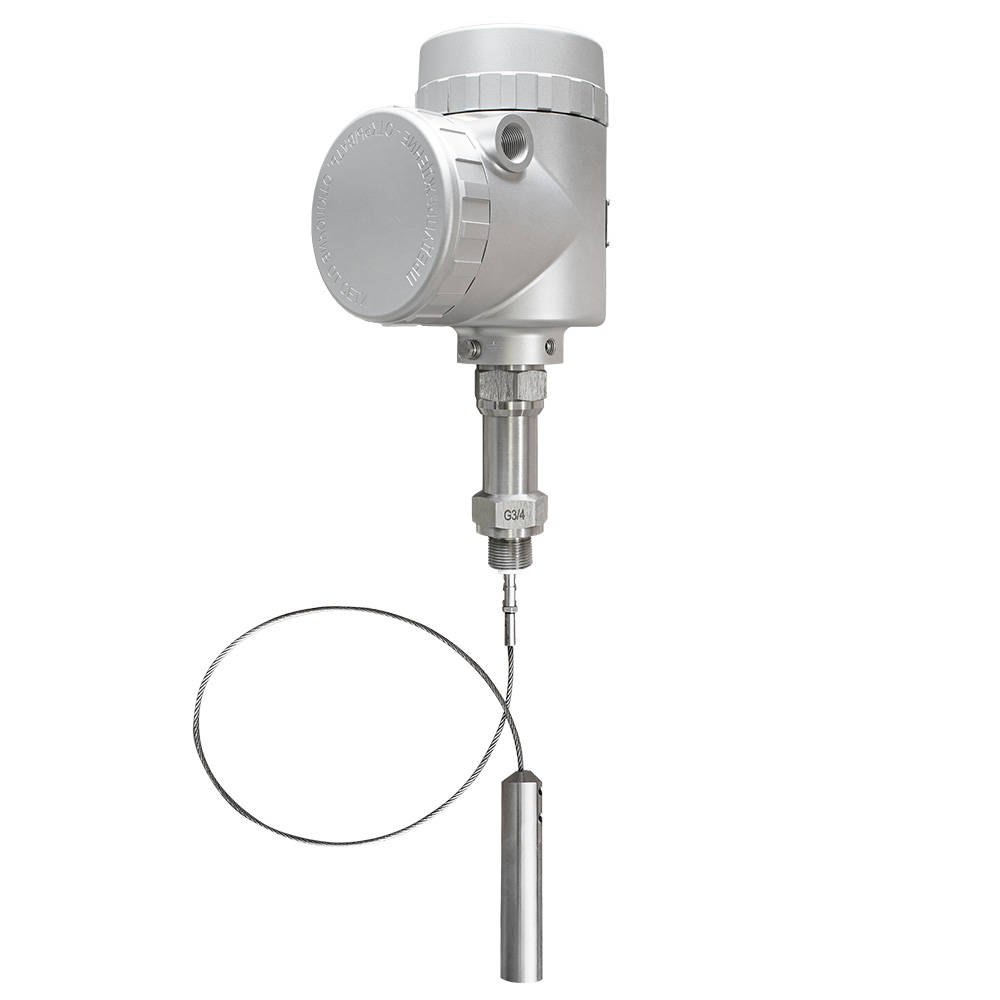

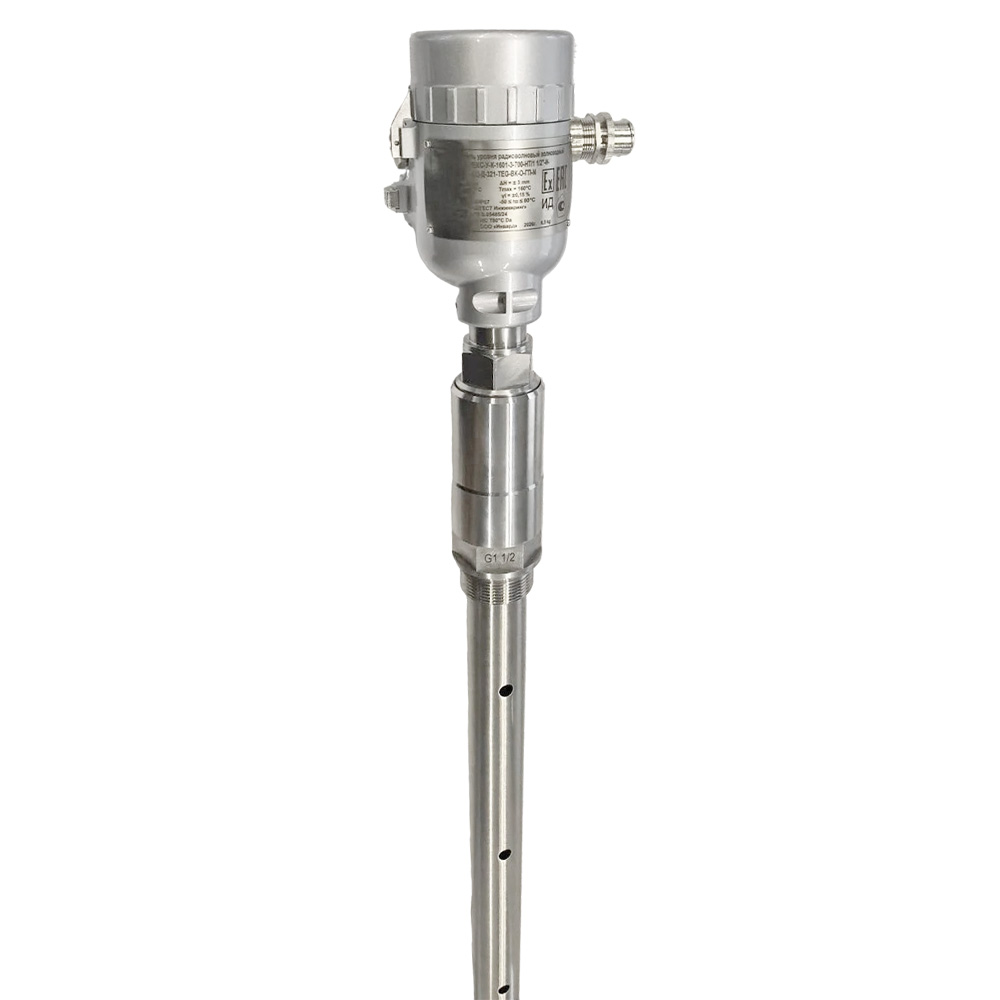

Стержневой зонд	Тросовый зонд	Коаксиальный зонд

Жёсткий стержень из нержавеющих или специальных сталей. Универсальное решение для большинства жидких сред.	Гибкий стальной трос для высоких резервуаров и хранилищ, где жёсткий стержень не может быть использован.	Двухтрубная конструкция диаметром 22 или 40 мм для сред с низкой диэлектрической проницаемостью. Подавляет влияние пены, пара и бурления.
• Длина зонда до 15 000 мм • Минимальная ε среды 1,4 • Температура от −196 до +450 °C • Давление до 35,0 МПа.	• Длина зонда до 24 000 мм • Минимальная ε среды 1,4 • Температура от −196 до +450 °C • Давление до 35,0 МПа.	• Длина зонда до 15 000 мм • Минимальная ε среды 1.2 • Температура от −196 до +450 °C • Давление до 35,0 МПа.

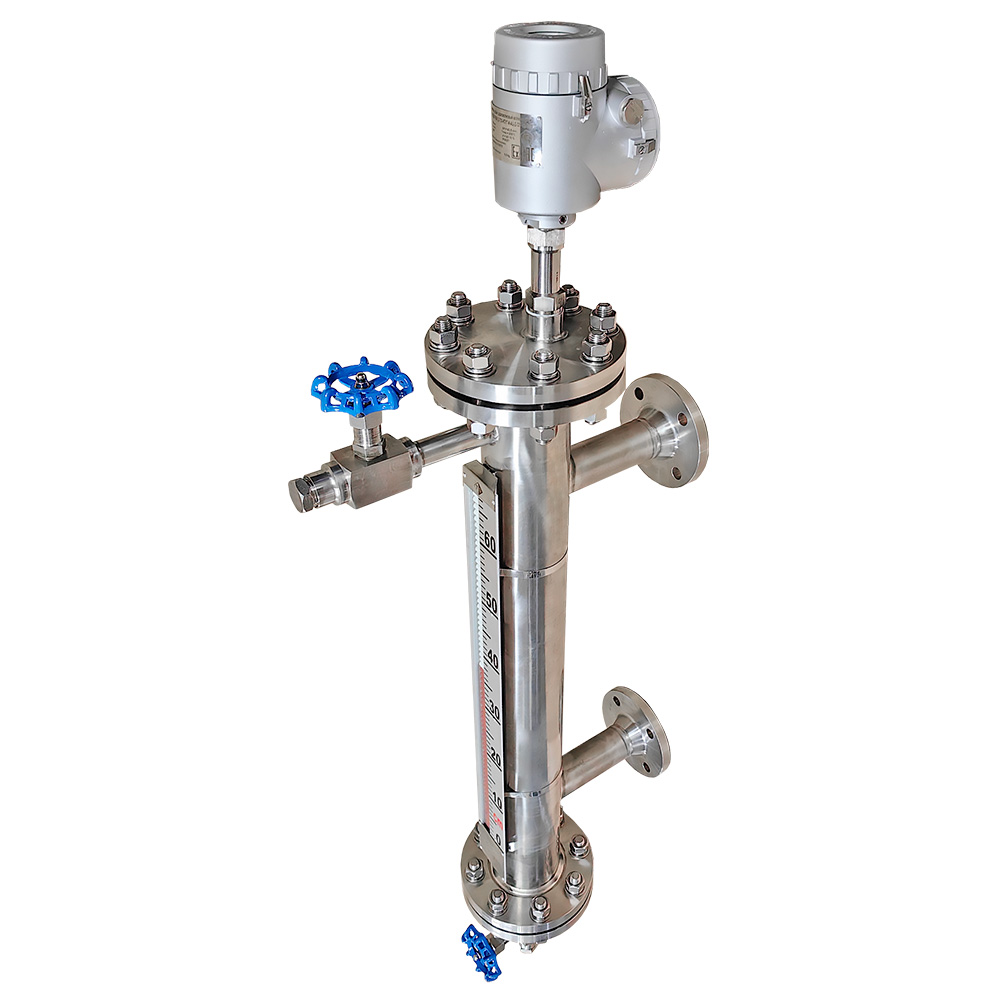

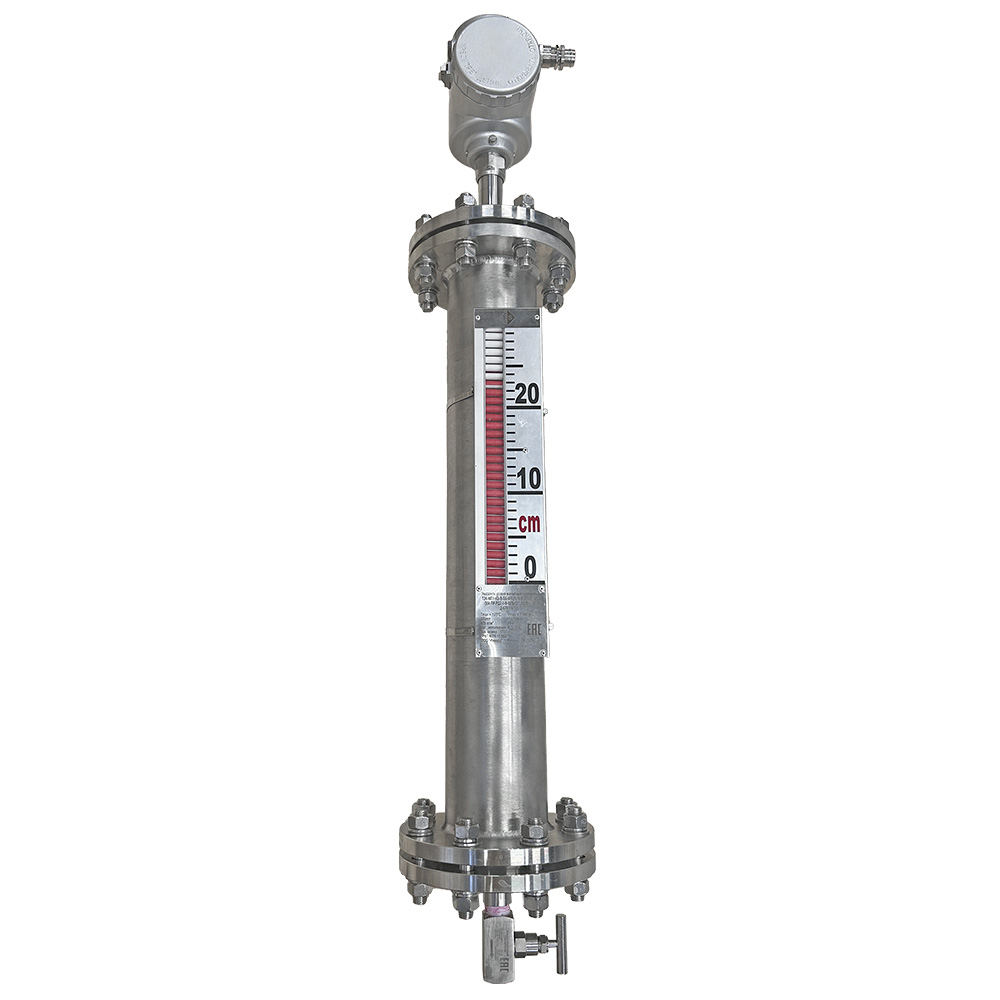

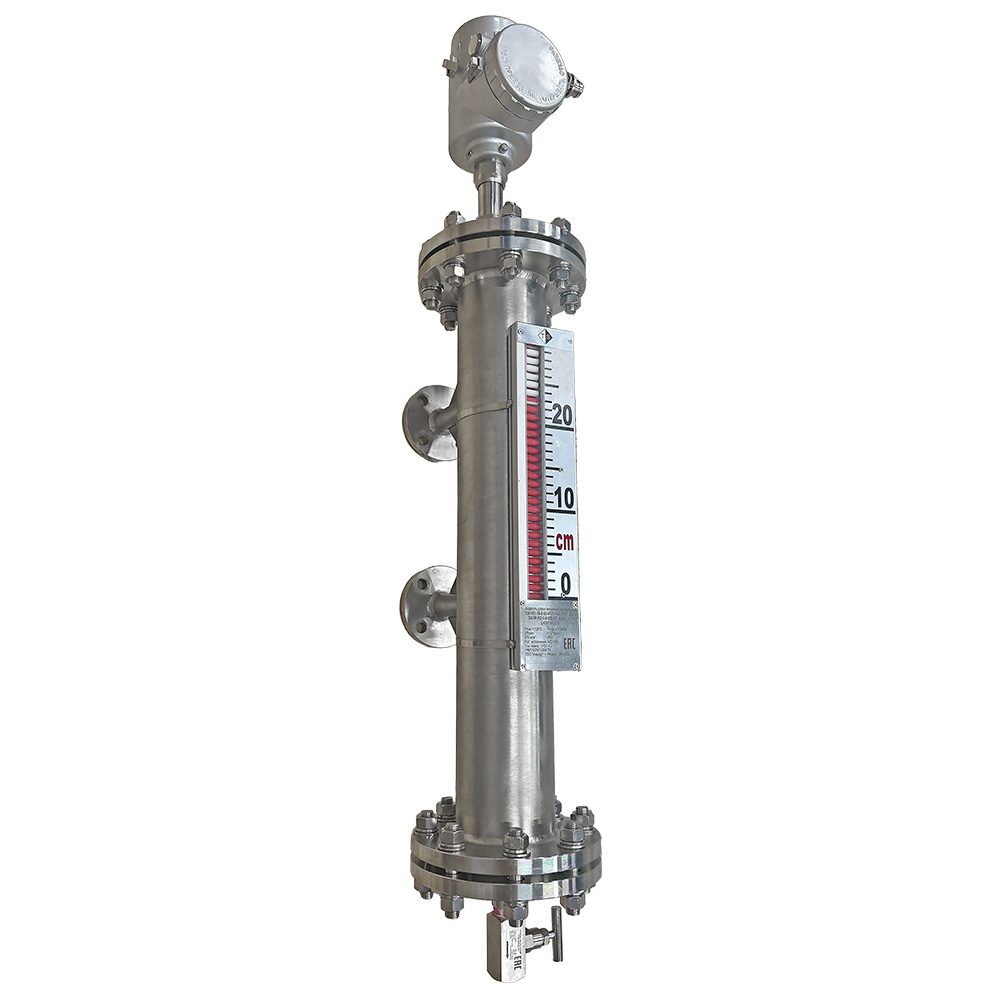

Двойной стержневой зонд	Двойной тросовый зонд	Специальные зонды

Два жёстких стержня с повышенной помехозащищённостью. Игнорирует ложные отражения от теплообменников, мешалок и перегородок в аппаратах со сложной геометрией, пластиковых резервуарах.	Два гибких стальных троса для высоких резервуаров. Сочетает большую длину измерения с помехозащищённостью от мешалок и перегородок. Также используется в пластиковых резервуарах.	Гнутый зонд с радиусом изгиба от 150 мм для горизонтального монтажа и байпасных камер. Версия из стали 310MoLN рассчитана для применения в производстве карбамида. Внутри трубы расположен стержневой или тросовый зонд с PTFE-покрытием либо из специальных сталей для агрессивных сред. Изготавливаются по индивидуальному ТЗ под технологический процесс заказчика.
• Длина зонда до 15 000 мм • Минимальная ε среды 1,4 • Температура от −196 до +450 °C • Давление до 35,0 МПа.	• Длина зонда до 24 000 мм • Минимальная ε среды 1,4 • Температура от −196 до +450 °C • Давление до 35,0 МПа.

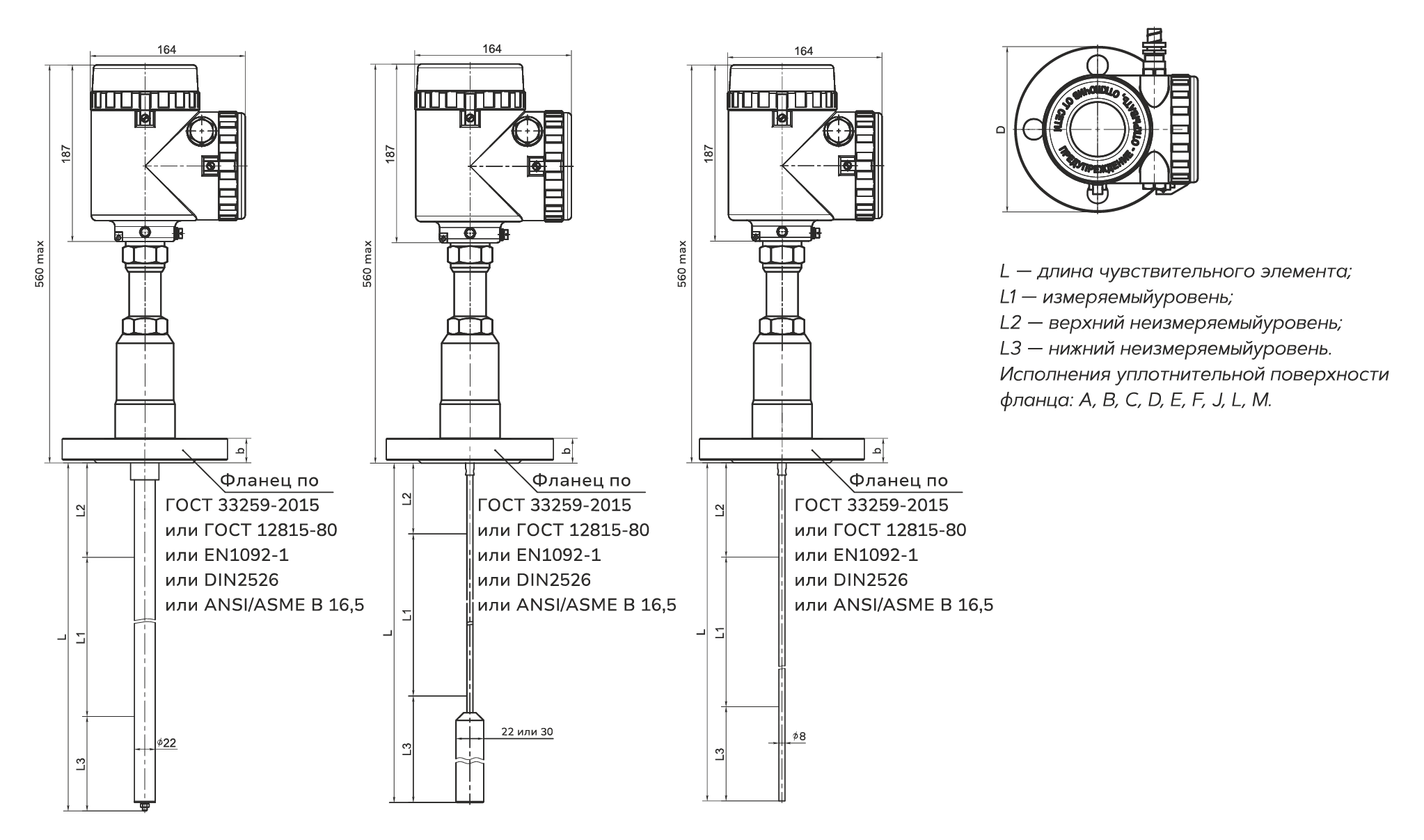

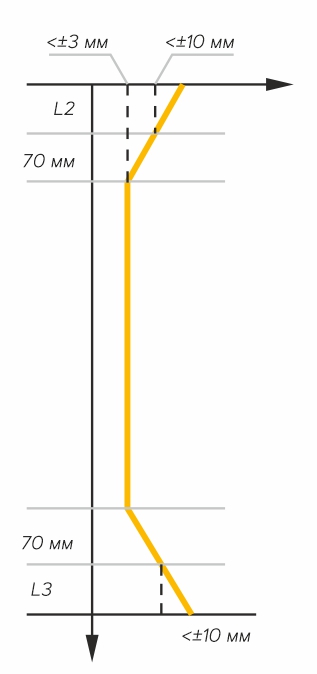

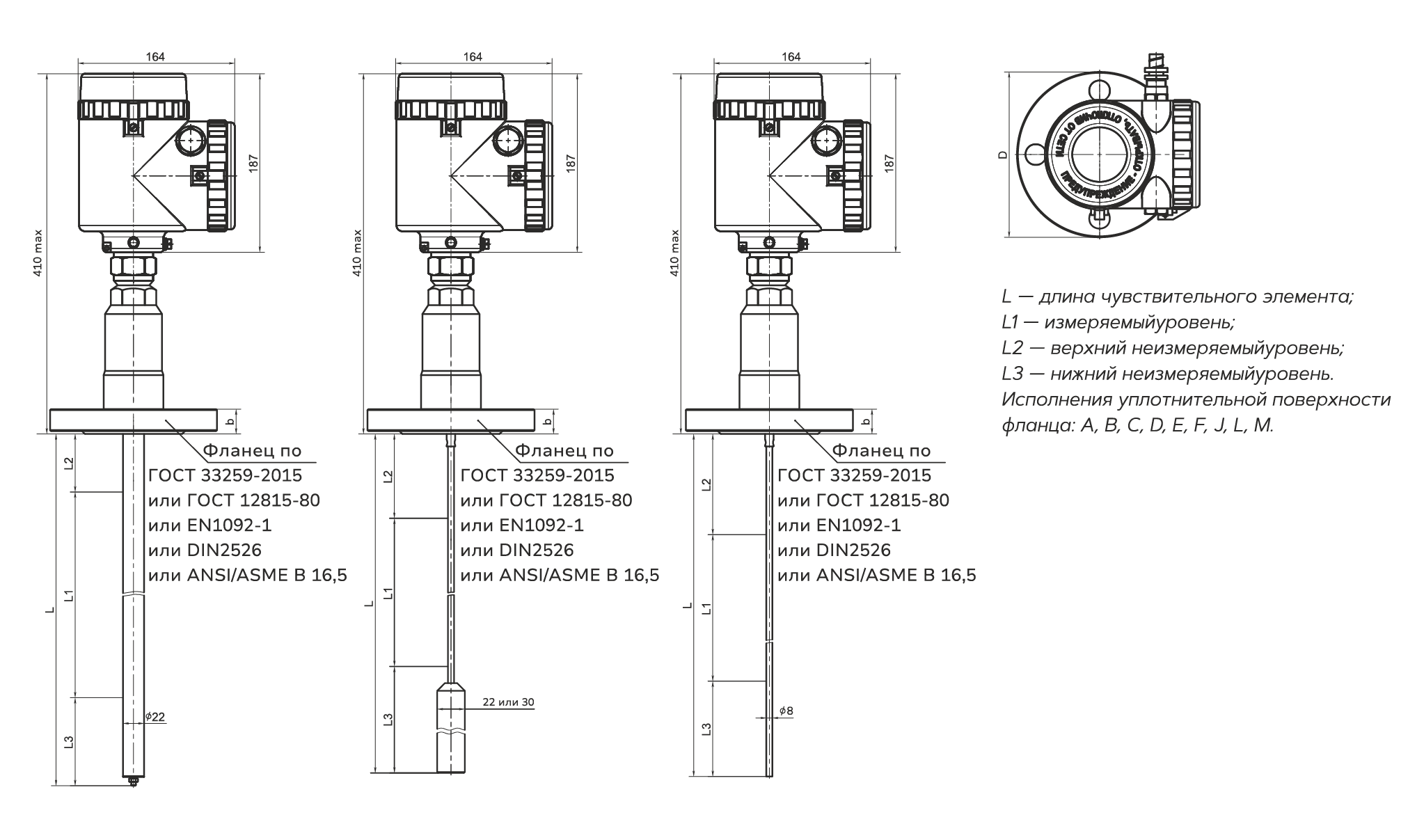

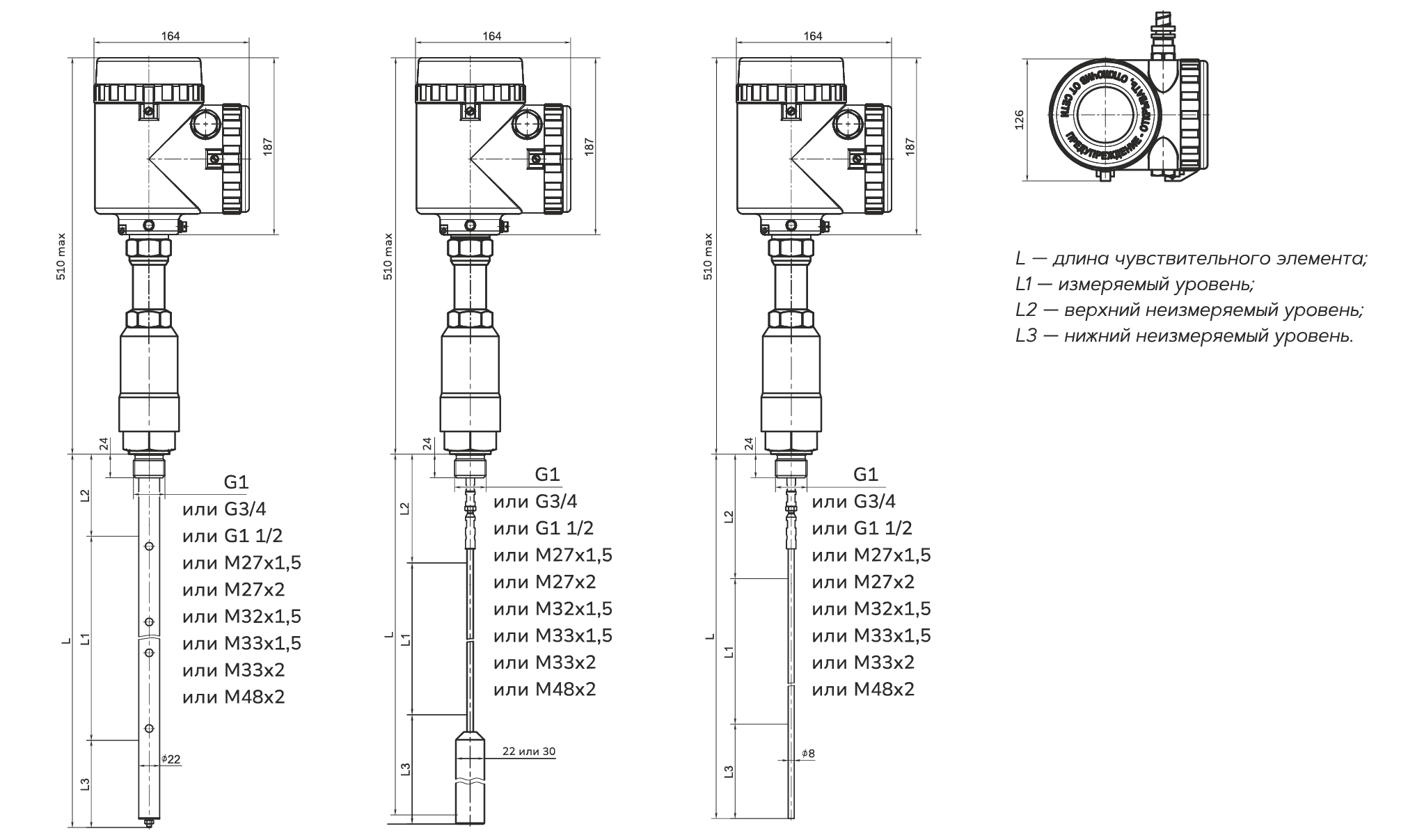

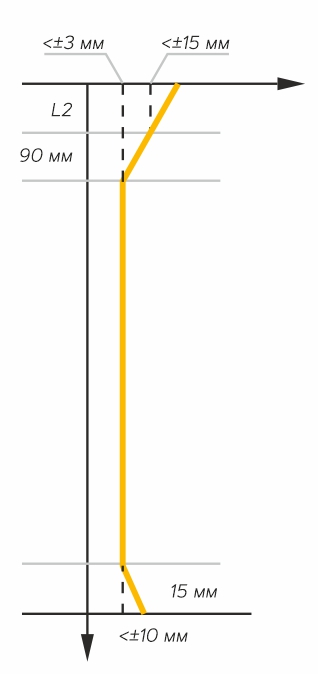

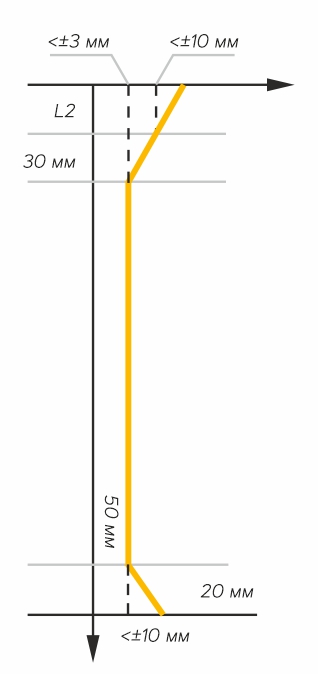

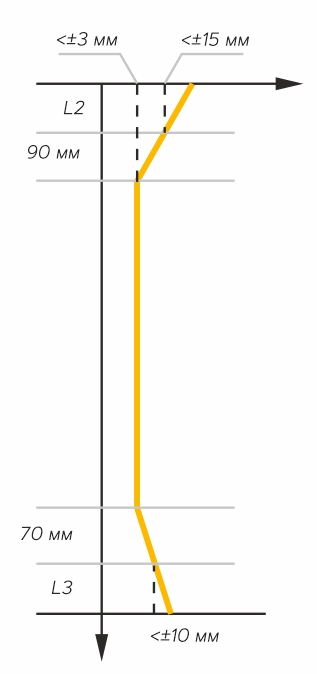

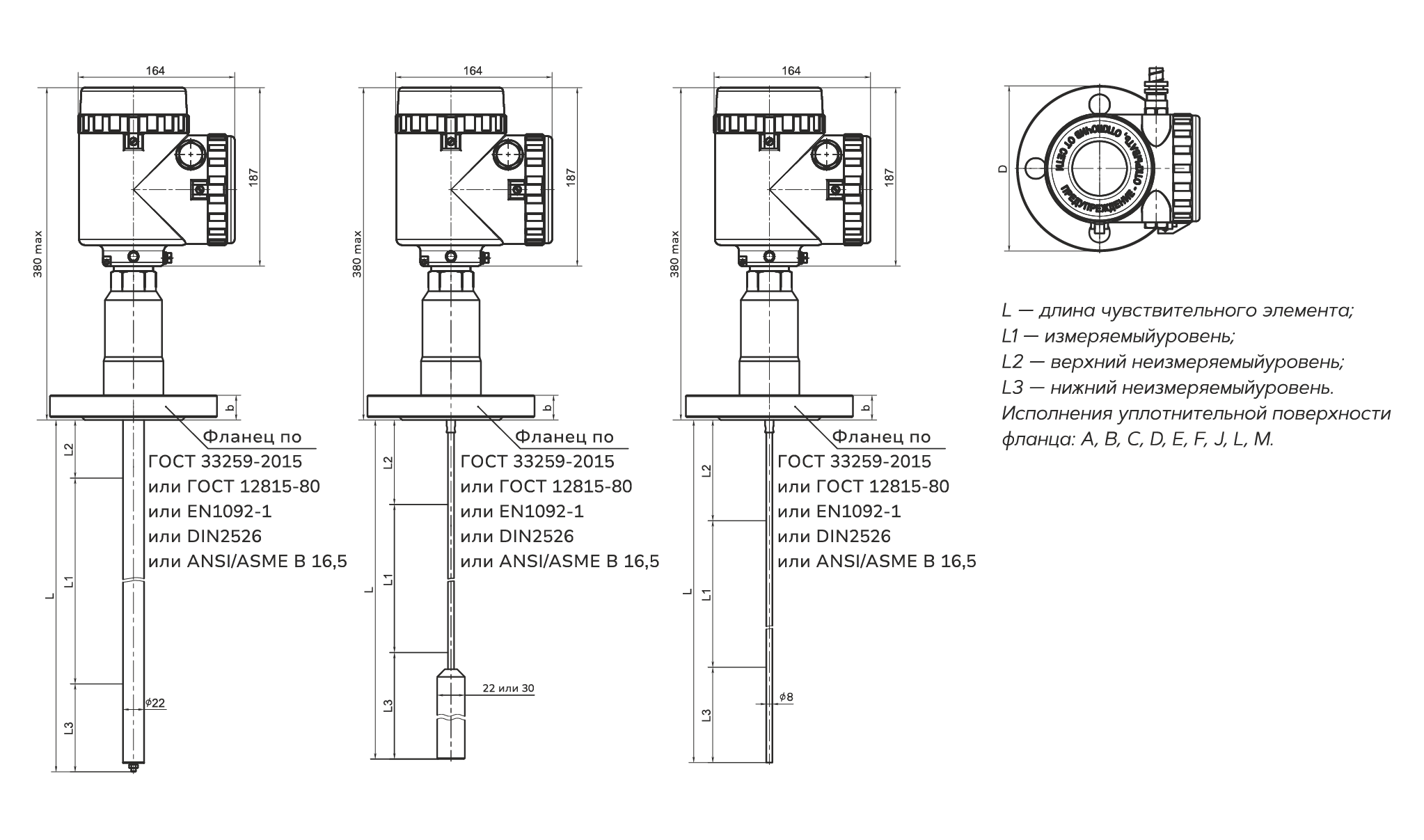

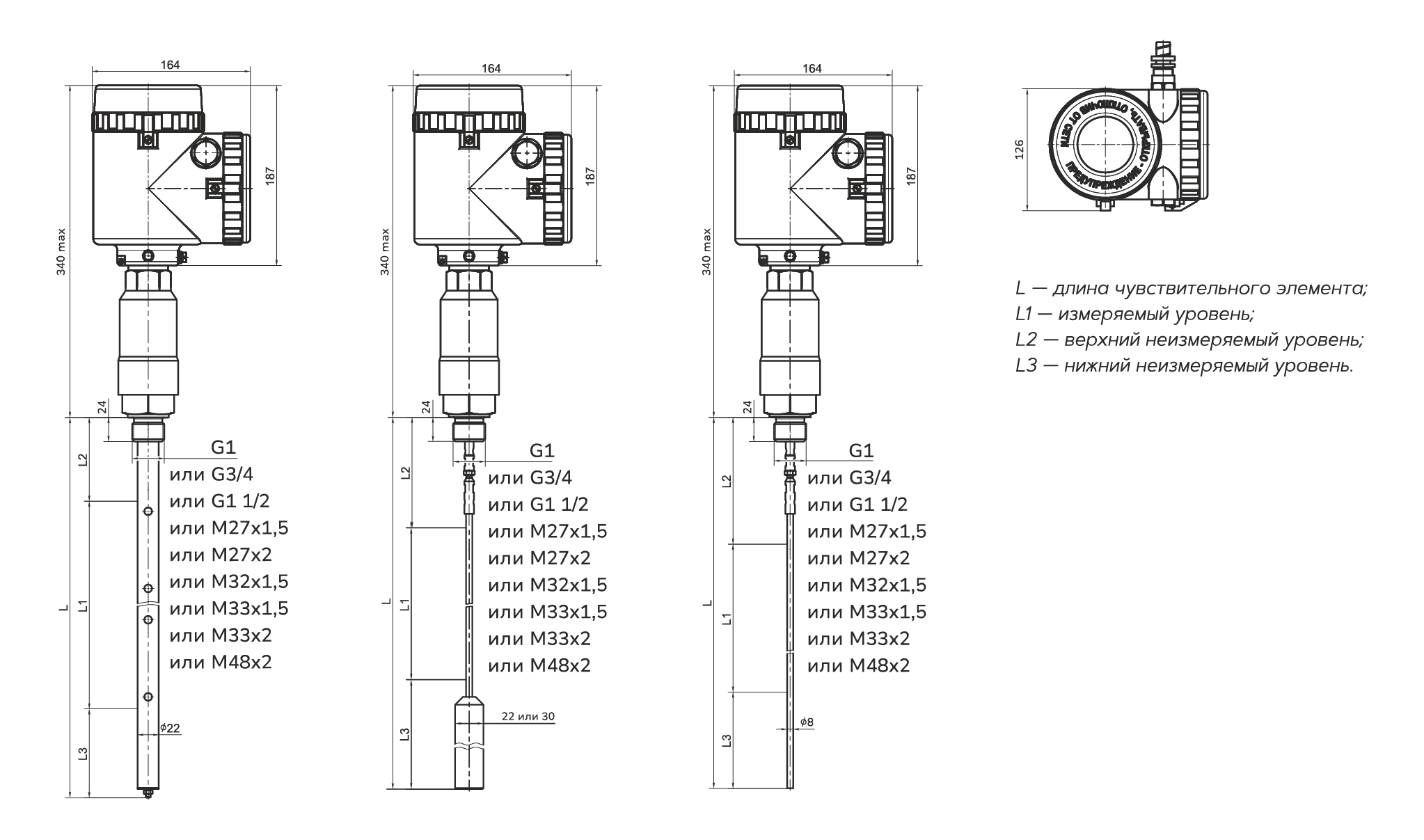

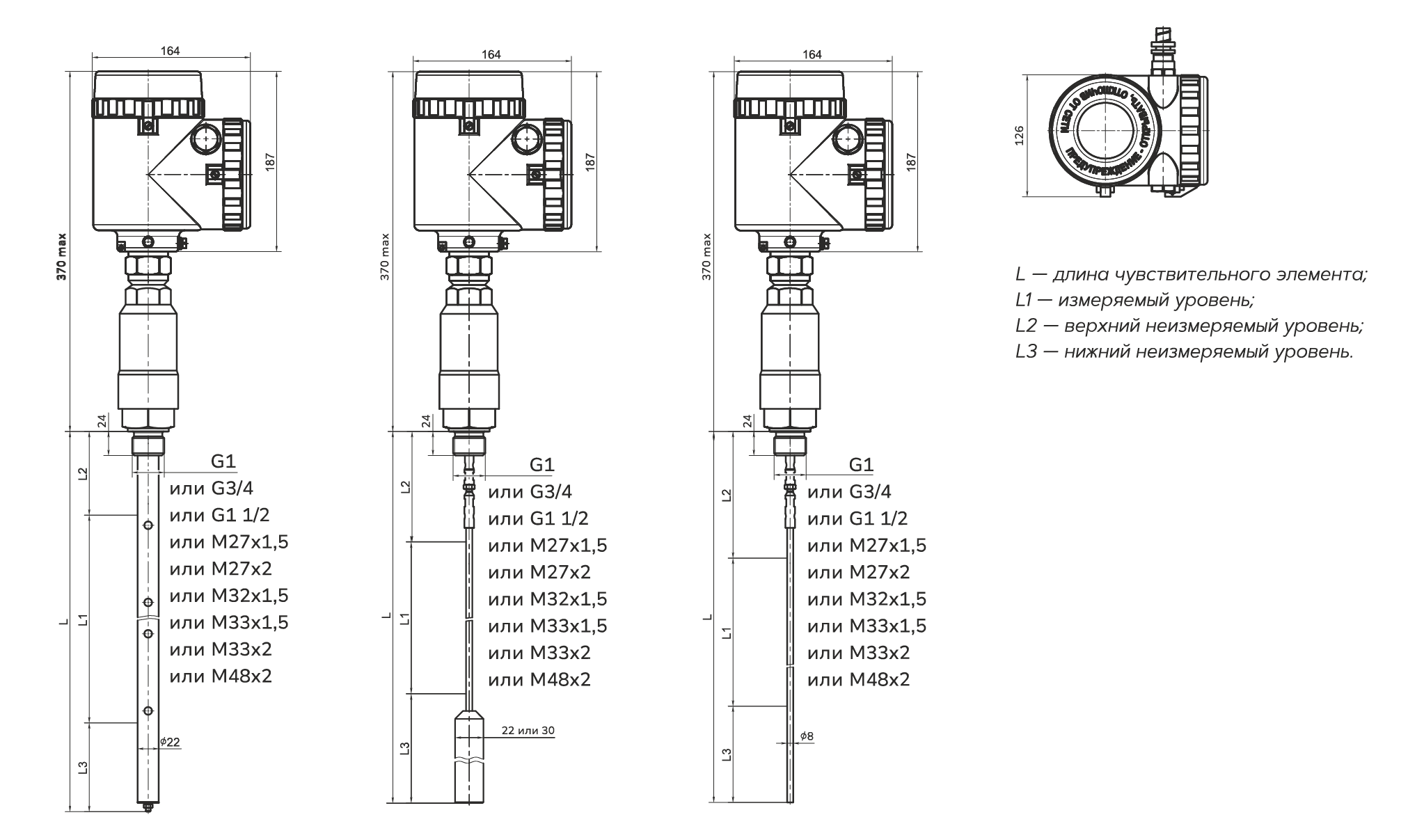

Зоны ненормированной и повышенной погрешности

Коаксиальный чувствительный элемент		Тросовый и стержневой чувствительный элемент
Проводящая среда	Среда-диэлектрик	Проводящая среда	Среда-диэлектрик

L2 = 20 мм	L2 = 50 мм; L3 = 20 мм	L2 = 30 мм	L2 = 60 мм; L3 = 30 мм

Границы L2 и L3 приведены для типовых условий. При точной настройке порога чувствительности под диэлектрическую проницаемость среды измерение возможно по всей длине волновода

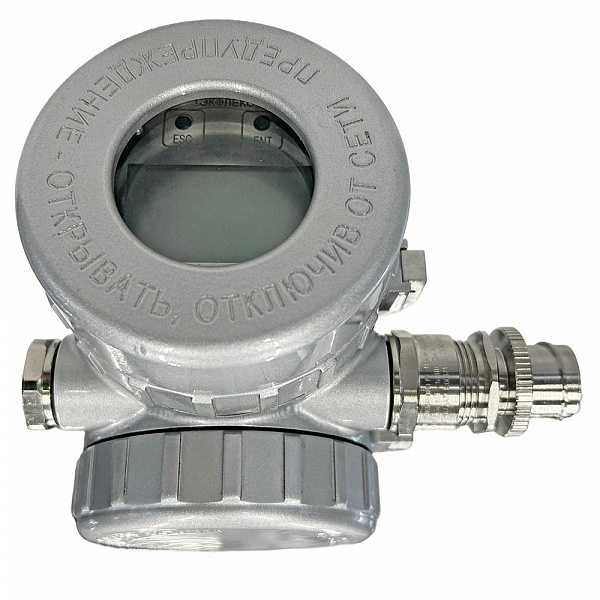

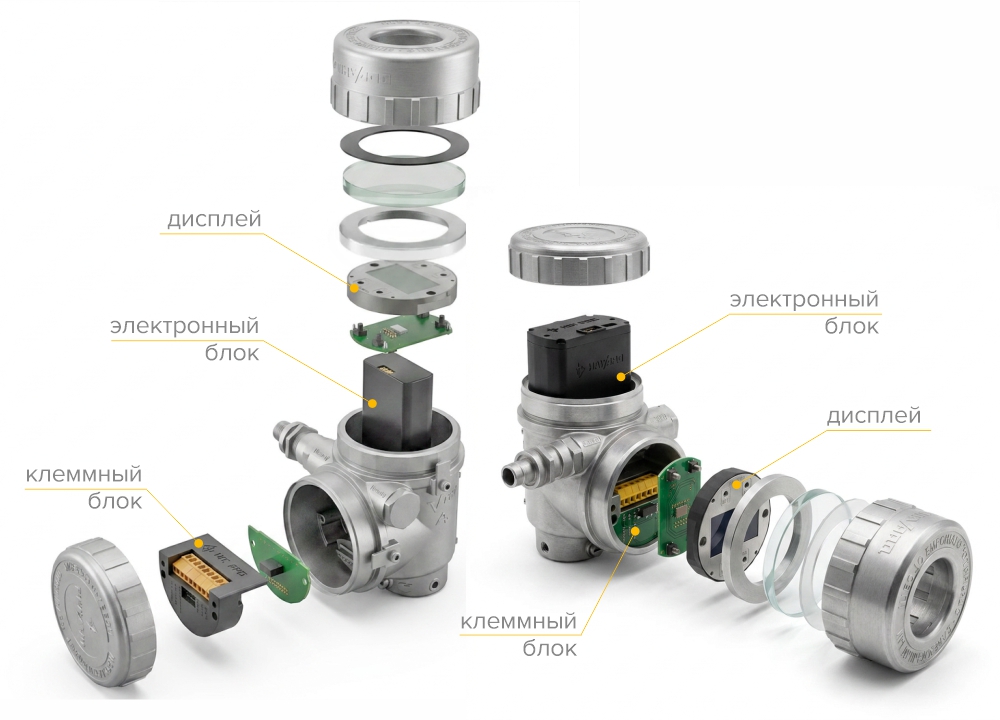

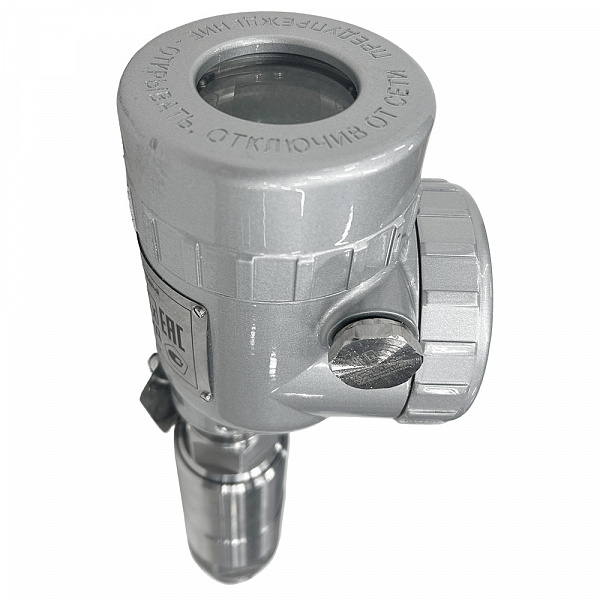

Модульная конструкция

Свободная компоновка. Электронный и клеммный блоки взаимозаменяемы.

Допоставка отдельных частей модуля.
Составляющие могут меняться и поставляться с ЗИП-комплектом.

Поверка без демонтажа зонда
Электронный блок снимается для проведения метрологической поверки, зонд остаётся в резервуаре под рабочим давлением. Не нужен технологический останов и разгерметизация оборудования.

Замена за секунды Двухсекционный корпус изолирует клеммный отсек от электроники. Если клеммный блок повреждён – быстрая замена без риска для электронного блока.

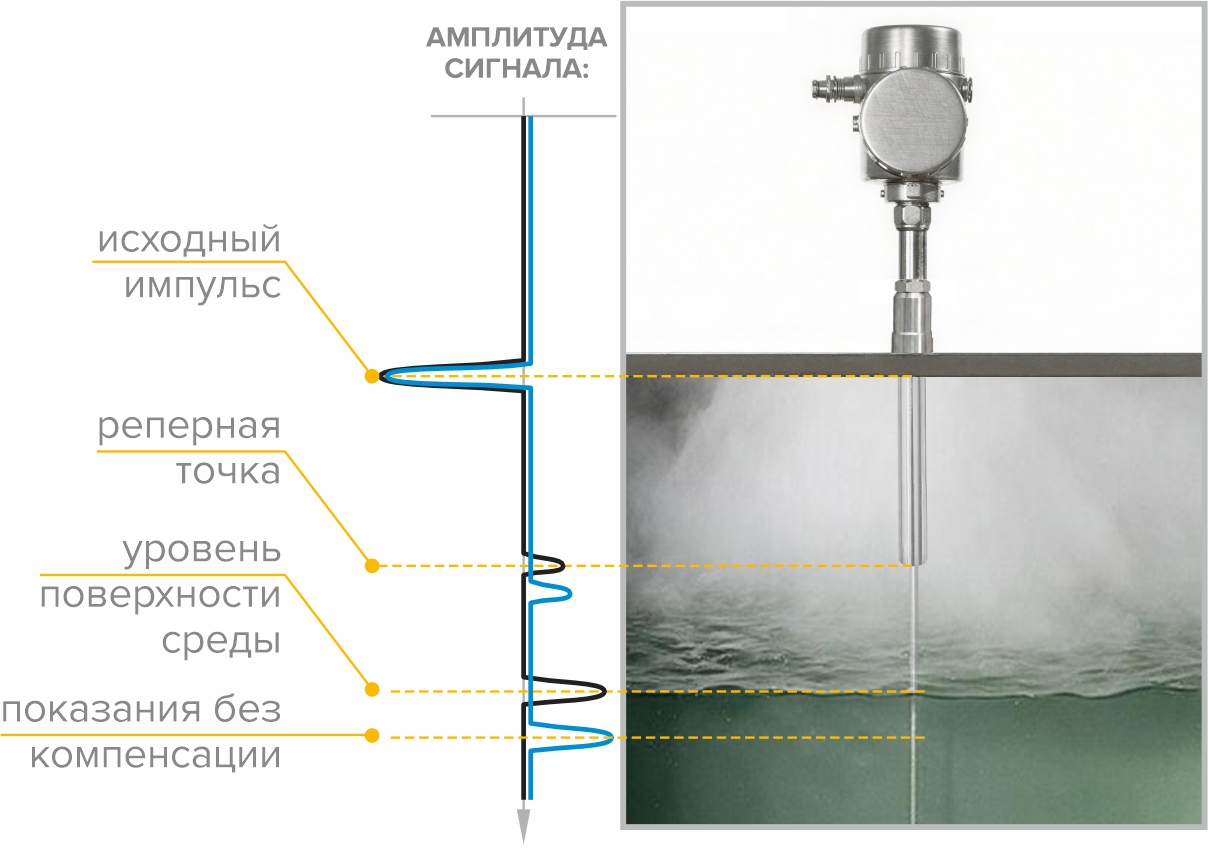

Реперный участок

Диэлектрическая проницаемость газовой среды над поверхностью жидкости влияет на скорость распространения микроволнового импульса. В стандартных газах с низкой диэлектрической проницаемостью величина влияния пренебрежимо мала, но в случае наличия, например, паровой подушки или газообразного аммиака под высоким давлением, формируется нарастающая погрешность измерения уровня, которая должна быть скомпенсирована.

Реперный участок ТЭКФЛЕКС представляет собой отрезок волновода известной длины с точным отражателем. Прибор непрерывно измеряет расстояние до реперной точки и вносит поправку в измерение уровня в реальном времени. Погрешность не накапливается.

Паровые котлы	Аммиак	LNG / LPG

Барабаны высокого давления. Давление 4-16 МПа, температура до +350°С. Скорость пара нестабильна – реперный участок компенсирует погрешность.	Жидкий аммиак при -33...+50°С. Высокая растворимость газа изменяет диэлектрическую проницаемость. Реперный участок компенсирует погрешность.	Сжиженные газы при криогенных температцрах. Состав смеси и температура кипения меняются. Автокомпенсация снижает погрешность на 60-80%.

Функциональные возможности

Волноводные радарные уровнемеры ТЭКФЛЕКС имеют целый ряд эксплуатационных характеристик, которые делают их применение более предпочтительным по сравнению с другими типами уровнемеров с аналогичными заявленными возможностями.

Из наиболее значимых отличительных особенностей специалисты отмечают обеспечение непрерывности процесса измерения независимо от изменения химических и физико-механических характеристик среды: образование конденсата, паров, вакуума, перепады давления и температуры, изменение электропроводности или диэлектрических свойств.

Однако существуют другие не менее важные преимущества, на которые стоит обратить внимание:

широкий диапазон параметров измеряемой среды: давления, температуры;
обеспечение высокой точности измерений в широком спектре измеряемых сред благодаря надежному принципу действия;
простой процесс установки, запуска и получения информации.

Уровнемер TDR может иметь различные варианты исполнения, в том числе для применения на обьектах с особыми требованиями к безопасности, таких как корабли и обьекты ОАЭ.

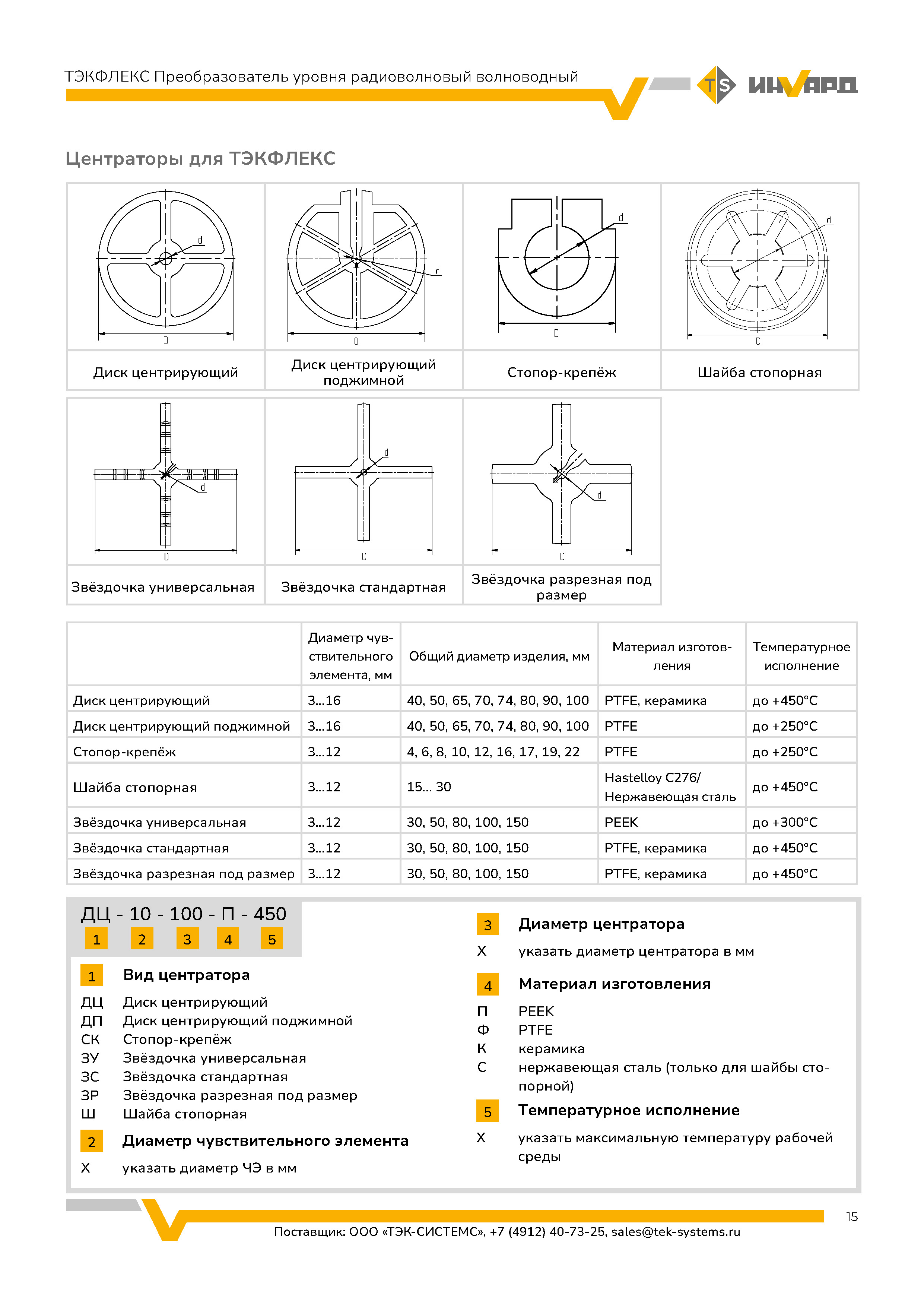

Центраторы для ТЭКФЛЕКС

Центратор – это монтажное приспособление, которое обеспечивает точное и стабильное положение рефлекс-радарного уровнемера относительно измеряемой среды. Его основная задача – гарантировать, что антенна прибора будет направлена строго перпендикулярно поверхности вещества, независимо от внешних факторов.

Принцип работы рефлекс-радарных уровнемеров основан на измерении времени, которое требуется для прохождения радиосигнала от антенны до поверхности вещества и обратно. Этот сигнал отражается от поверхности, и чем точнее он отражается, тем точнее измерение.

Применение центраторов при установке рефлекс-радарных уровнемеров – это не просто рекомендация, а необходимое условие для достижения максимальной точности и надежности измерений. Инвестиции в качественный центратор окупаются за счет предотвращения дорогостоящих ошибок, оптимизации производственных процессов и обеспечения бесперебойной работы оборудования. Это простой, но эффективный шаг к повышению эффективности и безопасности на вашем предприятии.

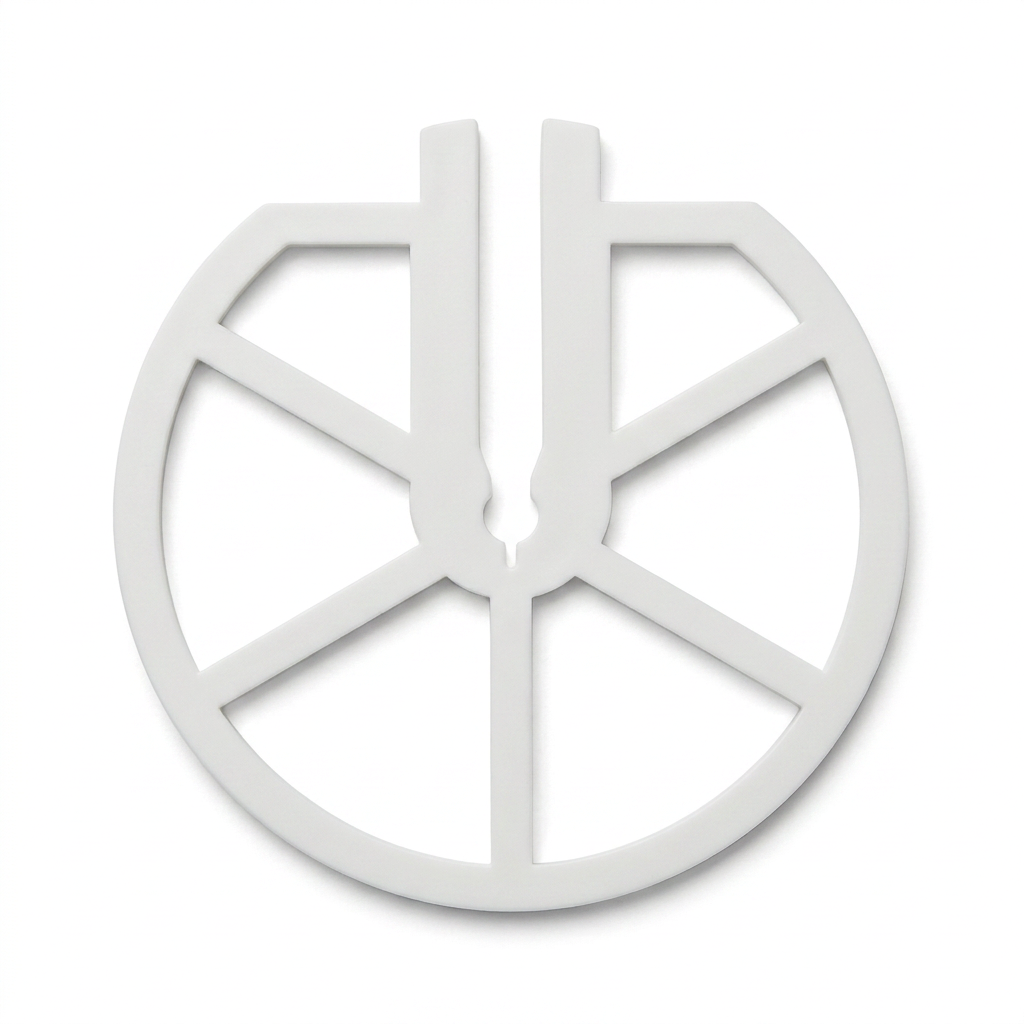

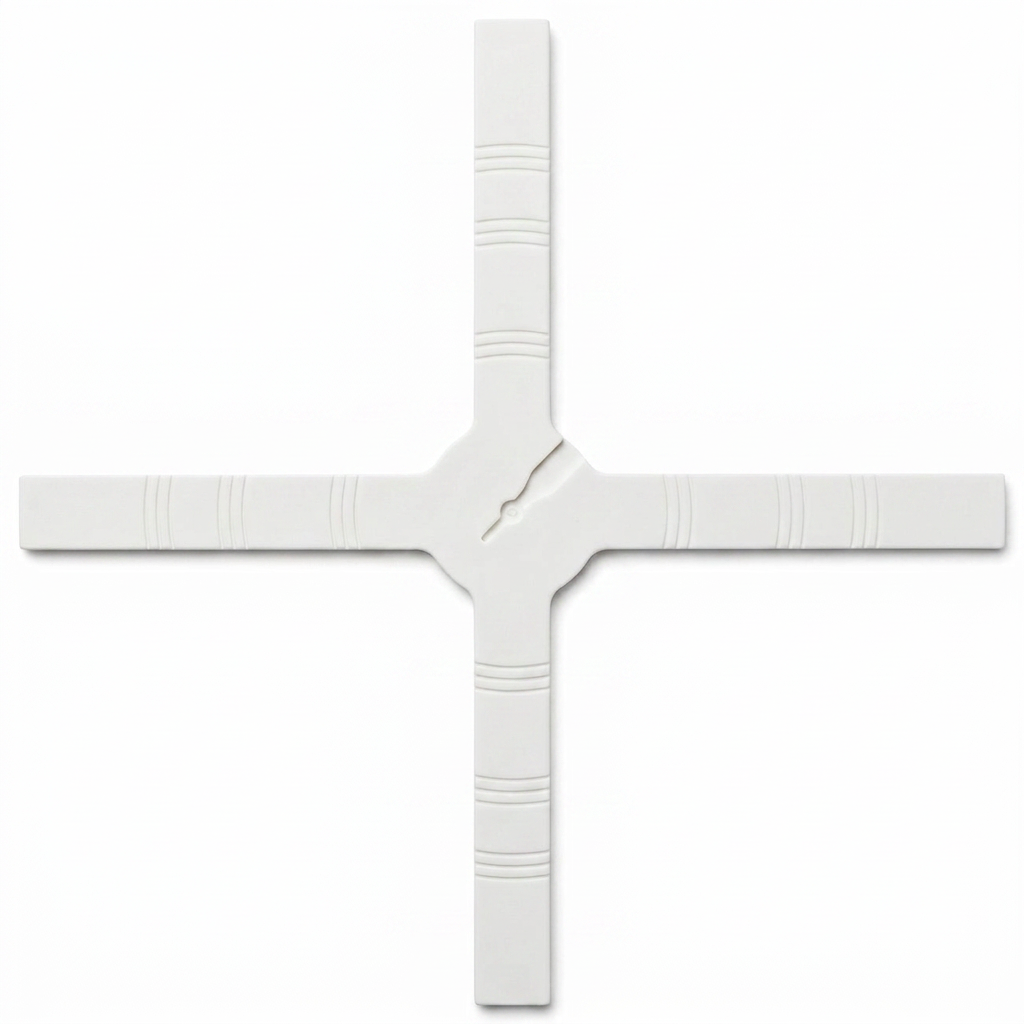

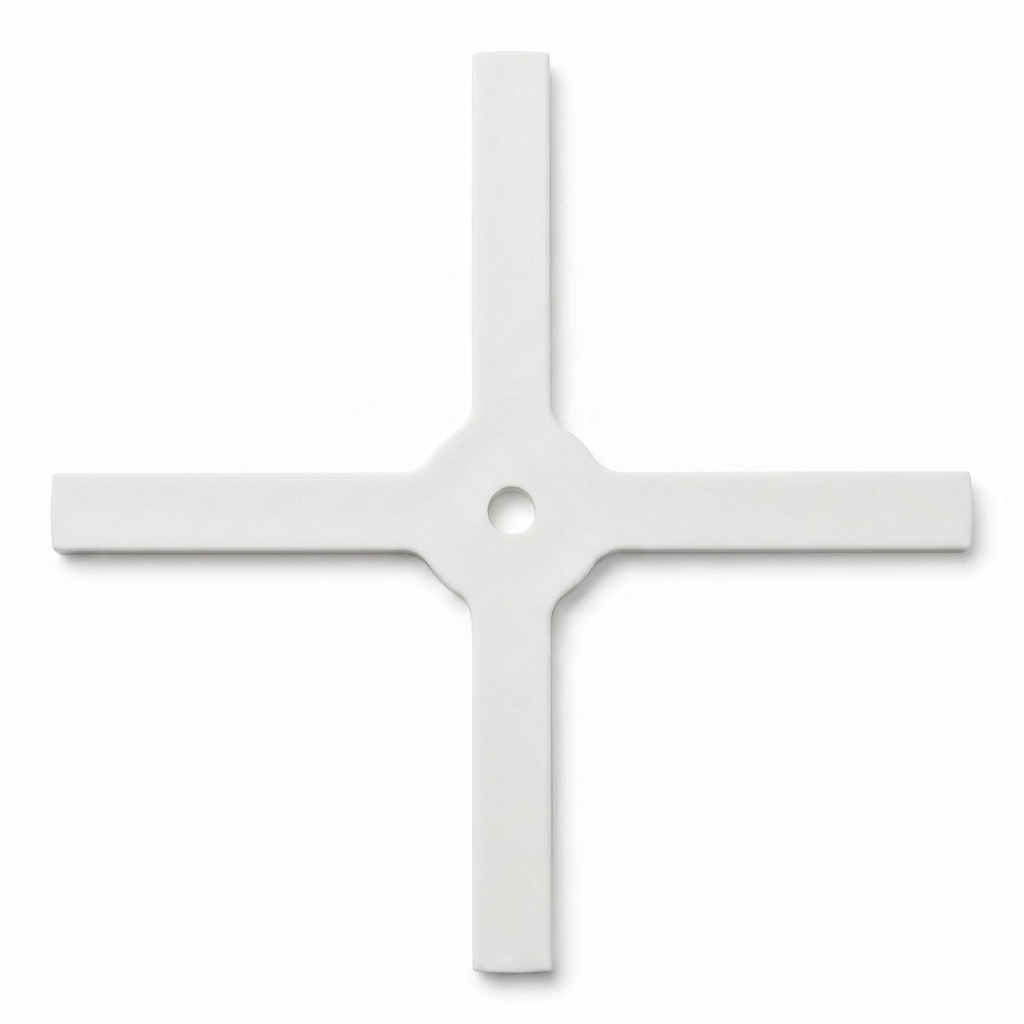

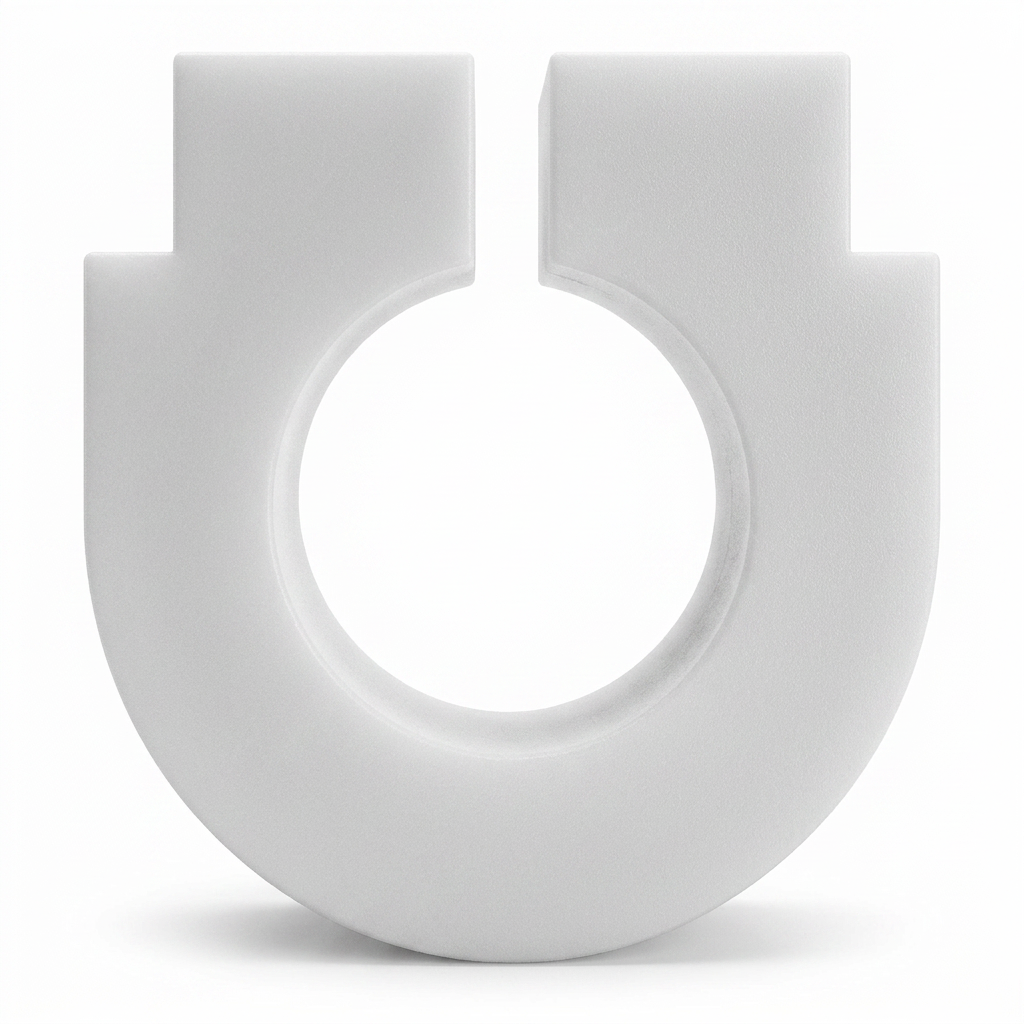

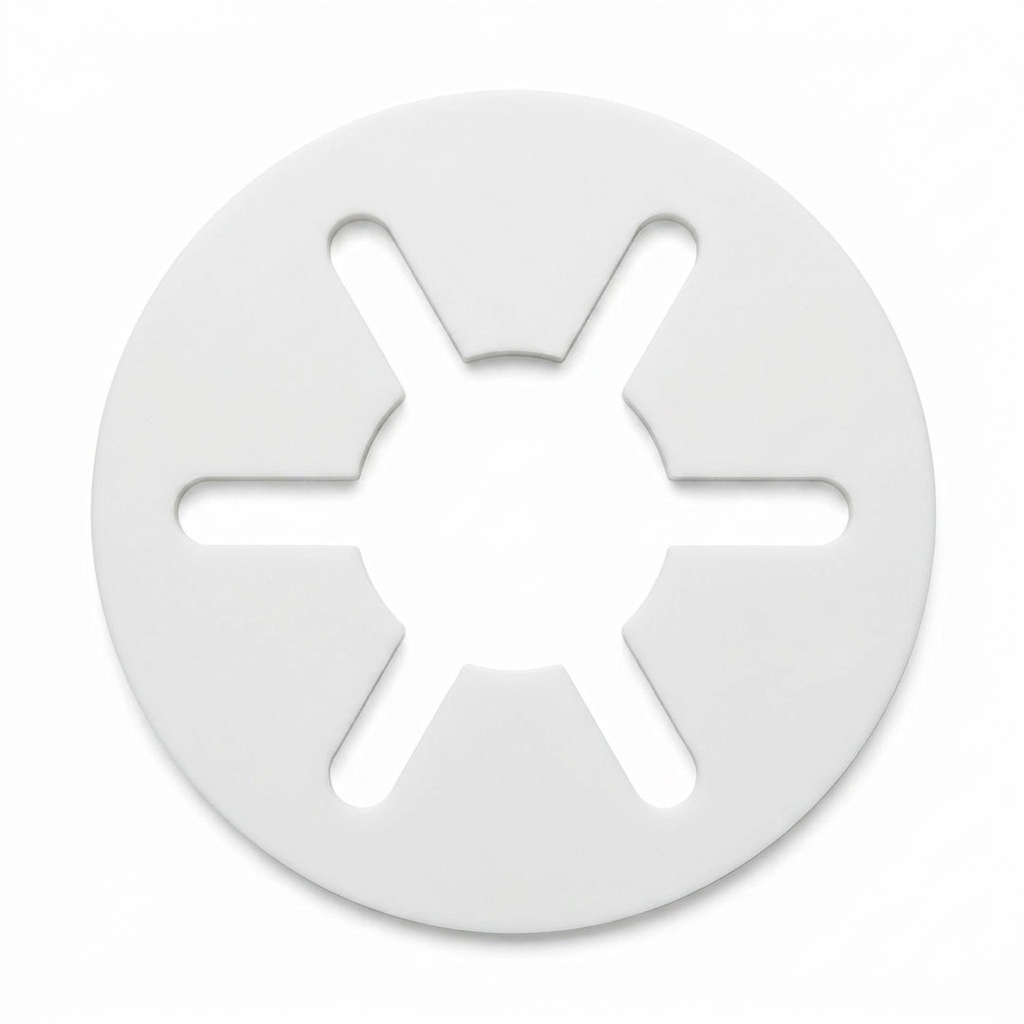

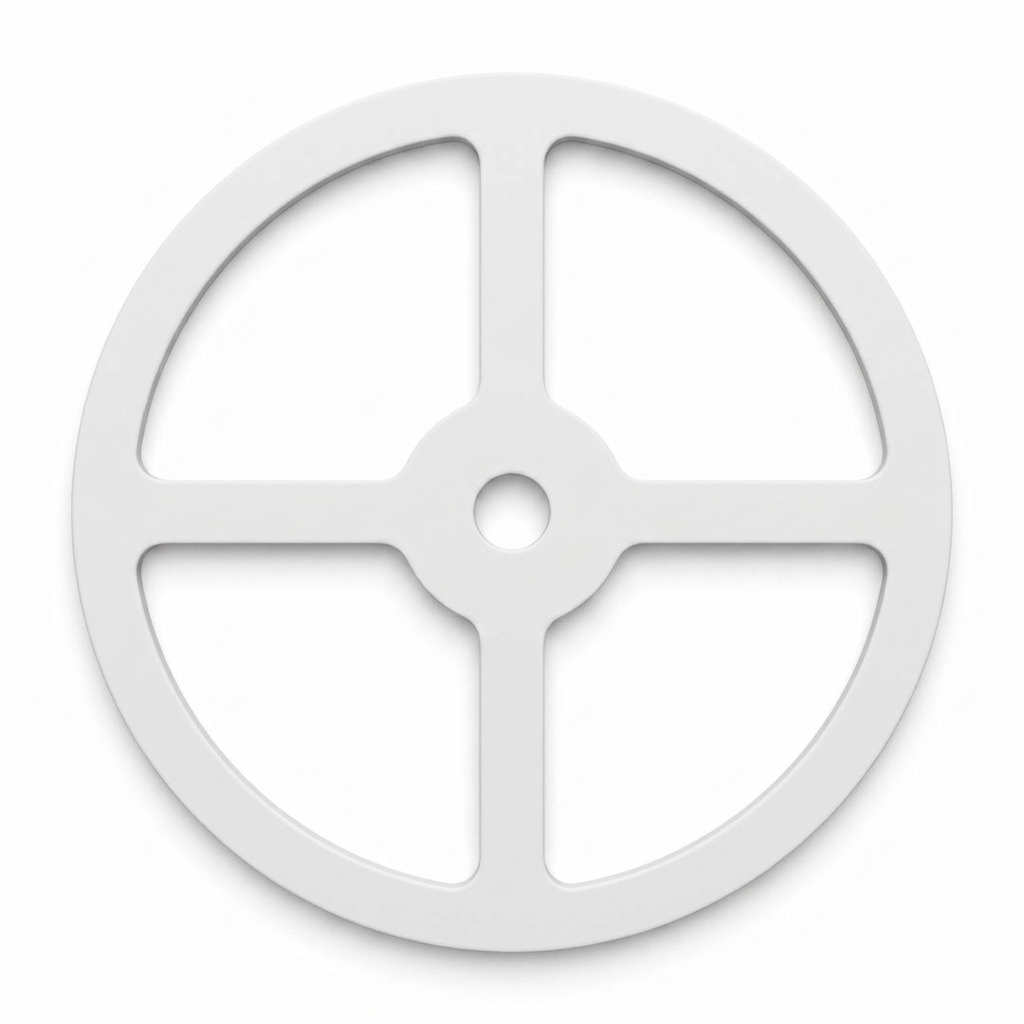

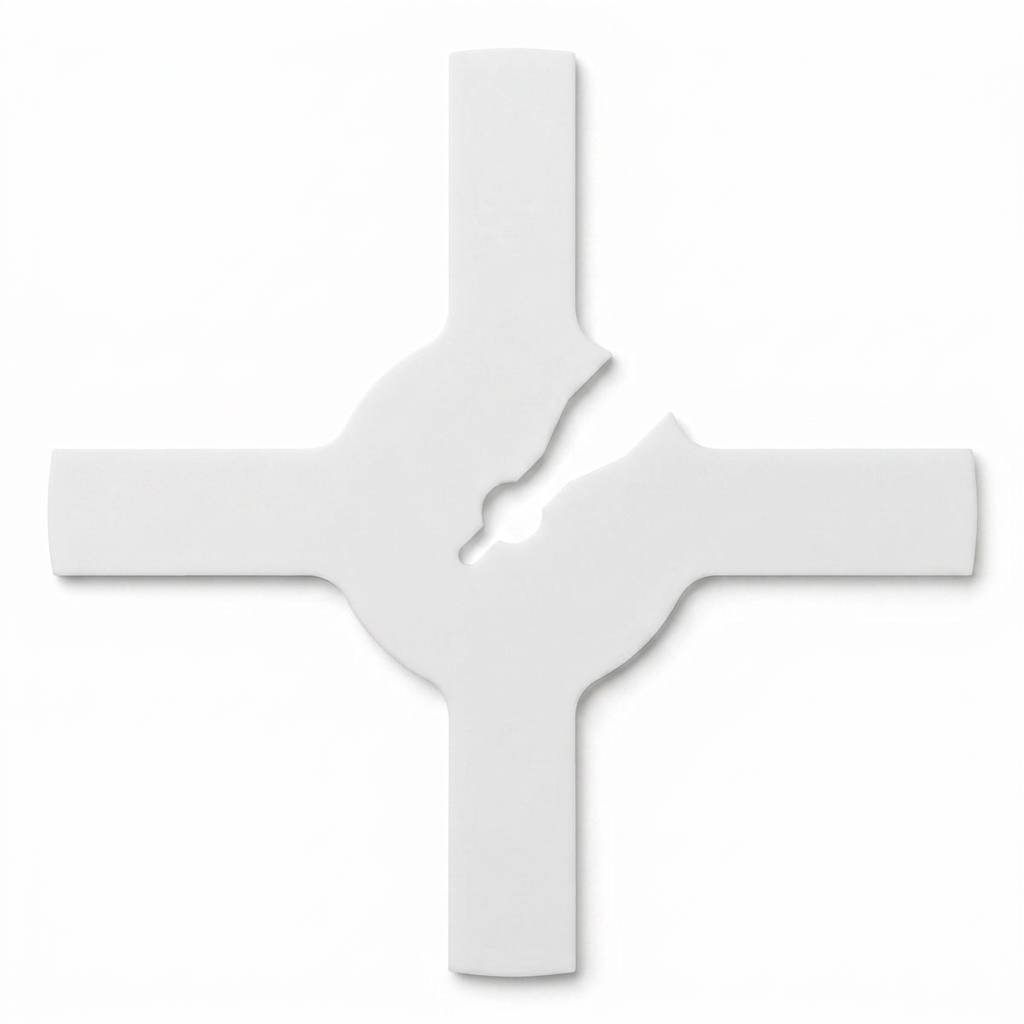

Диск центрирующий	Диск центрирующий поджимной	Стопор-крепёж	Шайба стопорная	Звёздочка униерсальная	Звёздочка разрезная под размер	Звездочка стандартная

	Диаметр чувствительного элемента, мм	Общий диаметр изделия, мм	Материал изготовления	Температурное исполнение
Диск центрирующий	3…16	40, 50, 65, 70, 74, 80, 90, 100	керамика	до +450°C
Диск центрирующий	3…16	40, 50, 65, 70, 74, 80, 90, 100	PTFE	до +250°C
Диск центрирующий поджимной	3…16	20, 30, 40, 45, 50, 65, 80, 100	PTFE	до +250°C
Стопор-крепёж	3…12	4, 6, 8, 10, 12, 16, 17, 19, 22	PTFE	до +250°C
Звёздочка универсальная	3…12	30, 50, 80, 100, 150	PEEK	до +300°C
Звёздочка стандартная	3…12	30, 50, 80, 100, 150	керамика	до +450°C
Звёздочка стандартная	3…12	30, 50, 80, 100, 150	PTFE	до +250°C
Звёздочка разрезная под размер	3…12	30, 50, 80, 100, 150	керамика	до +450°C
Звёздочка разрезная под размер	3…12	30, 50, 80, 100, 150	PTFE	до +250°C
Шайба стопорная	3…12	15... 30	Hastelloy C276/ Нержавеющая сталь	до +450°C

Основные сферы применения рефлекс-радарных уровнемеров

Технические характеристики

Основные технические параметры

Волноводный радарный уровнемер ТЭКФЛЕКС в зависимости от модели может иметь диапазон измерений до 15 000 мм. при использовании коаксиальных или стержневых зондов и до 24 м. при использовании тросовых зондов. Если уровнемер TDR планируется использовать для замера уровня сыпучих материалов, то при использовании моделей со стержневым или тросовым зондом максимальный размер гранул не должен превышать 5 мм. Уровнемер микроволновой рефлекс радарный осуществляет передачу информации как через аналоговые выходные сигналы 4-20мА (в том числе с поддержкой протокола HART), так и через внешний интерфейс стандарта RS-485 с использованием протокола связи ModBus RTU, а также опционально для заказа доступны электронные блоки с выходными сигналами Profibus PA.

Принцип измерения	волноводный радарный
Диапазон измерений	• до 12 000 мм (стержневой и коаксиальный зонды); • до 24 000 мм (тросовый зонд)
Максимальное рабочее давление	1,6; 2,5; 4,0; 6,3; 10; 16; 25; 35 МПа
Температура контролируемой среды	• от -60 до + 160°С; • от -100 до +250°С; • от -200 до +450°С
Предельная допускаемая основная абсолютная погрешность измерения	±3 мм; ±3,5 мм; ±5 мм; ±10 мм
Выходной сигнал	• аналоговый 4-20мА+ HART; • два аналоговых 4-20мА и HART по первому аналоговому выходу; • цифровой по интерфейсу RS-485; • PROFIBUS PA; иной - по запросу
Напряжение питания	18…36 В
Степень защиты по ГОСТ 14254	• IP66/67; • IP68 – по запросу
Исполнение по взрывозащите	• без взрывозащиты; • 0Ex ia IIC T6 Ga • 1Ex db IIC T6 Gb • 0Ex ia IIC T6 Ga/Ex ia IIIC T80°C Da • 1Ex db IIC T6 Gb/Ex tb IIIC T80° Db
Подключение к процессу	• резьба; • накидная гайка; • фланец; • иное - по запросу
Материал корпуса	• алюминий анодированный или окрашенный; • нержавеющая сталь - по запросу
Типы зондов	• стержень (в том числе составной) диаметром 6-12 мм (от 300 до 12000 мм); • трос (от 500 до 24 000 мм); • коаксиальный (в том числе составной) диаметром наружной оболочки 22 мм (от 300 до 12000 мм); • иной - по запросу
Климатическое исполнение	• ОМ; • УХЛ; • О; • Т
Температура окружающей среды	-60…+85°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4 тип атмосферы III
Наработка на отказ	не менее 100 000 ч
Срок службы	не менее 25 лет
Гарантийный срок эксплуатации	• 24 месяцев; • до 60 месяцев (расширенный)
Межповерочный интервал	3 года

Код заказа

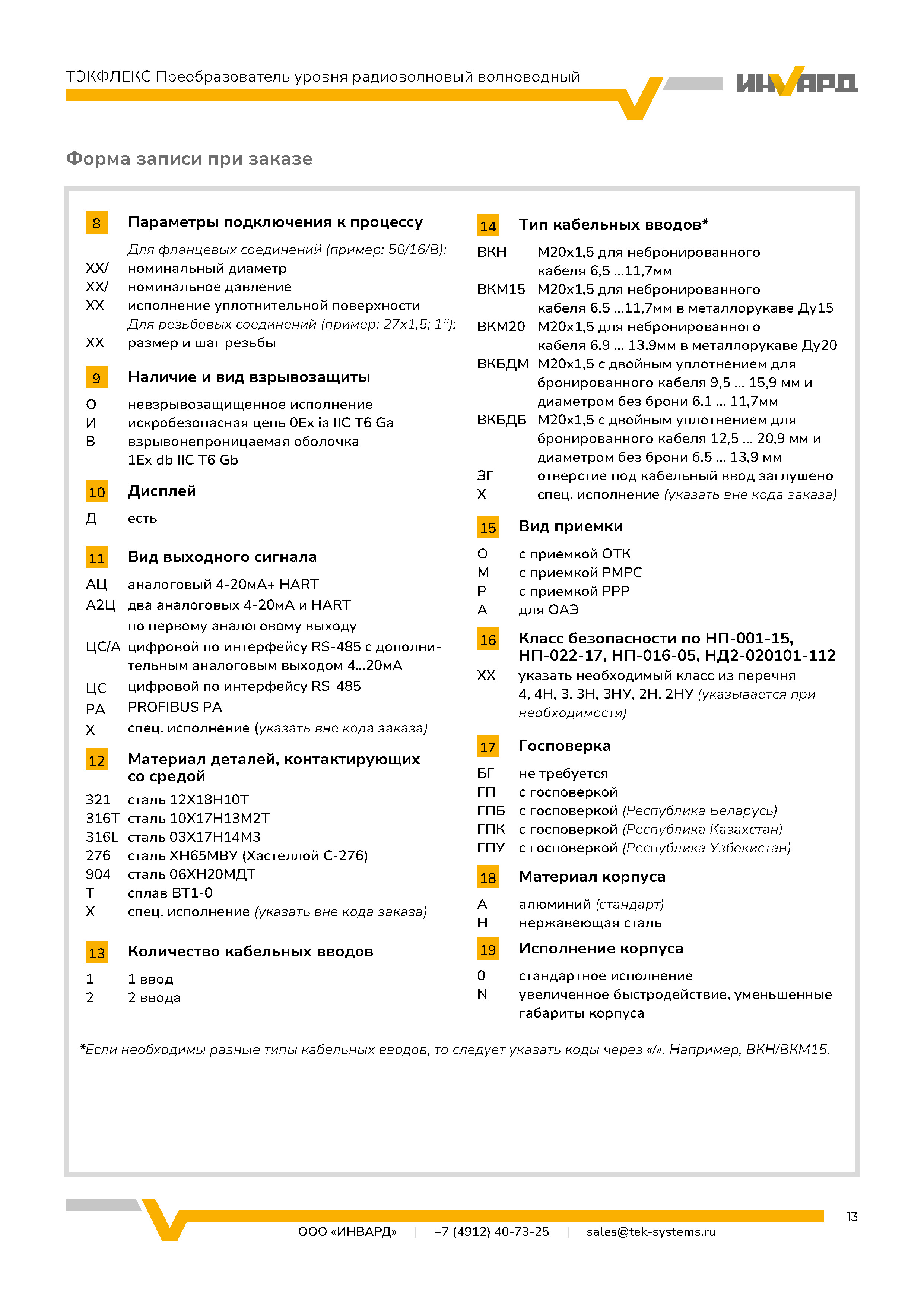

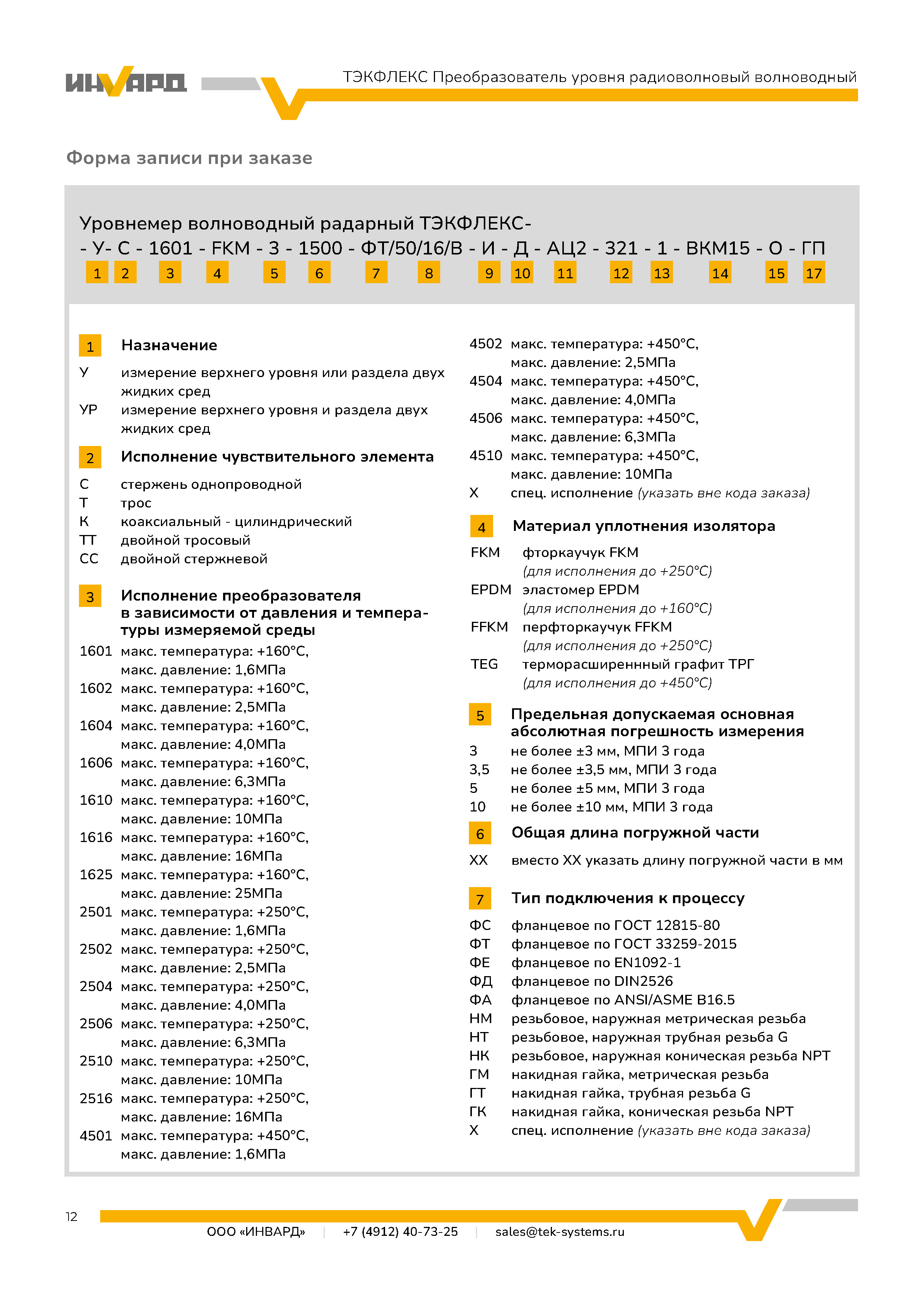

Форма записи при заказе ТЭКФЛЕКС

Форма записи при заказе центратора

Назначение

Исполнение чувствительного элемента

Исполнение преобразователя в зависимости от давления и температуры измеряемой среды

Материал уплотнения изолятора

Предельная допускаемая основная абсолютная погрешность измерения

Общая длина погружной части

вместо ХХ указать длину погружной части в мм

Тип подключения к процессу

Параметры подключения к процессу

Для фланцевых соединений (пример: 50/16/В): номинальный диаметр / номинальное давление / исполнение уплотнительной поверхности
Для резьбовых соединений (пример: 27х1,5; 1''): размер и шаг резьбы

Наличие и вид взрывозащиты

Дисплей

Вид выходного сигнала

Материал деталей, контактирующих со средой

Количество кабельных вводов

Тип кабельных вводов

Если необходимы разные типы кабельных вводов, то следует указать коды через «/». Например, ВКН/ВКМ15.

Вид приемки

Класс безопасности по НП-001-15, НП-022-17, НП-016-05, НД2-020101-112

указать необходимый класс из перечня 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ (указывается при необходимости)

Госповерка

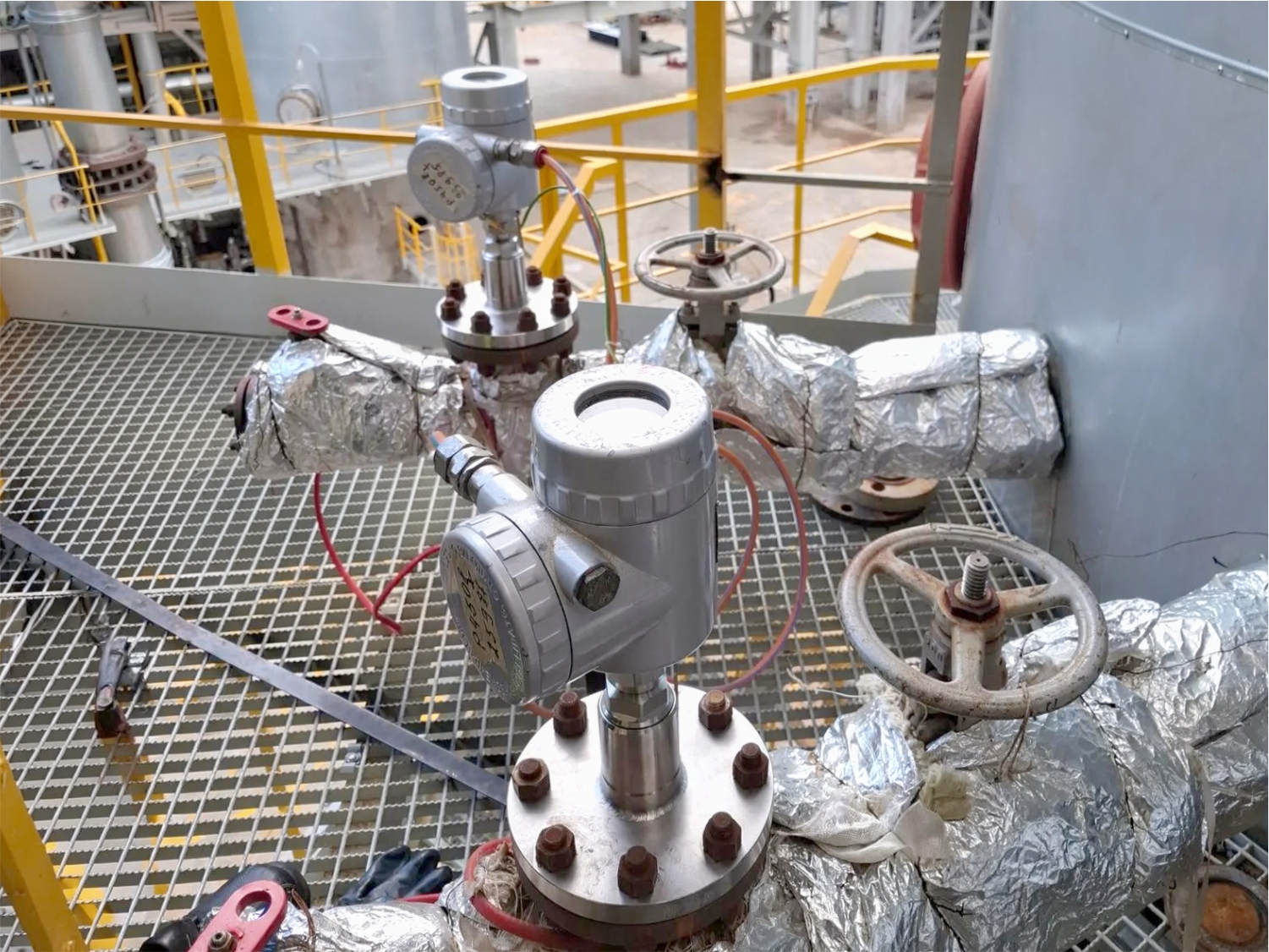

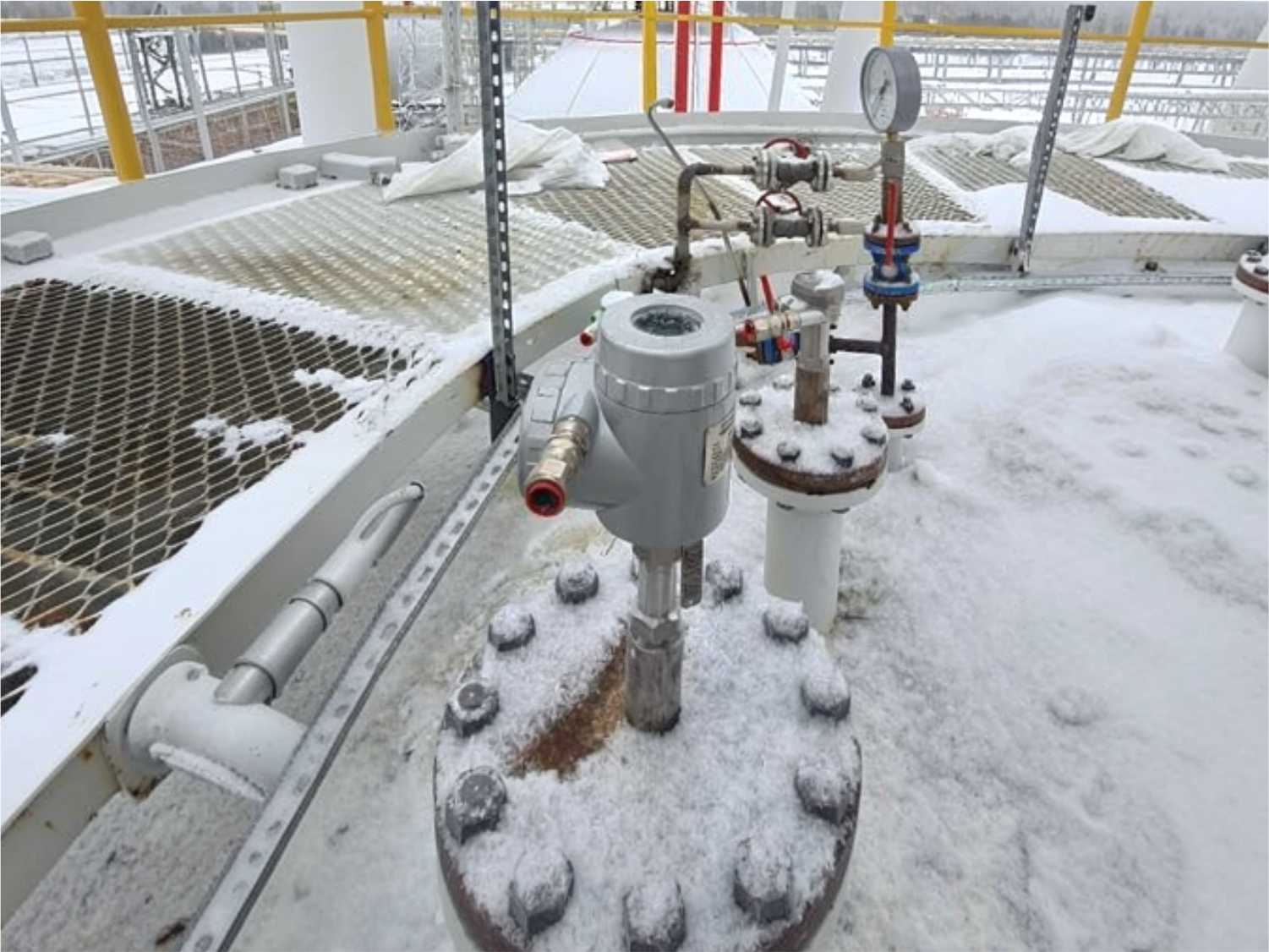

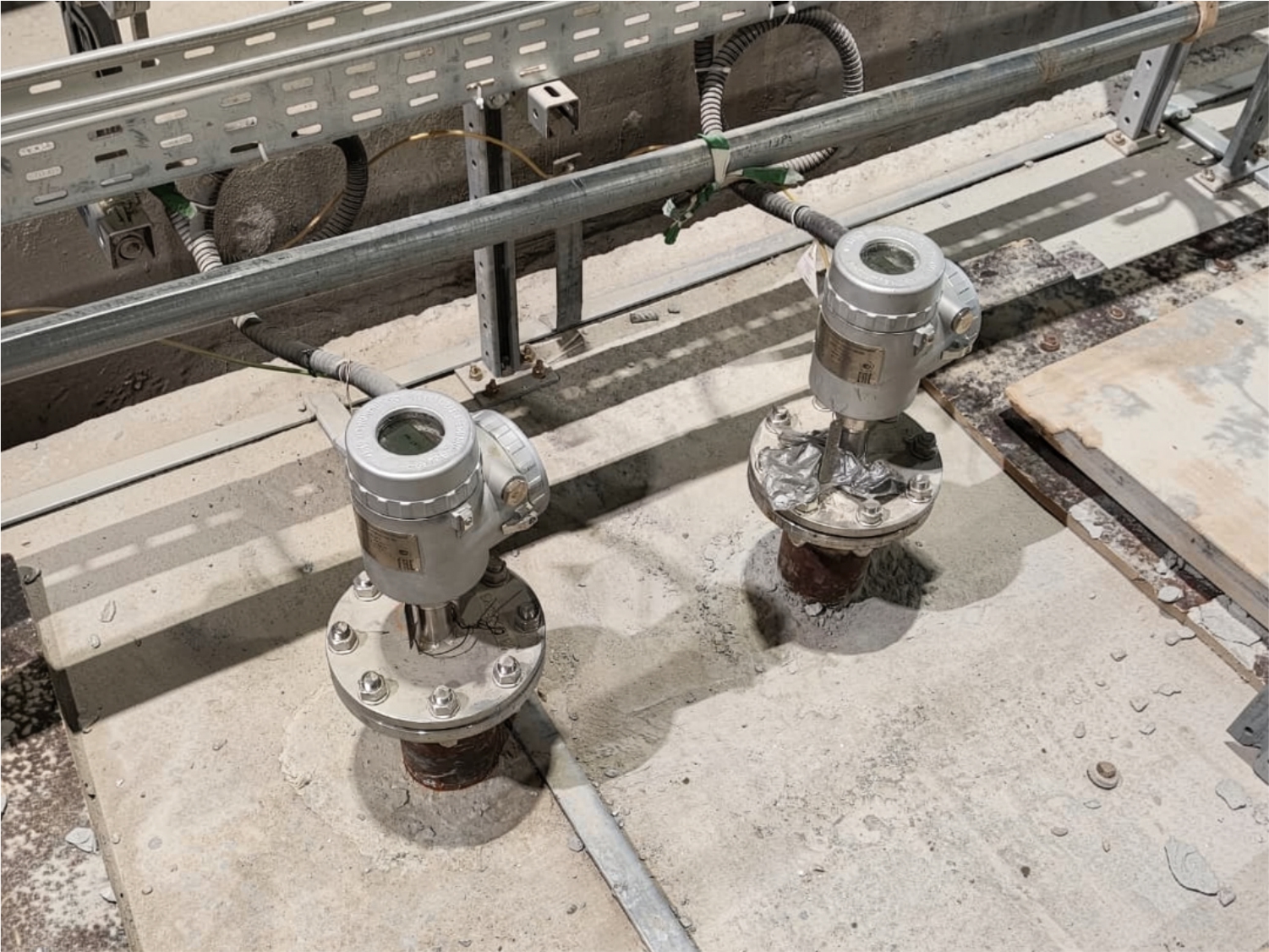

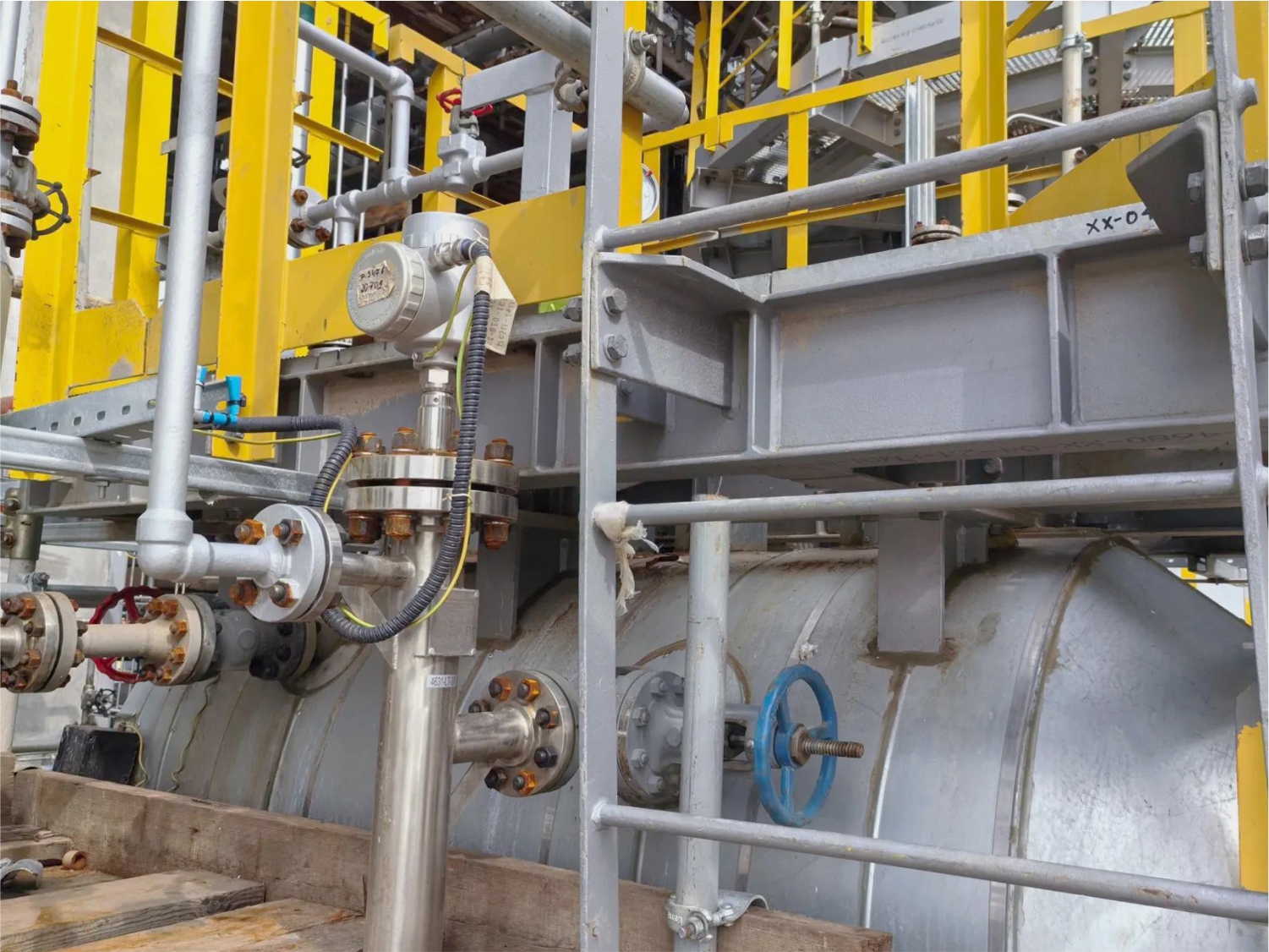

Фотогалерея

Видеоинструкции

Дополнительное

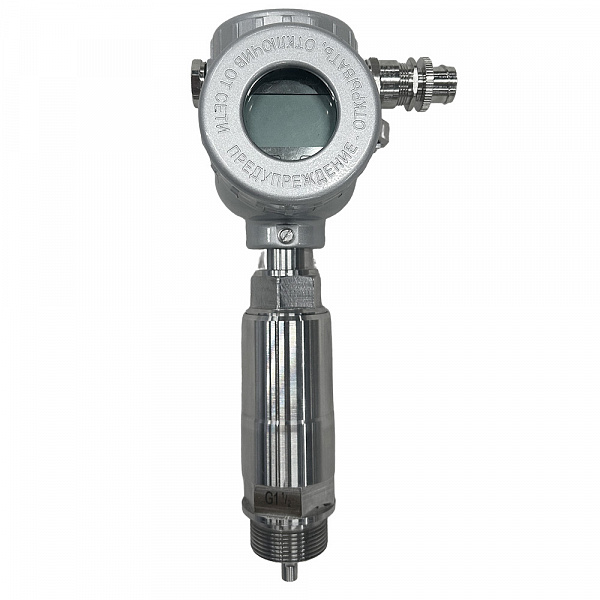

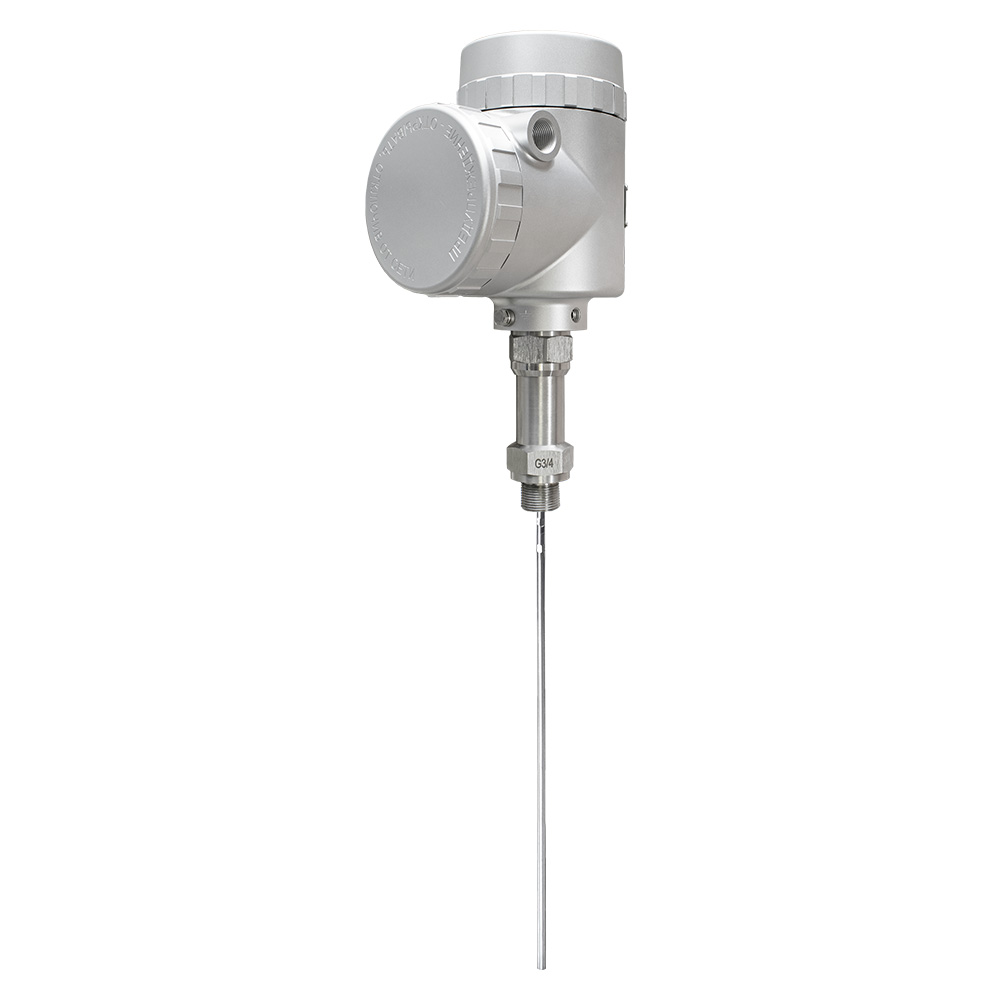

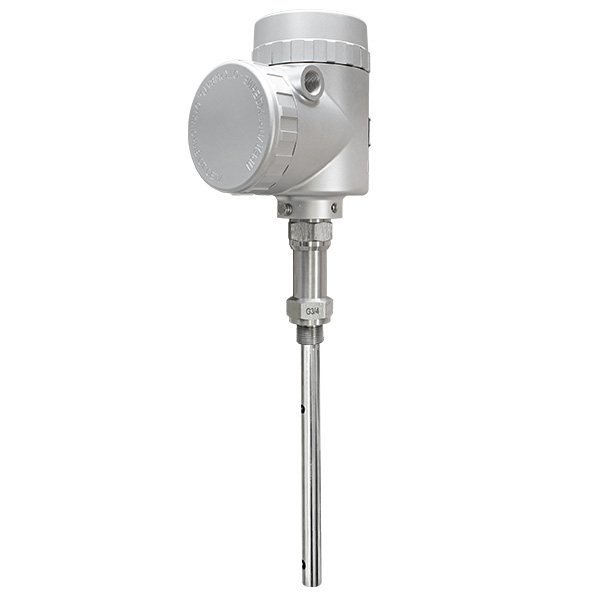

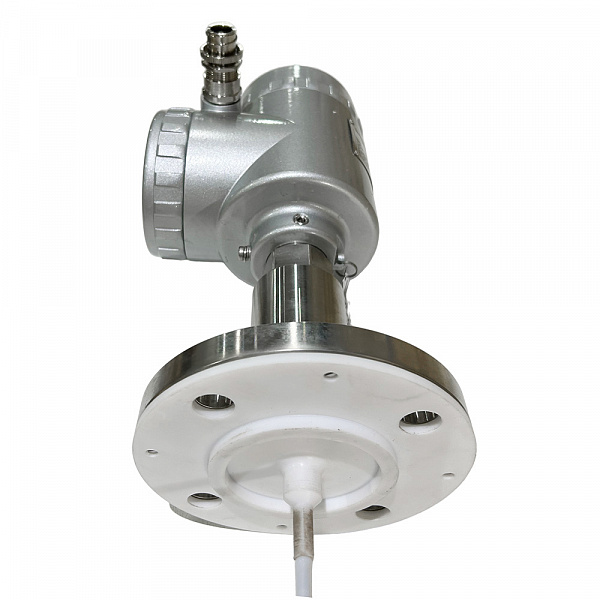

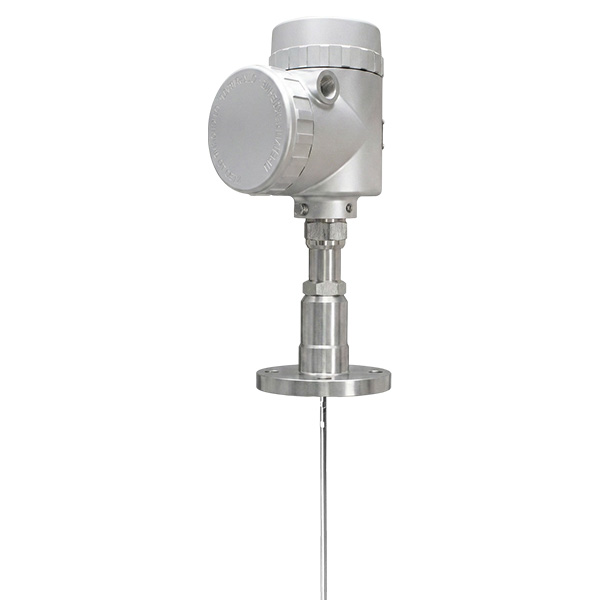

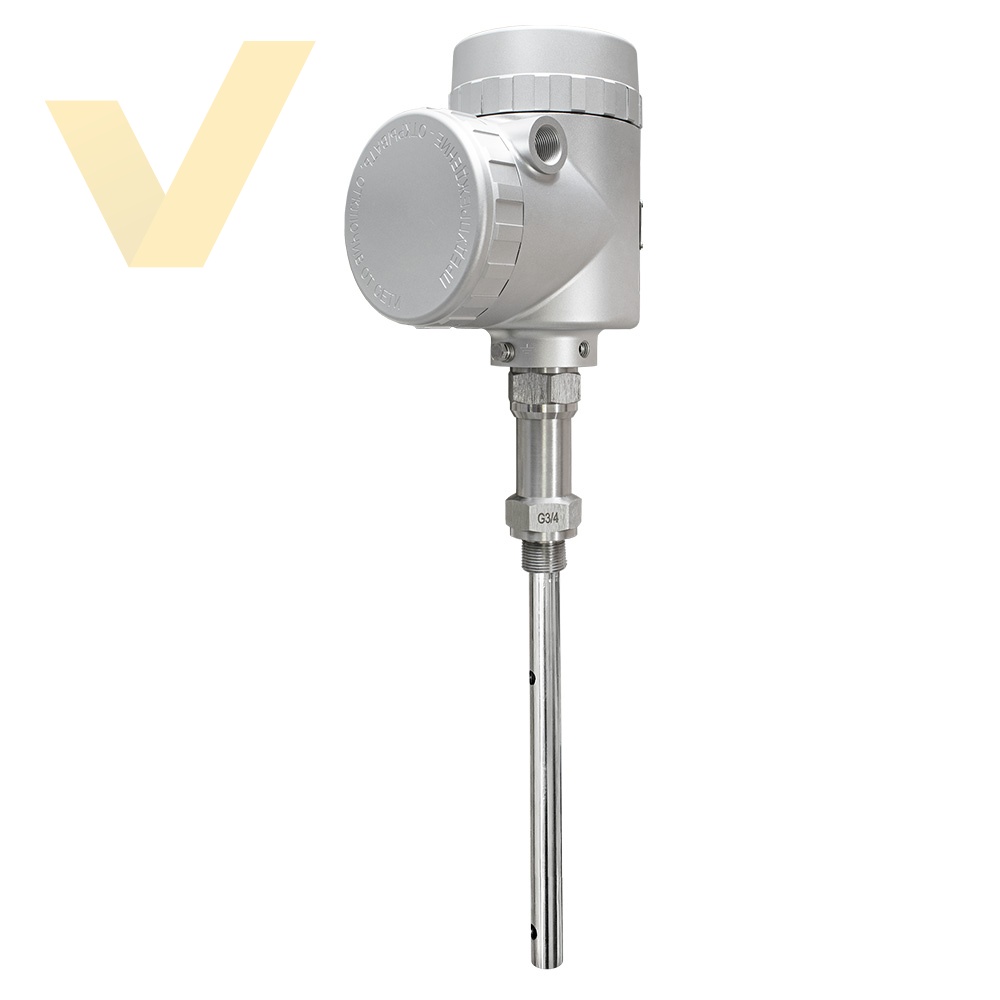

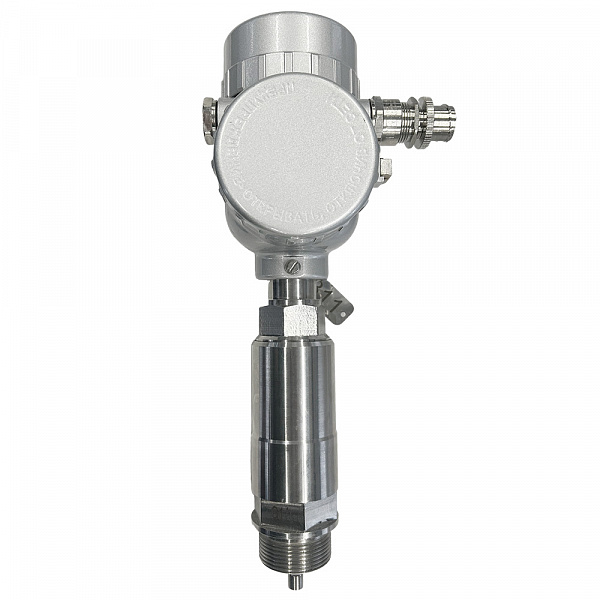

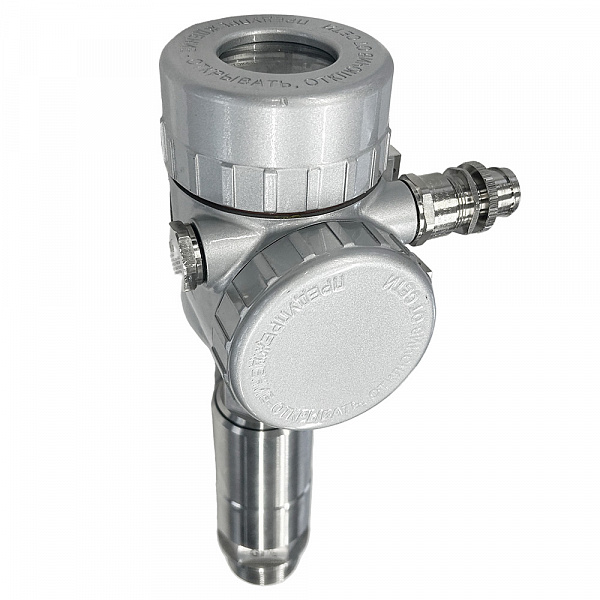

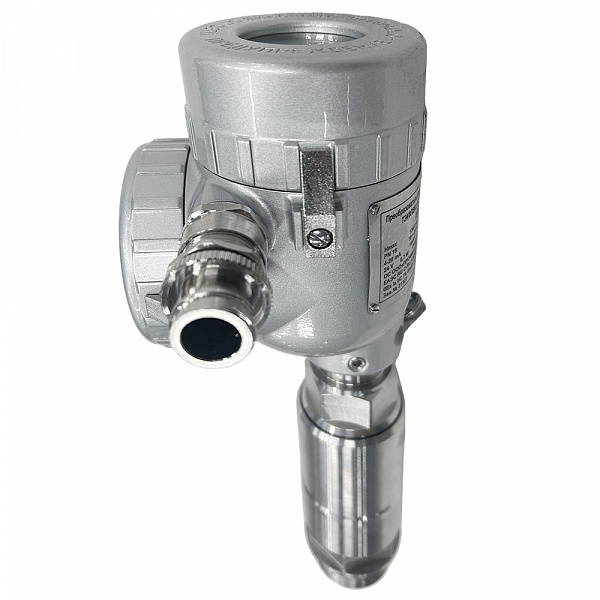

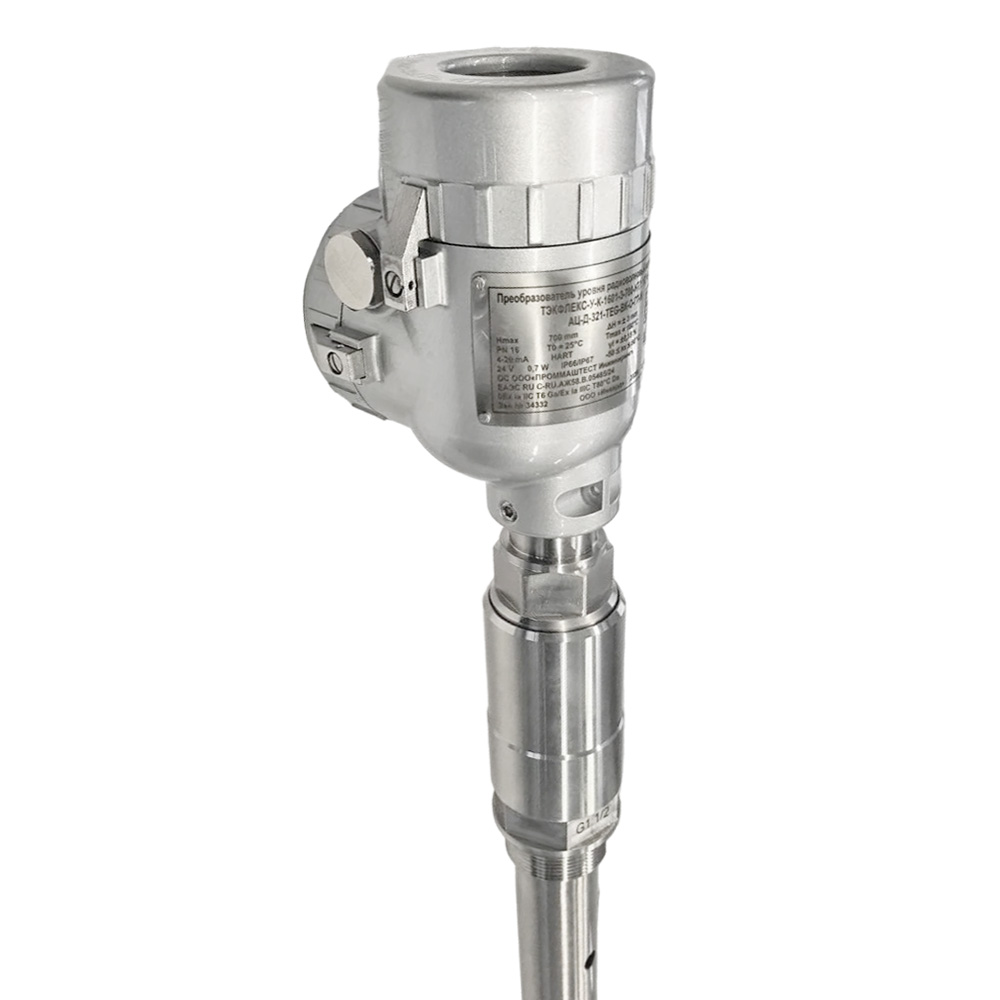

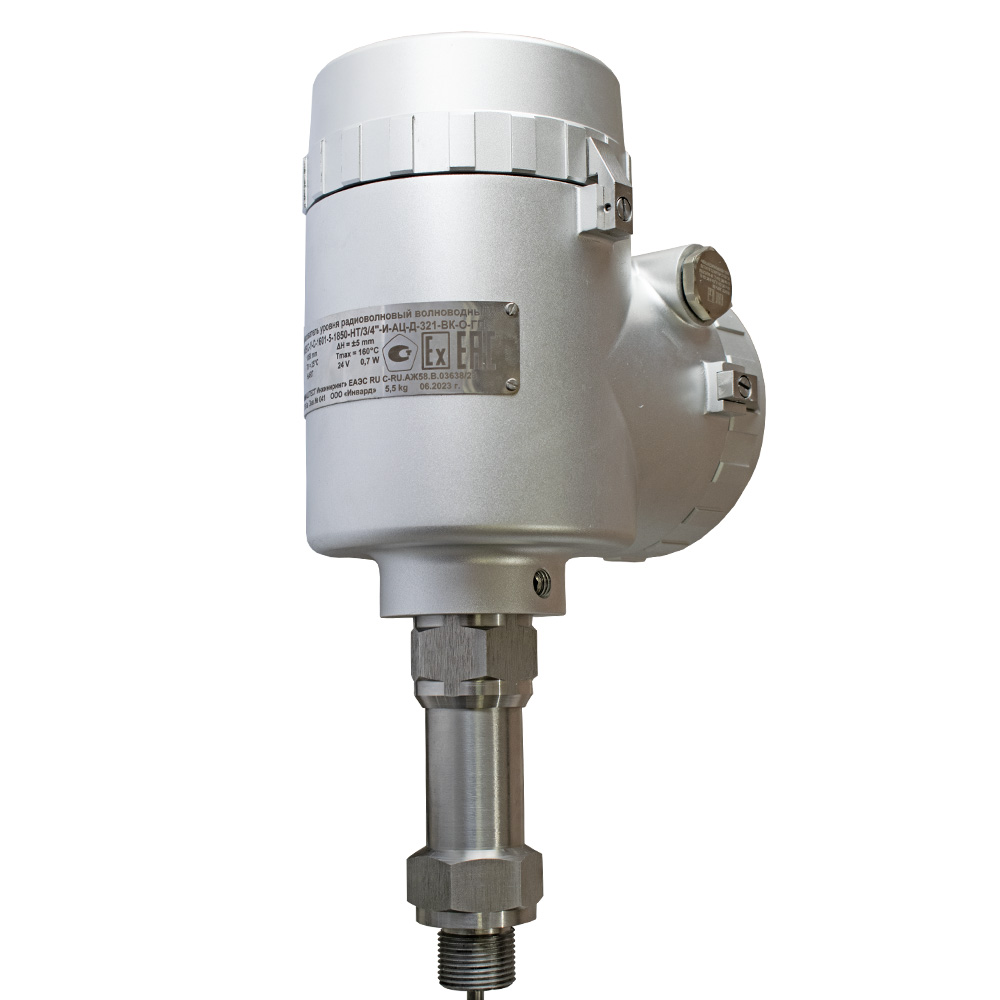

ТЭКФЛЕКС с резьбовым подключением: температура до 160 °С	ТЭКФЛЕКС с фланцевым подключением: температура до 160 °С

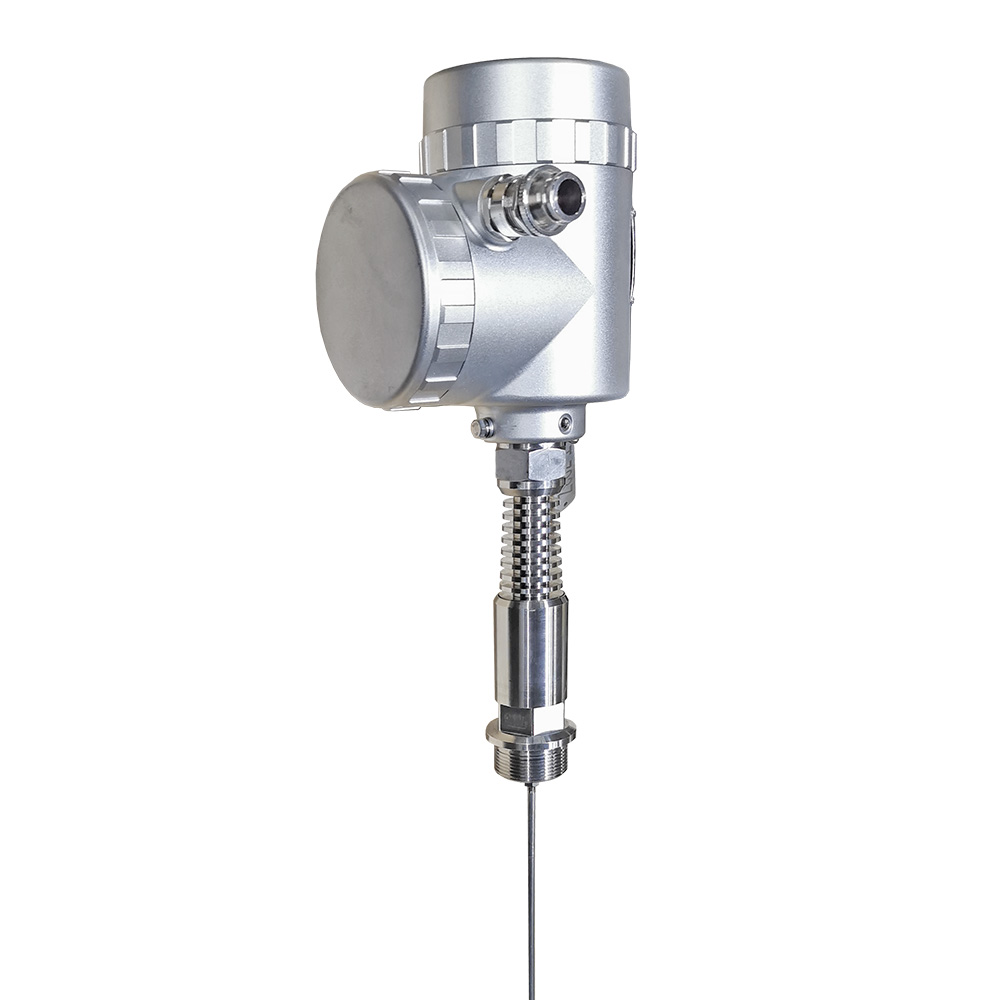

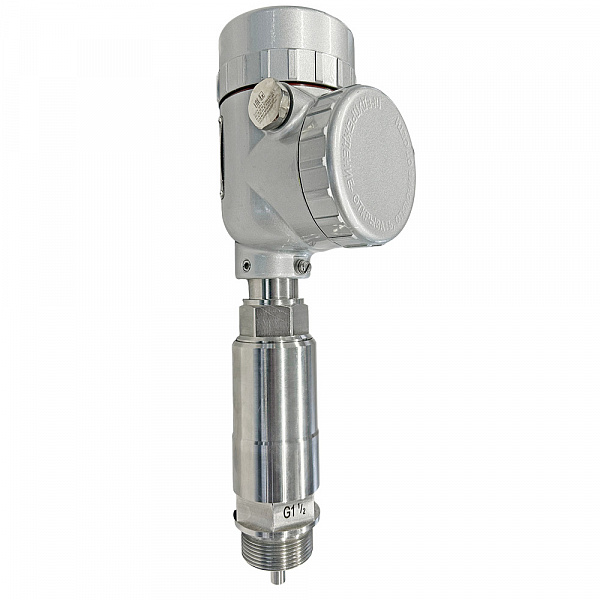

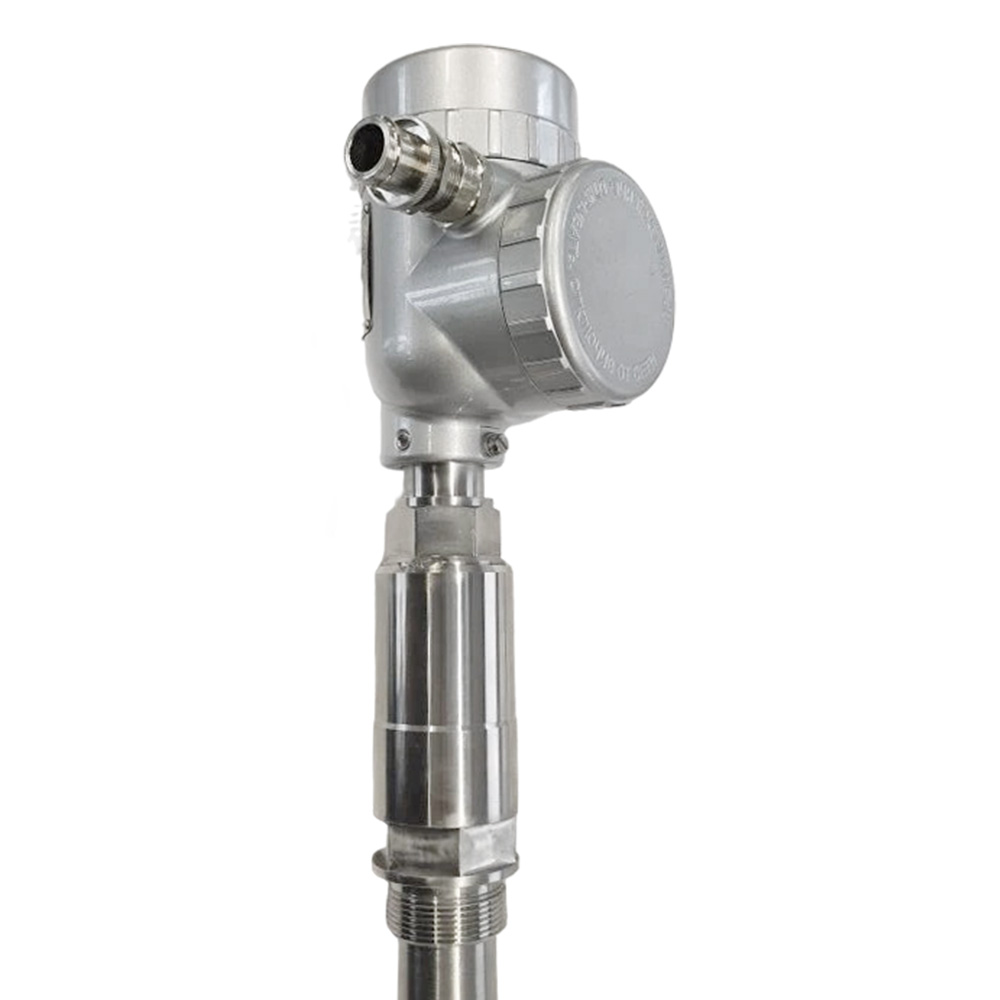

ТЭКФЛЕКС с резьбовым подключением: температура до 250 °С	ТЭКФЛЕКС с фланцевым подключением: температура до 250 °С

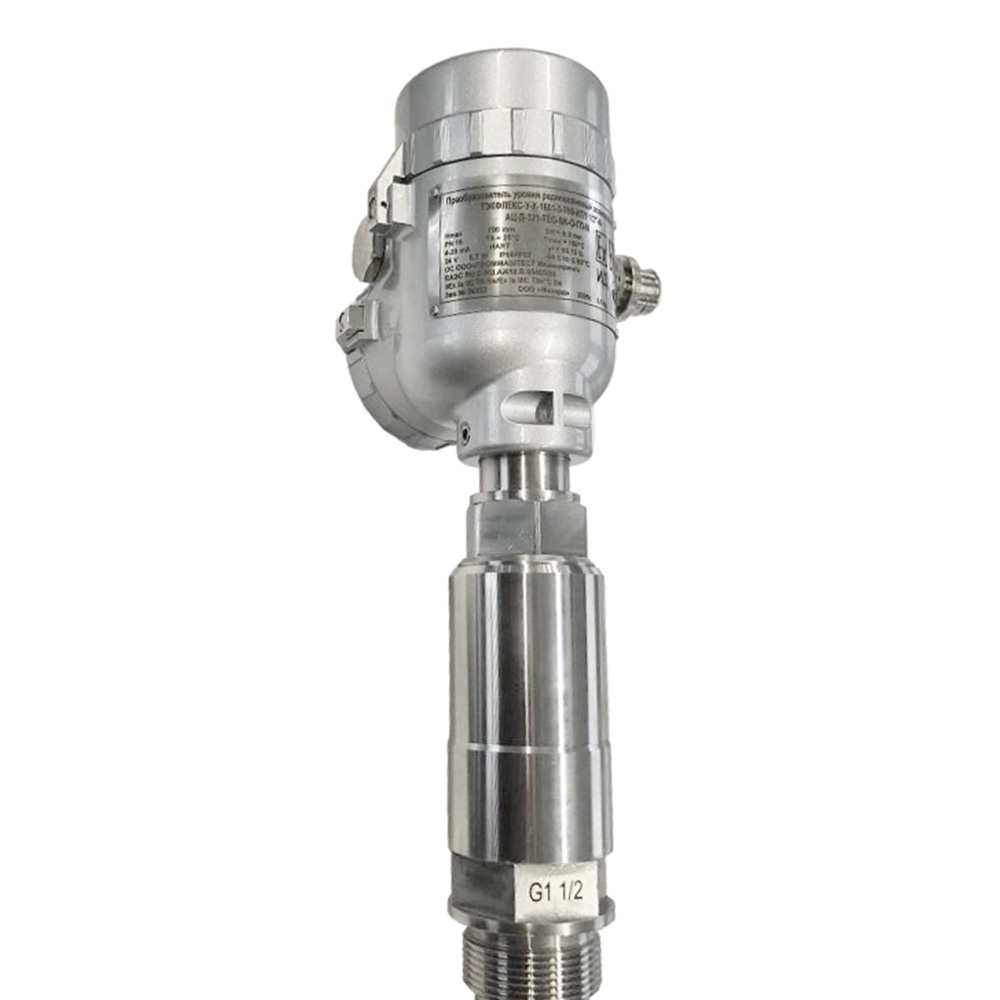

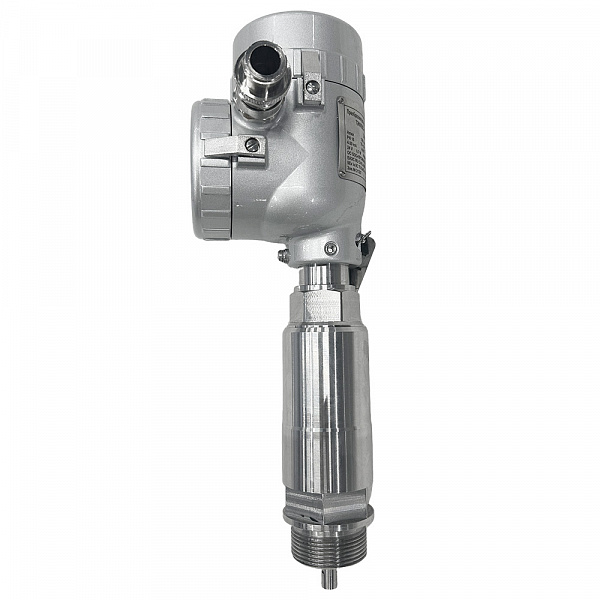

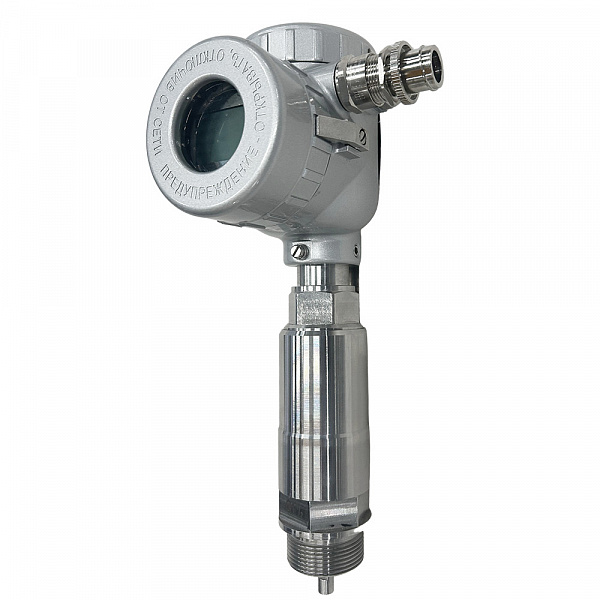

ТЭКФЛЕКС с резьбовым подключением: температура до 450 °С	ТЭКФЛЕКС с фланцевым подключением: температура до 450 °С
