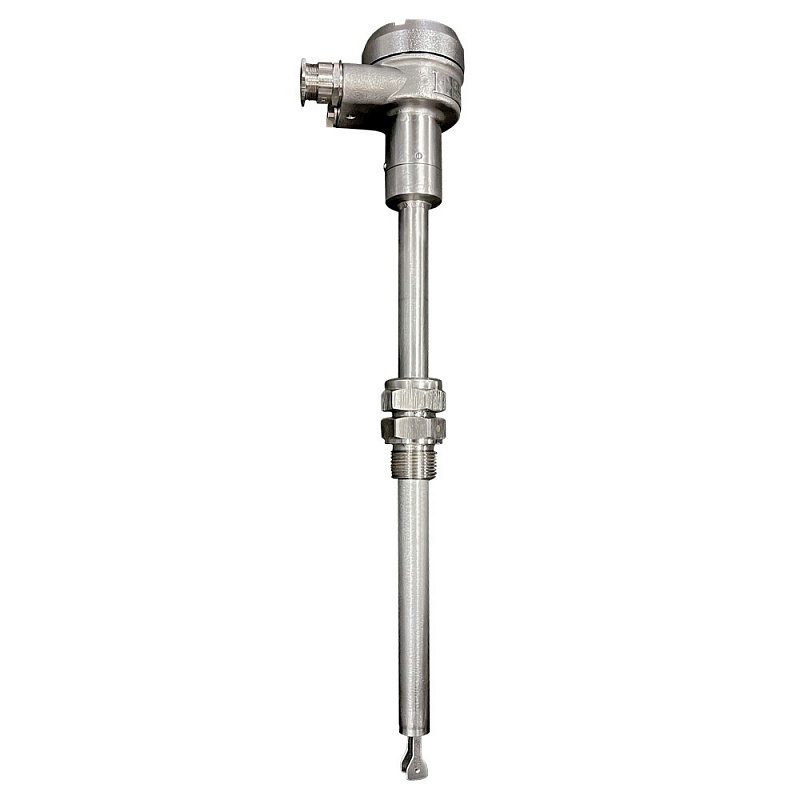

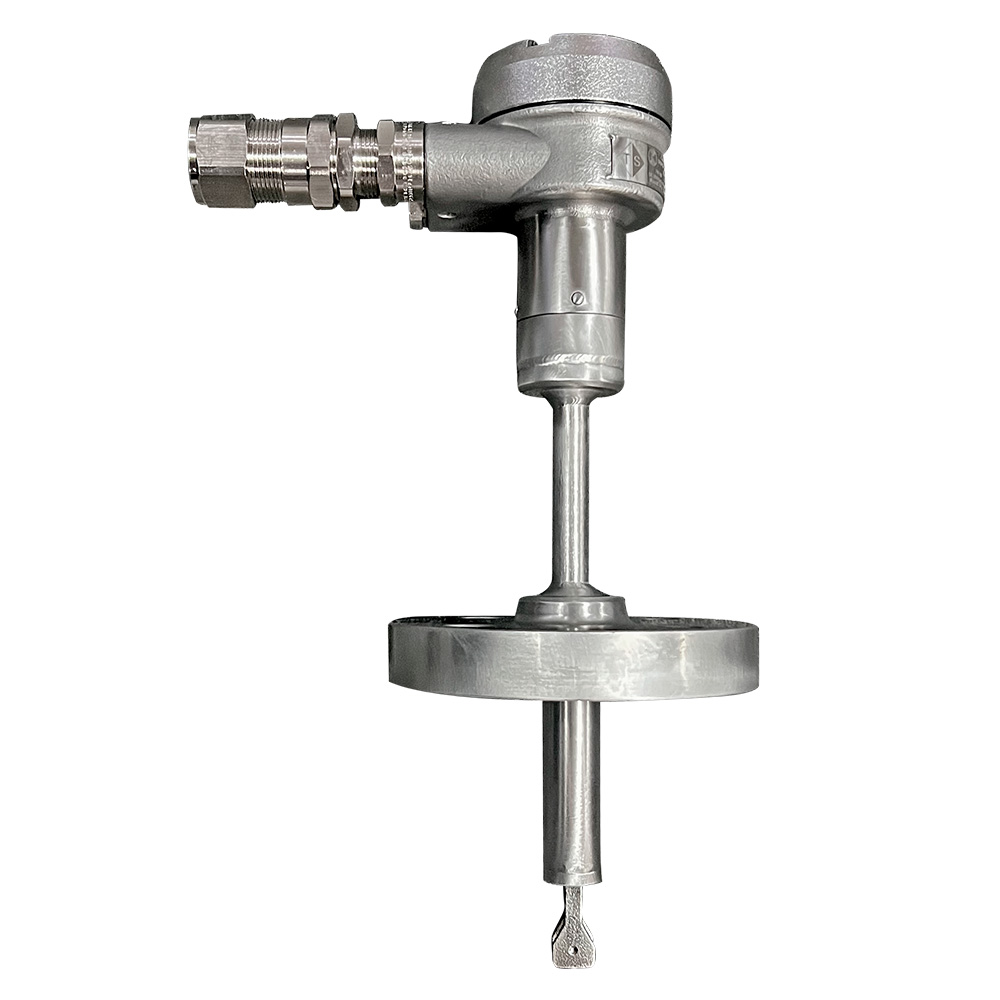

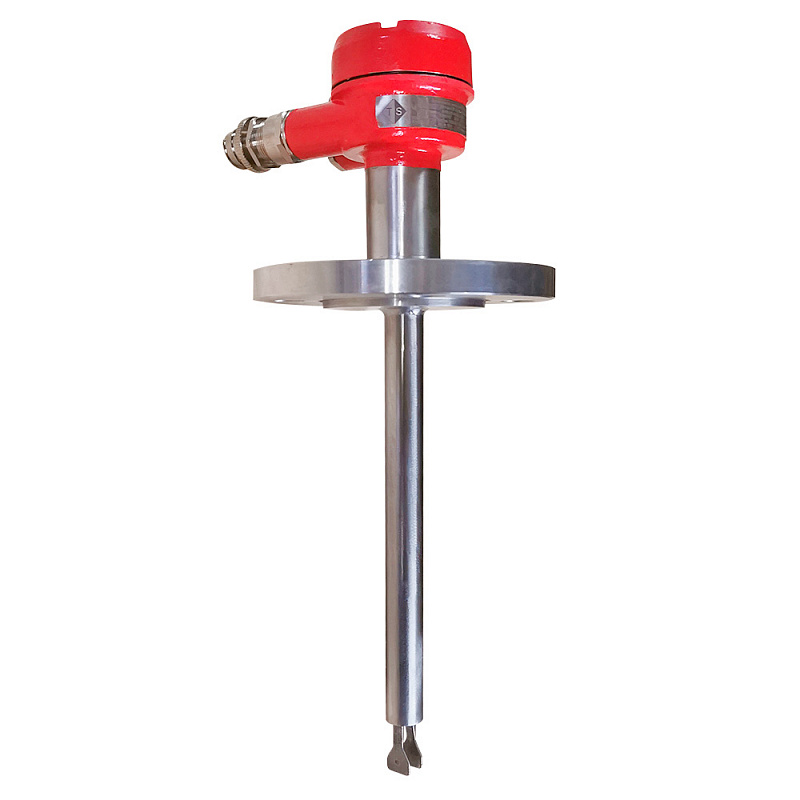

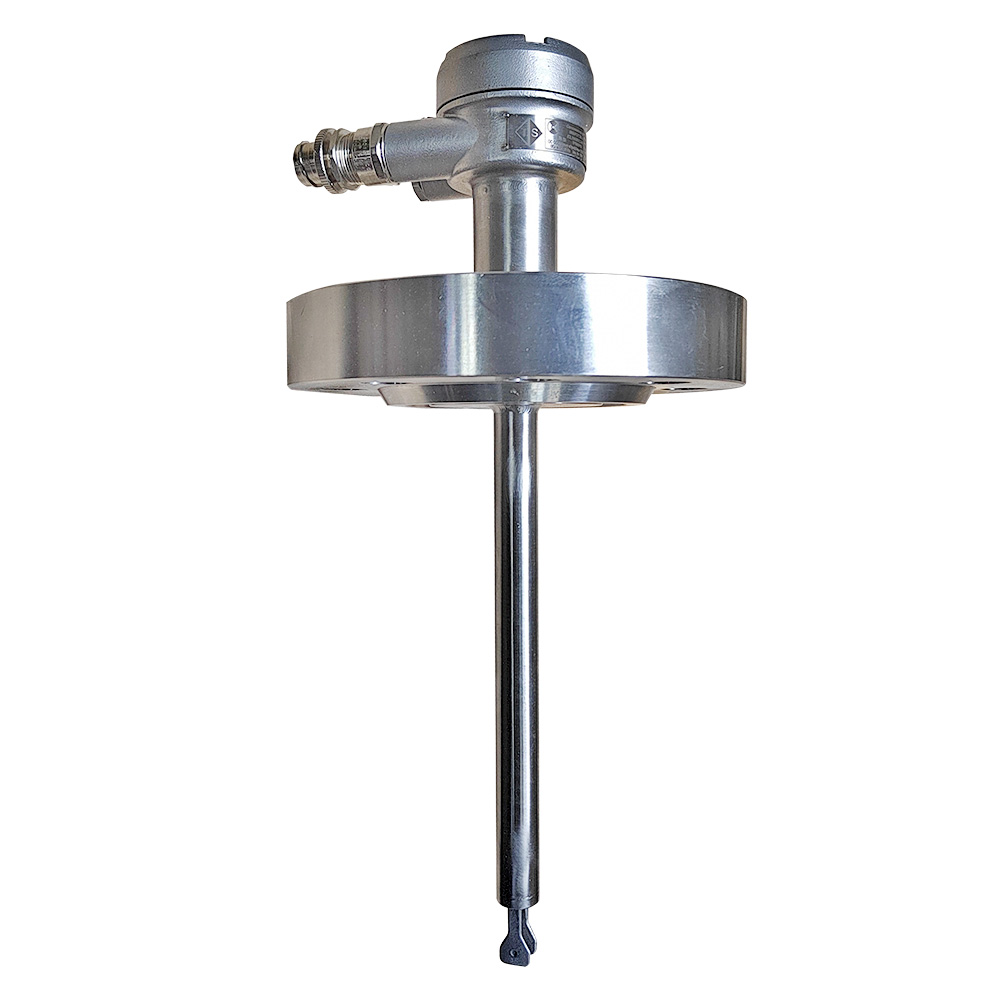

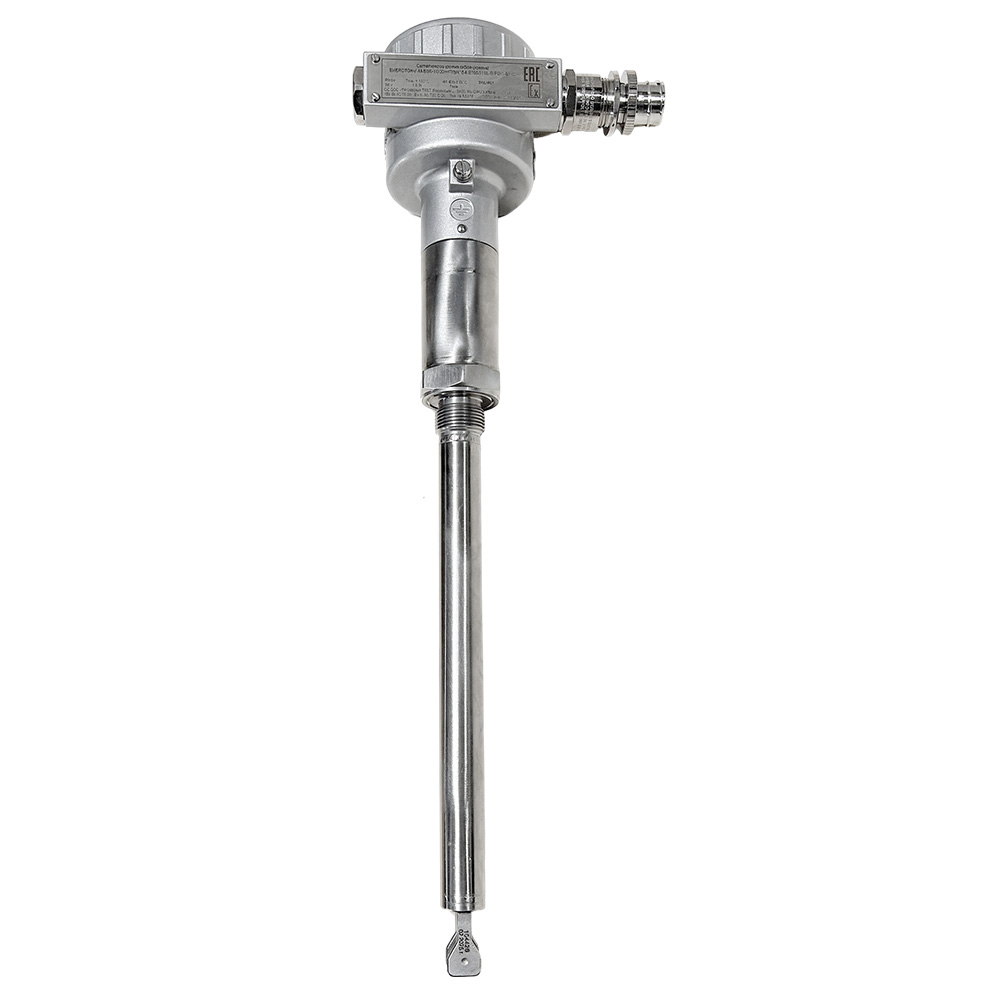

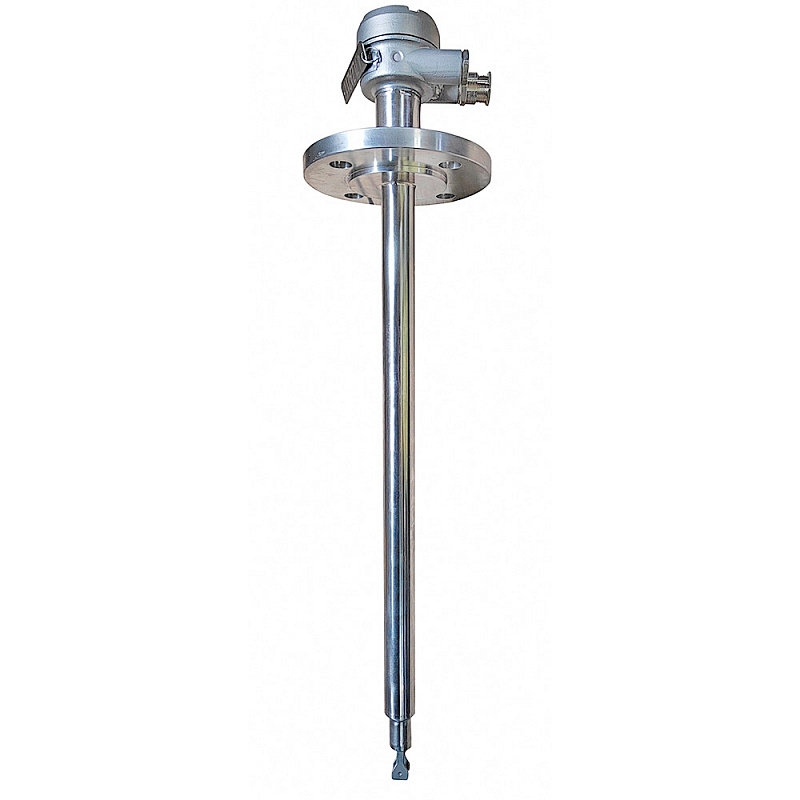

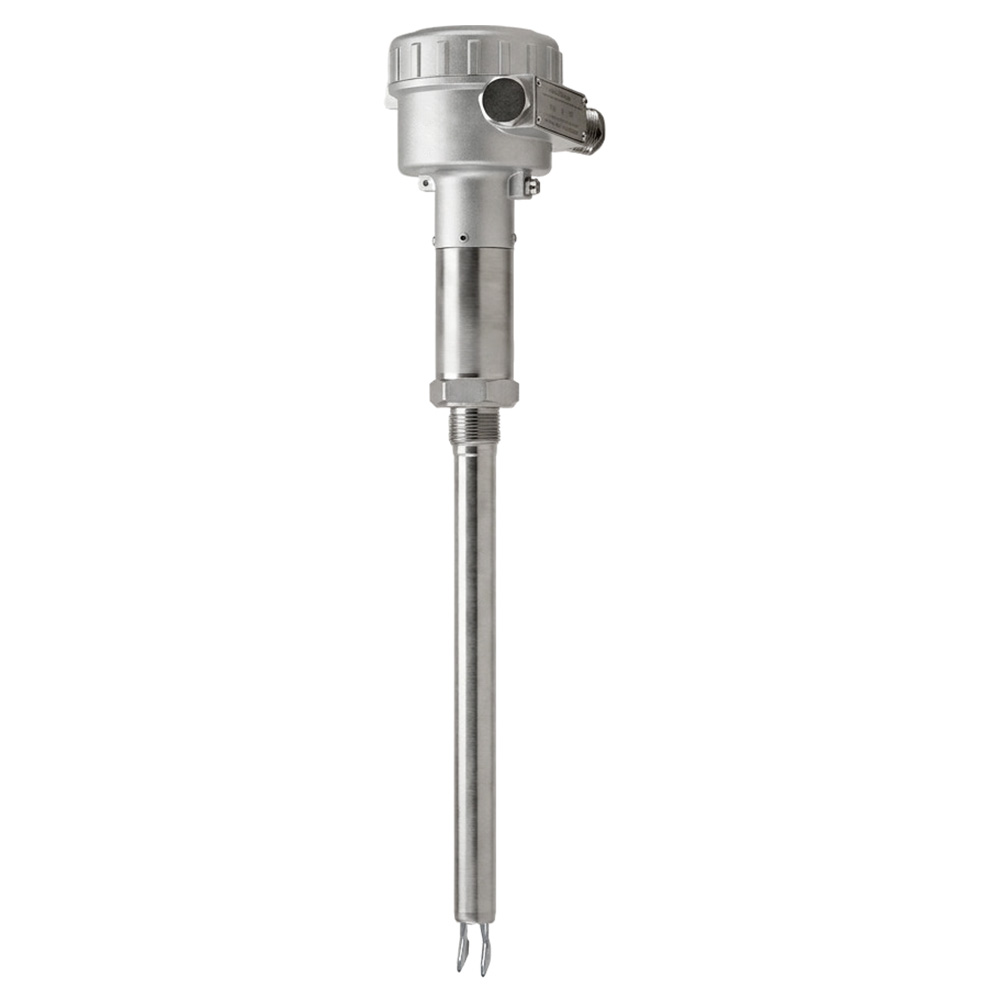

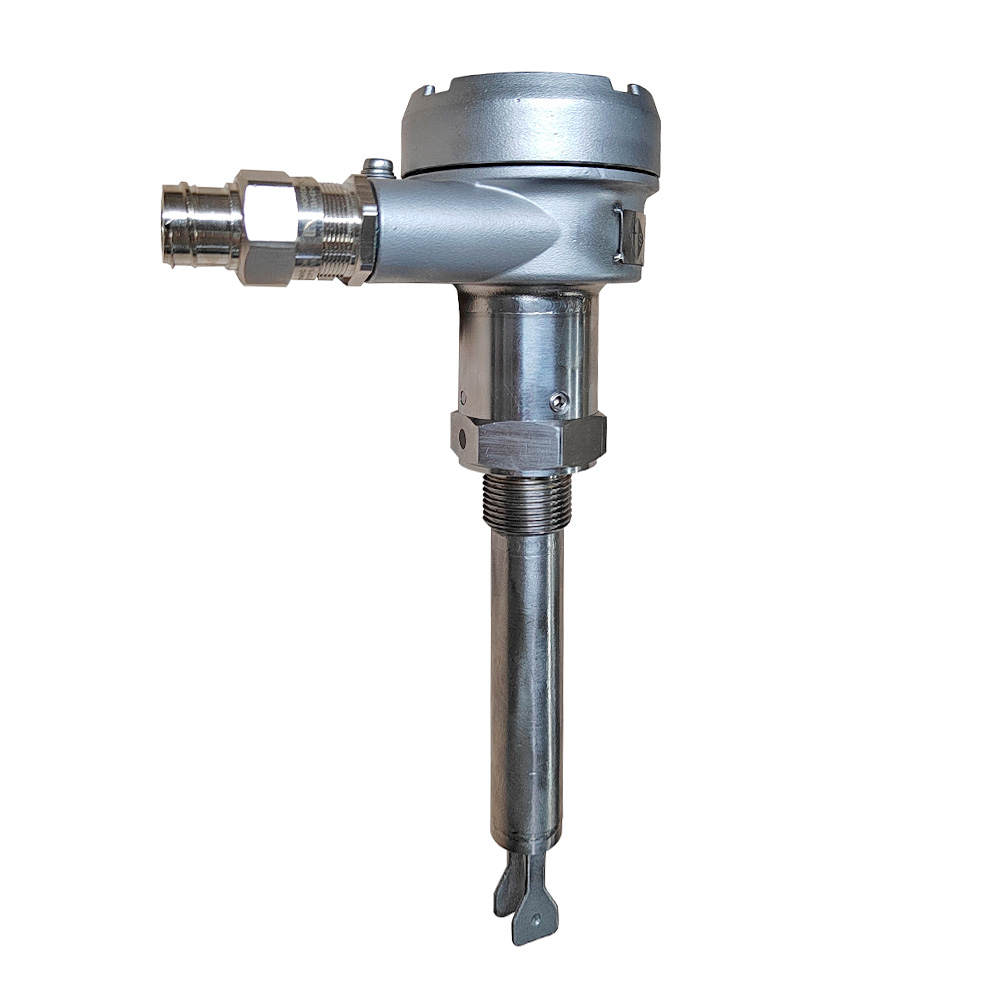

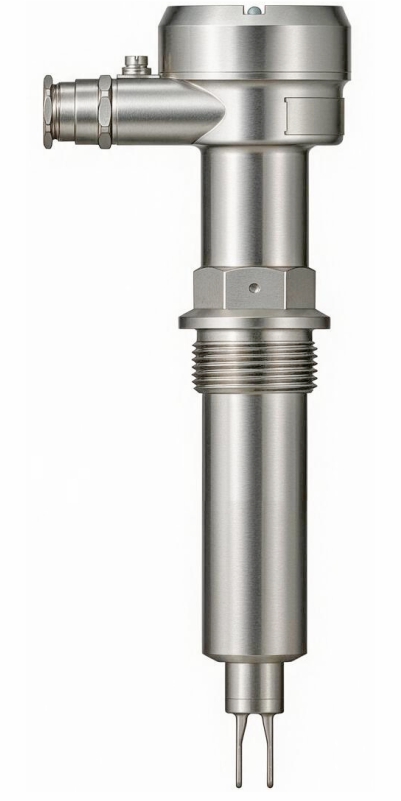

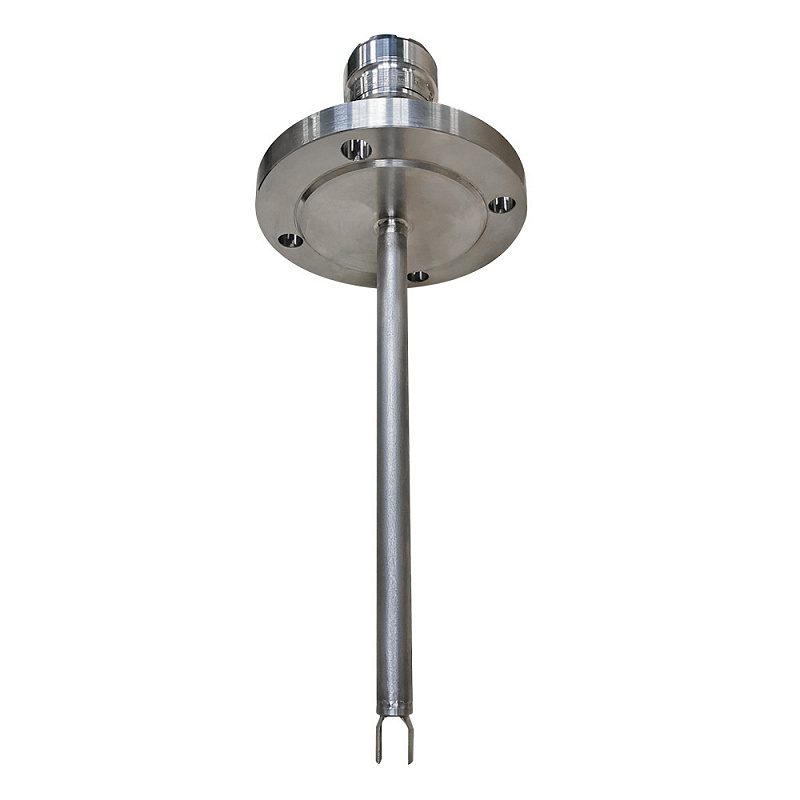

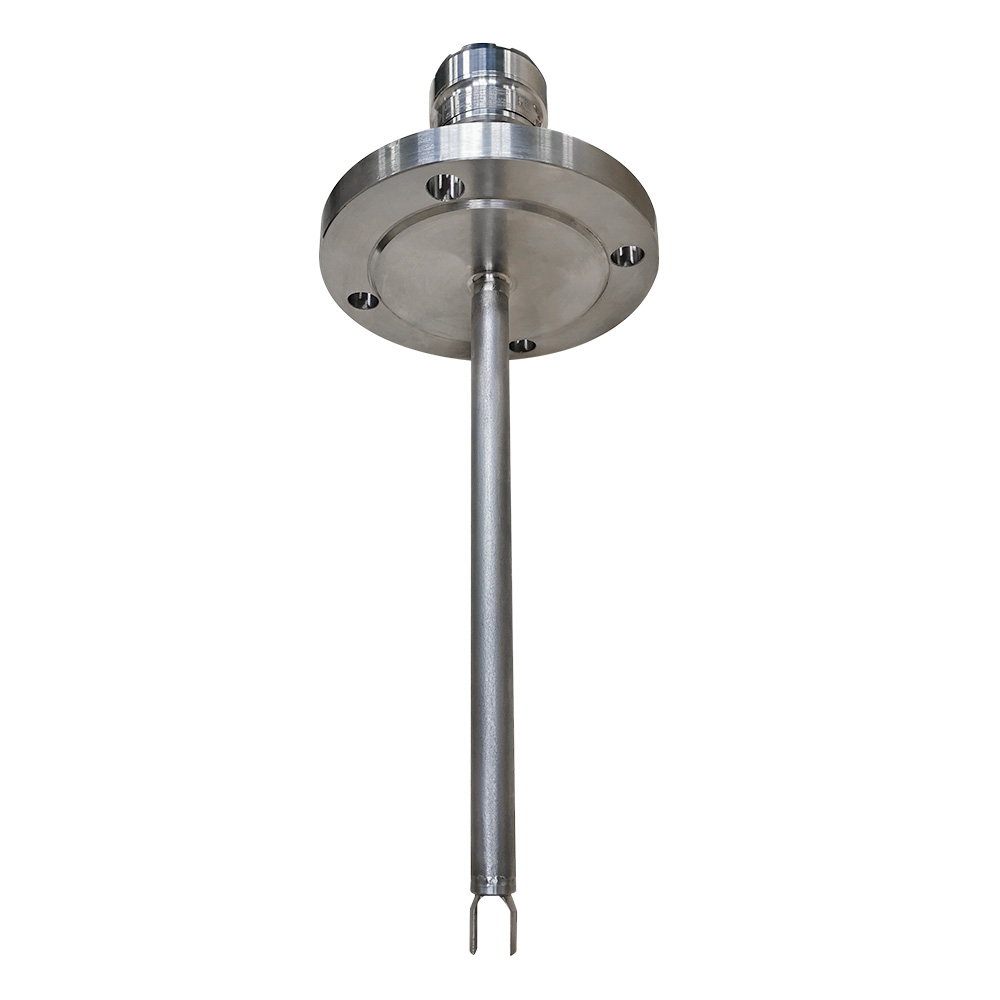

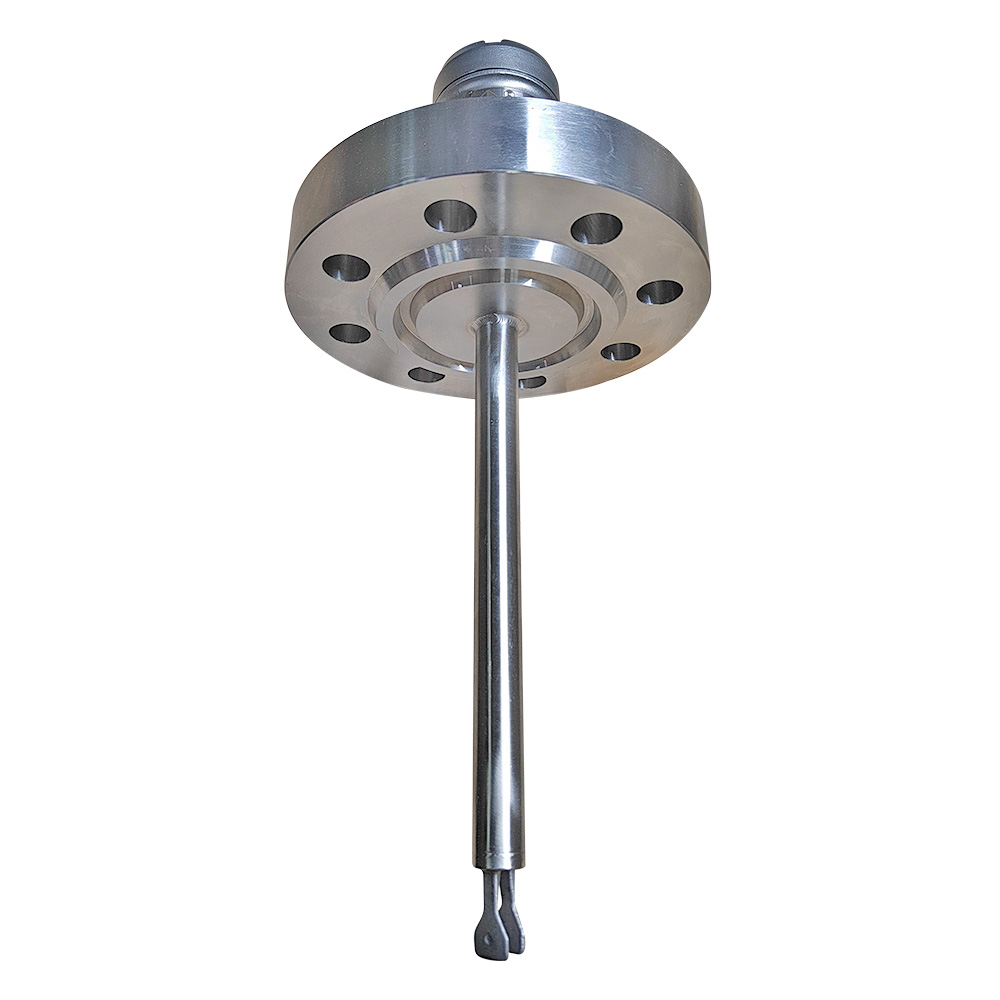

ВИБРОТЭК-У — вибрационный датчик уровня жидкости

Описание

Плотность среды

от 300 до 5000 кг/м³

Давление

до 25 МПа

Температура

от -196°С до +450°С

Длина сенсора

от 60 до 20 000 мм

Конструктивное исполнение и принцип действия вибрационных датчиков предельного уровня жидкости

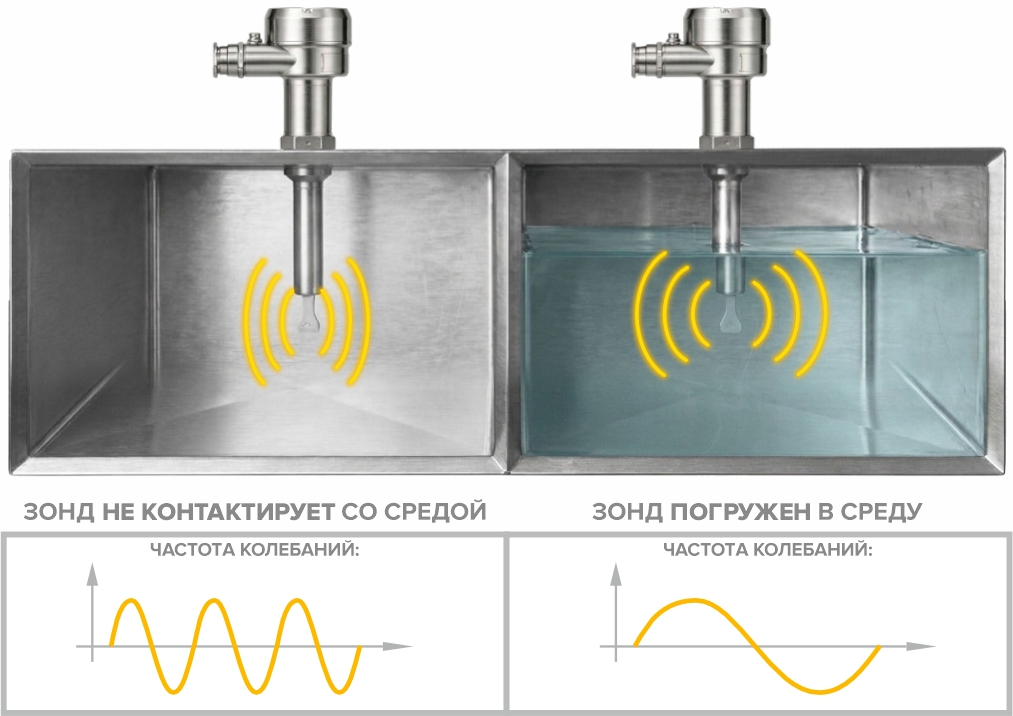

Принцип действия вибрационного датчика уровня жидкости ВИБРОТЭК-У основан на зависимости резонансной частоты собственных колебаний чувствительного элемента (резонатора механических колебаний) от плотности контролируемой среды.
Вибрационный датчик купить можно в виде моноблочной конструкции из нержавеющей стали. Он представляет собой сенсор с пьезоэлектрическими преобразователями, совмещённый с электронным блоком. В зависимости от модификации сенсор может быть жестким или гибким с вилочным или стержневым чувствительным элементом.
В высокотемпературном исполнении сигнализатор оснащается теплоотводом. Отсек электронного блока закрывается резьбовой крышкой. На крышке прибора расположено прозрачное окно для снятия показаний светодиодного индикатора. Уплотнение между корпусом и крышкой обеспечивается резиновым кольцом. Уплотнение кабеля производится кабельным вводом. Снаружи на корпусе нанесена отметка области поднесения магнита (активация функционала проверки).

Назначение и область применения вибрационных датчиков уровня

Вибрационные датчики предельного уровня ВИБРОТЭК-У выпускаются по ТУ ГРВТ.407629.004 и применяются для контроля уровня жидких и сыпучих сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и предприятий других отраслей промышленности в составе различных технологических установок. В большинстве случаев датчики применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, для контроля и управления насосами и запорно-регулирующей арматурой, сигнализации наличия жидкости в трубопроводах для защиты насосов от сухого хода. Вибрационный датчик, цена которого зависит от многих факторов, может применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и тёмные нефтепродукты, масла, охлаждающие жидкости, кислоты и щёлочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов).

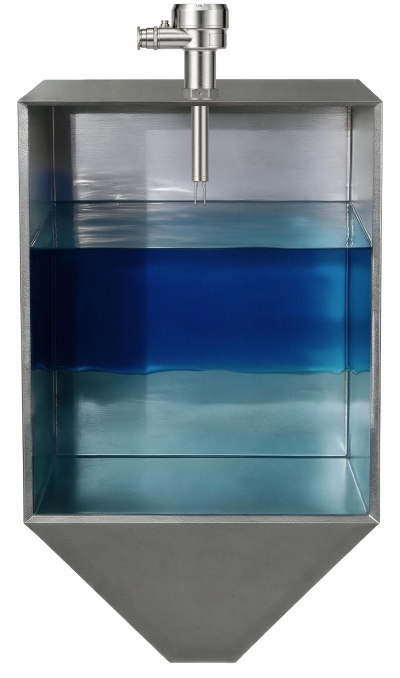

Подходит для измерения уровня:

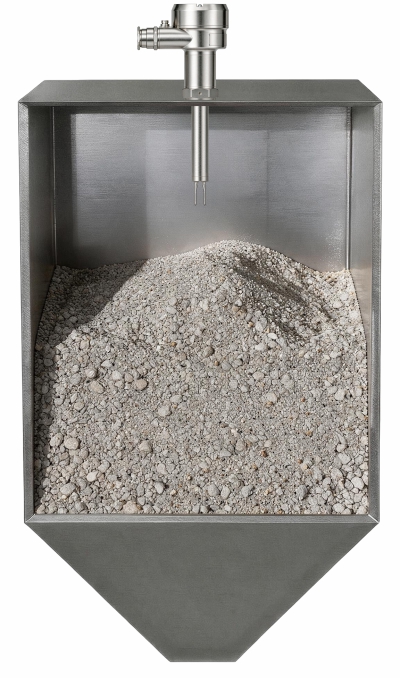

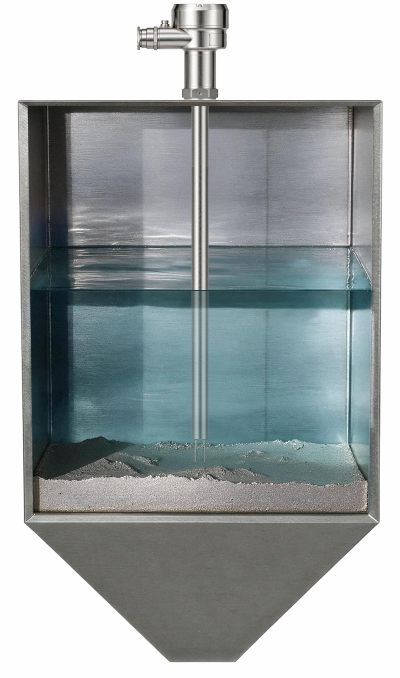

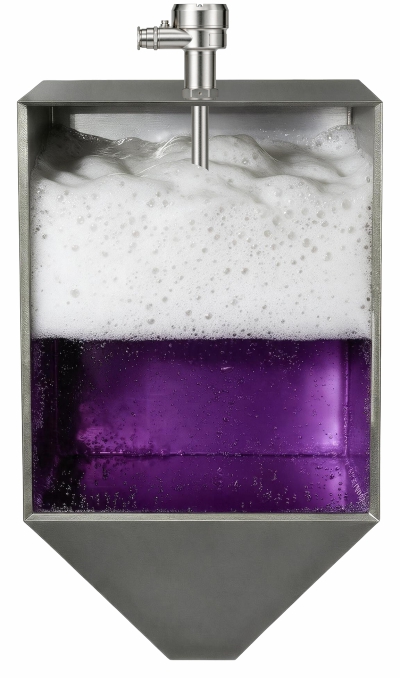

жидких сред: до 3 точек контроля	раздела жидких сред	твердого осадка в жидкой среде	жидких сред кипящих в том числе с пеной	сыпучих сред с частицами диаметром до 5 мм	агрессивных сред: кислот, щелочей.

Функциональные возможности

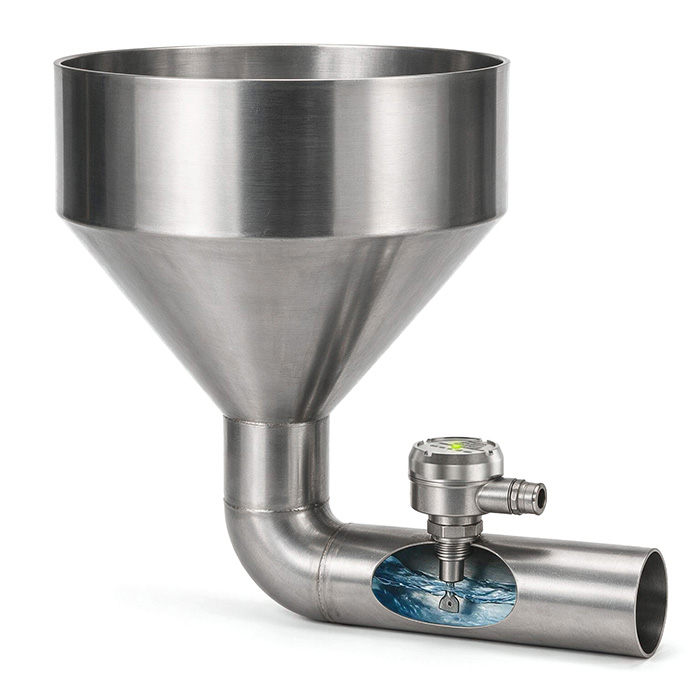

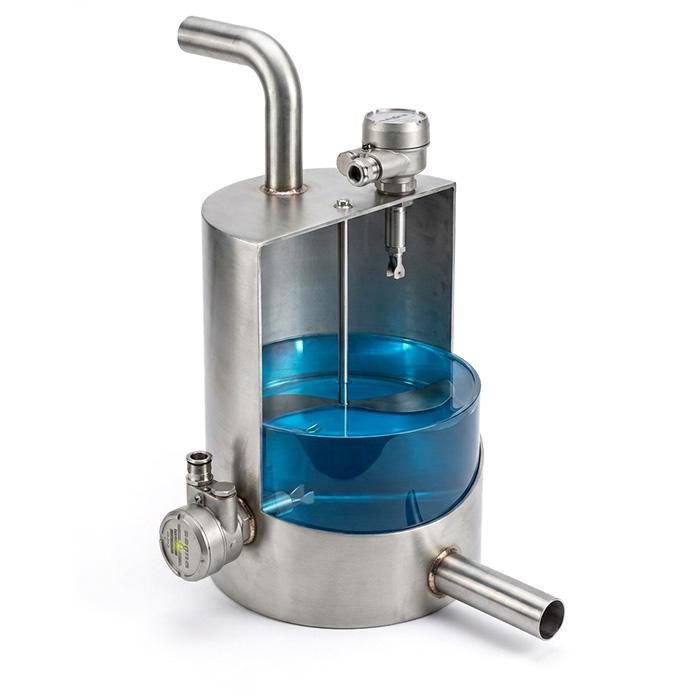

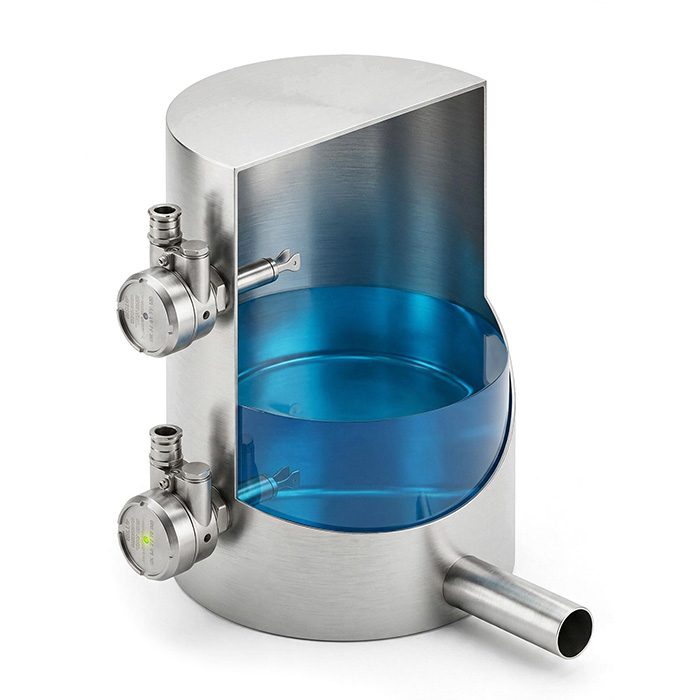

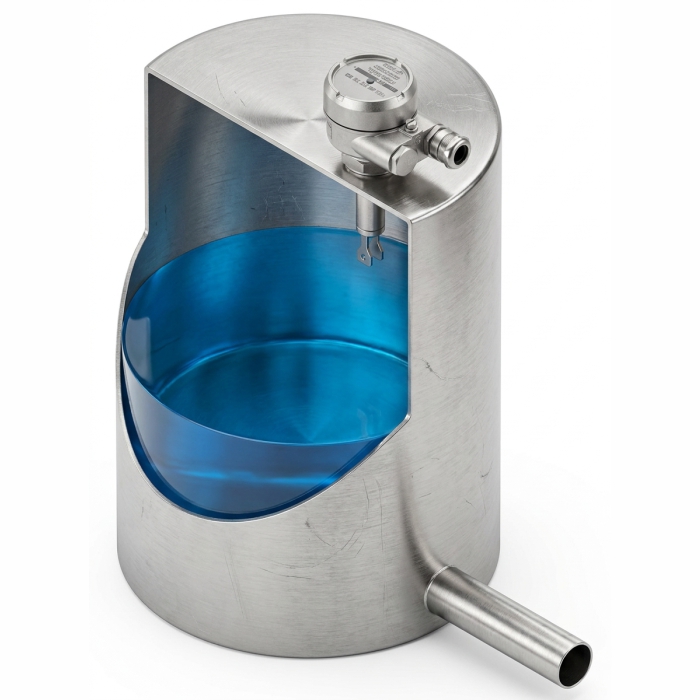

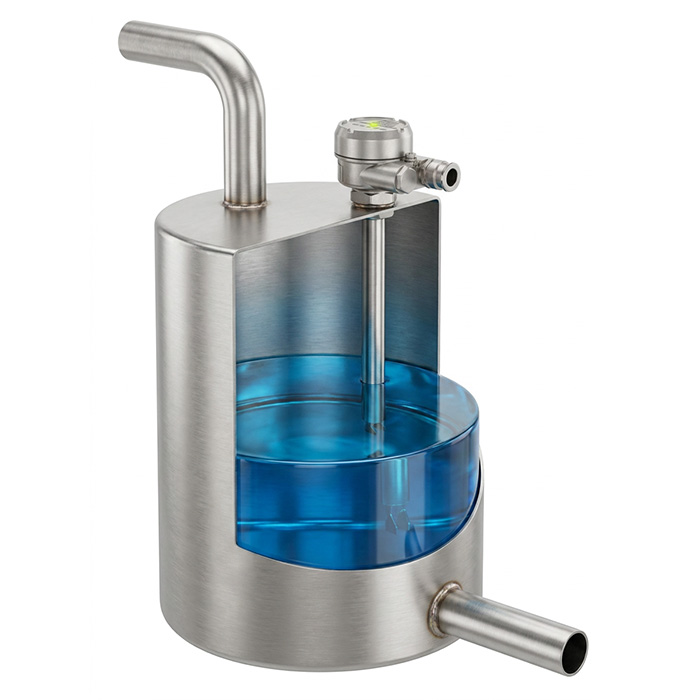

Защита от переполнения	Сигнализация верхнего и нижнего предельного уровня	Управление работой насоса (определение предельного уровня)	Защита насоса от холостого хода (установка сигнализатора в трубе)	Применение в пищевой и фармацевтической промышленности

Сигнализатор позволяет избежать утечки жидкости при переполнении резервуара	Основным назначением сигнализатора является определение максималь-ного и минимального уровня жидкости в резервуарах	Позволяет определить предельный уровень жидкости в резервуаре и дать команду отключить ее подачу. При убывании жидкости сигнализатор сообщит о ее отсутствии и даст команду на включение насосов	Сигнализаторы позволяют производить защиту насоса и осуществлять контроль за отсутствием среды в трубопроводе	Сигнализатор выполнен из пищевой нержавеющей стали, что позволяет широко применять его в пищевой и фармацевтической промышленности

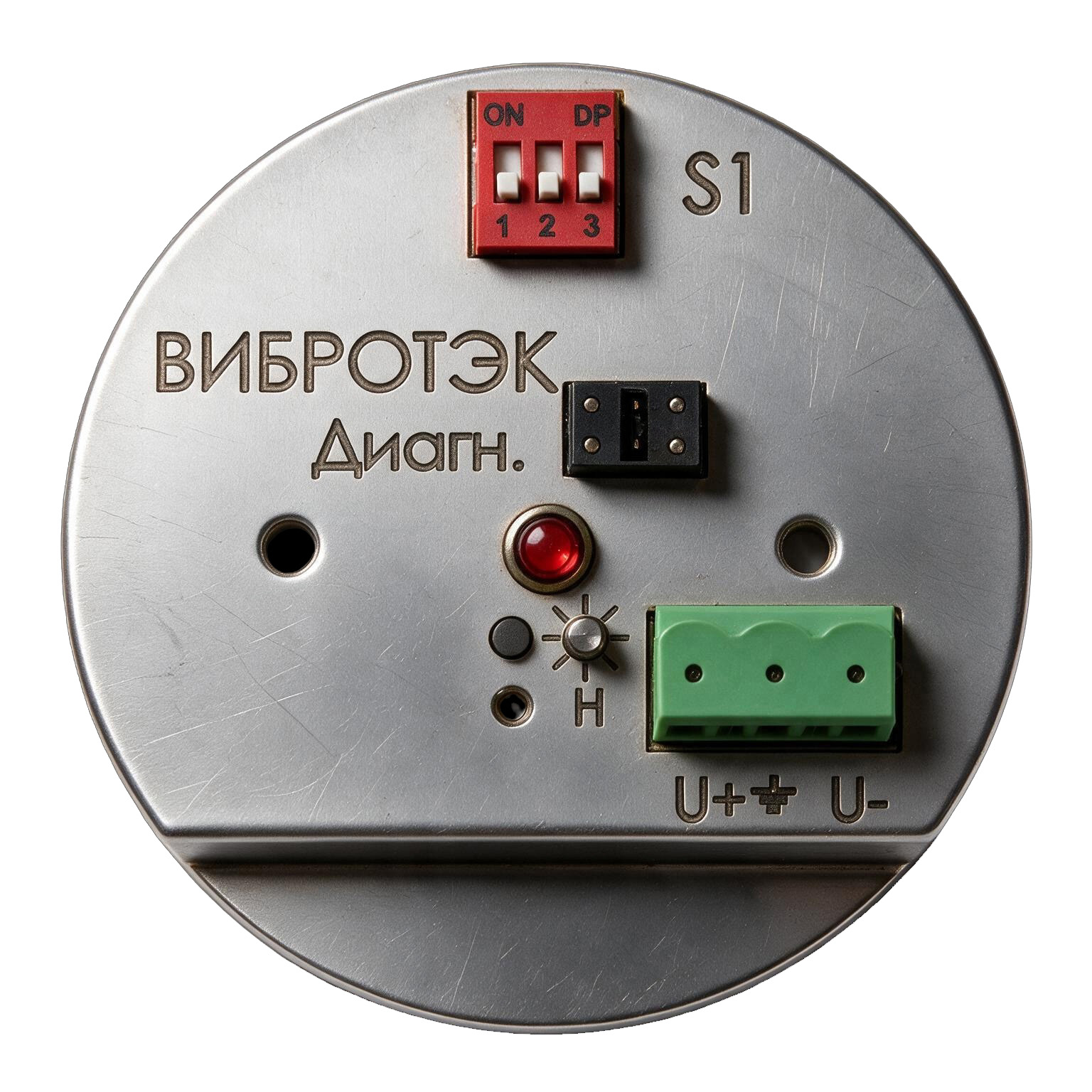

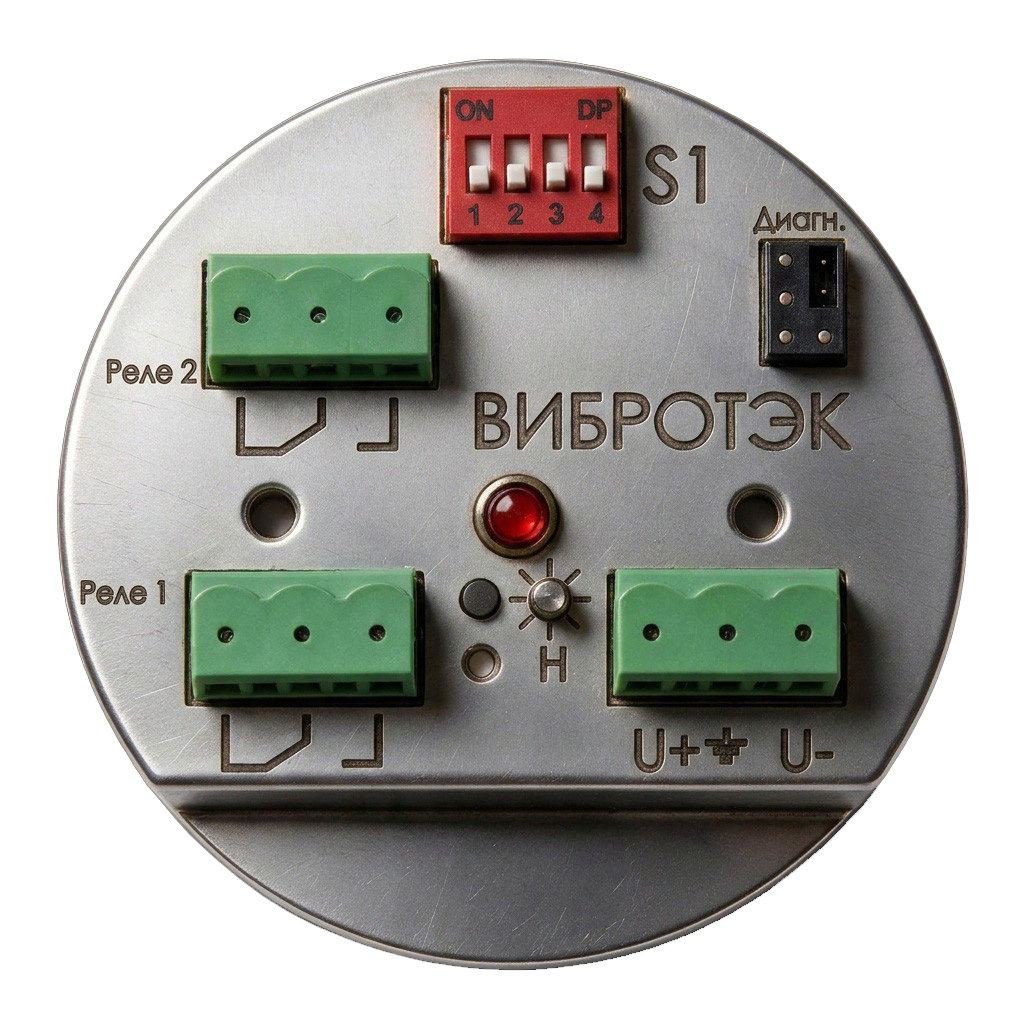

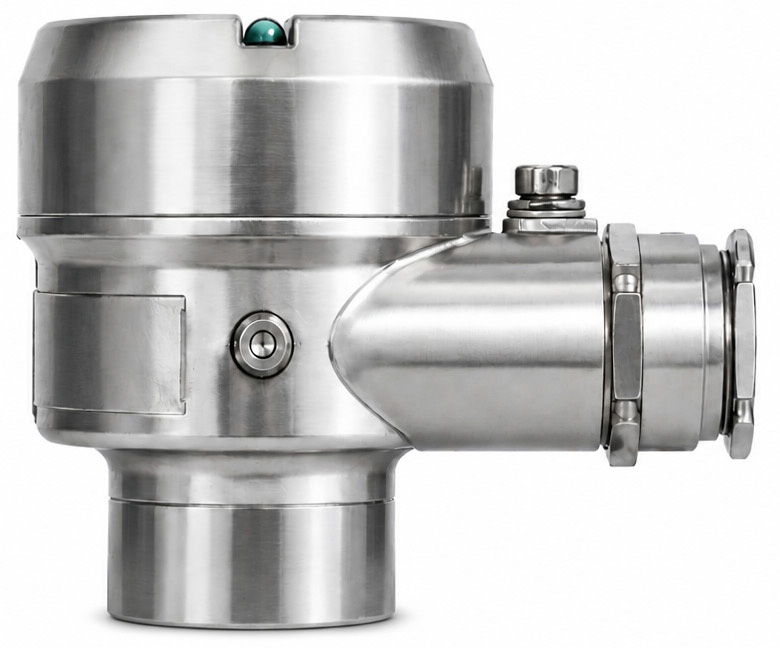

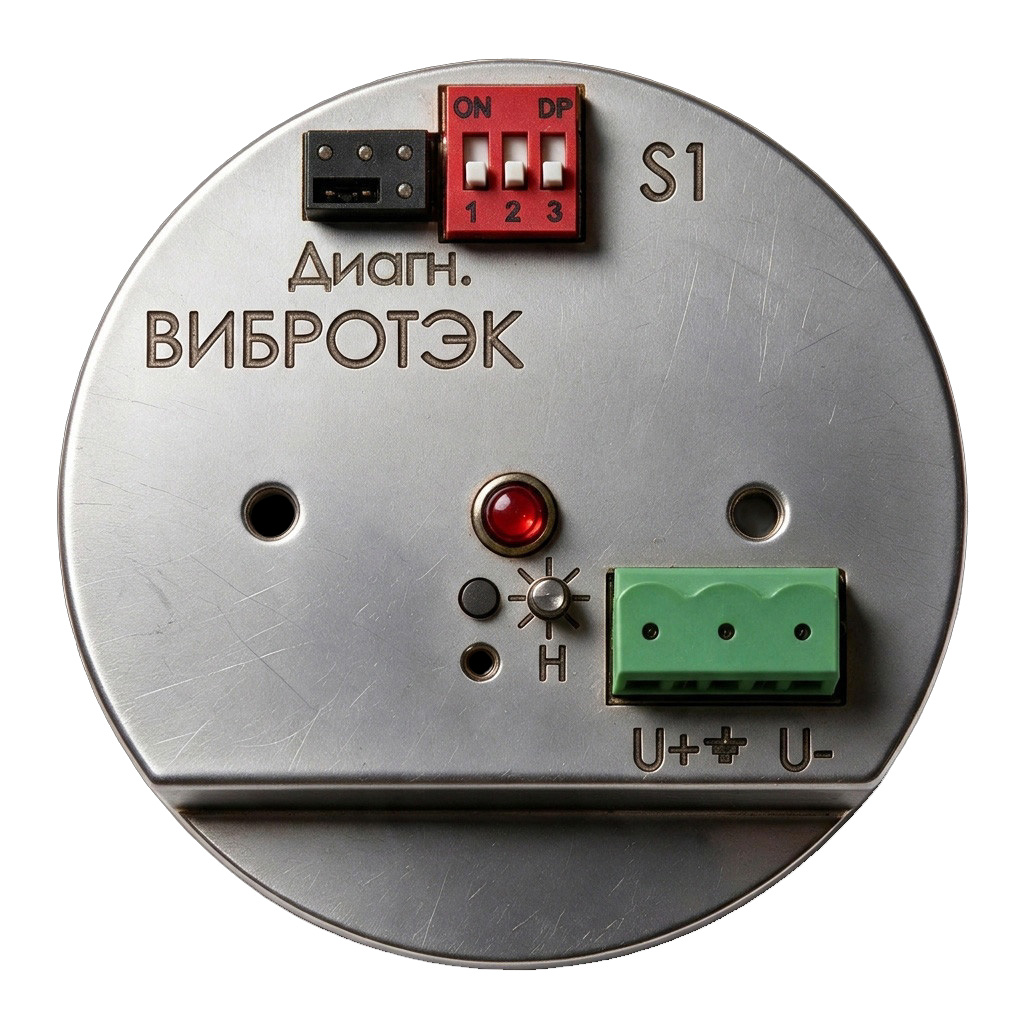

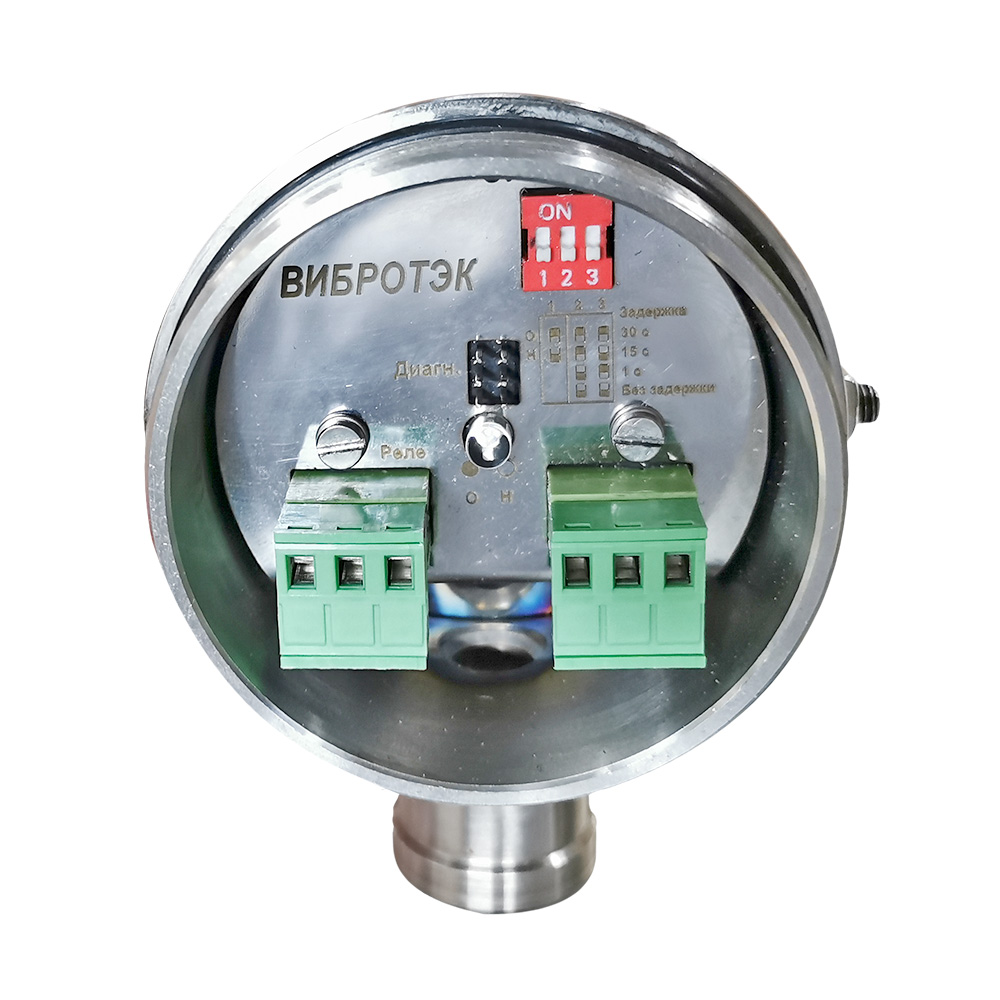

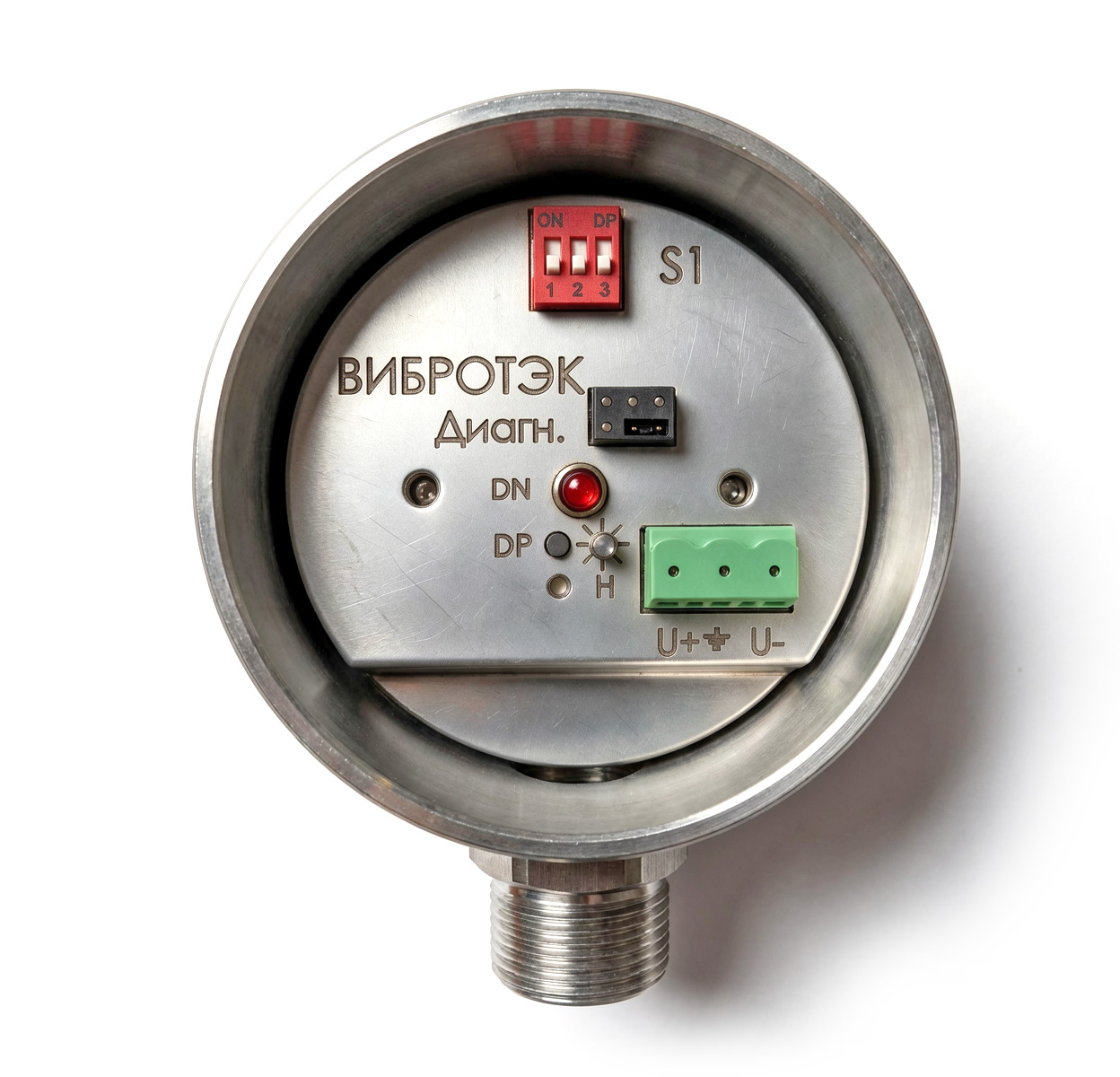

Внутри корпуса электронного блока расположены:

геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора);

переключатель выбора задержки срабатывания (от 0,5 до 15 секунд);

светодиодный индикатор текущего состояния прибора

Дополнительная комплектация

Вторичный преобразователь	Смотровой фонарь	Монтажная вставка

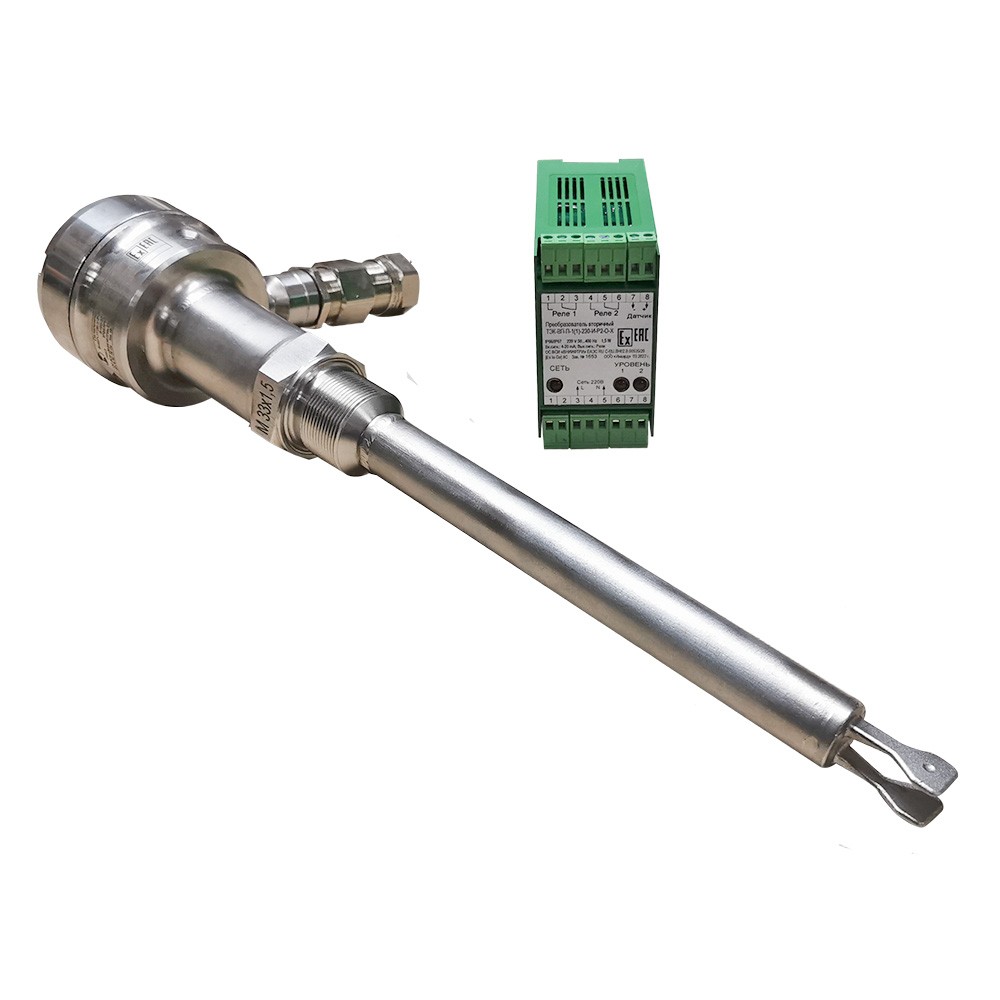

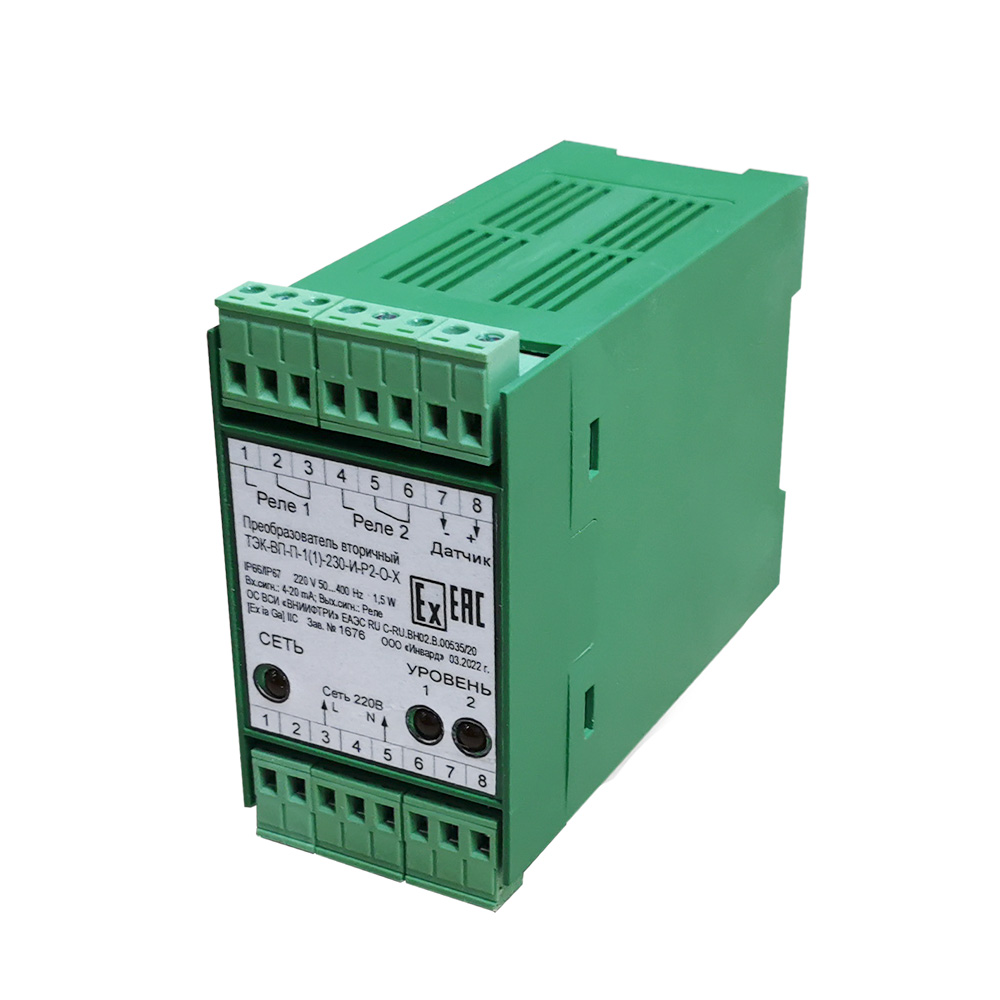

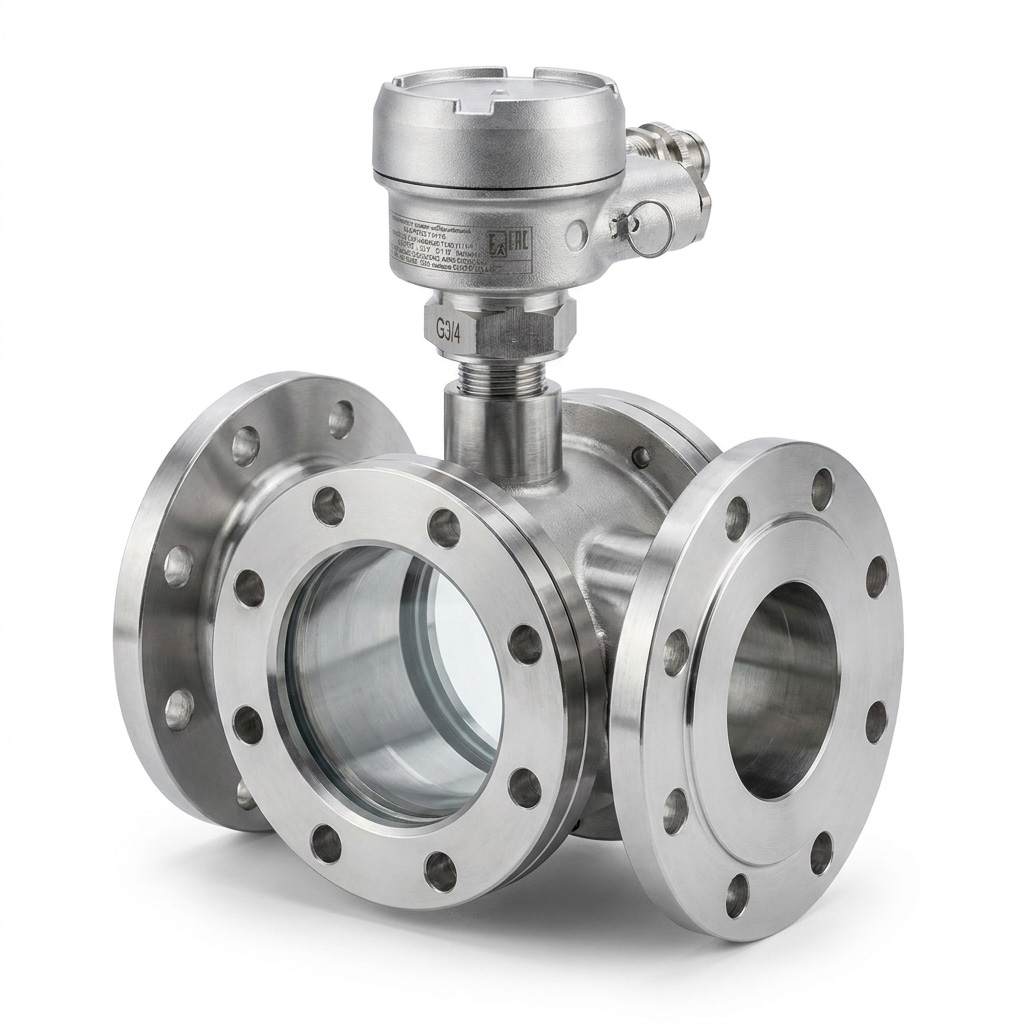

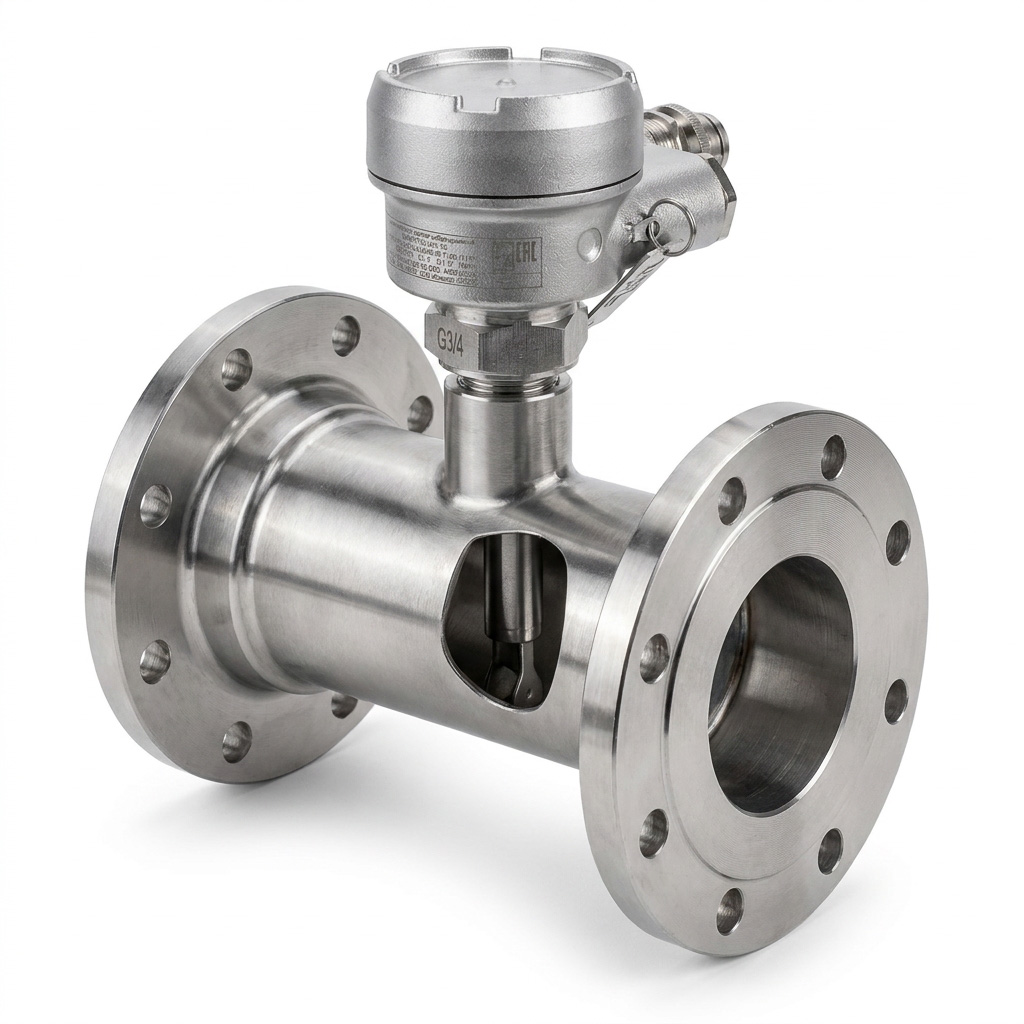

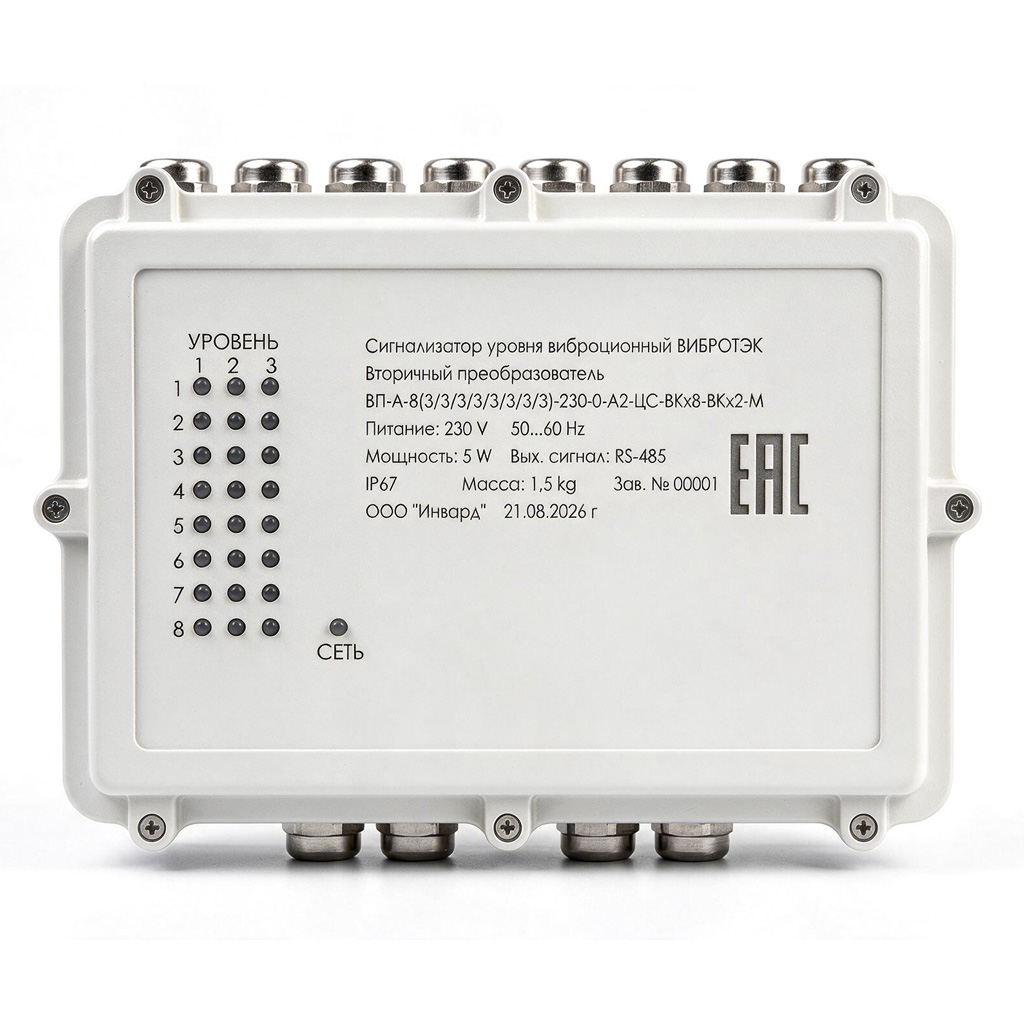

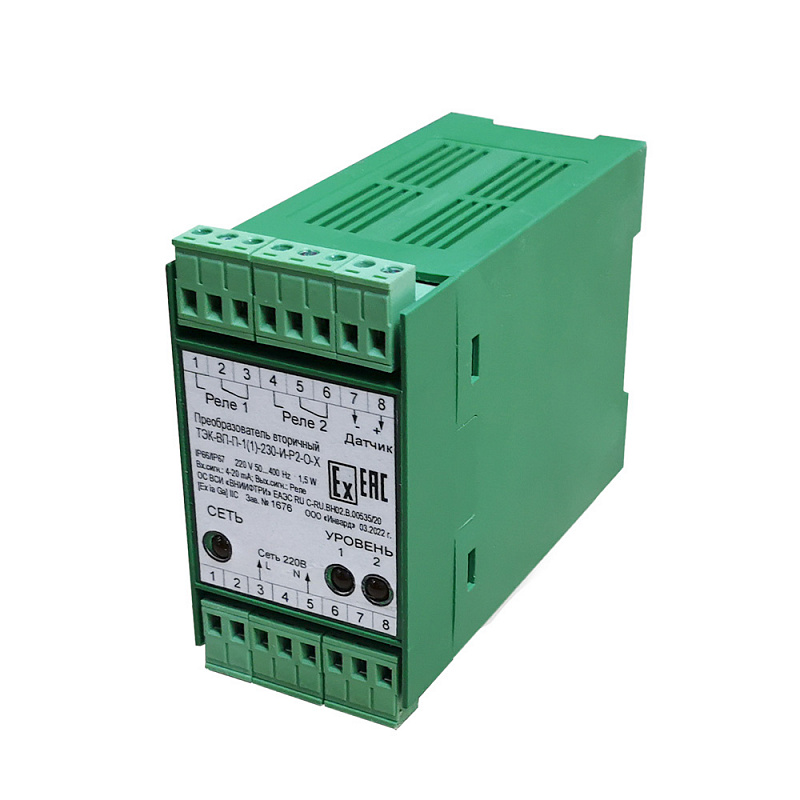

Датчик уровня Вибротэк может комплектоваться взрывозащищенным вторичным преобразователем с возможностью контроля до 8-ми сигнализаторов.	Для обеспечения визуального контроля наличия/отсутствия, а также прозрачности жидкой среды в трубопроводе, вибрационный датчик может поставляться в комплекте со смотровым фонарем ТЭК-ФС.	Для облегчения монтажа на трубопроводах ВИБРОТЭК может поставляться к комплекте с монтажной вставкой соответствующего диаметра резьбового, фланцевого или приварного присоединения.

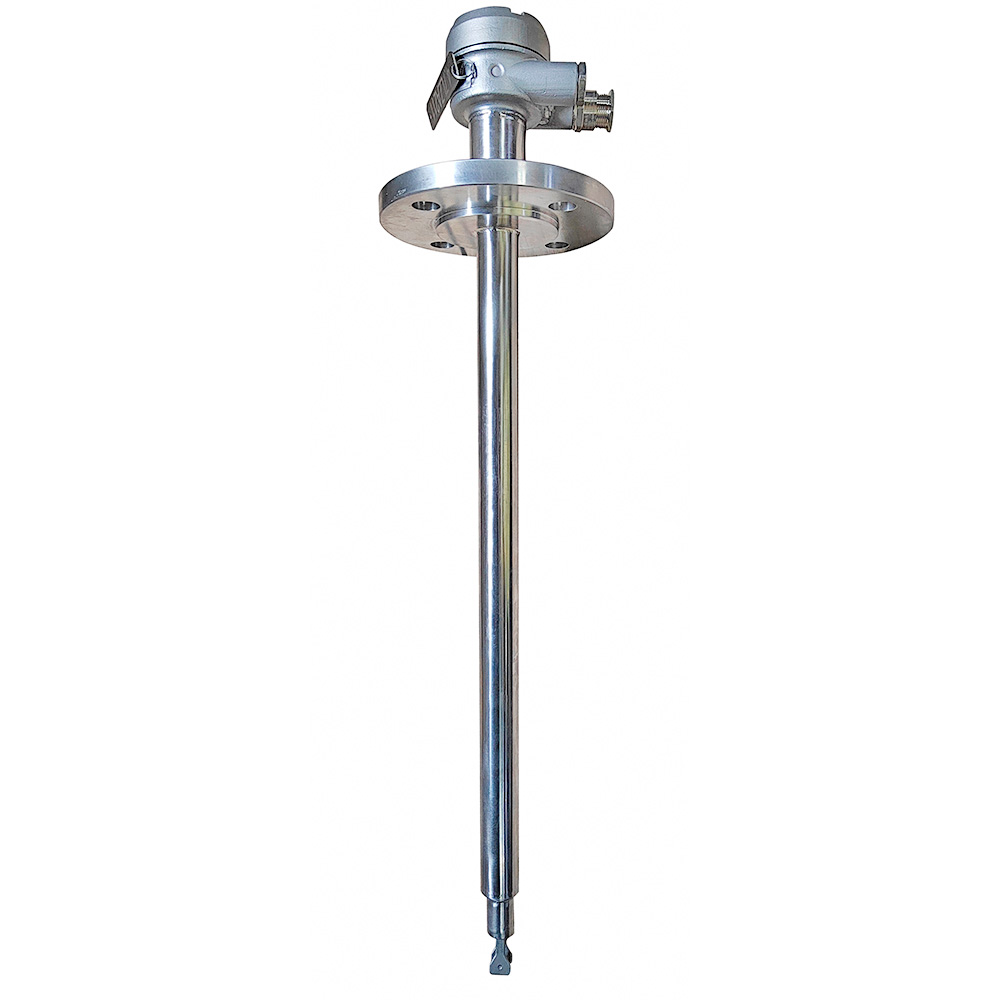

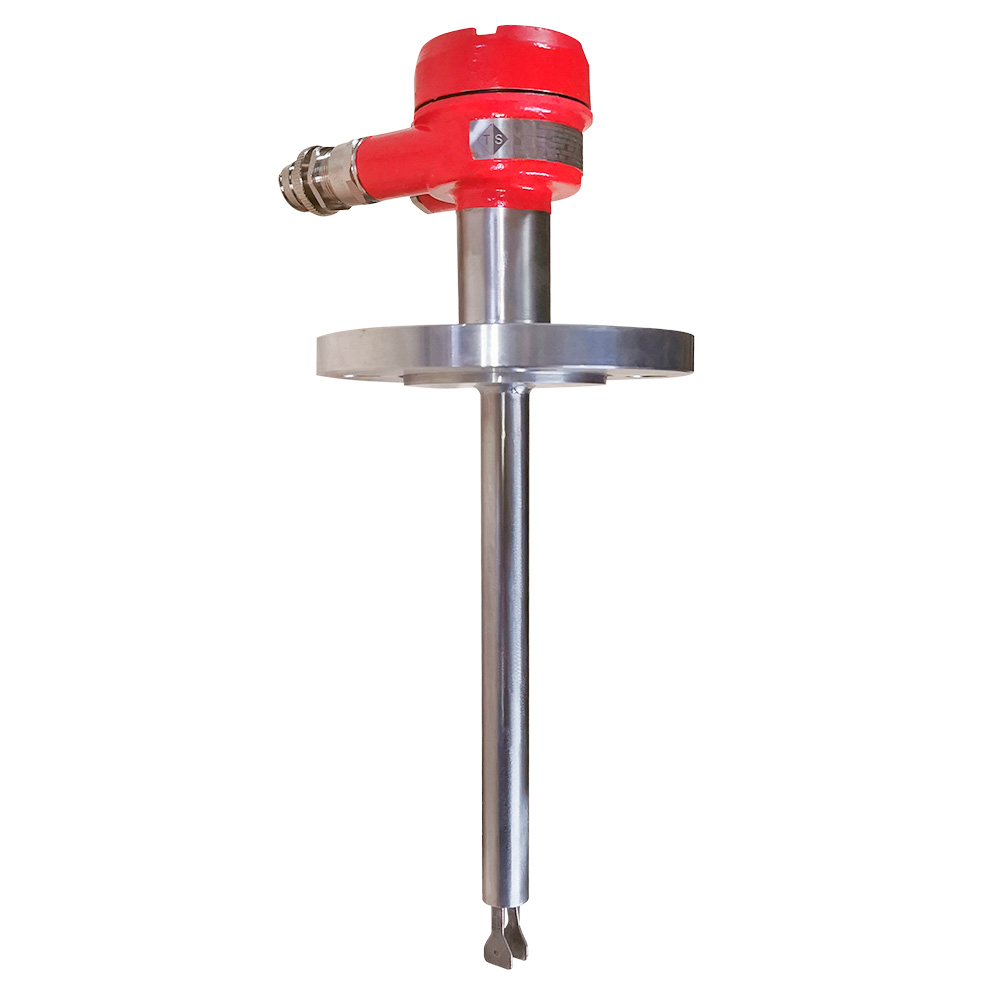

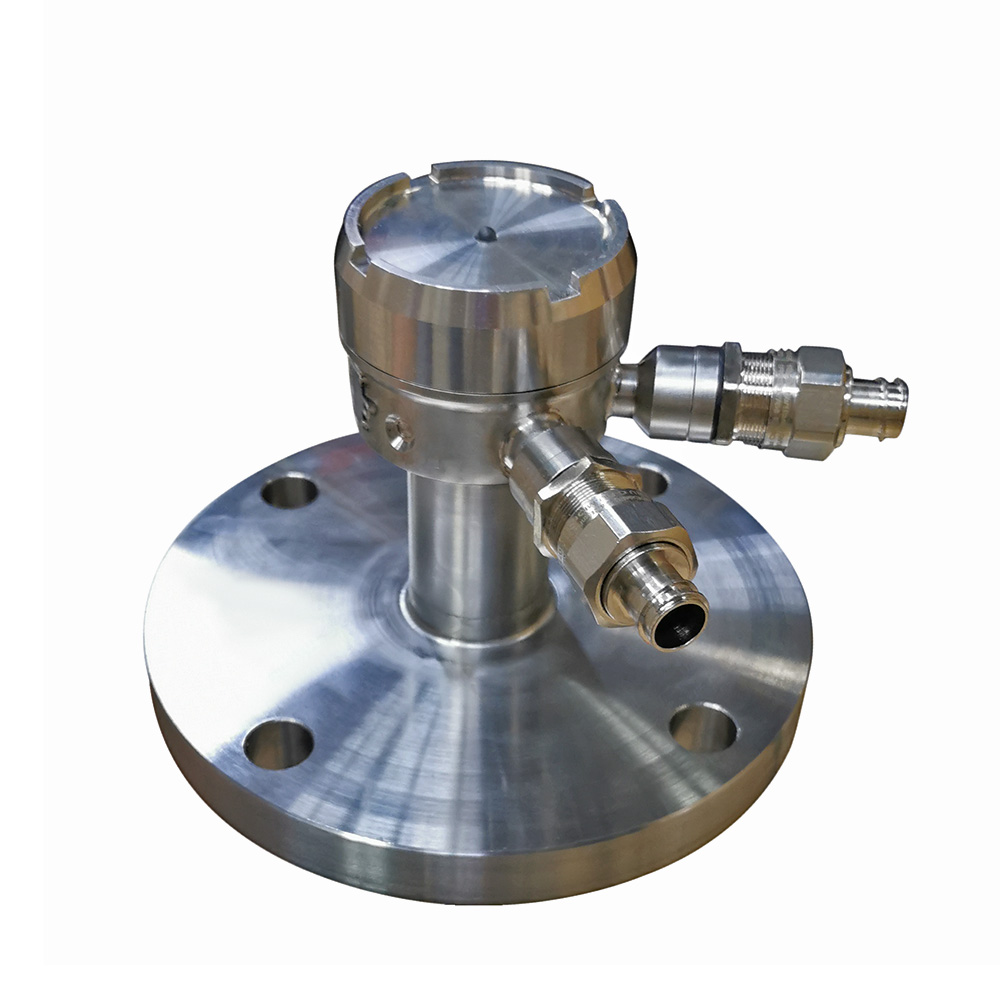

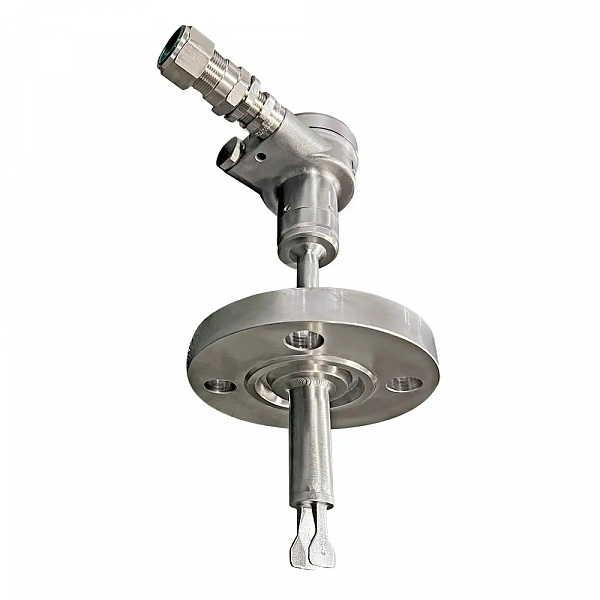

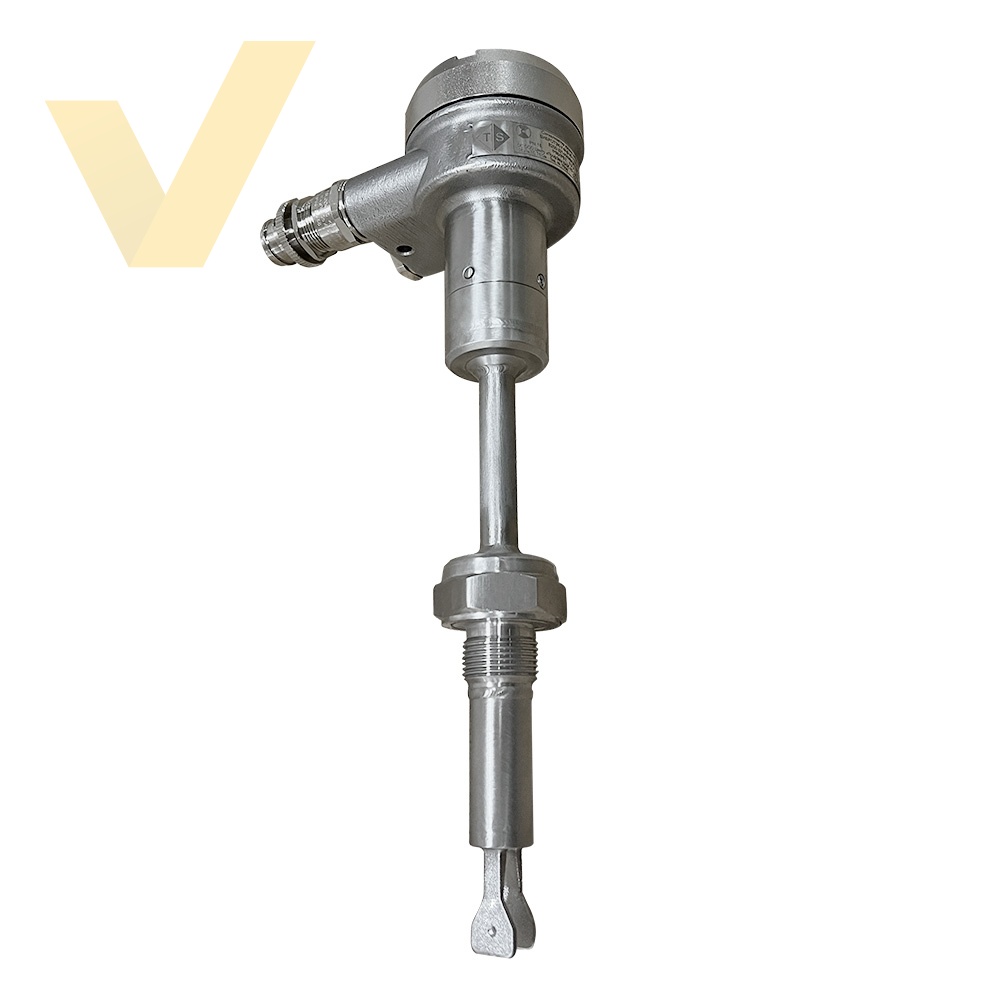

Варианты исполнения сигнализатора уровня жидкости ВИБРОТЭК-У

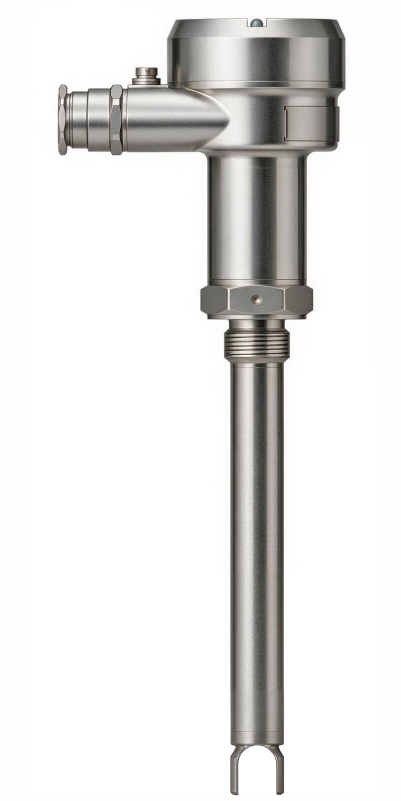

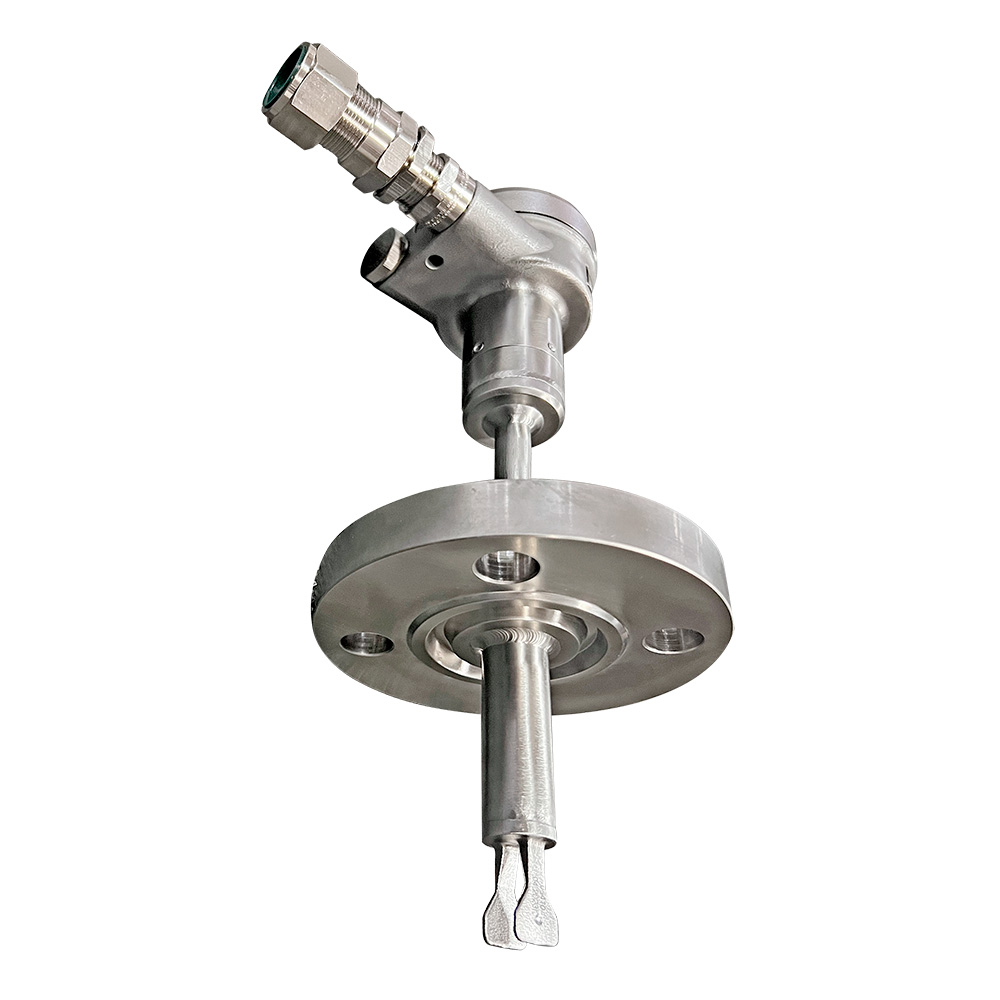

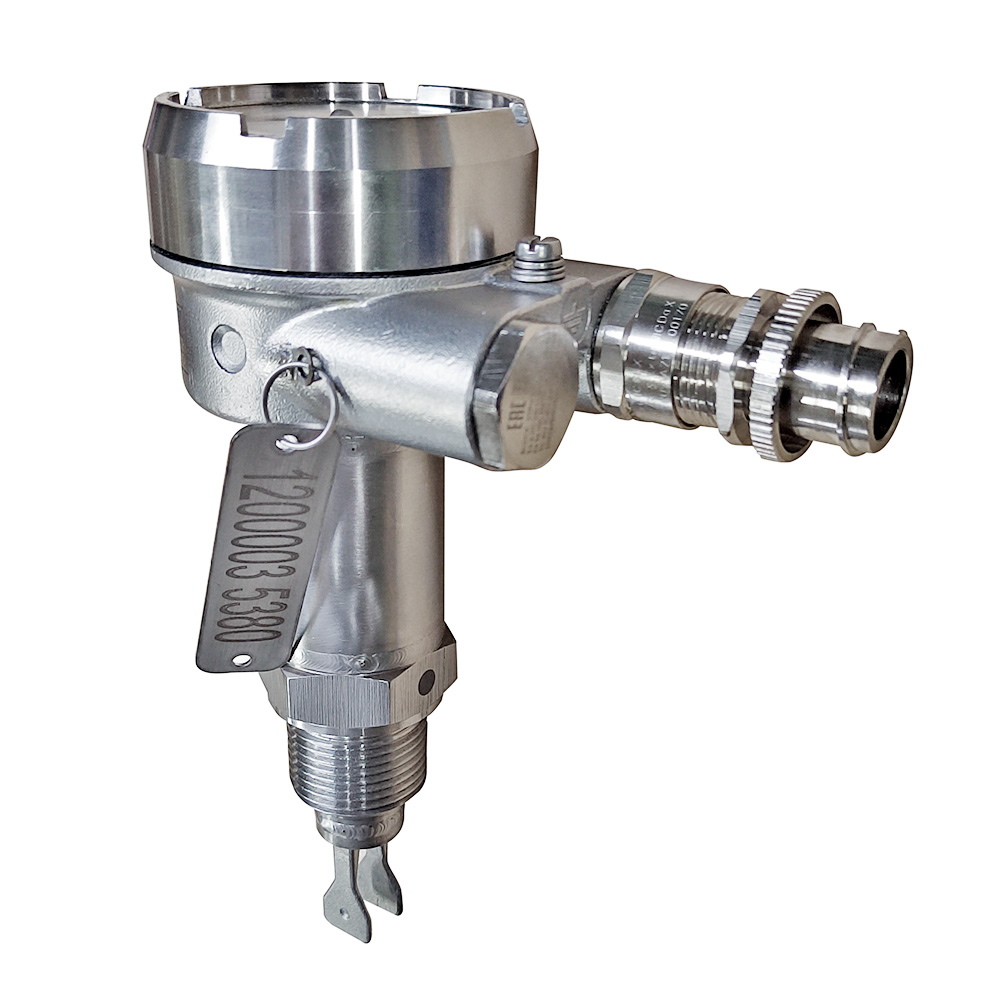

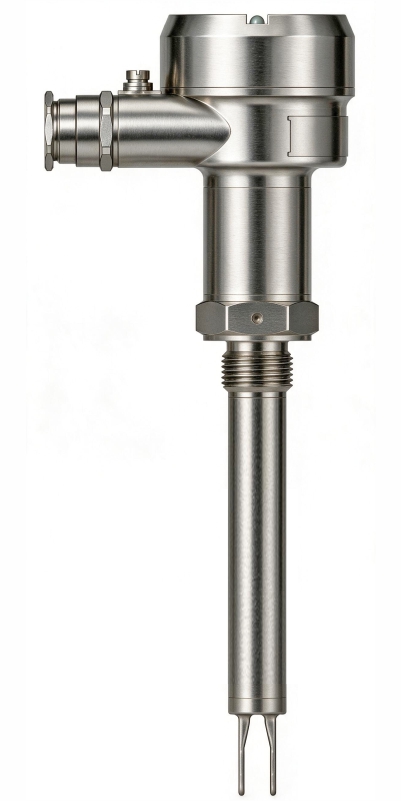

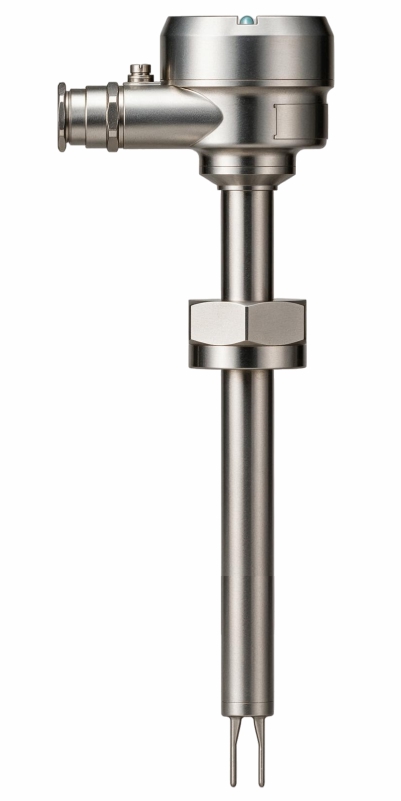

ВИБРОТЭК-У-М-В

В100 и В250

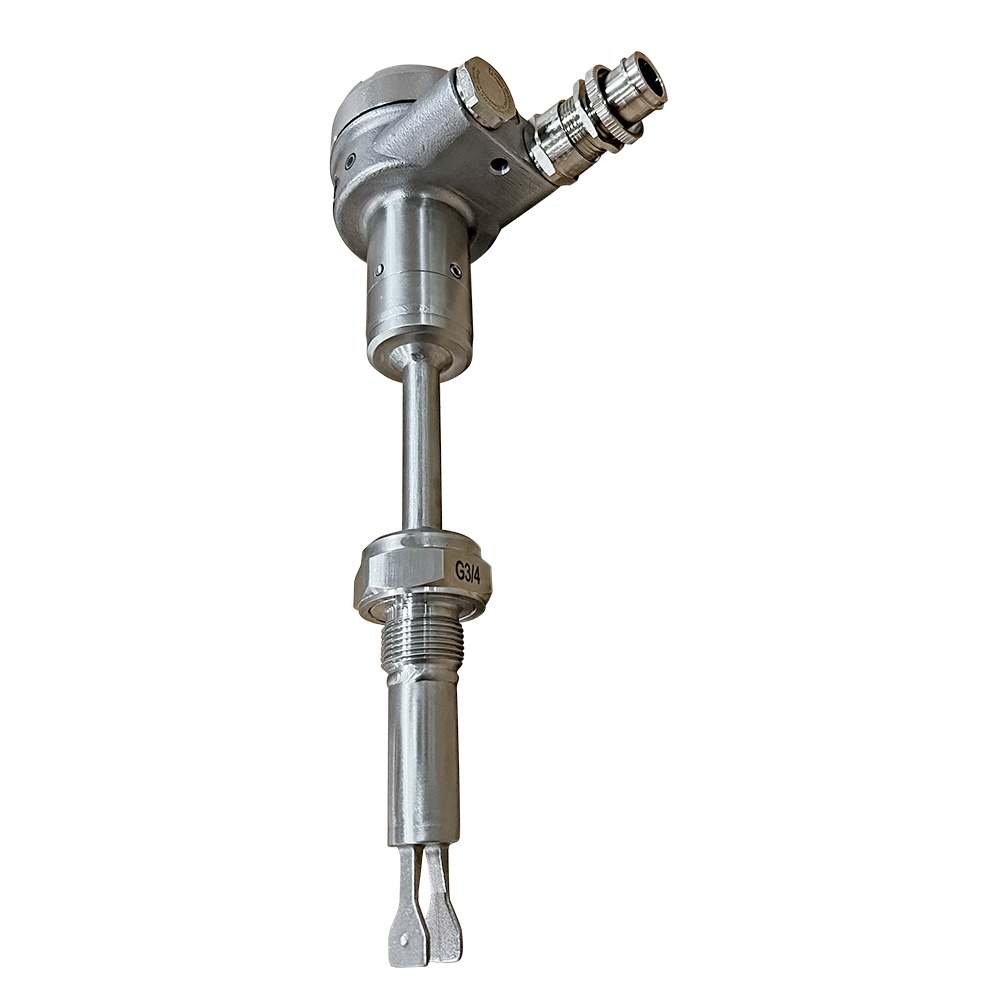

ВИБРОТЭК-У-М-В

В100,В160 и В250 с накидной гайкой

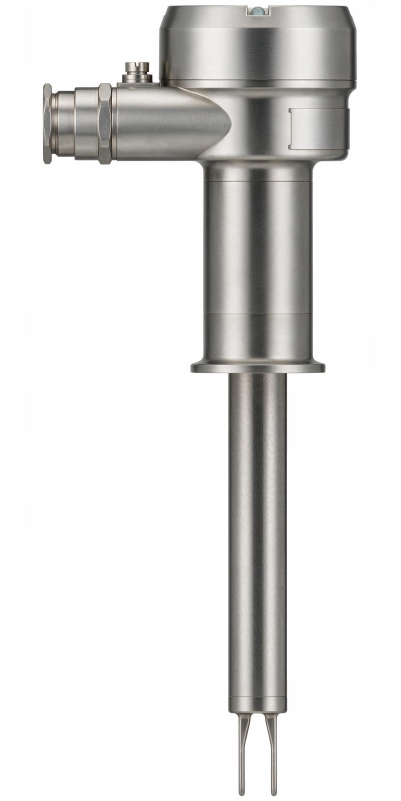

ВИБРОТЭК-У-М-В

В100, В160 и В250 с креплением Tri Clamp

ВИБРОТЭК-У-М-В

В450 для среды с температурой до 450°С

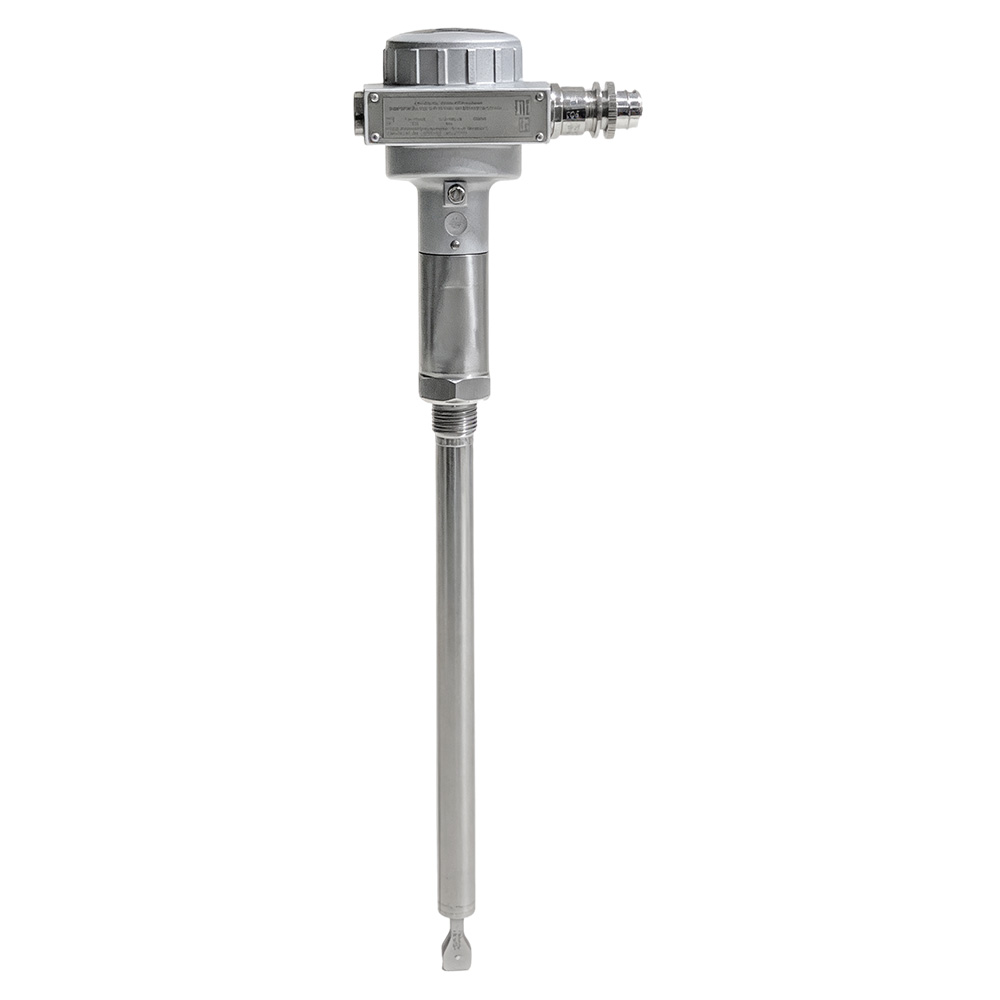

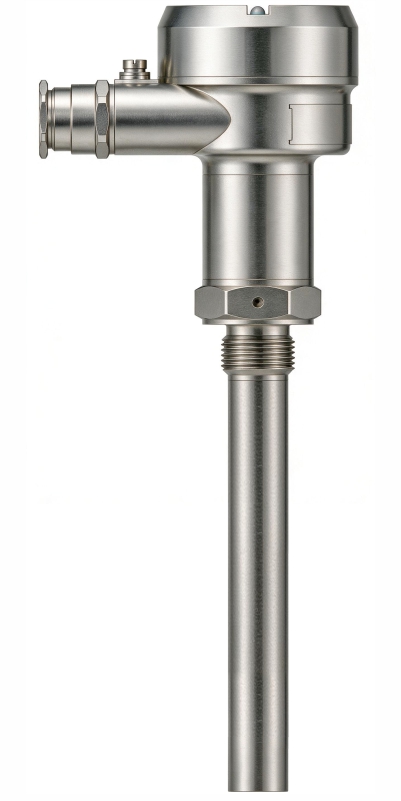

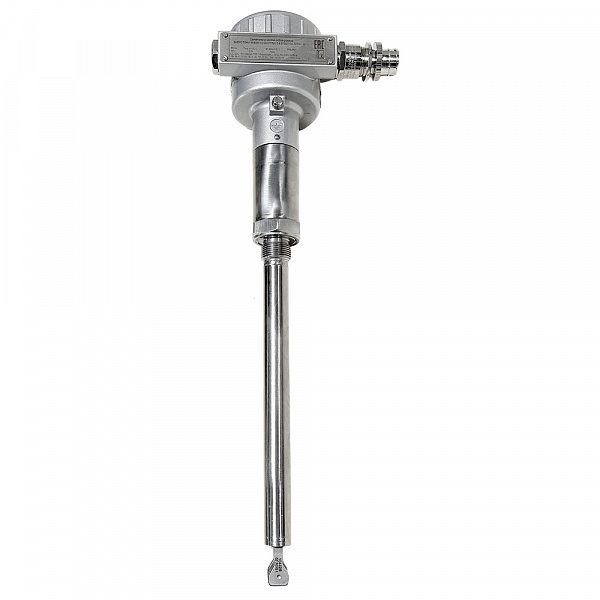

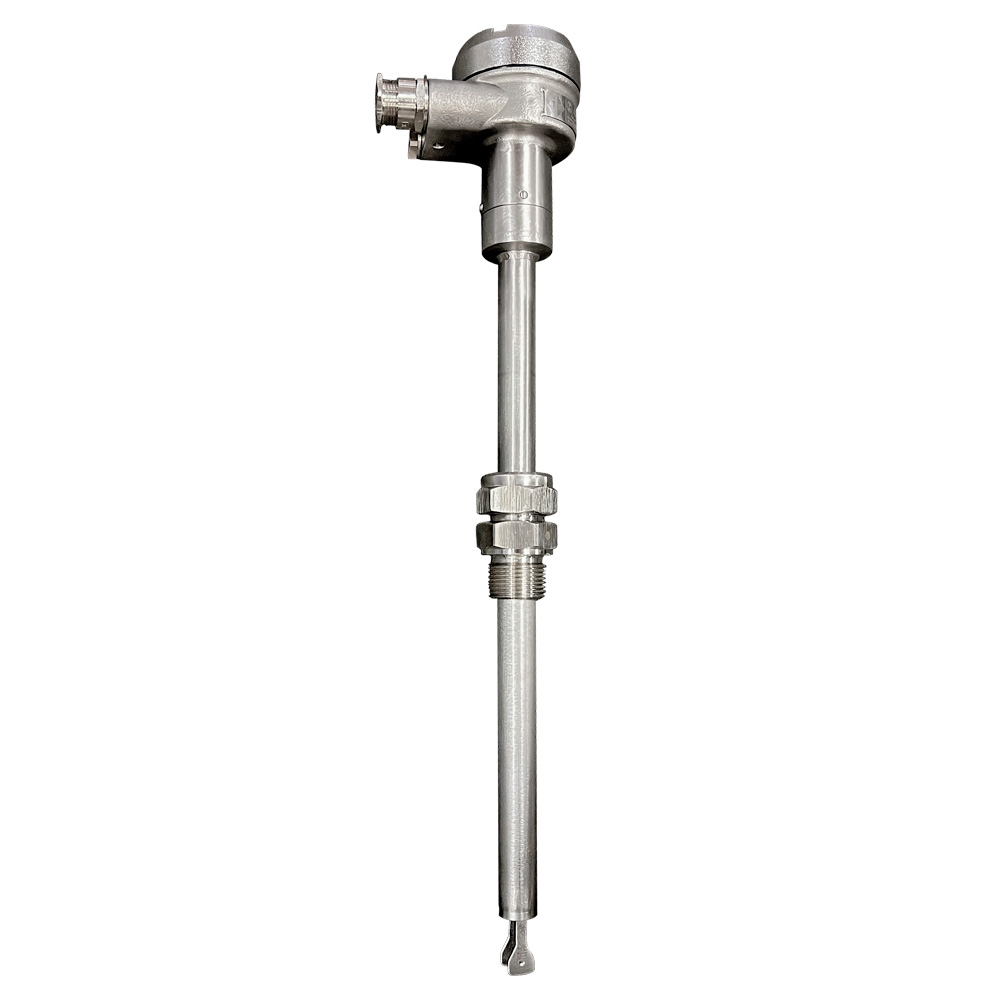

ВИБРОТЭК-У-М-С

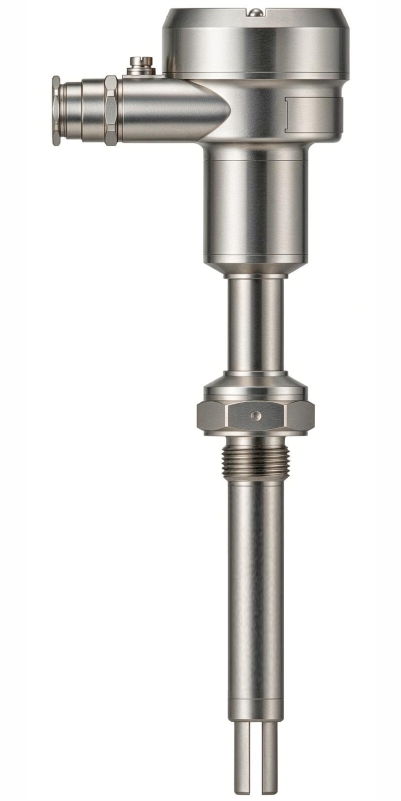

стержневого исполнения

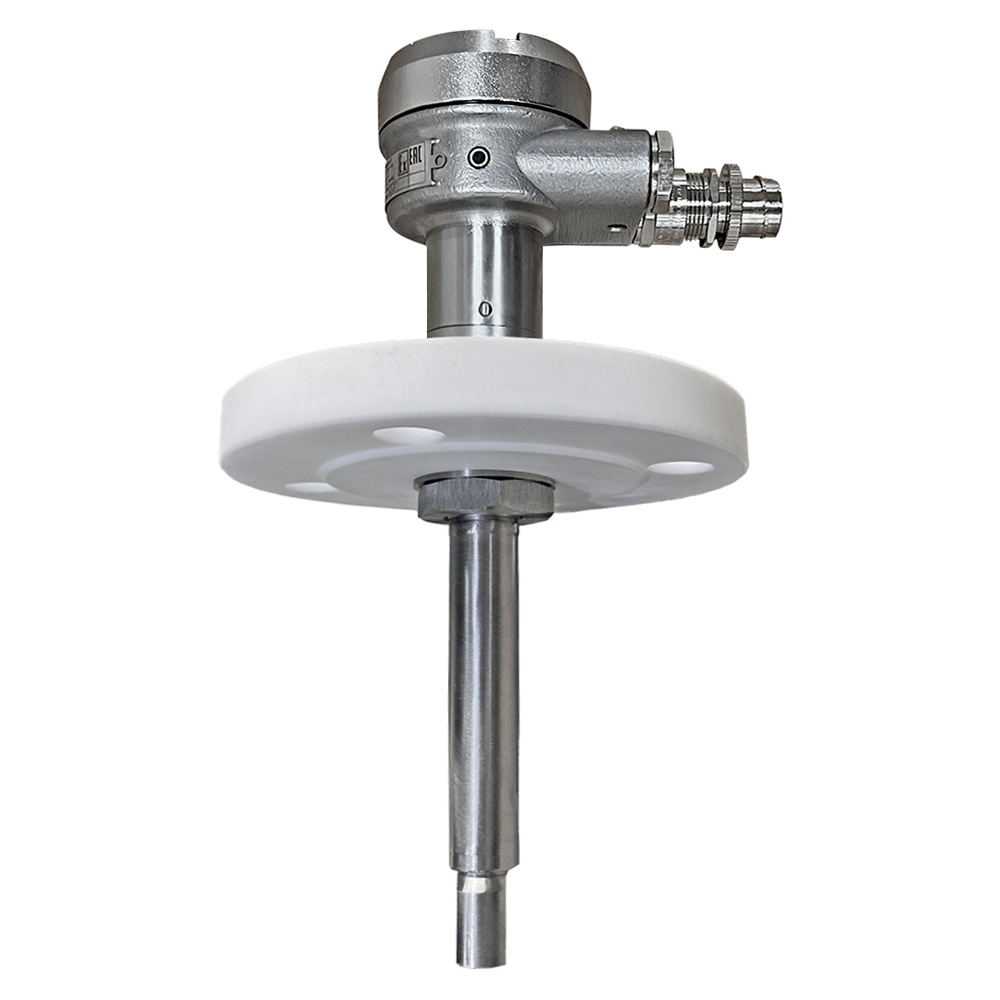

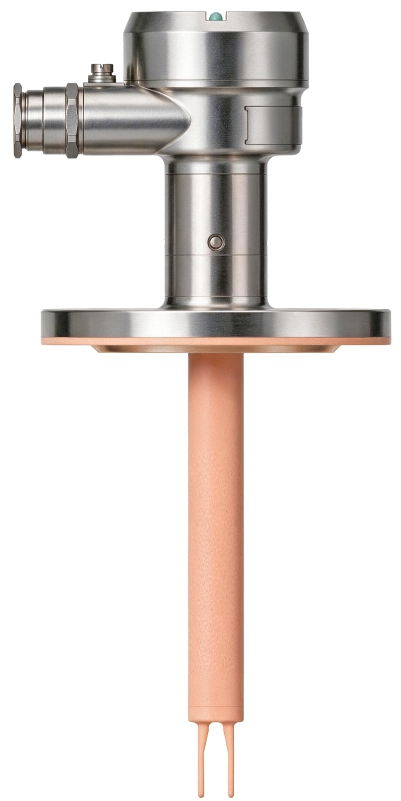

ВИБРОТЭК-У-М-В

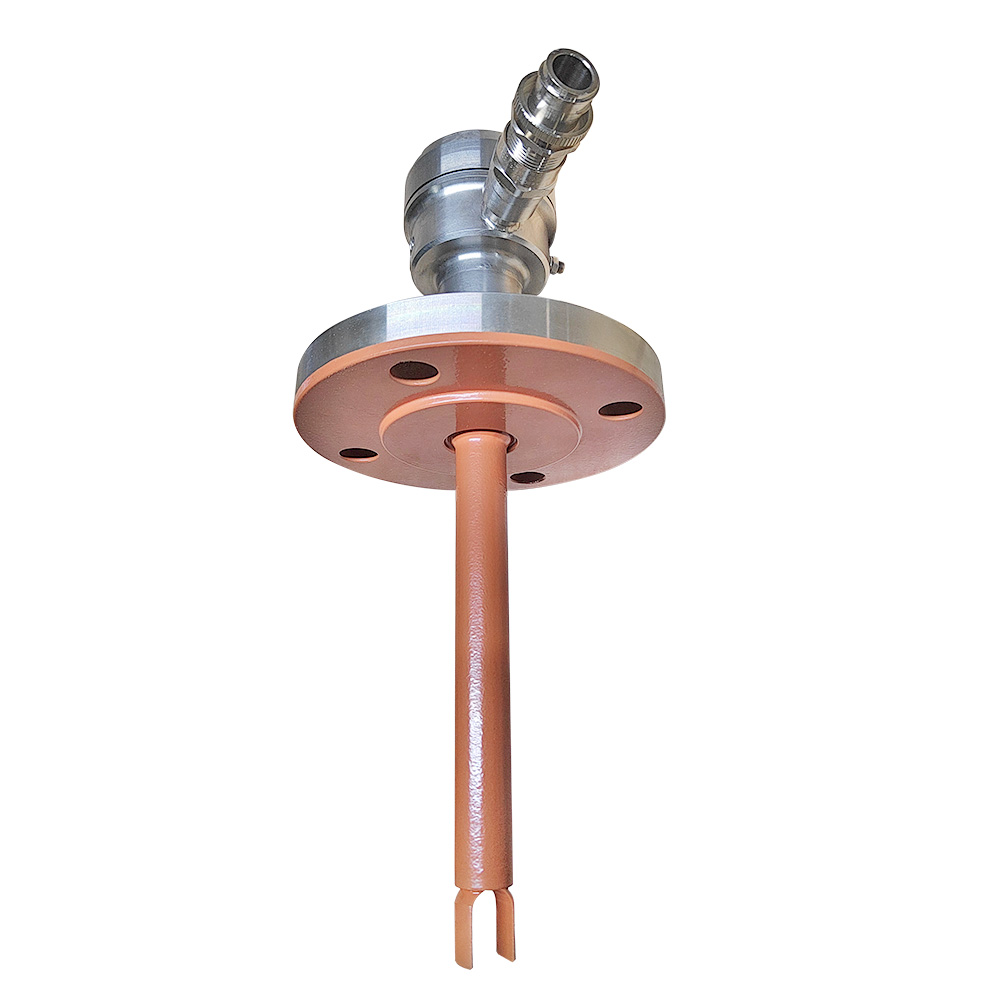

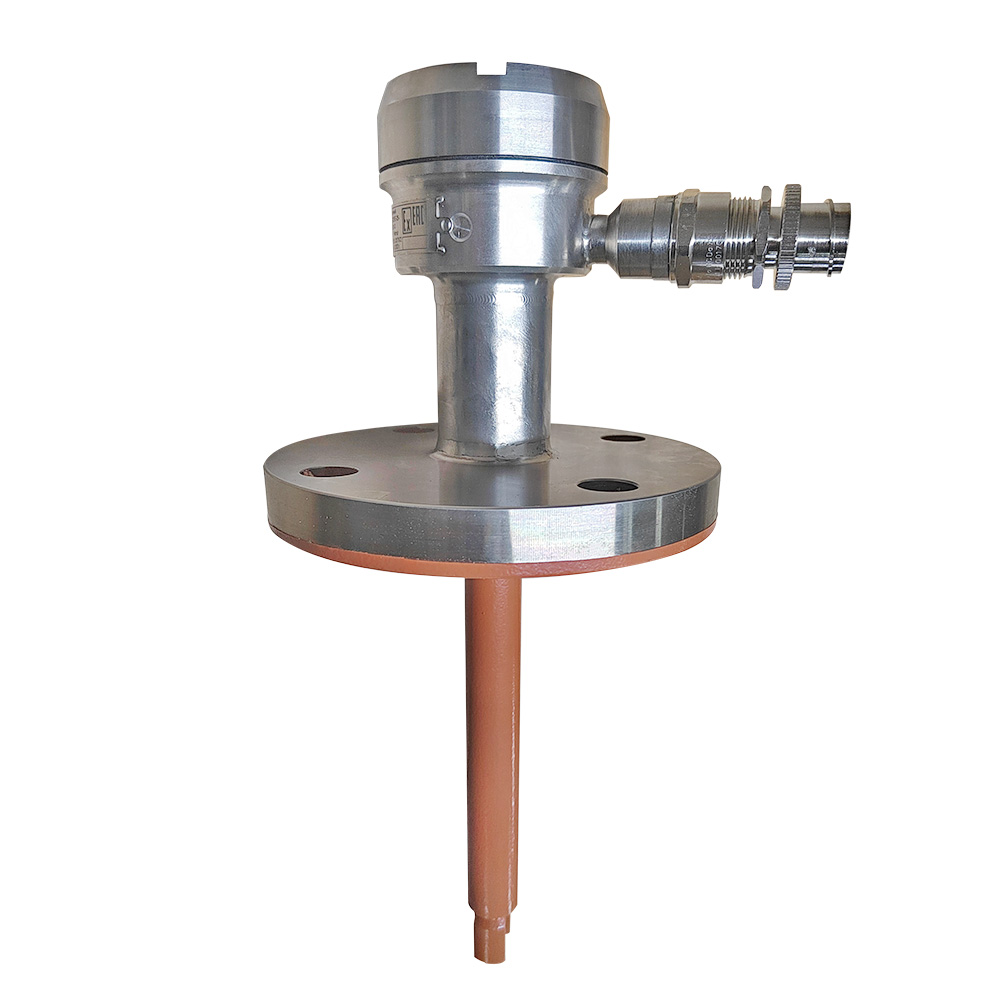

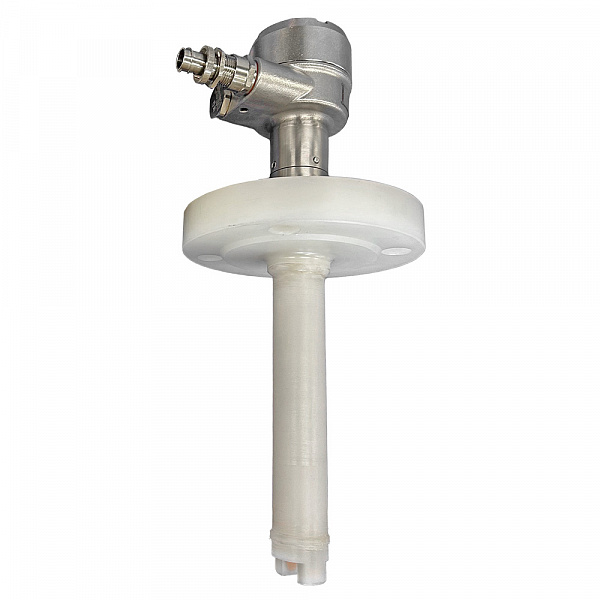

В100, В160 с футеровкой из фторопласта

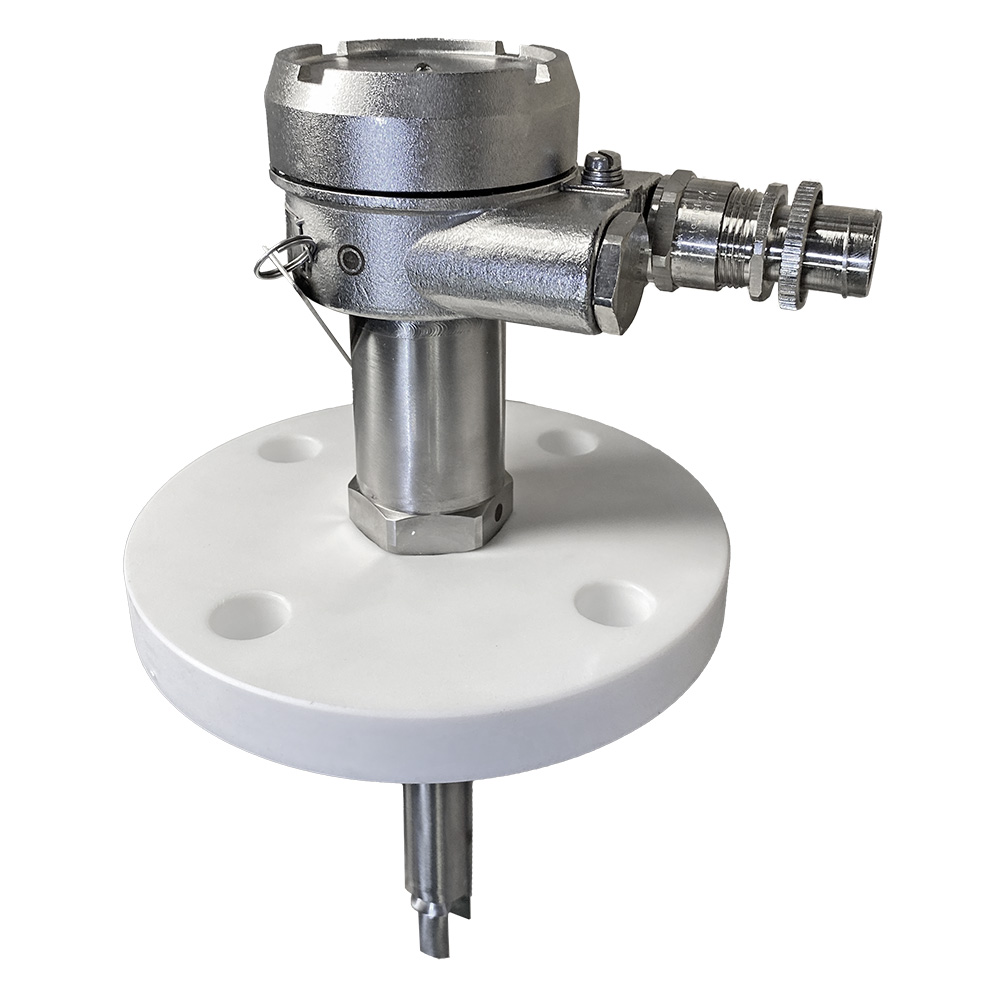

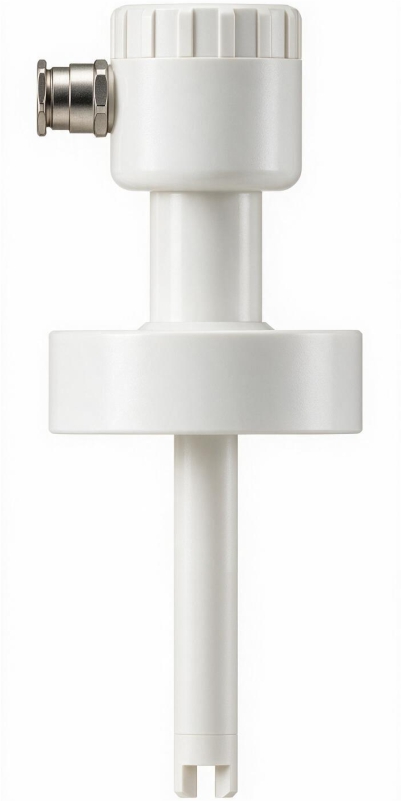

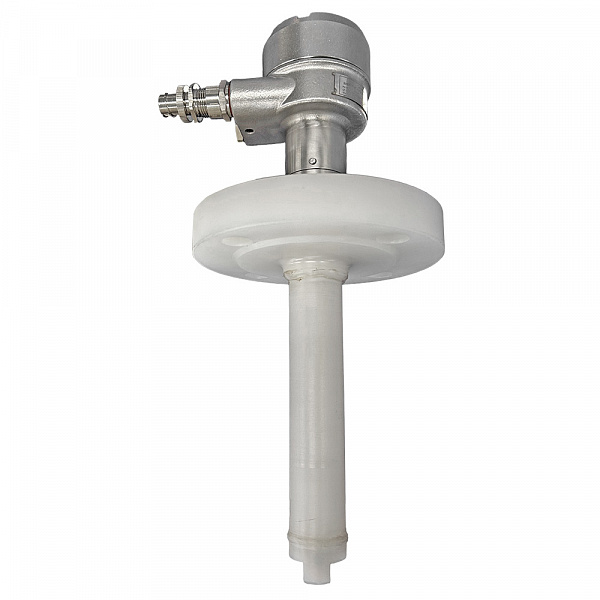

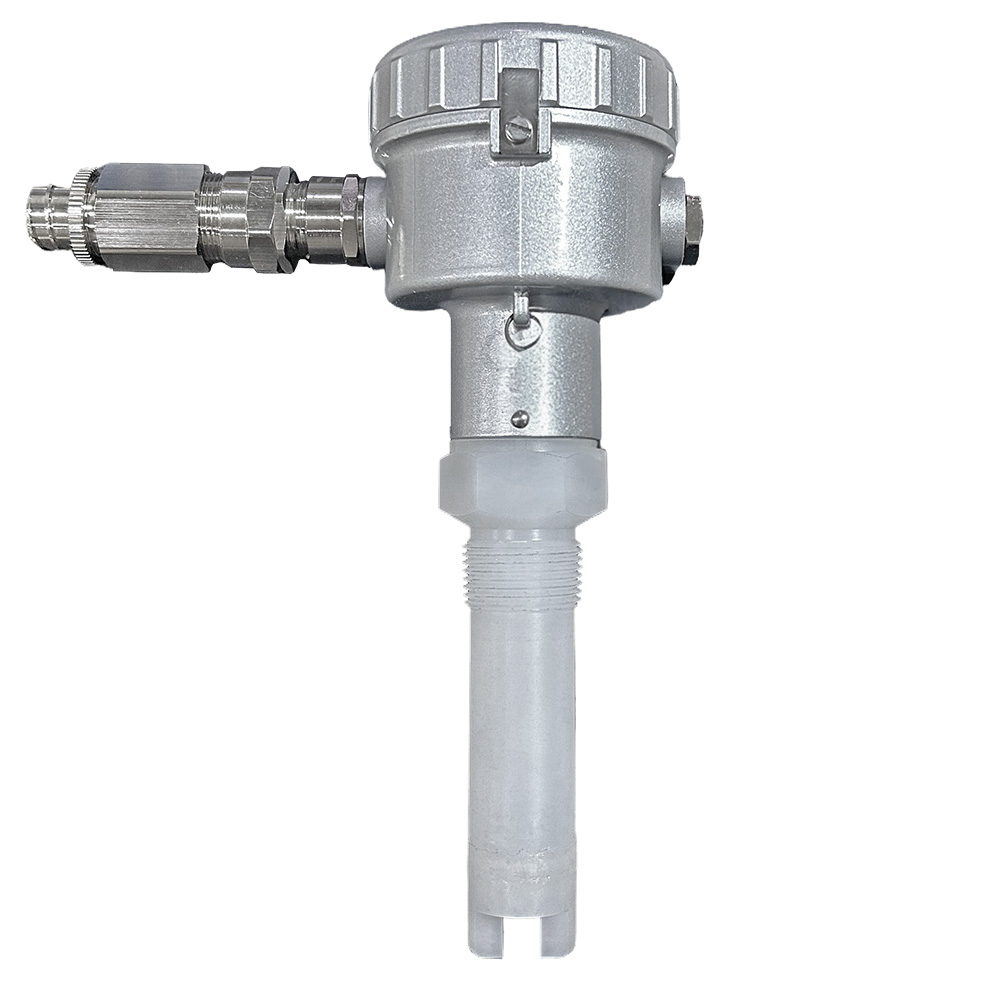

ВИБРОТЭК-У-М-В

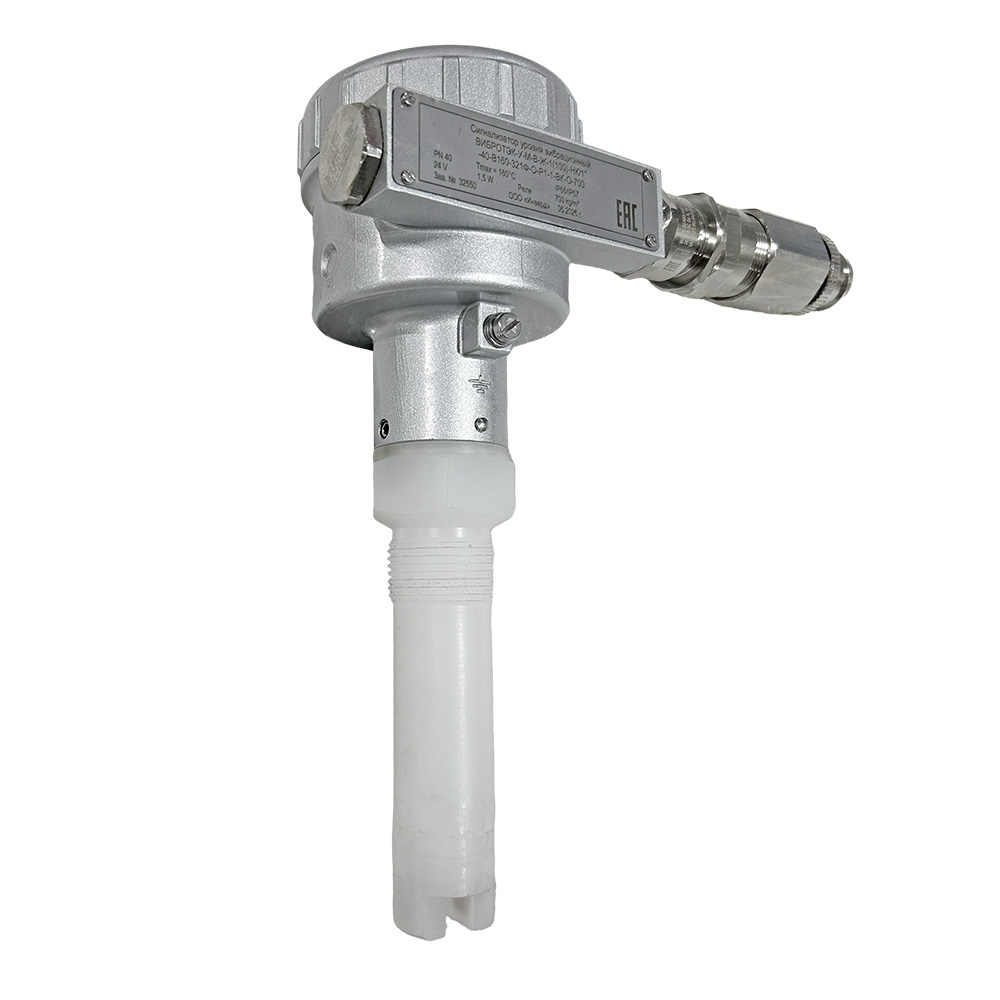

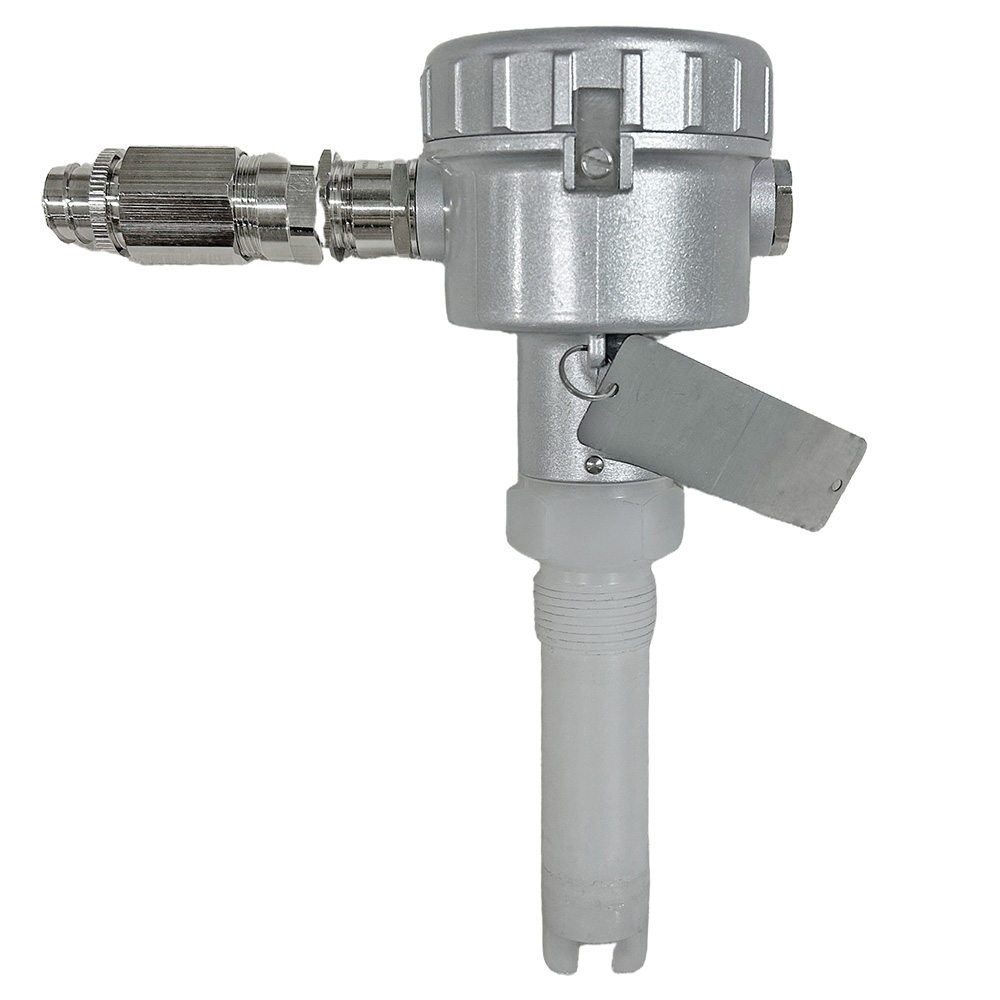

В100, В160 из фторопласта

ВИБРОТЭК-У-М-В

для вязких сред

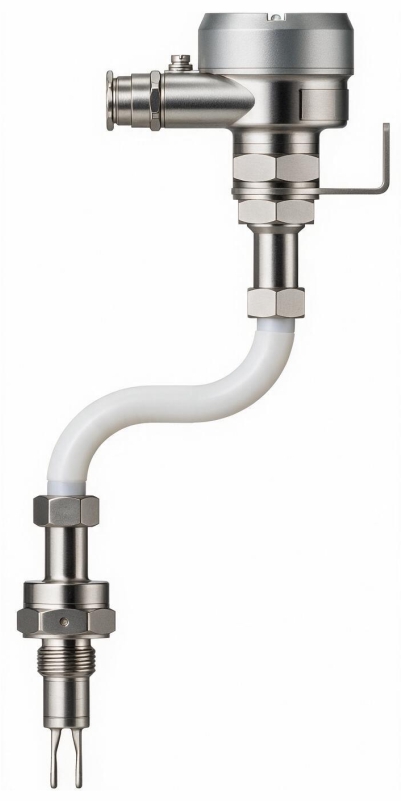

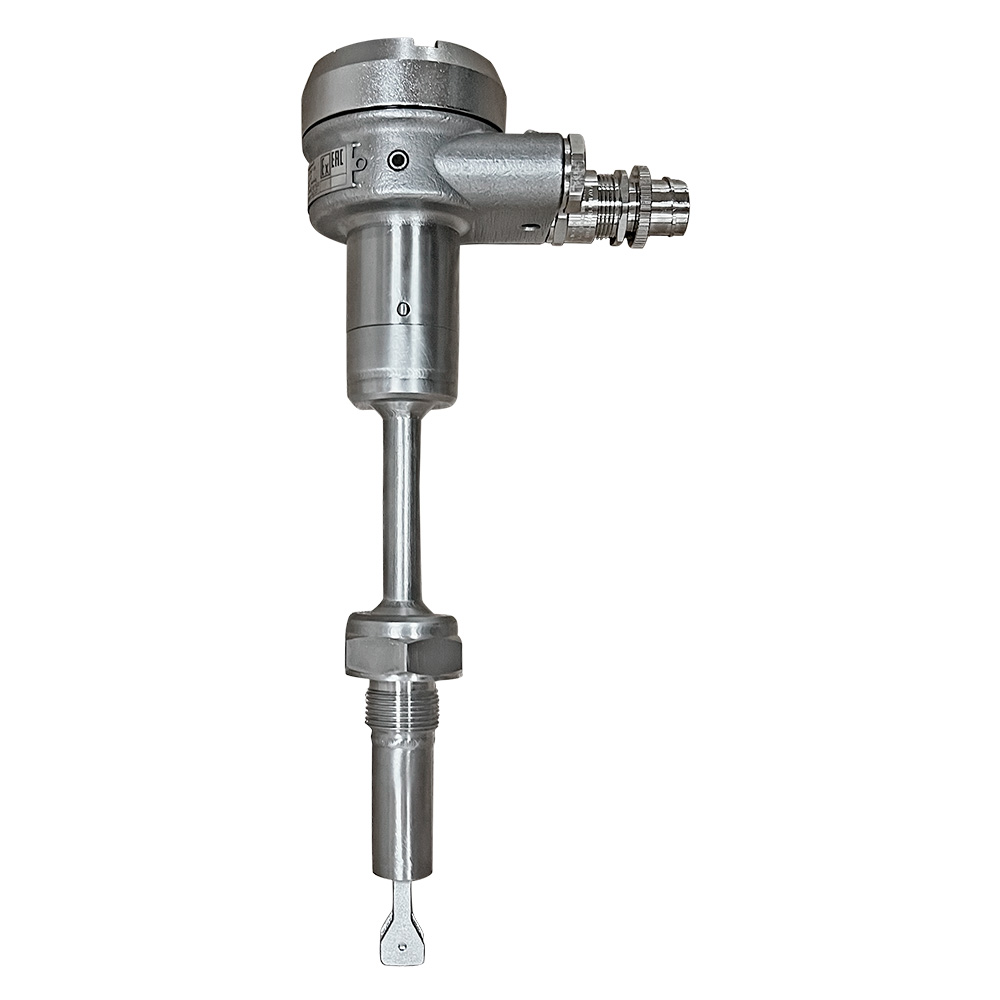

ВИБРОТЭК-У-М-В

с гибким переходом

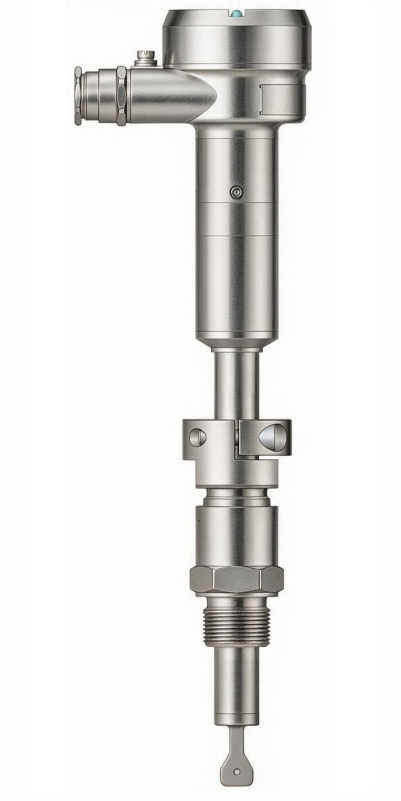

ВИБРОТЭК-У-М-В

с изменяемой глубиной погружения

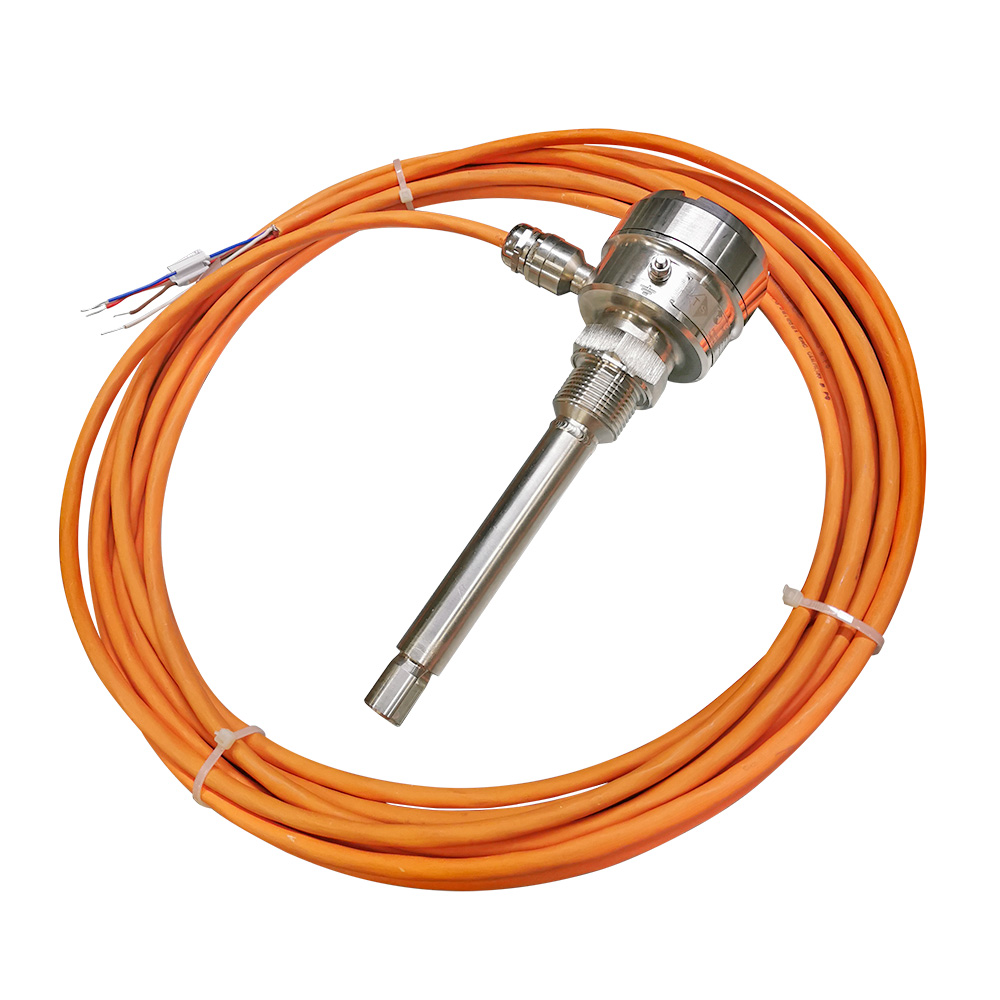

ВИБРОТЭК-У-М-В

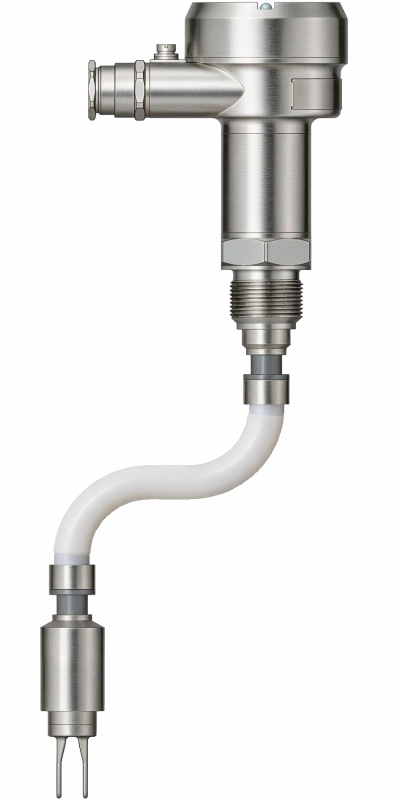

с гибким чувствительным элементом

ВИБРОТЭК-У-М-В

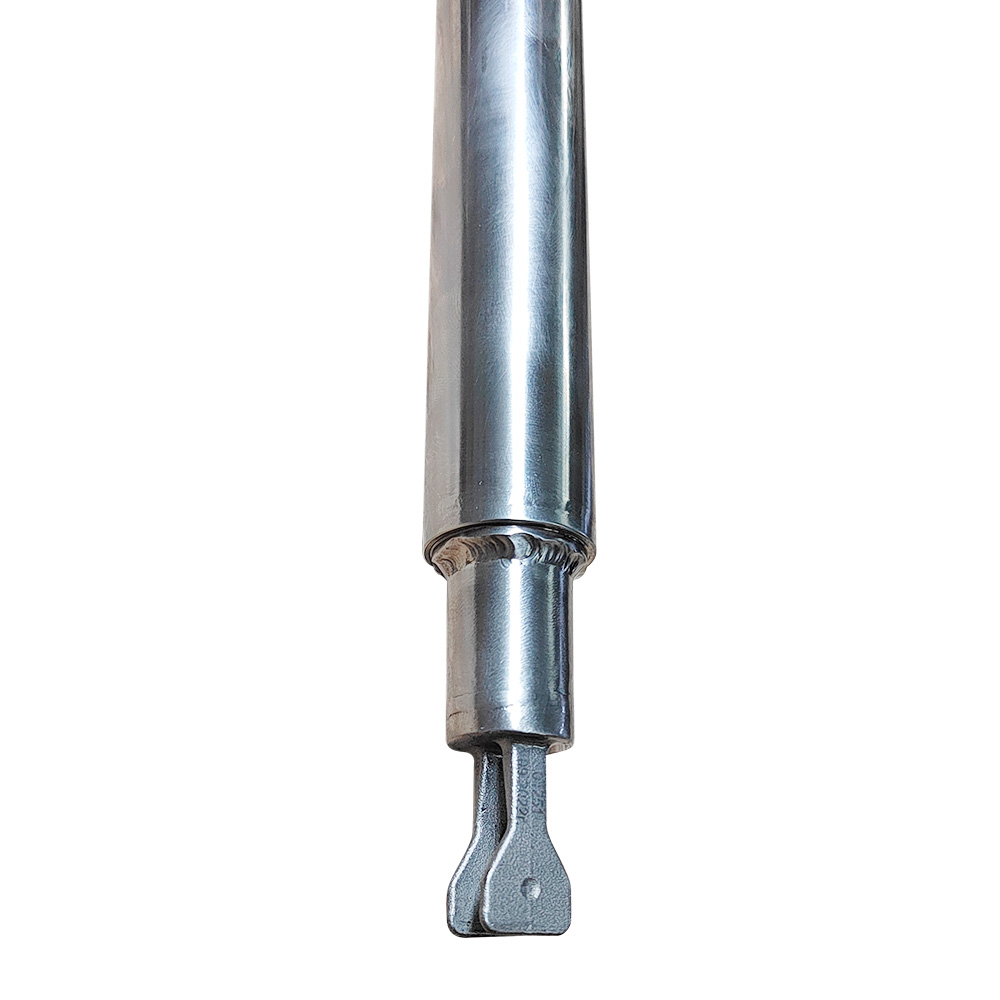

с усиленным ЧЭ*

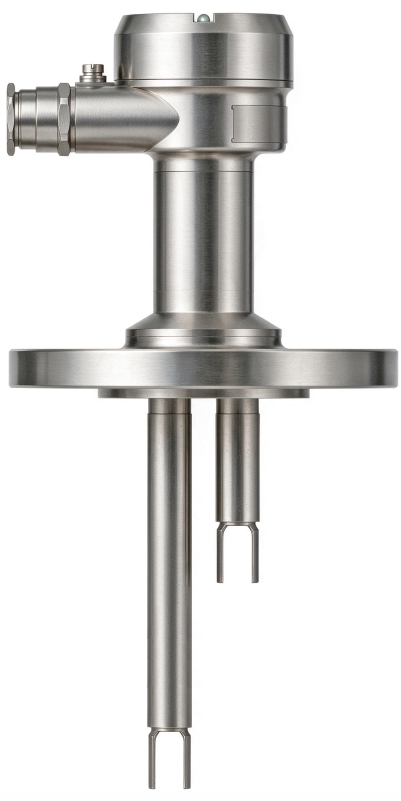

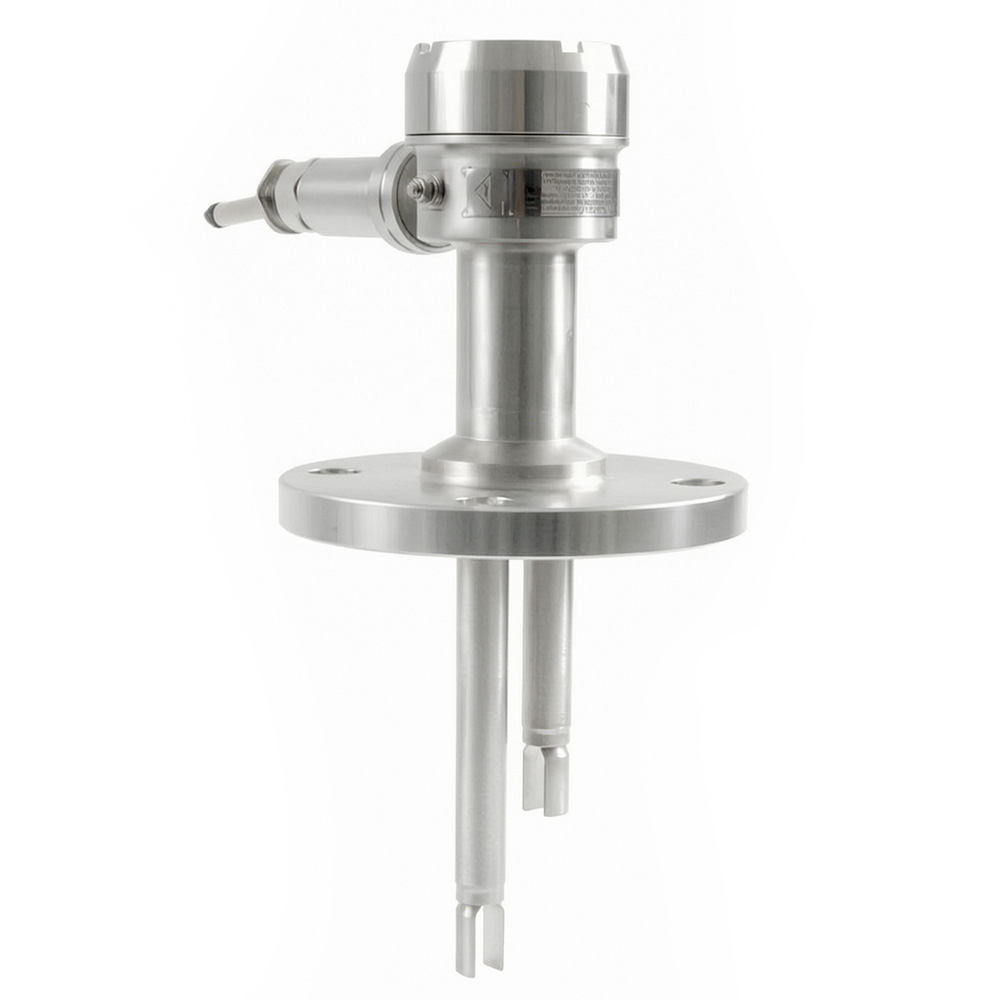

ВИБРОТЭК-У-М-В

с двумя точками контроля

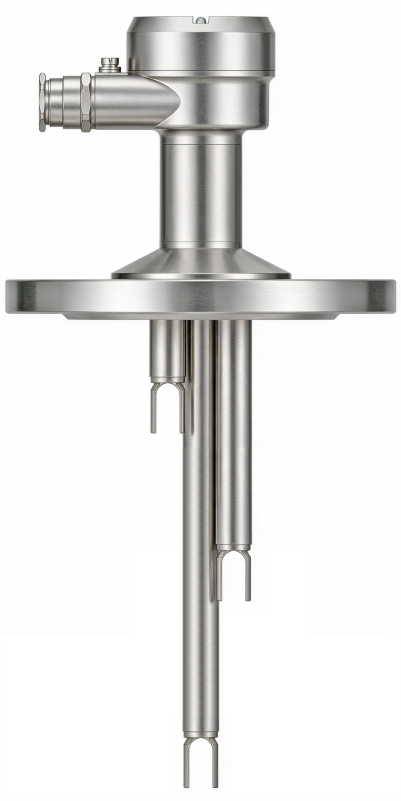

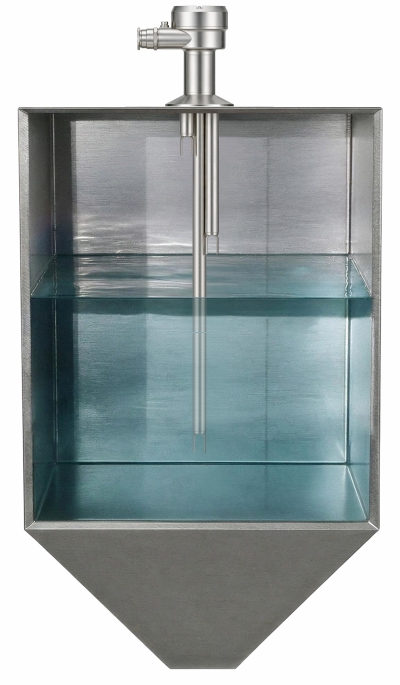

ВИБРОТЭК-У-М-В

с тремя точками контроля

*для работы в трубопроводах с высокой скоростью потока или емкостях с мешалкой

Информация о режимах индикации

	Режимы индикации в версиях с одной точкой контроля c выходными сигналами исполнений А (токовый), Р1 (релейный), Р2 (два релейных):	Режимы индикации светодиода в версиях с одной точкой контроля с выходным сигналом NAMUR:	Режимы индикации в версиях с несколькими точками контроля c выходными сигналами исполнений А (токовый), Р2 (два релейных):
При отсутствии среды	индикатор включается периодически на время не более 100 мс с паузой между включениями не менее 900	индикатор включается один раз на время не более 100 мс частотой не более 0,5 Гц;	индикатор зеленого цвета включается периодически на время не более 100 мс с паузой не менее 900 мс;
При наличии среды	индикатор включается периодически на время не менее 900 мс с паузой между включениями не более 100 мс;	индикатор включается последовательно два раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц;	индикатор красного цвета включается последовательно на время не более 100 мс с паузой не более 100 мс и частотой не более 0,5 Гц. Количество включений соответствует количеству заполненных точек контроля;
При неисправности	сигнализатора индикатор включается периодически частотой не менее 2 Гц;	индикатор включается последовательно три раза на время не более 100 мс с паузой между включениями не более 100 мс частотой не более 0,5 Гц.	индикатор красного цвета включается c частотой не менее 2 Гц. (в случае исправного состояния сигнализатора индикатор зеленого цвета включается c частотой не менее 2 Гц;)
При загрязнении чувствительного элемента	индикатор включается периодически на время не более 100 мс с паузой не более 400 мс.
При переключении сигнализатора в режим «Контроль»	индикатор в случае исправного состояния сигнализатора периодически включается на время не более 100 мс с паузой между включениями не более 100 мс;

Контроль исправновсти

Чувствительный элемент осушить, значение выходного сигнала в виде силы постоянного тока должно соответствовать таблице значений выходных сигналов в режиме «сигнализация наличия» (см. Руководство по эксплуатации), реле должны изменить свое состояние;

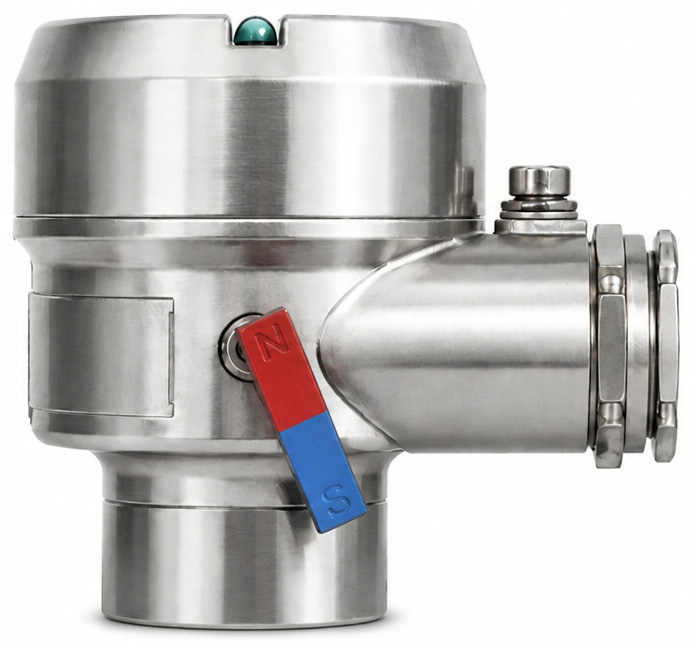

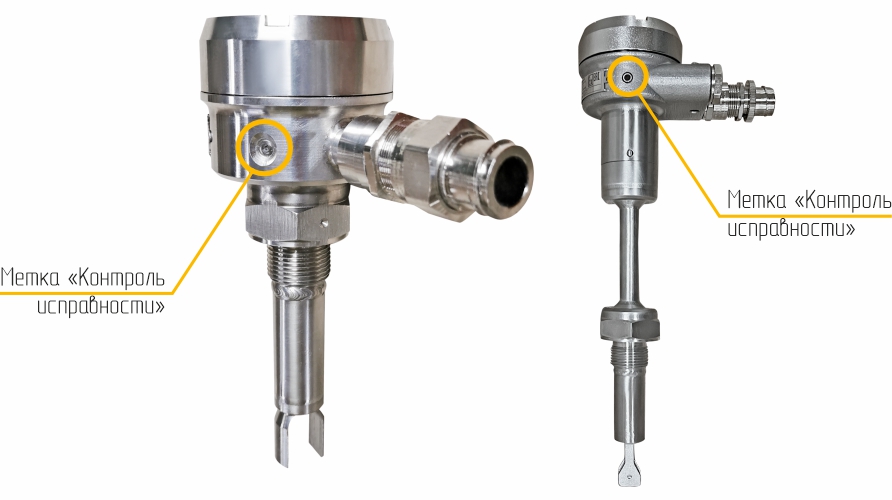

К метке «Контроль исправности» на боковой стенке корпуса поднести постоянный магнит. В случае исправного состояния сигнализаторов, значения выходных сигналов должны измениться. Индикатор должен включаться периодически частотой не менее 10 Гц;

Убрать магнит от корпуса. Значение выходного сигнала и режим индикации должен восстановиться.

Без магнита		С магнитом

Состояние		Состояние
Состояние		Состояние

Измерение чувствительности вибрационного сигнализатора уровня

	Порог 0,7 Пониженная чувствительность	Номинальный порог	Порог 1,1 Повышенная чувствительность
А1 А2 А3
Namur
Р1 Р2 РД РР

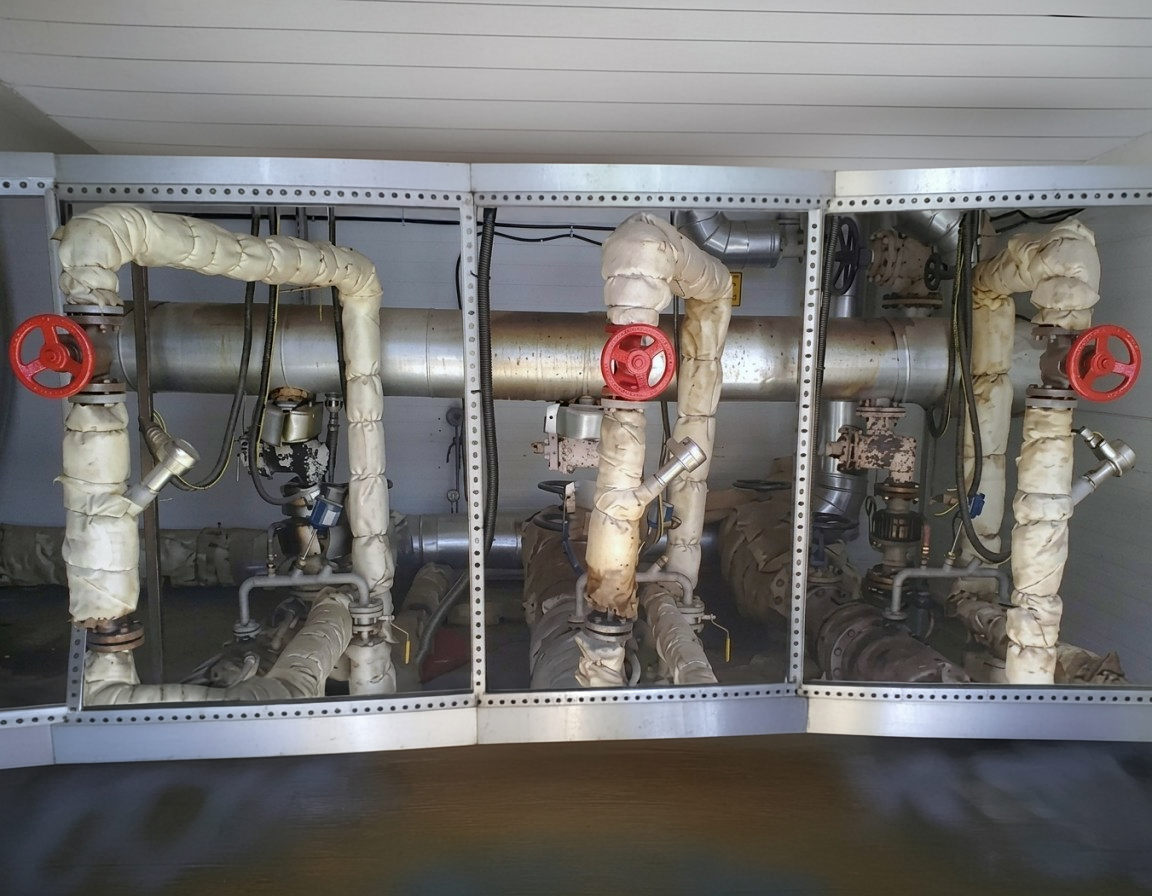

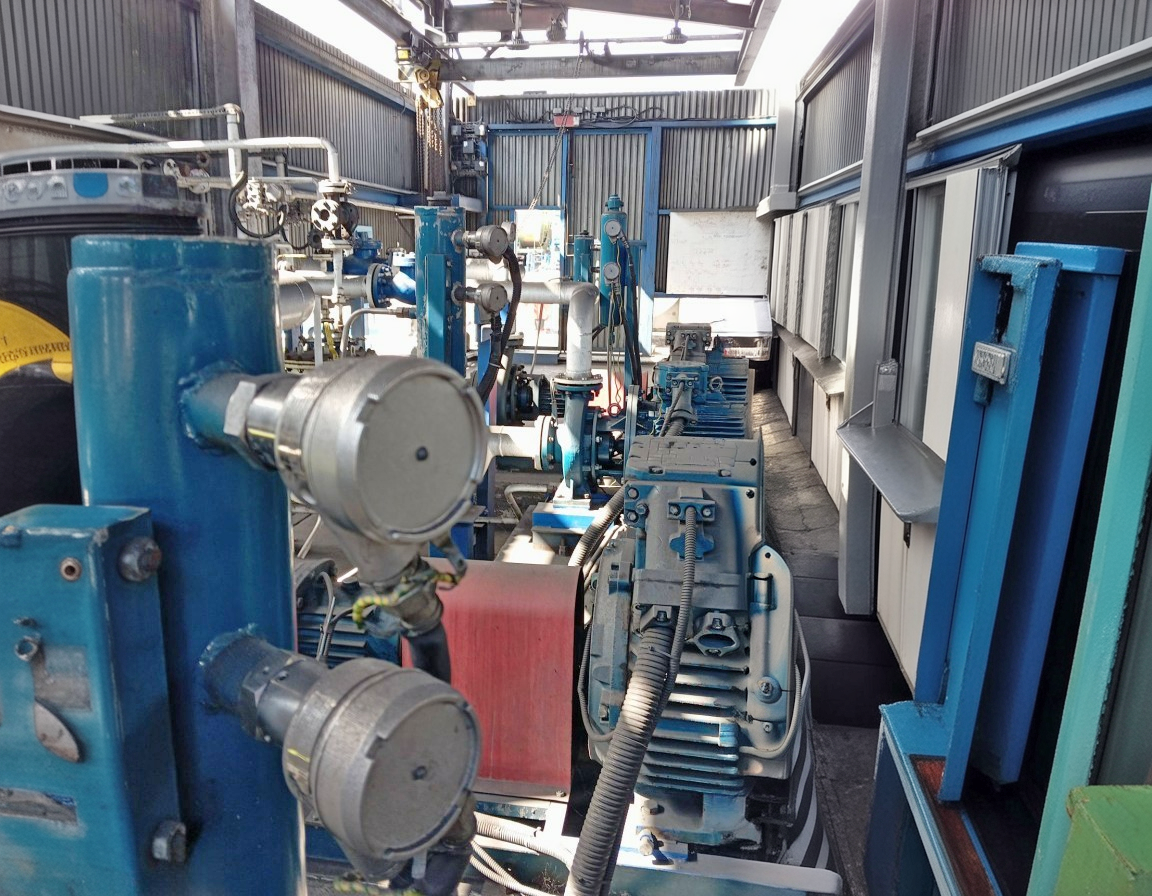

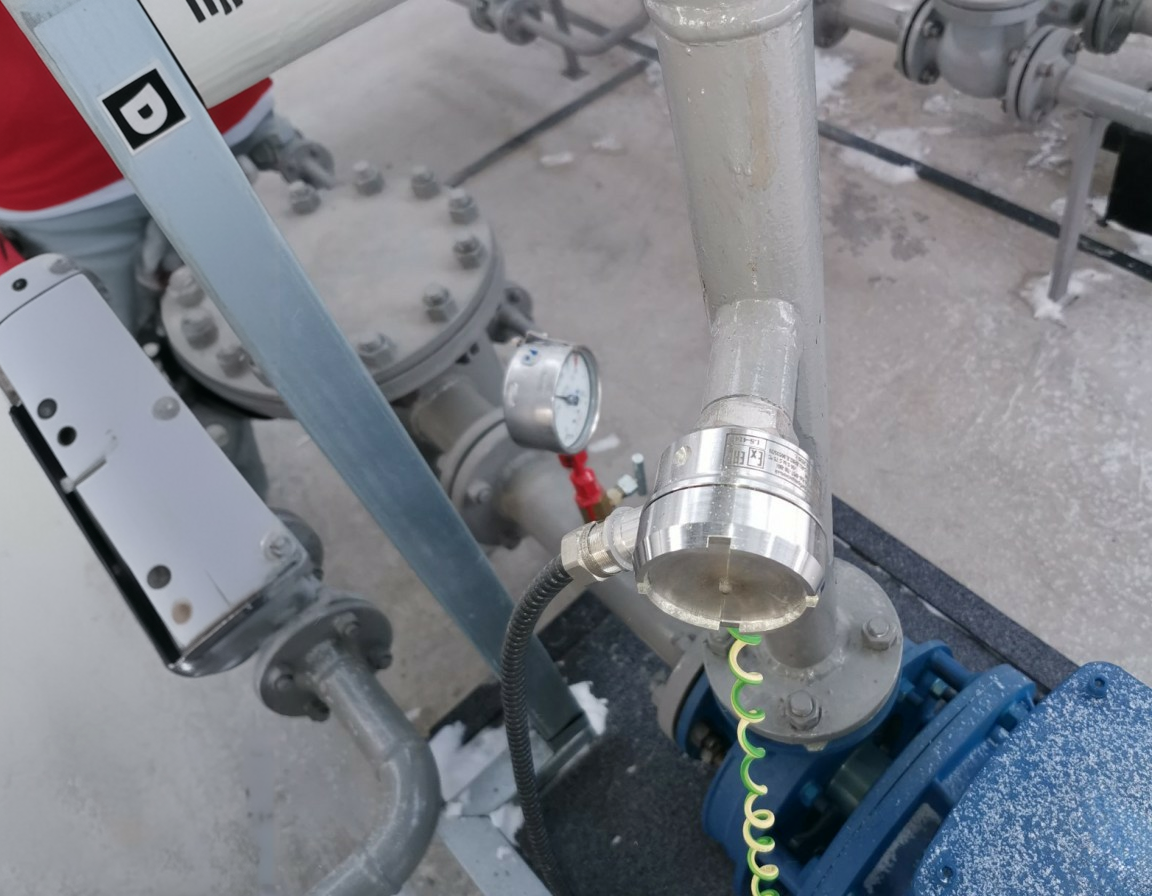

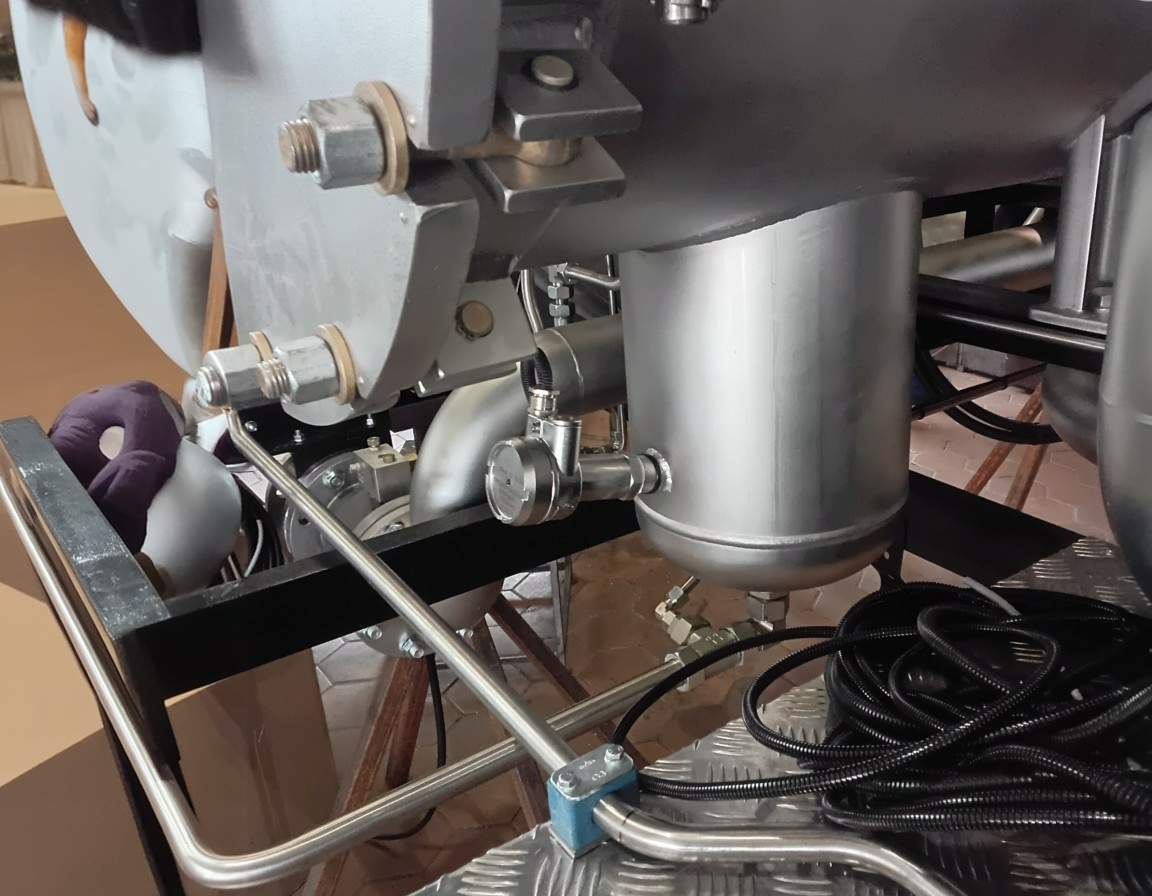

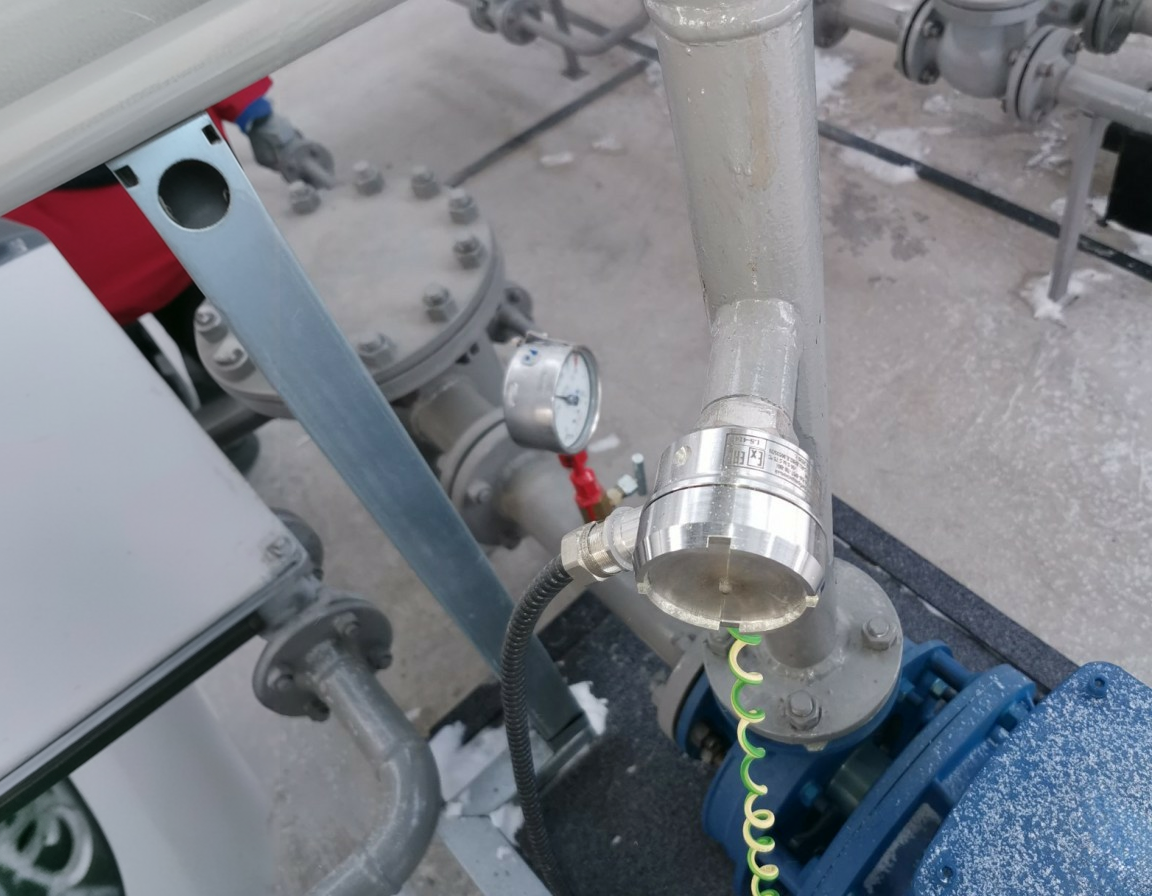

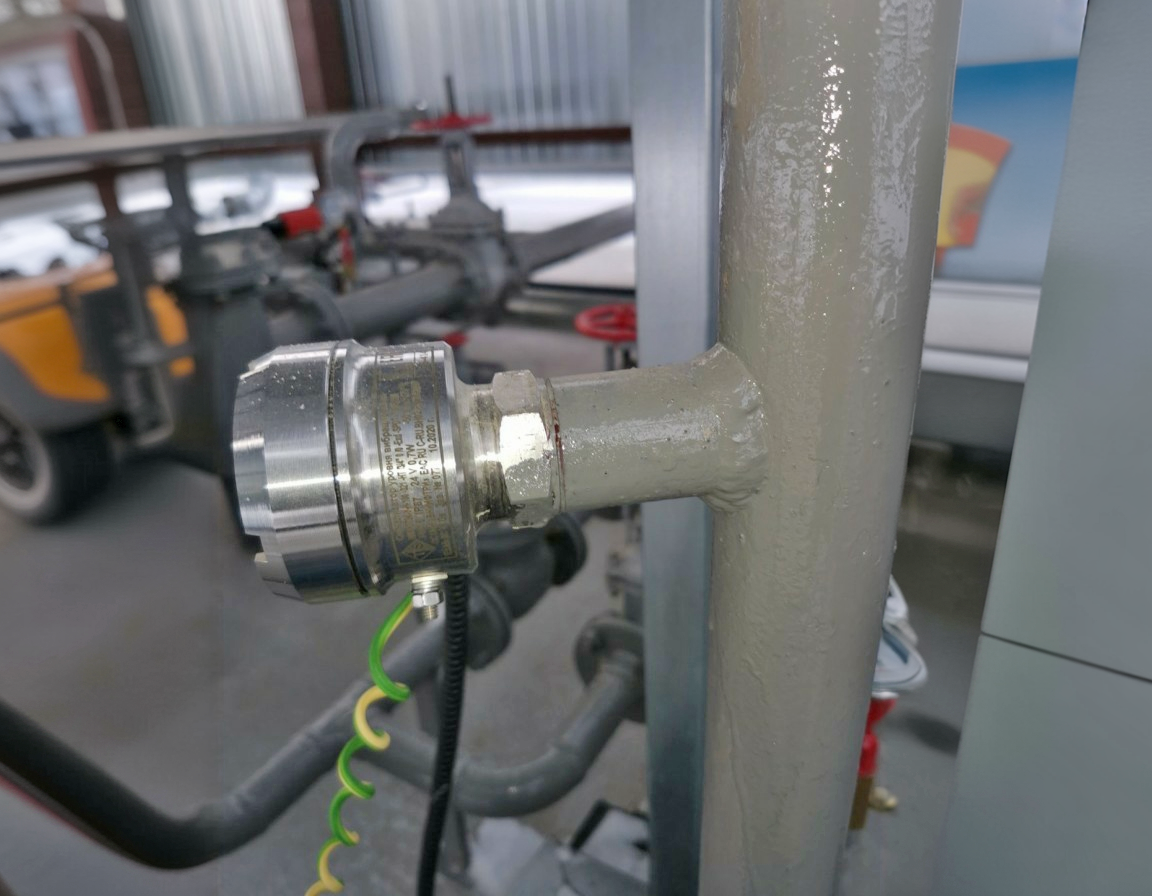

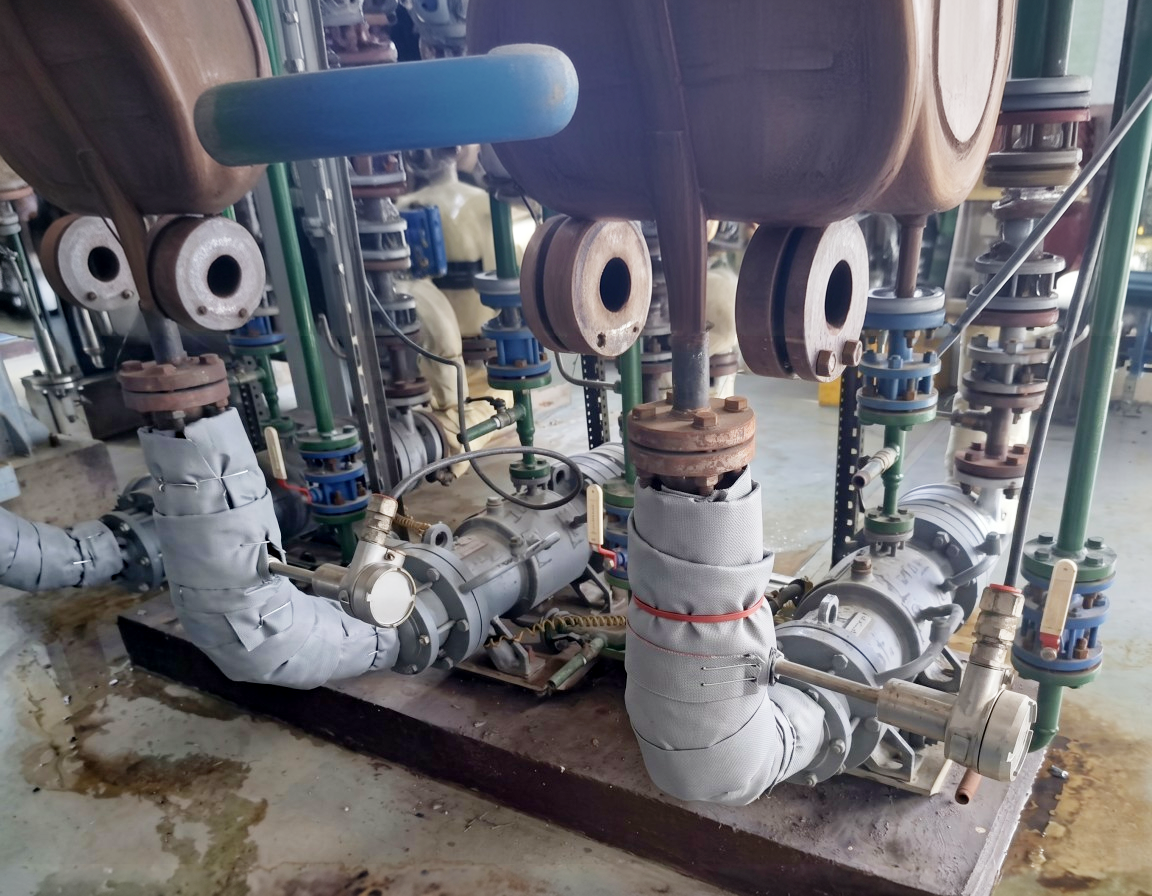

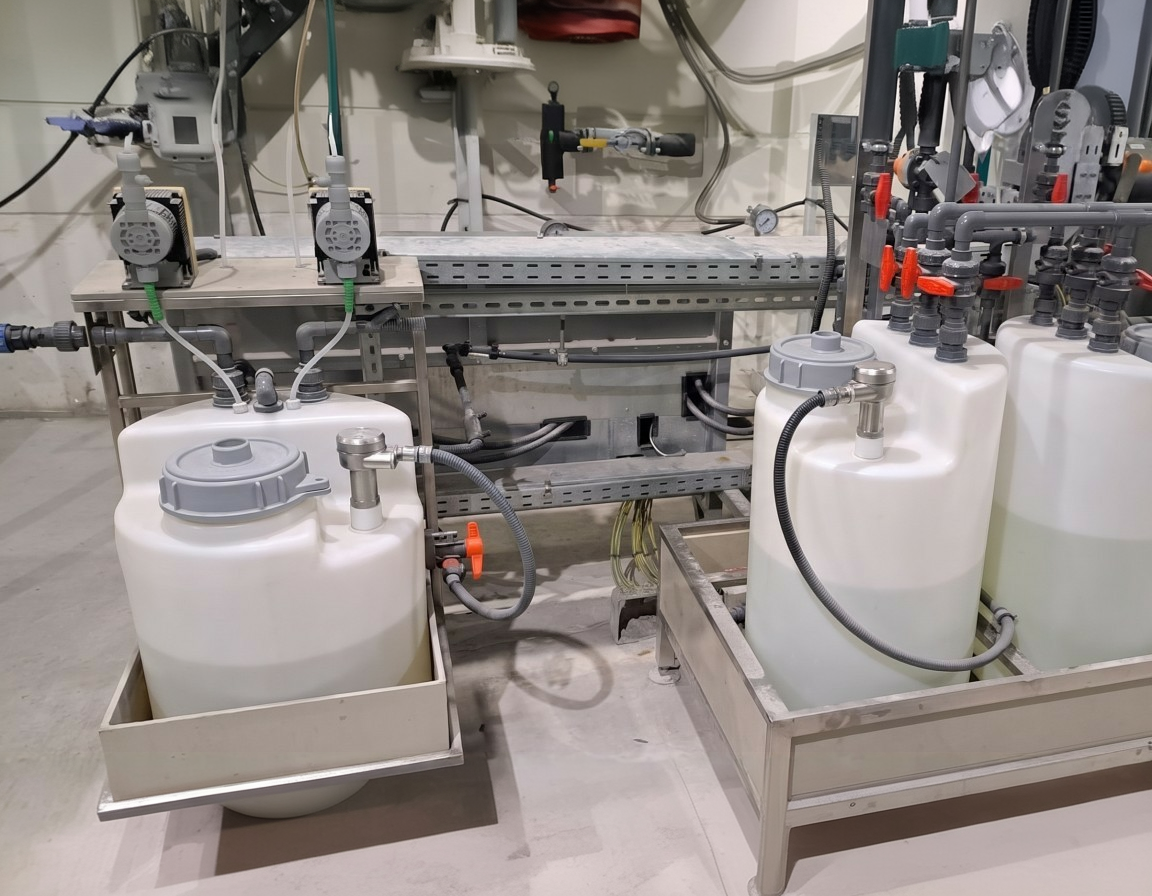

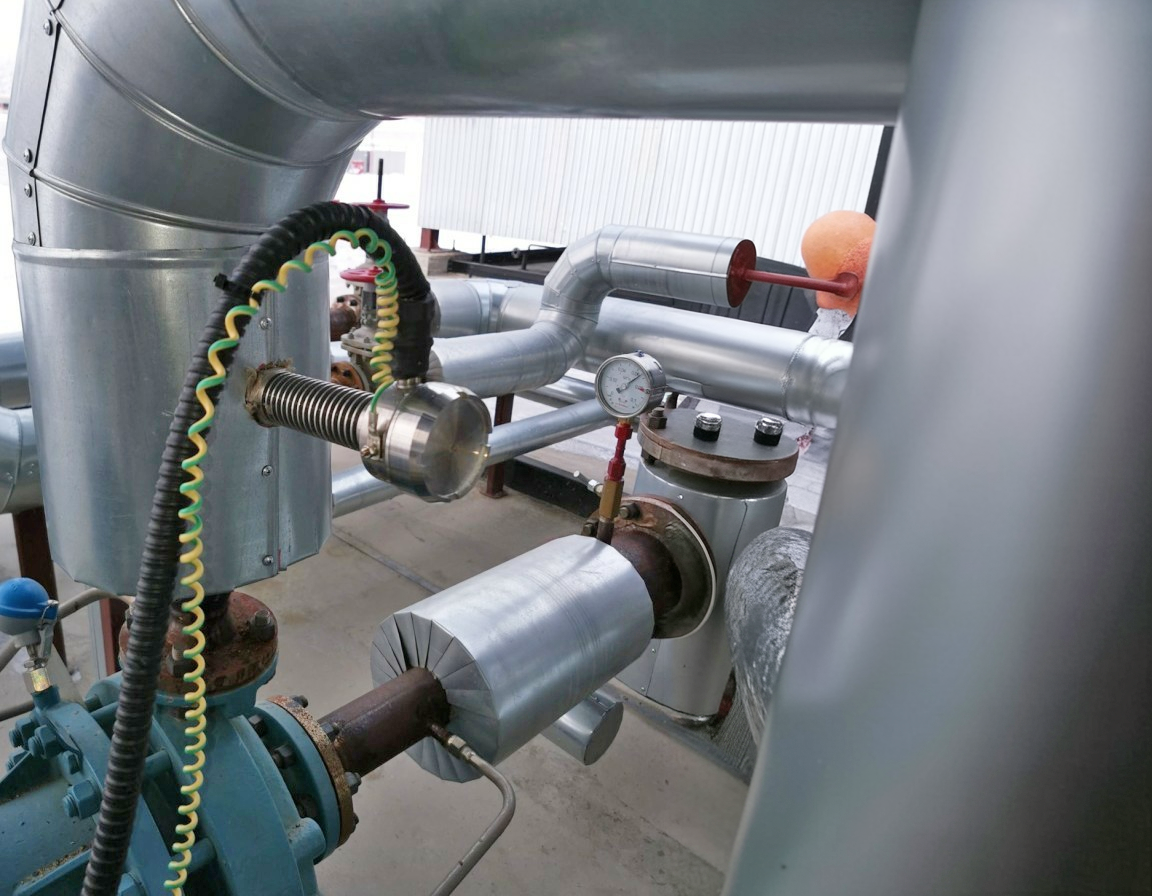

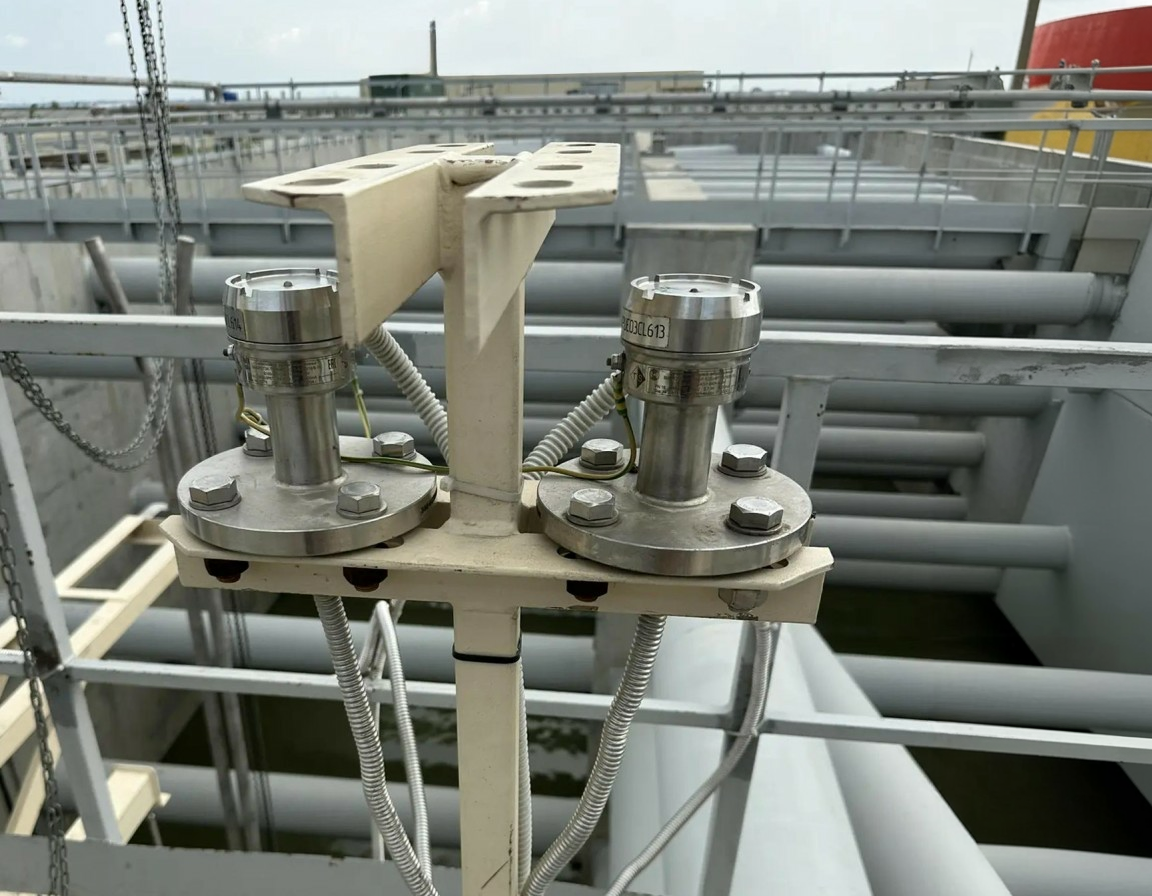

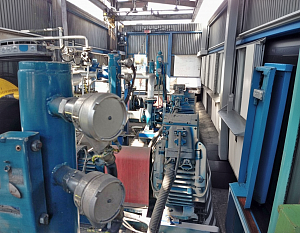

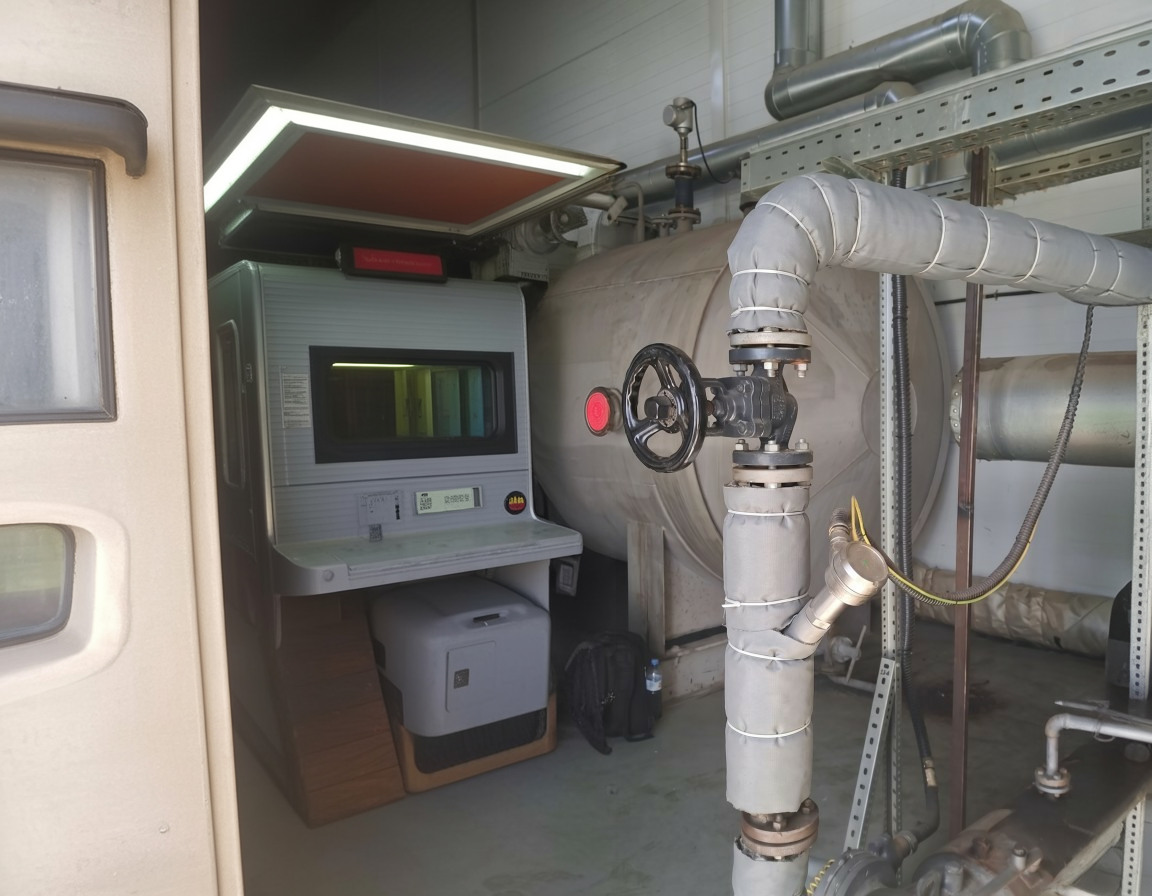

Основные сферы применения вибрационных датчиков уровня

Технические характеристики

Основные технические характеристики

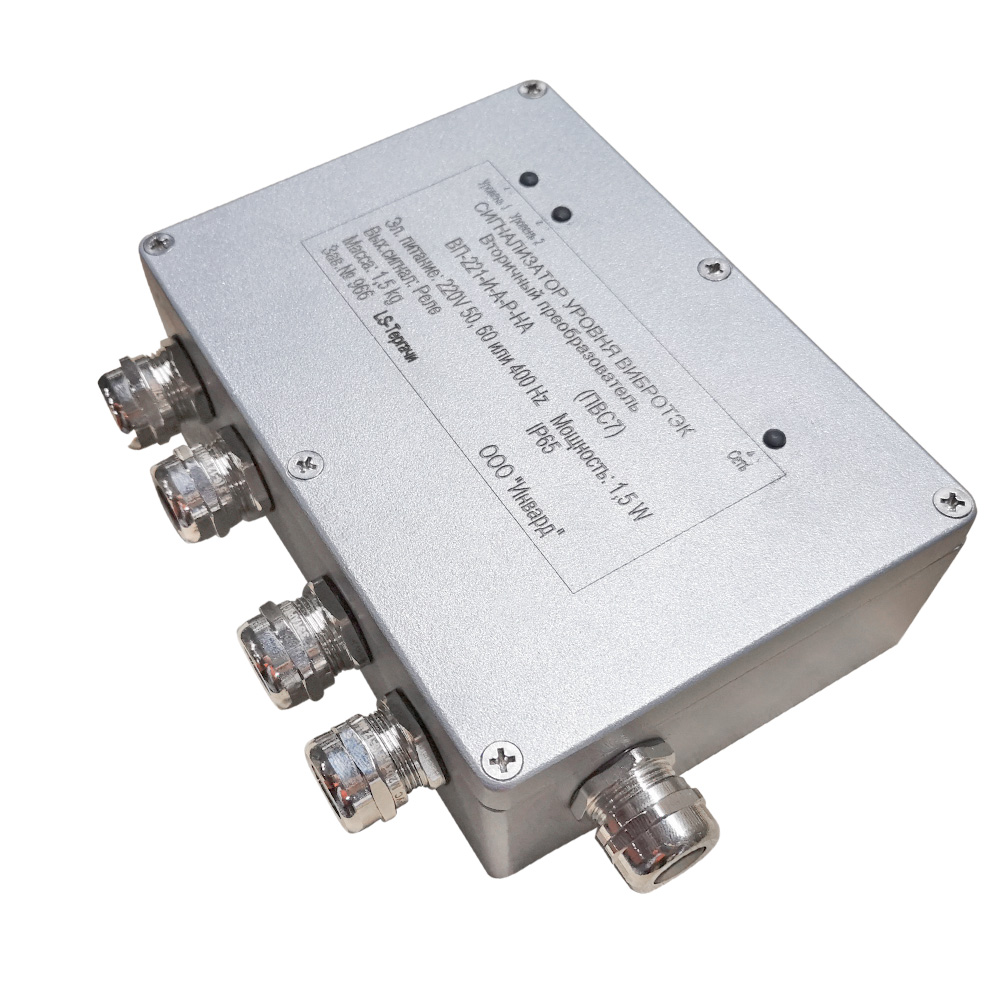

Вторичный преобразователь (поставляется по заказу)
Принцип измерения	вибрационный
Ориентация при монтаже	любая
Диапазон плотностей контролируемой жидкости	от 300 до 5000 кг/м³
Минимальная разность плотностей для контроля уровня раздела сред	100 кг/м³
Максимальный размер гранул сыпучих сред	7 мм
Плотность сыпучих сред	не менее 50 кг/м³
Максимальное рабочее давление	1,6; 2,5; 4,0; 6,3; 10,0; 16,0; 25,0 МПа; иное - по запросу
Температура контролируемой среды	-61...+100°С / -61...+160°С / -100...+250°С / -200...+450°С
Отклонение уровня срабатывания от номинального значения, не более	± 5 мм
Уставка времени срабатывания	от 0,2 с до 15 с
Выходной сигнал	релейный SPDT; релейный SPDT+ сигнализация исправности; релейный DPDT; дискретный 4-20мА (8/16мА , 7/14 мА или любые значения, опционально с протоколом HART); NAMUR; RS-485, Modbus RTU; иной – по запросу
Макс. нагрузка на контакты реле	1 А
Напряжение питания	24 В (от 18 до 32 В) пост. тока (стандарт); 8,2 В пост. тока; 230 В 50Гц
Степень защиты по ГОСТ 14254	IP66/67; IP68 – по запросу
Исполнение по взрывозащите	без взрывозащиты 1Ex db IIC T6 Gb/ Ex tb IIIC T80 Db 0Ex ia IIC T6 Ga / Ex ia IIIC T80℃ Da
Исполнение сенсора	вилочный / стержневой
Длина сенсора	жесткий, от 60 до 6000 мм гибкий, от 1500 до 8 000 мм
Макс. кол-во точек контроля	1 точка
Подключение к процессу	резьба / накидная гайка / фланец / сварка; иное - по запросу
Материал деталей, контактирующих с измеряемой средой	• 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • 316L с покрытием ECTFE • сплавы ВТ1-0; • иной - по запросу
Материал корпуса	• алюминий с порошковым покрытием; • нержавеющая сталь (стандарт)
Климатическое исполнение	ОМ; УХЛ; О; Т
Температура окружающей среды	-61...+75°С
Категория размещения по ГОСТ 15150-69	1, 2, 3, 4; тип атмосферы III
Наработка на отказ	не менее 100 000ч
Срок службы	до 25 лет
Гарантийный срок эксплуатации	12 месяцев / до 60 месяцев (расширенный)
Исполнение по взрывозащите:	без взрывозащиты [Ex ia Ga] IIC
Степень защиты по ГОСТ 14254	IP66/67
Напряжение питания	230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18 В до 32 В) пост. Тока
Потребляемая мощность	5 Вт
Макс. нагрузка на контакты реле	8 А
Выходной сигнал	релейный / RS-485, Modbus RTU; иной – по запросу
Температура окружающей среды	-61…+80°С
Исполнение для ОАЭ, в том числе и АС
Класс безопасности по НП-001-15	2Н; 2НУ; 3Н; 3НУ; 4Н
Cейсмостойкость по НП-031-01	категория I
Исполнение РРР и РМРС
Температура окружающей среды	-61...+80°C
Влажность	до 100% при температуре до +55°С
Давление окружающей среды	от 0,081 до 1,0 МПа

Хотите купить вибрационный датчик? Оформите заявку на нашем сайте. Чтобы уточнить актуальные цены на вибрационные датчики, детали и характеристики устройства, позвоните по телефону +7 (4912) 40-73-25, и мы ответим на любые вопросы.

Код заказа

Форма записи при заказе

Назначение

Исполнение

Тип сенсора

Исполнение сенсора

Количество точек контроля

Полная длина сенсора

X1 – расстояние в миллиметрах от уплотнительной поверхности присоединения до конца сенсора (срабатывание при погружении на 7мм)

Тип подключения к процессу

Размер соединения

Номинальное давление соединения

Исполнение уплотнительной поверхности фланца

Максимальное рабочее давление

Температура контролируемой среды

Материал деталей, контактирующих со средой

Наличие и вид взрывозащиты

Вид выходного сигнала

Количество кабельных вводов

Тип кабельных вводов

*Если необходимы разные типы кабельных вводов, то укажите их вне кода заказа через «/». Например, ВКН/ВКМ15.

Вид приемки

Класс безопасности по НП-001-15, НП-022-17, НП-016-05, НД2-020101-112

указать необходимый класс из перечня 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ

Плотность измеряемой среды в кг/м³

Данный параметр обязательно указывается только для жидких сред с плотностью менее 600 кг/м³. Для исполнения ВИБРОТЭК-РС необходимо через «/» указать плотности двух жидких сред, например 890/1000

Дополнительные опции

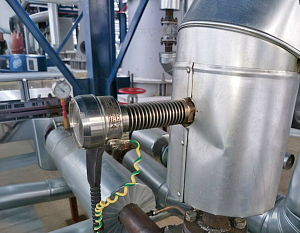

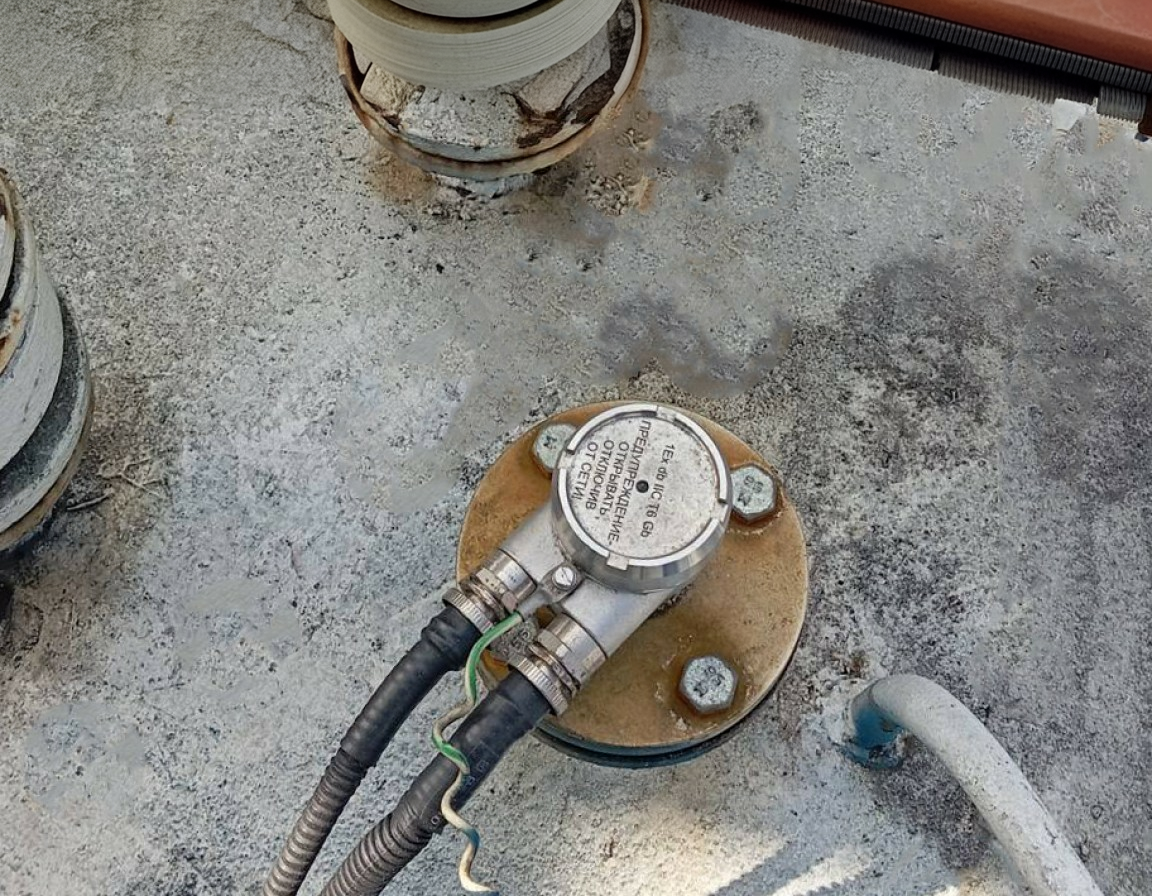

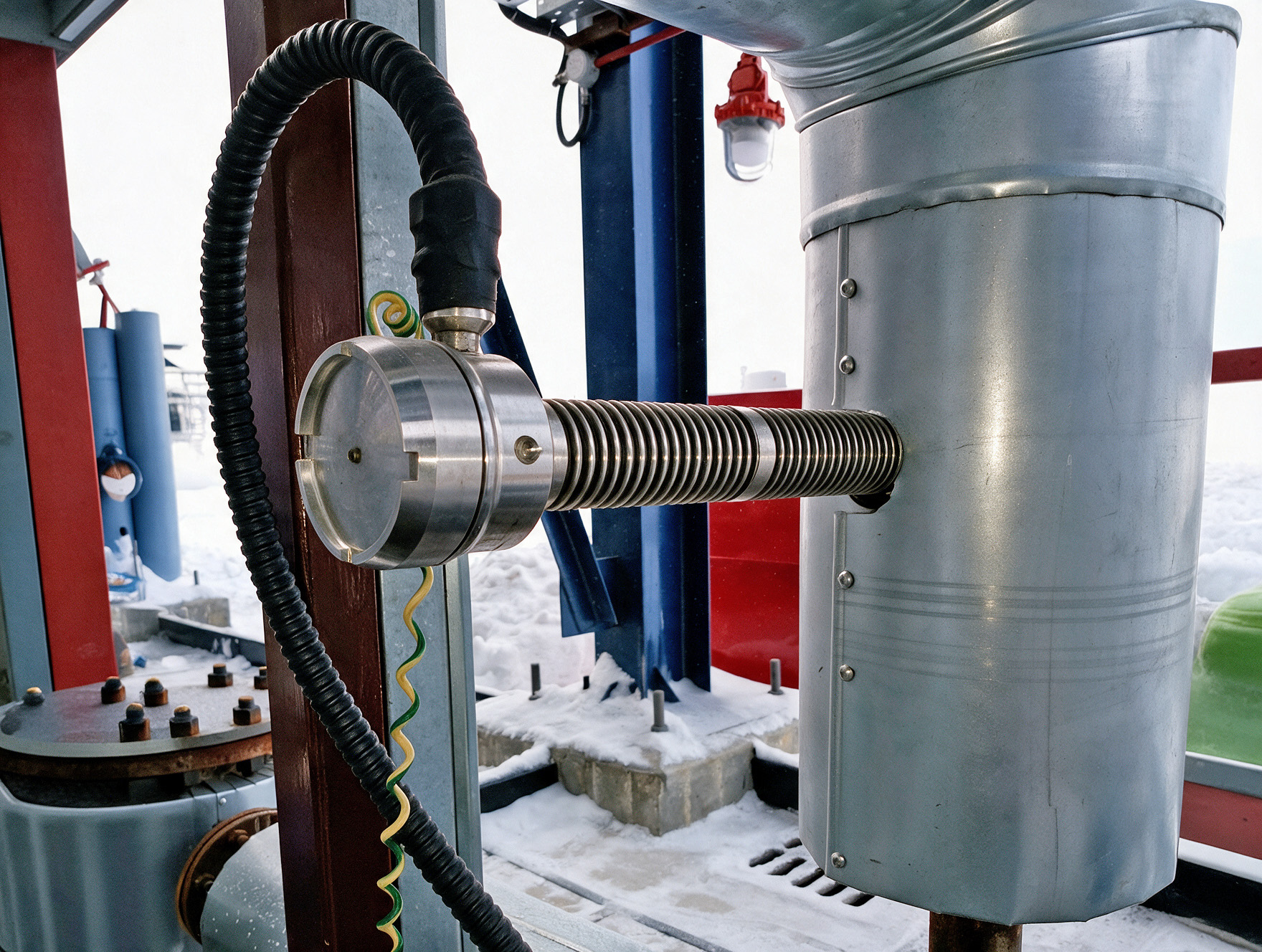

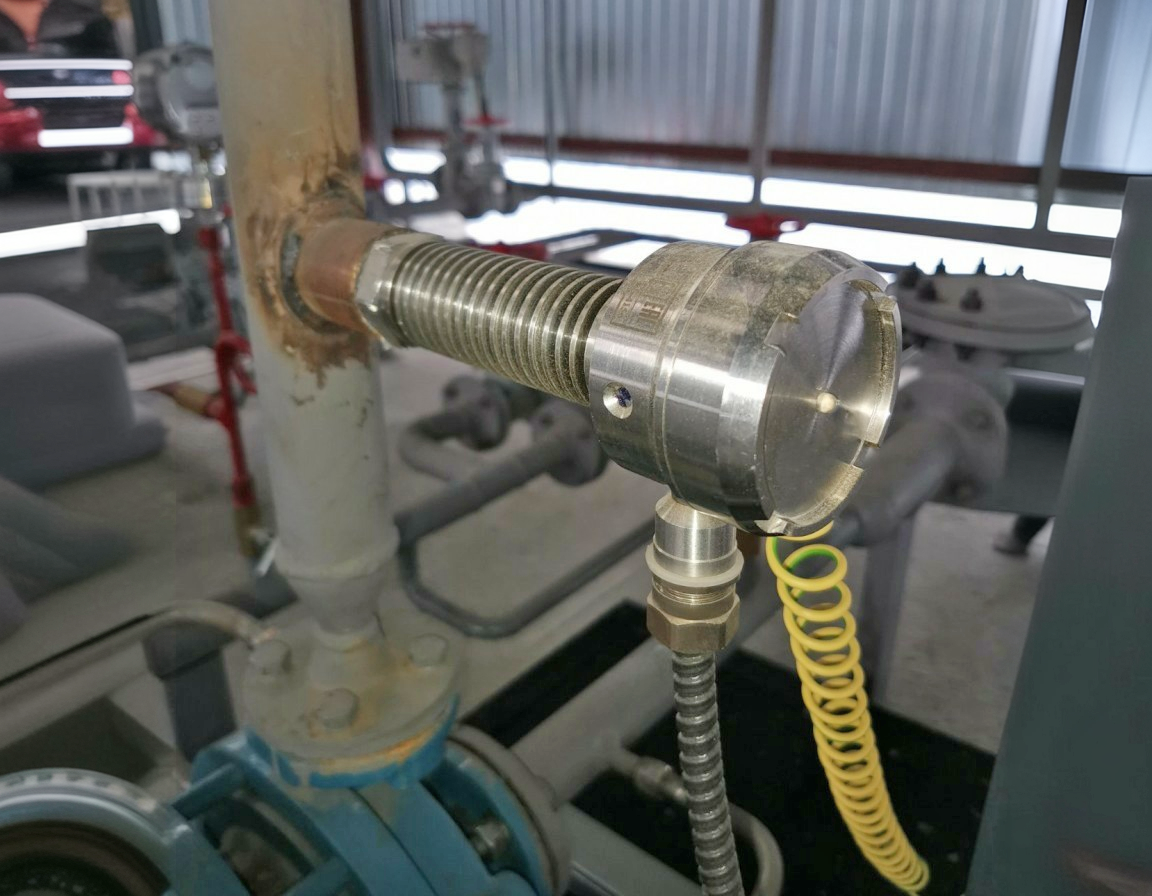

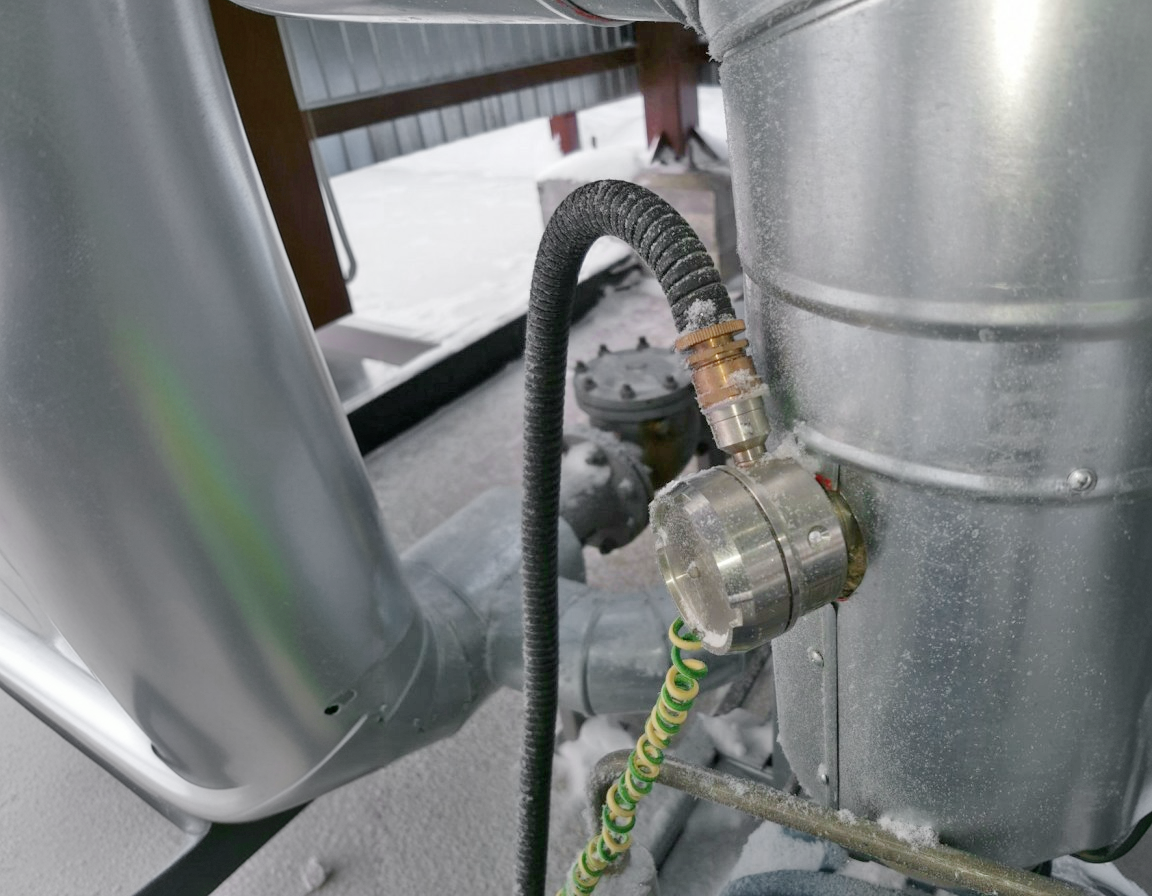

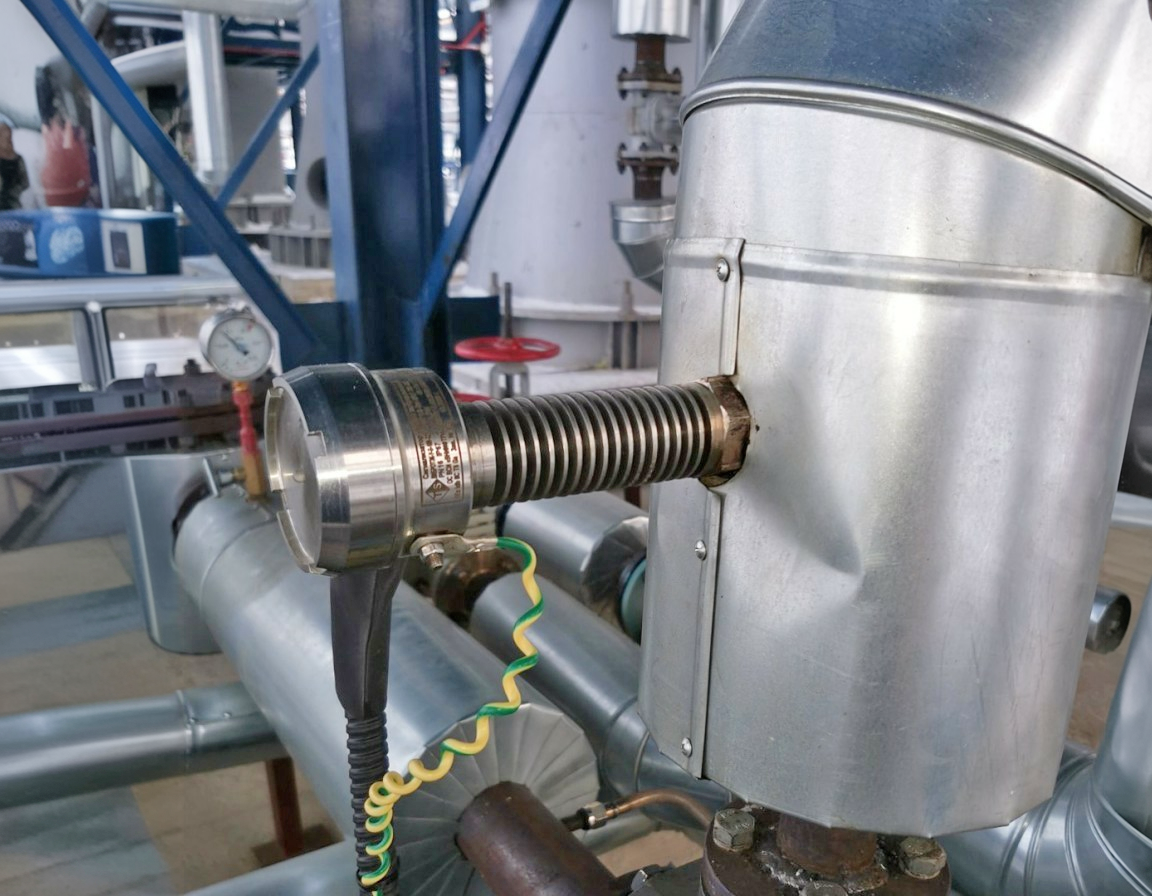

Фотогалерея
