| Стоимость | Срок поставки |
|---|---|
| от 45 000 руб. | от 20 рабочих дней |
| Основные технические характеристики | |
|---|---|
| Давление процесса | до 16,0 МПа |
| Температура процесса | до +450°С |
| Плотность жидкости | 300 кг/м3 |
| Сертификация | ТР ТС 012/2011, ТР ТС 020/2011, ТР ТС 032/2011 Соответствует SIL2 (ГОСТ Р МЭК 61508) |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Не хватает прав доступа.
Скачать техническое описание Руководство по эксплуатации
Скачать опросный листНазначение и область применения
Сигнализаторы ТЕРМАТЭК-У выпускаются по ТУ ГРВТ.407729.001 и предназначены для сигнализации наличия /отсутствия жидкости на заданном уровне, а также для определения наличия/отсутствия жидкости в трубопроводах различных диаметров.
Сигнализаторы предназначены для применения в автоматизированных системах управления технологическими процессами в условиях стационарных и подвижных объектов, в том числе на кораблях и судах, а также на установках объектов повышенной опасности, в том числе и ОАЭ.
Основные сферы применения
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
- контроль предельных/рабочих уровней жидких сред
- контроль наличия/отсутствия жидких сред на заданном уровне
- контроль уровня раздела сред жидкость/жидкость
Отличительные особенности
- минимальная зависимость от импортных материалов и комплектующих изделий
- автоматический контроль исправности
- широкий диапазон рабочих температур контролируемой среды
- широкий диапазон давлений контролируемой среды
- нечувствительность к пене и отложениям
- нечувствительность к изменению вязкости среды
- нечувствительность к загазованности и наличию твердых включений
- нечувствительность к изменению диэлектрической проницаемости
- широкий выбор материалов корпуса и сенсора
Конструктивное исполнение и принцип действия
Принцип действия сигнализаторов основан на явлении теплопередачи от более нагретого тела к менее нагретому. Конструкция сенсора состоит из двух термосопротивлений, одно из которых непрерывно нагревается. При погружении сенсора в контролируемую среду с отличной от воздуха (или иного газа или жидкости) удельной теплоемкостью разность температур между термосопротивлениями при постоянной мощности нагрева изменяется. Разные среды (газы и жидкости) обладают разной теплопроводностью, ввиду чего при изменении типа измеряемой среды для поддержания постоянной разницы температур между термосопротивлениями электронным блоком автоматически увеличивается мощность нагрева, что и является критерием изменения типа среды, в которую погружен сенсор.

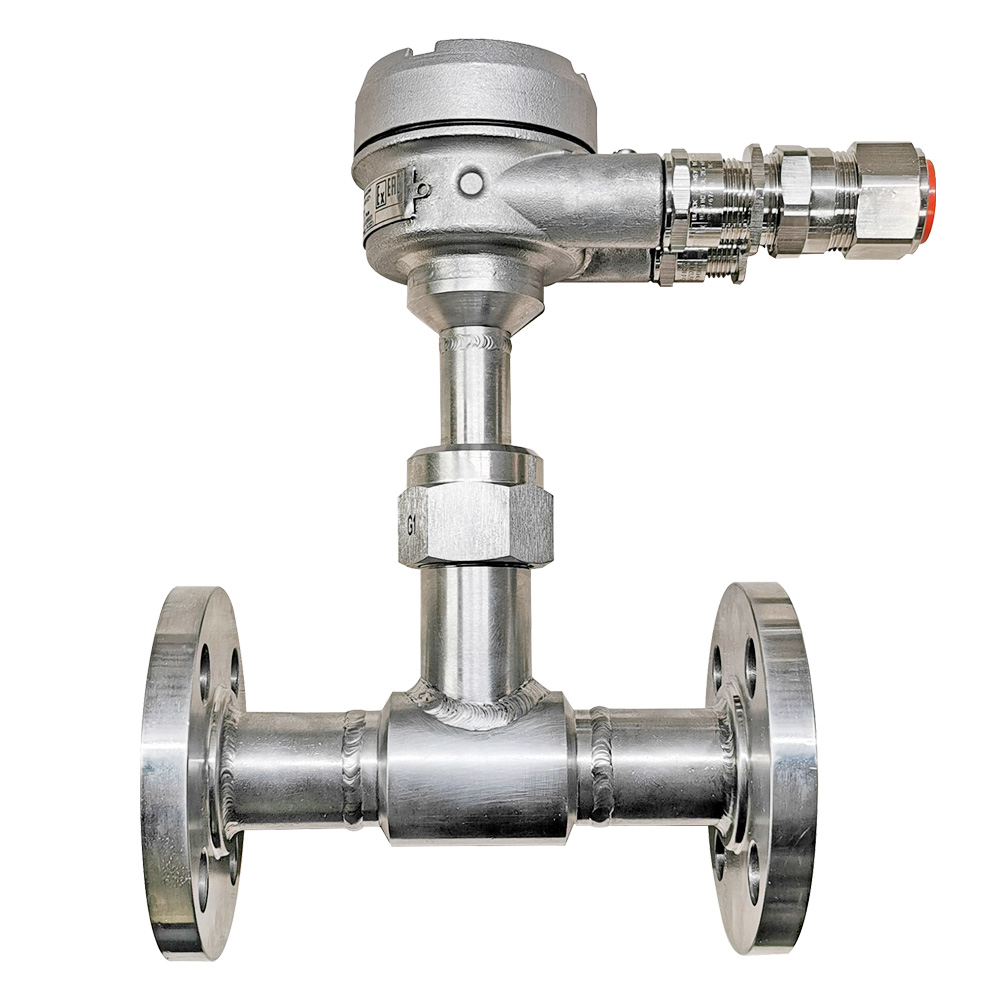

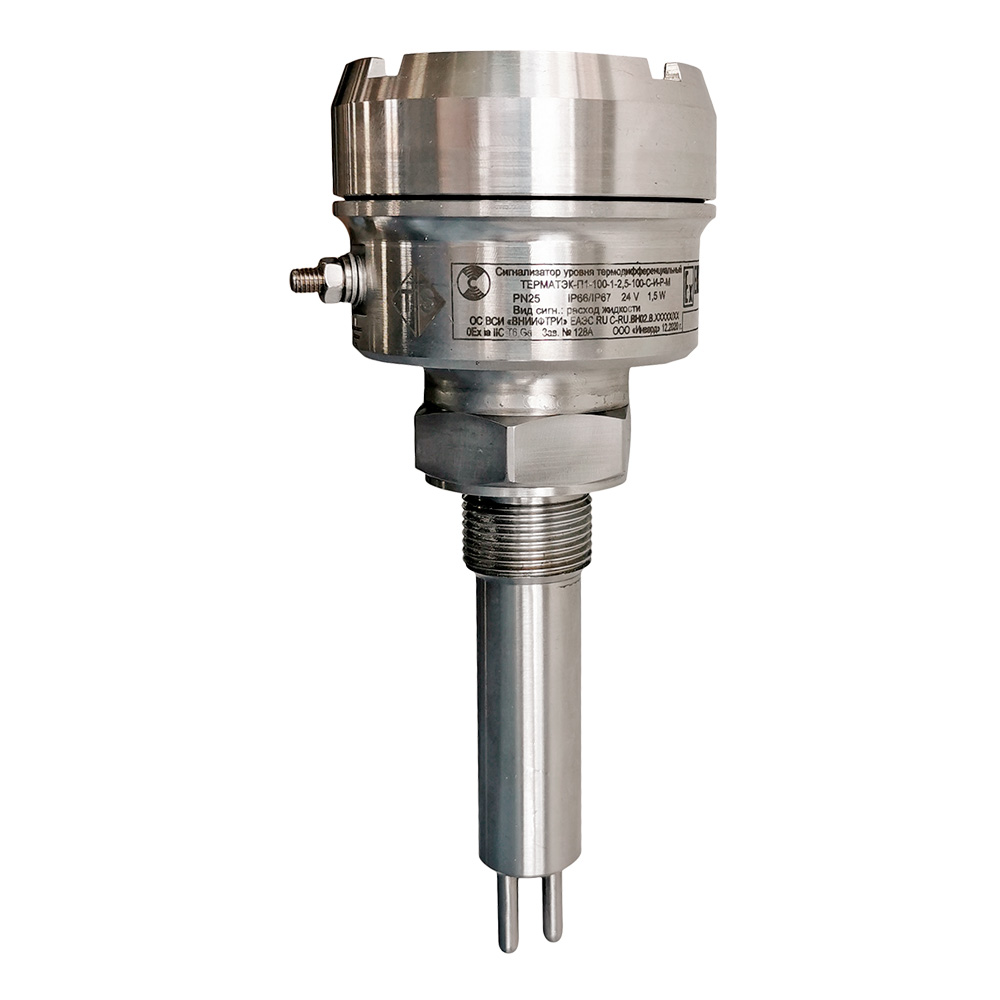

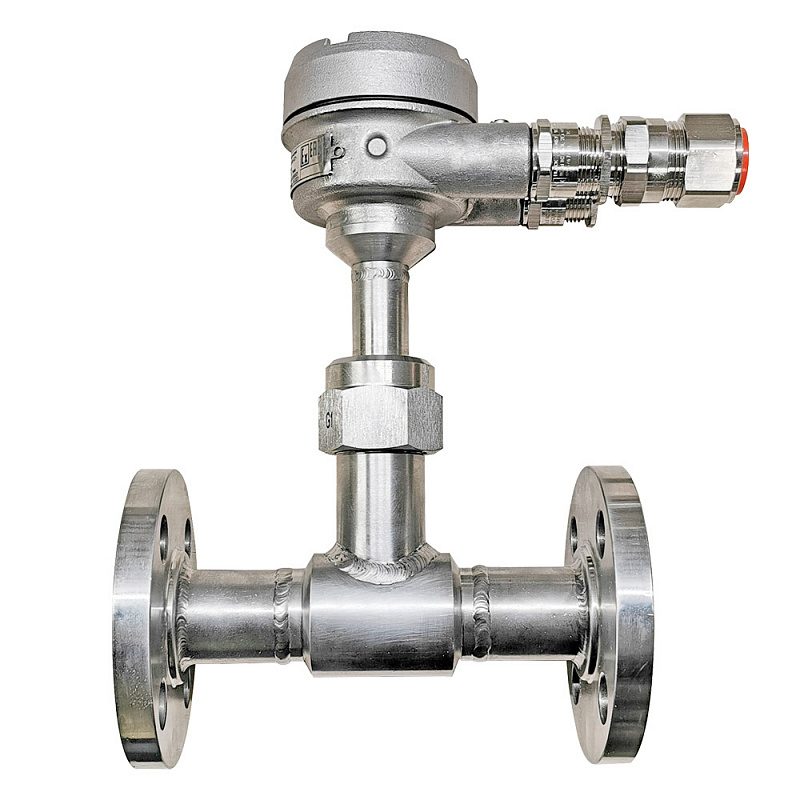

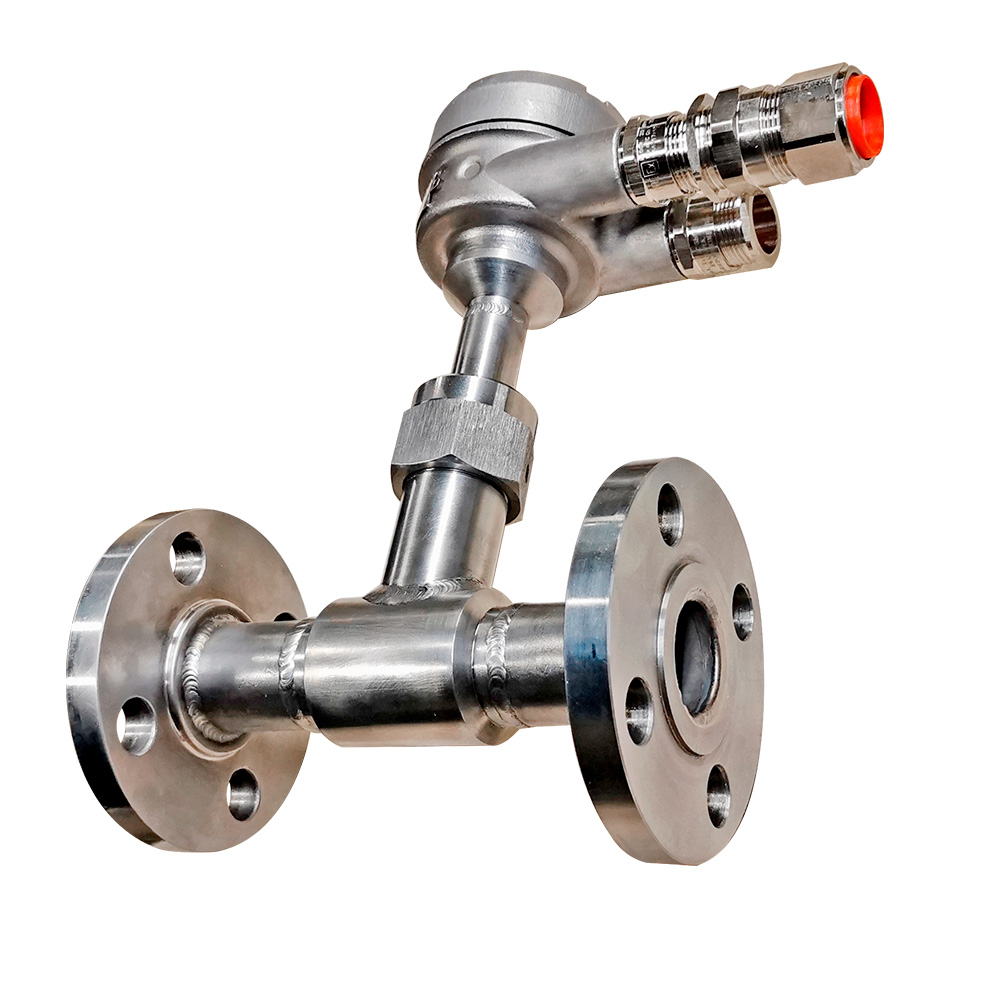

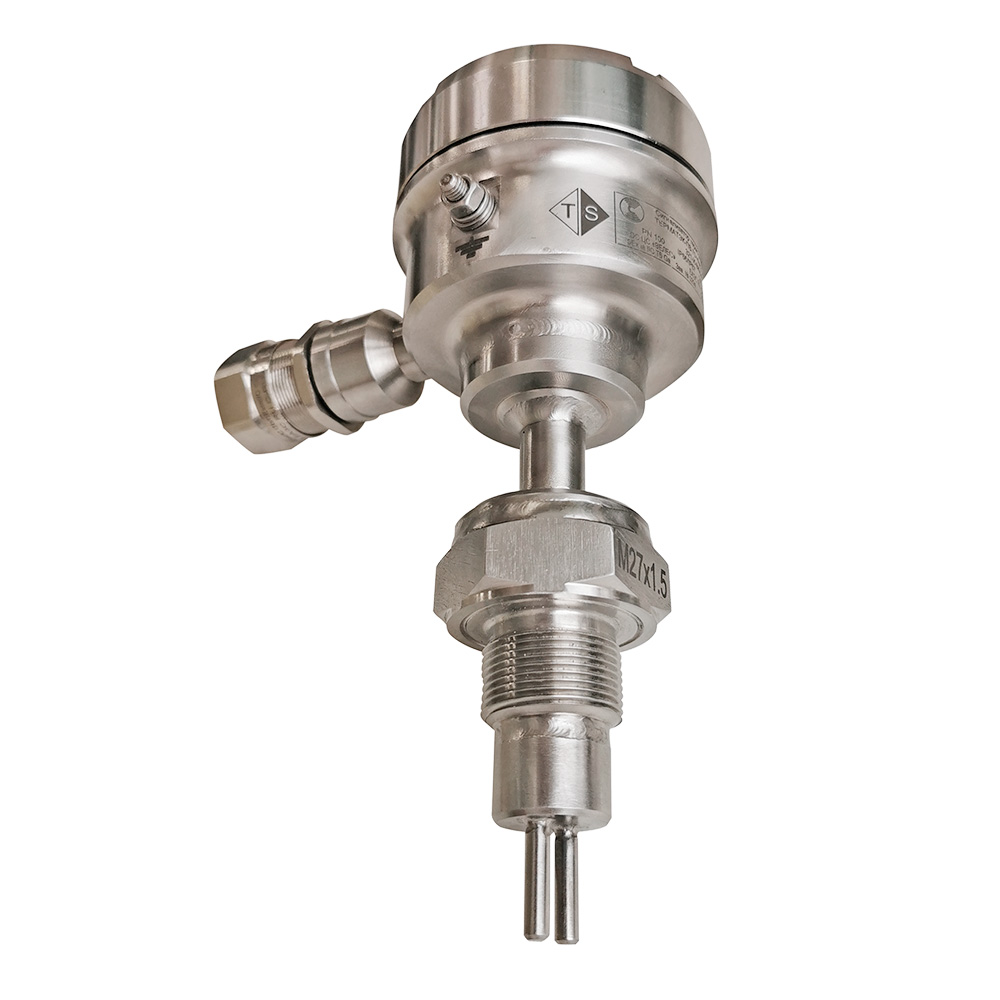

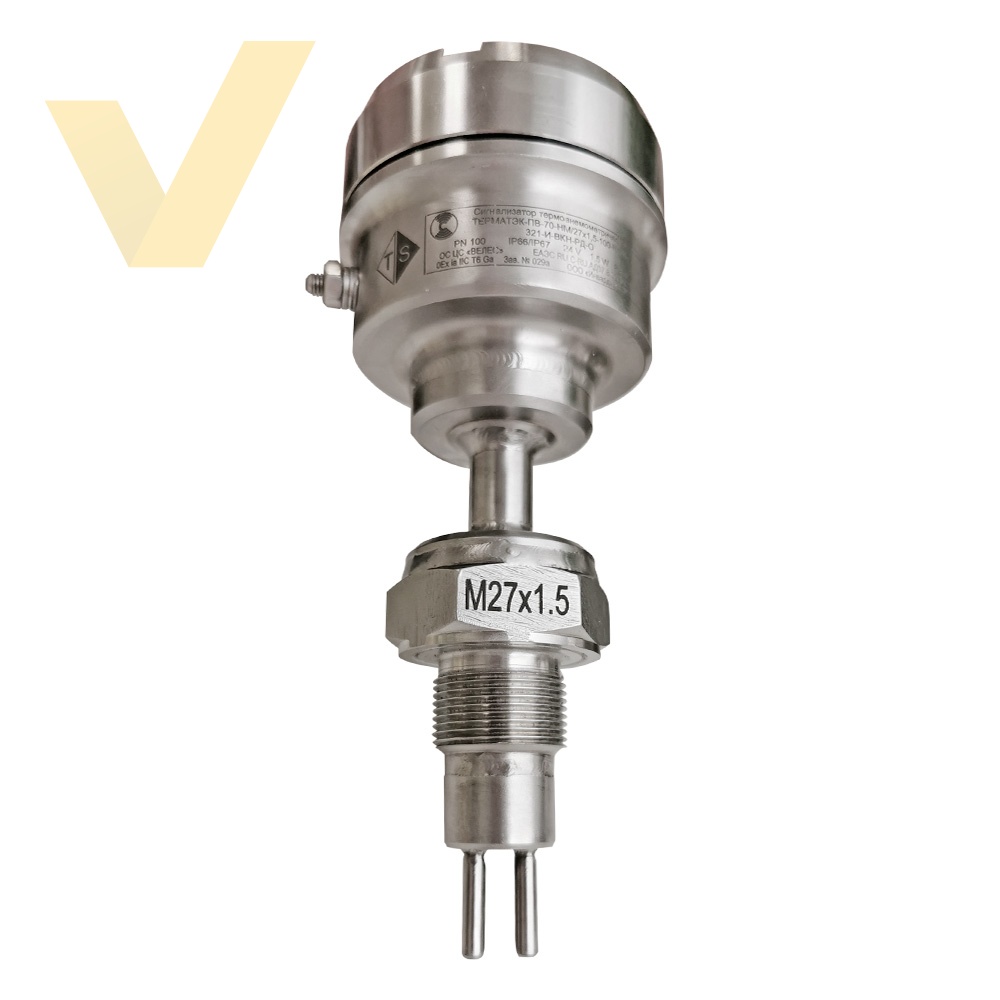

Сигнализатор ТЕРМАТЭК имеет моноблочную конструкцию, состоящую из цельносварного корпуса и сенсора датчика, выполненных из нержавеющей стали. На корпусе датчика имеется светодиодная индикация состояния прибора. Конструктивно чувствительный элемент датчика выполнен в виде двух штырей, внутри одного из которых находится датчик-термосопротивление, и в другом датчик-термосопротивление, совмещенный с резистивным нагревателем.
Основные технические характеристики
| Принцип измерения | термодифференциальный | |
| Ориентация при монтаже | любая | |
| Максимальное рабочее давление | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0 МПа | |
| Температура контролируемой среды | -61...+100°С / -61...+160°С / -61...+250°С / -61....+450°С | |
| Отклонение уровня срабатывания от номин. значения, не более | ± 5 мм | |
| Погрешность при контроле скорости потока, не более | ± 4% | |
| Выходной сигнал | • релейный SPDT (2 реле с независимым выбором уставки для каждого реле) • NAMUR | |
| Макс. нагрузка на контакты реле | 1 А | |
| Напряжение питания | • 24 В (от 18 до 32 В) пост. тока (стандарт) • 8,2 В пост. тока(только для питания выходного сигнала NAMUR при 4-х проводной схеме подключения) | |
| Степень защиты по ГОСТ 14254 | IP66/67; IP68 – по запросу | |
| Исполнение по взрывозащите | • без взрывозащиты; • 0Ex ia IIC T6 Ga; • 1Ex db IIC T6 Gb | |
| Длина сенсора | от 70 до 3000 мм | |
| Макс. кол-во точек контроля | 1 | |
| Подключение к процессу | резьба / накидная гайка / фланец / сварка / иное - по запросу | |
| Материал корпуса | • алюминий с порошковым покрытием; • нержавеющая сталь (стандарт) | |
| Материал деталей, контактирующих с измеряемой средой | • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • сплавы ВТ1-0; • иной - по запросу | |
| Климатическое исполнение | ОМ; УХЛ; О; Т | |
| Температура окружающей среды | -60…+80°С | |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4 тип атмосферы III | |
| Наработка на отказ не менее | 100 000 ч | |
| Срок службы | не менее 25 лет | |
| Гарантийный срок эксплуатации | • 12 месяцев; • до 60 месяцев (расширенный) | |
| Исполнение для ОАЭ, в том числе и АС | ||
|---|---|---|
| Класс безопасности по НП-001-15 | 2Н; 2НУ; 3Н; 3НУ; 4Н | |
| Cейсмостойкость по НП-031-01 | категория I | |
| Исполнение РРР и РМРС | ||
| Температура окружающей среды | -60...+80°C | |
| Влажность до 100% при температуре | до +55°С | |
| Давление окружающей среды | от 0,081 до 1,0 МПа | |
