| Стоимость | Срок поставки |
|---|---|
| от 35 000 руб. | от 15-45 рабочих дней |
| Основные характеристики | |
|---|---|
| Давление процесса | до 16 МПа |
| Температура процесса | до +250°С |
| Плотность жидкости | 300 кг/м3 |
| Поддержка протокола HART v.7 | |
Не хватает прав доступа.
Скачать техническое описание Скачать чертежи сигнализаторов Скачать опросный лист Скачать руководство по эксплуатацииНазначение и область применения

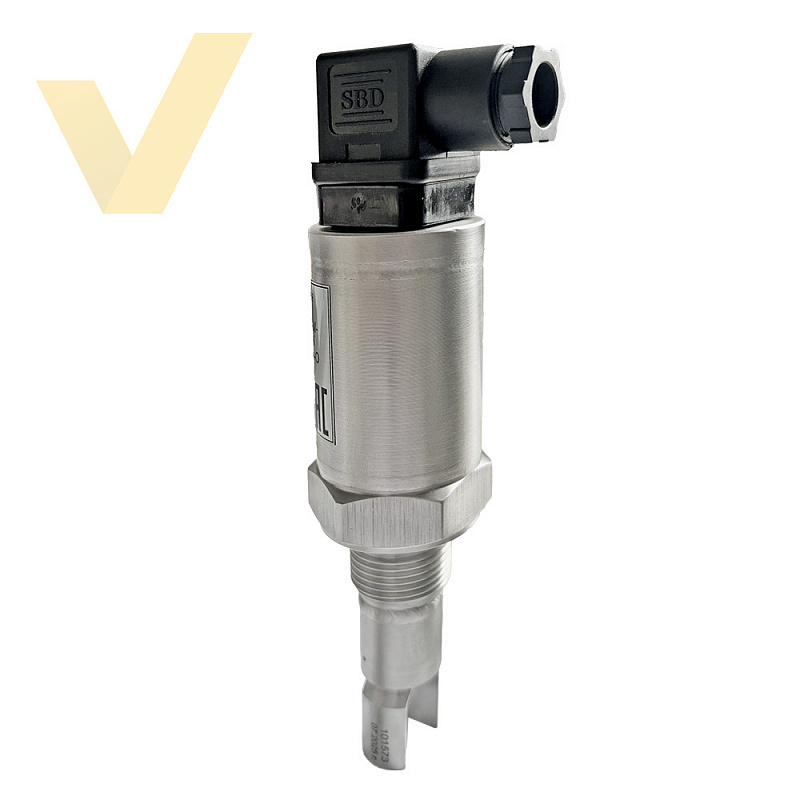

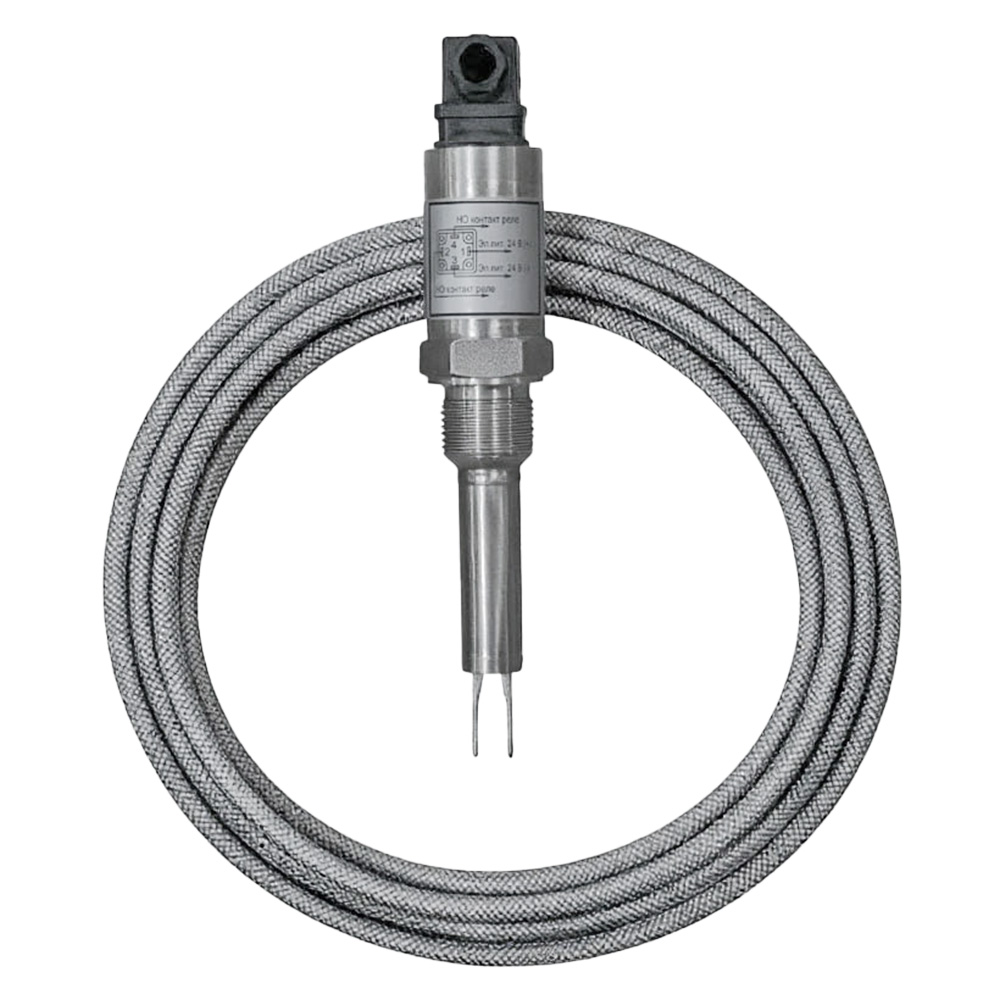

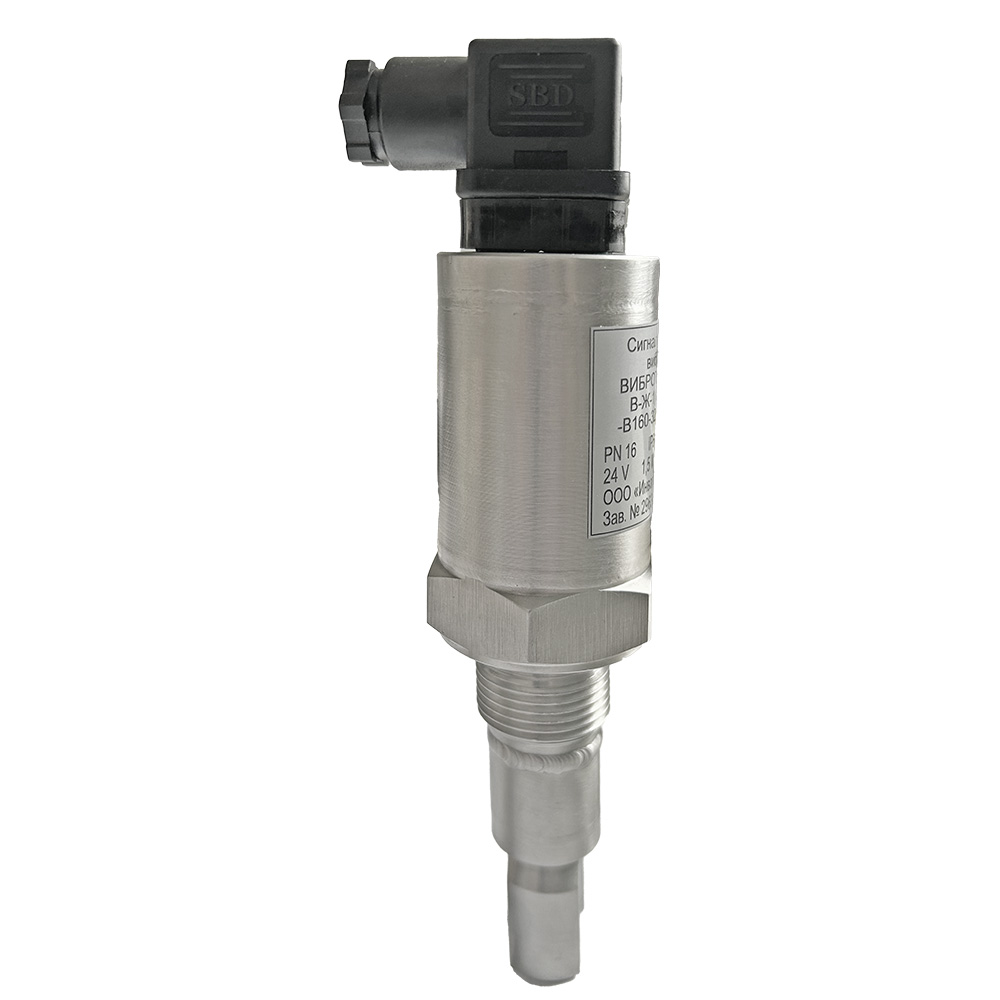

Малогабаритные вибрационные сигнализаторы уровня ВИБРОТЭК-УМ выпускаются по ТУ ГРВТ.407629.004 и применяются для контроля уровня жидких и сыпучих сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок. В большинстве случаев, малогабаритное исполнение ВИБРОТЭК применяются как сигнализаторы аварийного, предельного верхнего и нижнего уровней, а также для контроля и управления насосами и запорно-регулирующей арматурой в условиях ограниченного пространства для монтажа. Также распространенным применением является установка прибора в качестве сигнализатора наличия жидкости в трубопроводах для защиты насосов от сухого хода. Сигнализаторы ВИБРОТЭК могут применяться для контроля уровня и наличия практически любых типов жидкостей: вода, нефть различной вязкости, светлые и темные нефтепродукты, масла, охлаждающие жидкости, кислоты и щелочи (в соответствующих исполнениях по материалам чувствительного элемента и присоединительных узлов).
Основные сферы применения
- химическая и нефтехимическая отрасли
- атомная промышленность
- морские и речные суда и танкеры
- газовозы и химовозы
- морские буровые платформы
- горно-обогатительная и металлургическая отрасли
- производство, распределение и очистка воды
- производство строительных материалов
- пищевая промышленность
- жилищно-коммунальном хозяйство
- сельское хозяйство и др.
Основные функциональные возможности
- контроль наличия/отсутствия жидких и сыпучих сред на заданном уровне
- контроль уровня высоковязких и налипающих, а также сильно пенящихся жидких сред
- контроль одним сенсором двух предельных/рабочих уровней жидких сред
- контроль наличия твердого осадка
Отличительные особенности
- минимум импортных материалов и комплектующих изделий
- моноблочное исполнение (может комплектоваться вторичным преобразователем)
- наличие нескольких точек контроля на одном сенсоре (до 2х точек контроля)
- широкий диапазон давлений контролируемой среды
- возможность контроля уровня вязких и налипающих сред
- нечувствительность к пене и отложениям
- исполнение для применения на кораблях и судах
- исполнение для применения на ОАЭ
Особенности и преимущества
- Давление процесса до 16МПа
- Температура рабочей среды до +250°С
- Компактность
- Механическая прочность конструкции
- Самоочистка – улучшенное стекание жидкости и стойкость к налипанию
- Опциональный гибкий зонд с длиной до 8 м
Основные технические характеристики
Конструктивное исполнение и принцип действия

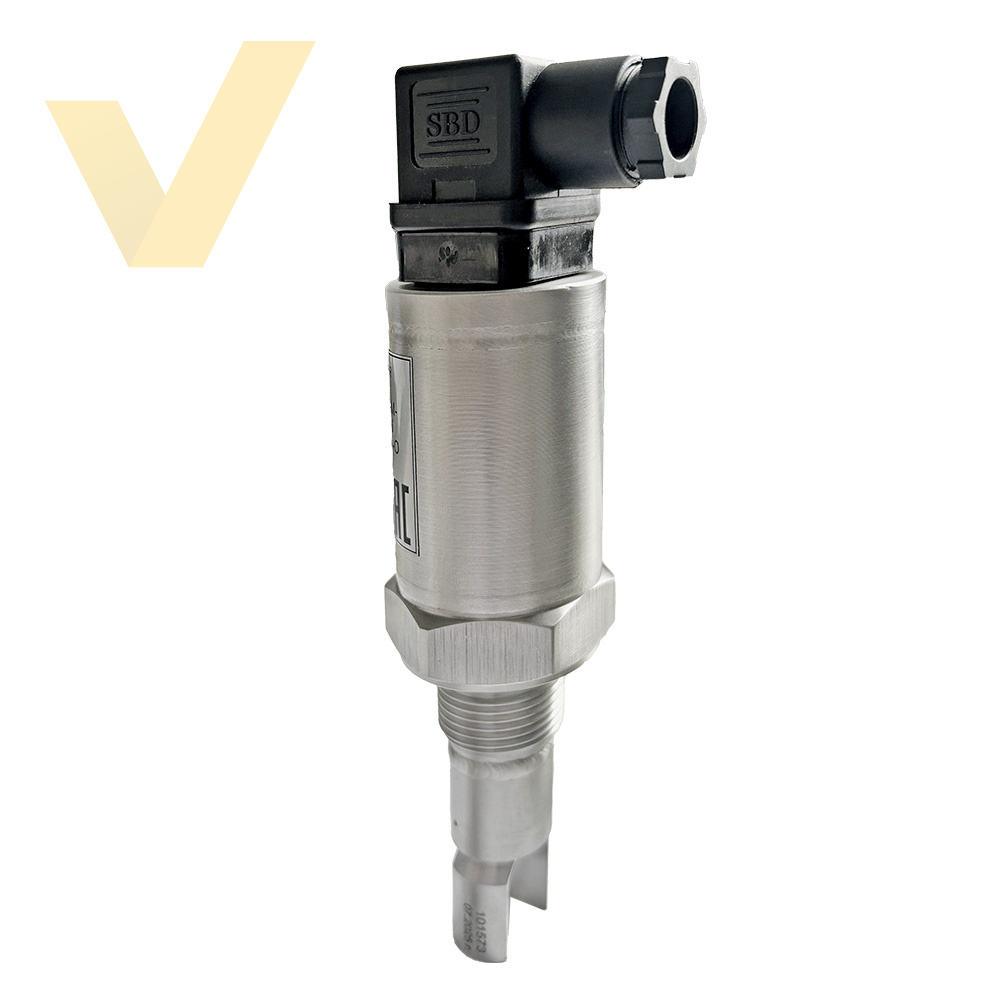

Принцип действия сигнализатора ВИБРОТЭК основан на зависимости резонансной частоты собственных колебаний чувствительного элемента от плотности контролируемой среды. Чувствительный элемент представляет собой механическую резонансную систему в виде вилочного камертона.

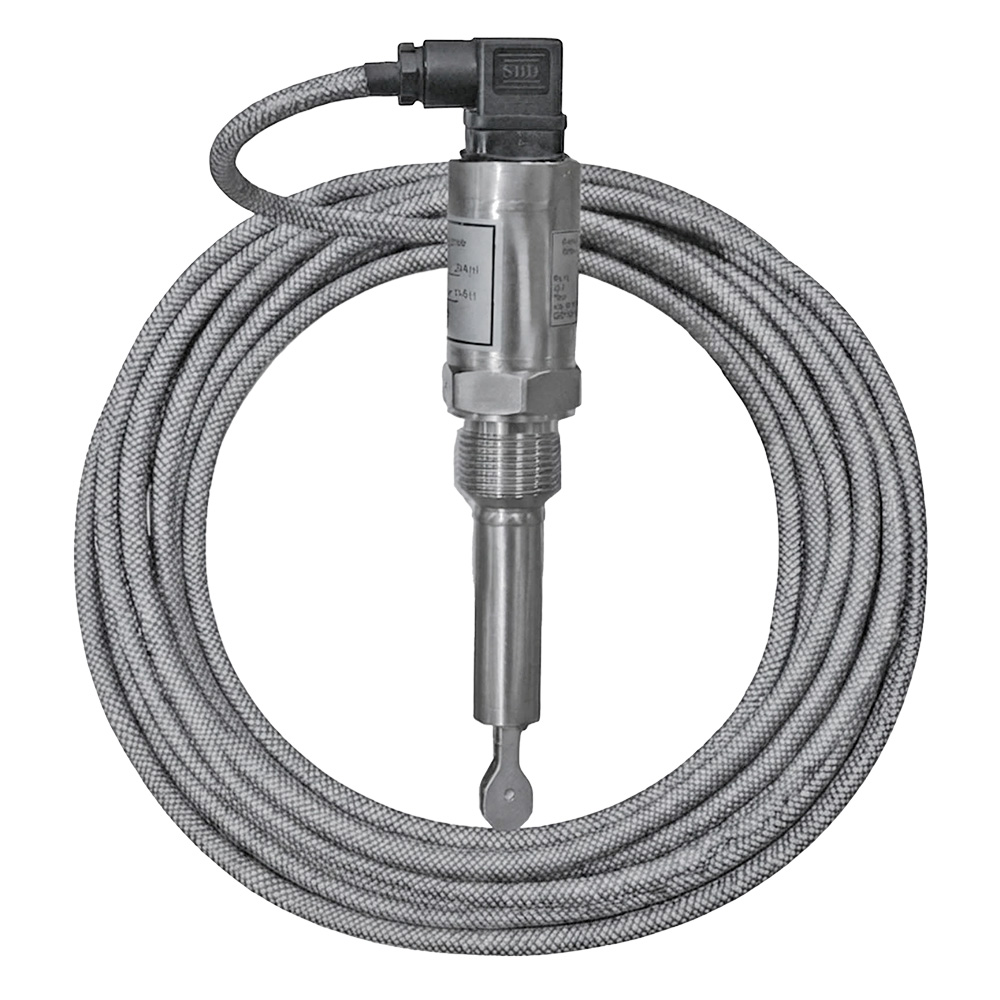

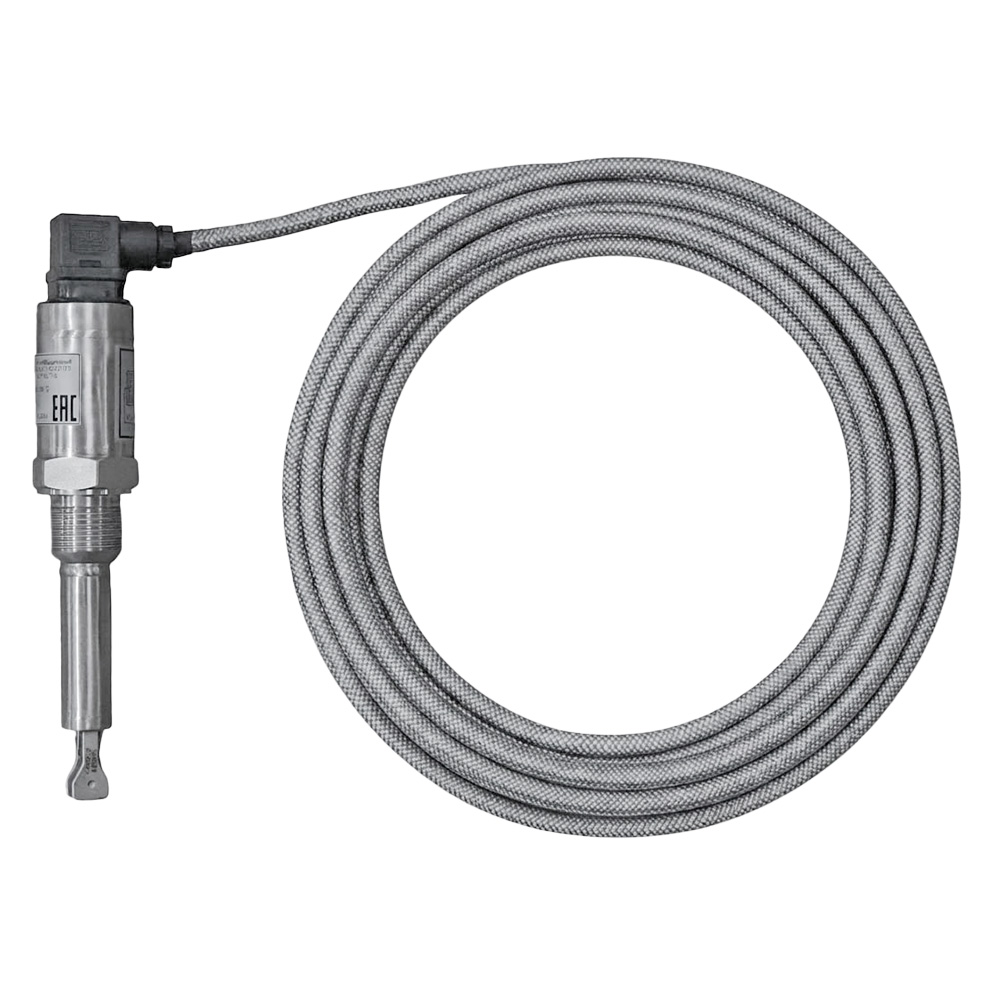

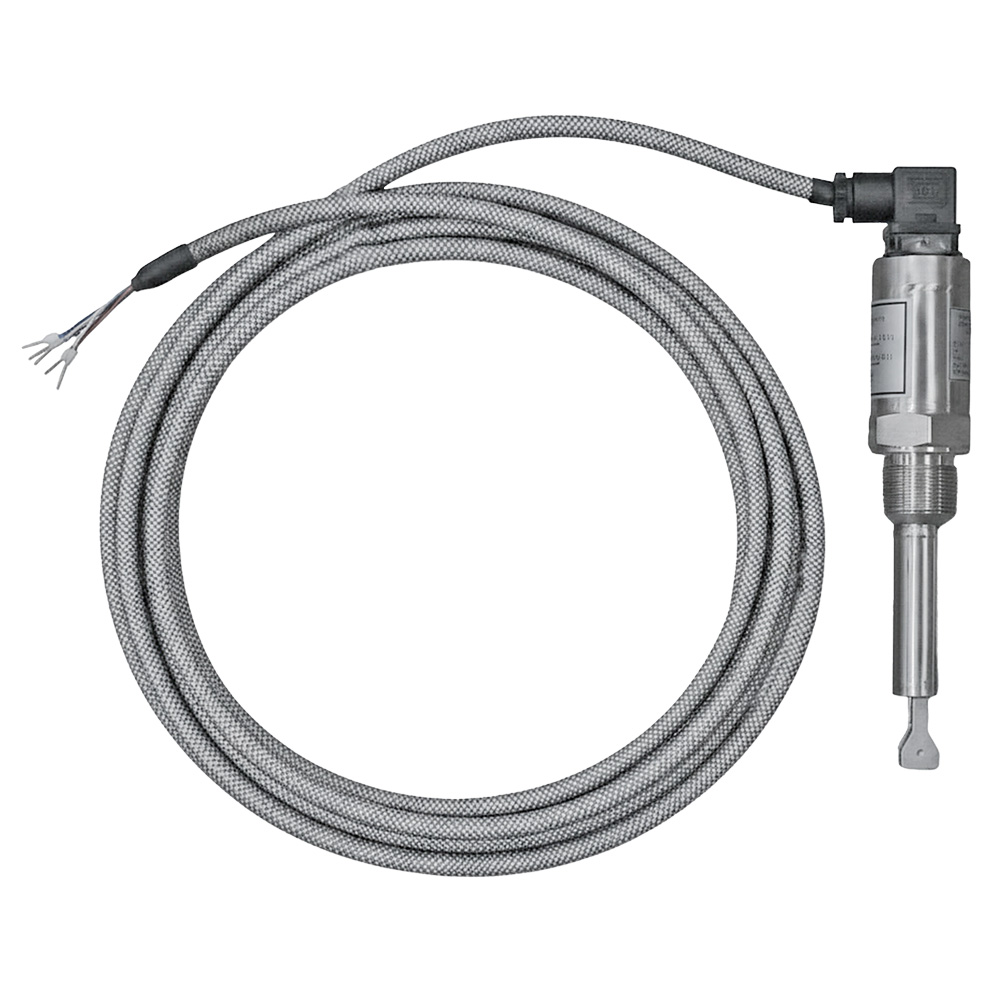

Сигнализаторы ВИБРОТЭК представляют собой моноблочную конструкцию из нержавеющей стали 12Х18Н10Т и состоят из сенсора с пьезоэлектрическими преобразователями совмещенного с блоком электронным. В зависимости от модификации сенсор может быть жестким или гибким с вилочным или стержневым чувствительным элементом.
В высокотемпературном исполнении сигнализатор оснащается оребренным теплоотводом. Корпус электронного блока оснащен стандартным разъемом DIN43650 для подключения кабеля.
По заказу сигнализатор уровня ВИБРОТЭК может комплектоваться вторичным преобразователем в литом алюминиевом корпусе, предназначенным для размещения во взрывобезопасной зоне. К одному вторичному преобразователю подключается до 8 сигнализаторов уровня (вторичный преобразователь может обслуживать до 8 точек контроля). На лицевой панели вторичного преобразователя располагается световая индикация срабатывания.
Дополнительно внутри корпуса электронного блока расположены:
- геркон, предназначенный для активизации (с помощью магнита) режима самодиагностики - проведения контроля исправности датчика, контроля целостности электрических цепей и состояния сенсора, имитации срабатывания прибора (соответствующего изменения выходного сигнала и режима светодиодного индикатора)
- переключатель определяющий нормальное состояние (не сработал): при наличии жидкости или при ее отсутствии
- переключатель выбора задержки срабатывания (от 0,5 до 15 секунд)
- светодиодный индикатор текущего состояния прибора
- отсутствует светодиодный индикатор
- подключение кабеля осуществляется через стандартный разъем DIN43650 IP65
- вид взрывозащиты «искробезопасная электрическая цепь»
- недоступна опция релейный выходной сигнал
- отсутствует функционал самодиагностики
- отсутствует возможность изменения задержки срабатывания и реверсирования выходного сигнала
- максимальная температура процесса +250С
- максимальное давление процесса 16МПа
Основные технические характеристики
| Принцип измерения | вибрационный |
| Ориентация при монтаже | любая |
| Диапазон плотностей контролируемой жидкости | от 300 до 5000 кг/м³ |
| Минимальная разность плотностей для контроля уровня раздела сред | 100 кг/м³ |
| Максимальный размер гранул сыпучих сред | 7 мм |
| Плотность сыпучих сред | не менее 50 кг/м³ |
| Максимальное рабочее давление | 1,6; 2,5; 4,0; 6,3; 10,0; 16,0; иное - по запросу |
| Температура контролируемой среды | -61...+100°С / -61...+160°С / -100...+250°С |
| Отклонение уровня срабатывания от номинального значения, не более | ± 5 мм |
| Уставка времени срабатывания | от 0,2 с до 15 с |
| Выходной сигнал | NAMUR; RS-485, Modbus RTU; иной – по запросу |
| Макс. нагрузка на контакты реле | 1 А |
| Напряжение питания | 24 В (от 18 до 32 В) пост. тока (стандарт); 8,2 В пост. тока; 230 В 50Гц |
| Степень защиты по ГОСТ 14254 | IP66/67; IP68 – по запросу |
| Исполнение по взрывозащите | без взрывозащиты 0Ex ia IIC T6 Ga / Ex ia IIIC T80℃ Da |
| Исполнение сенсора | вилочный / стержневой |
| Длина сенсора | жесткий, от 60 до 6000 мм гибкий, от 1500 до 8 000 мм |
| Макс. кол-во точек контроля | 1 точка |
| Подключение к процессу | DIN43650 |
| Материал деталей, контактирующих с измеряемой средой | • 12Х18Н10Т / 10Х17Н13М2Т / ХН65МВУ / 06ХН28МДТ / 316L; • 316L с покрытием ECTFE • сплавы ВТ1-0; • иной - по запросу |
| Материал корпуса | • алюминий с порошковым покрытием; • нержавеющая сталь (стандарт) |
| Климатическое исполнение | ОМ; УХЛ; О; Т |
| Температура окружающей среды | -61...+80°С |
| Категория размещения по ГОСТ 15150-69 | 1, 2, 3, 4; тип атмосферы III |
| Наработка на отказ | не менее 100 000ч |
| Срок службы | до 25 лет |
| Гарантийный срок эксплуатации | 12 месяцев / до 60 месяцев (расширенный) |
| Вторичный преобразователь (поставляется по заказу) | |
|---|---|
| Исполнение по взрывозащите: | без взрывозащиты [Ex ia Ga] IIC |
| Степень защиты по ГОСТ 14254 | IP66/67 |
| Напряжение питания | 230 В (от 187 В до 242 В) перем. тока, 50Гц / 60Гц / 400Гц; 24 В (от 18 В до 32 В) пост. Тока |
| Потребляемая мощность | 5 Вт |
| Макс. нагрузка на контакты реле | 8 А |
| Выходной сигнал | релейный / RS-485, Modbus RTU; иной – по запросу |
| Температура окружающей среды | -61…+80°С |
| Исполнение для ОАЭ, в том числе и АС | |
| Класс безопасности по НП-001-15 | 2Н; 2НУ; 3Н; 3НУ; 4Н |
| Cейсмостойкость по НП-031-01 | категория I |
| Исполнение РРР и РМРС | |
| Температура окружающей среды | -61...+80°C |
| Влажность | до 100% при температуре до +55°С |
| Давление окружающей среды | от 0,081 до 1,0 МПа |
Хотите купить вибрационный датчик? Оформите заявку на нашем сайте. Чтобы уточнить актуальные цены на вибрационные датчики, детали и характеристики устройства, позвоните по телефону +7 (4912) 40-73-25, и мы ответим на любые вопросы.

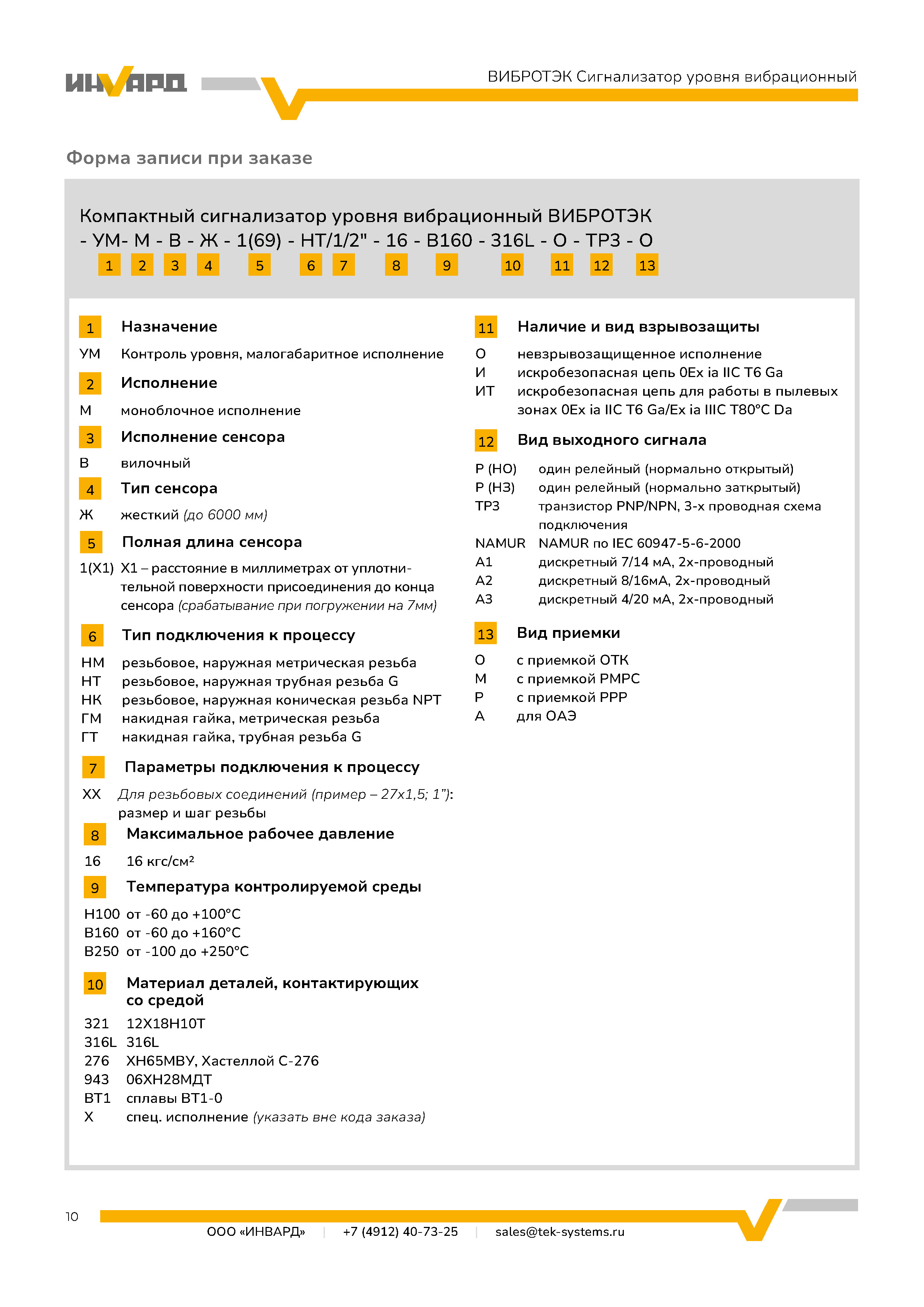

Форма записи при заказе
 |
