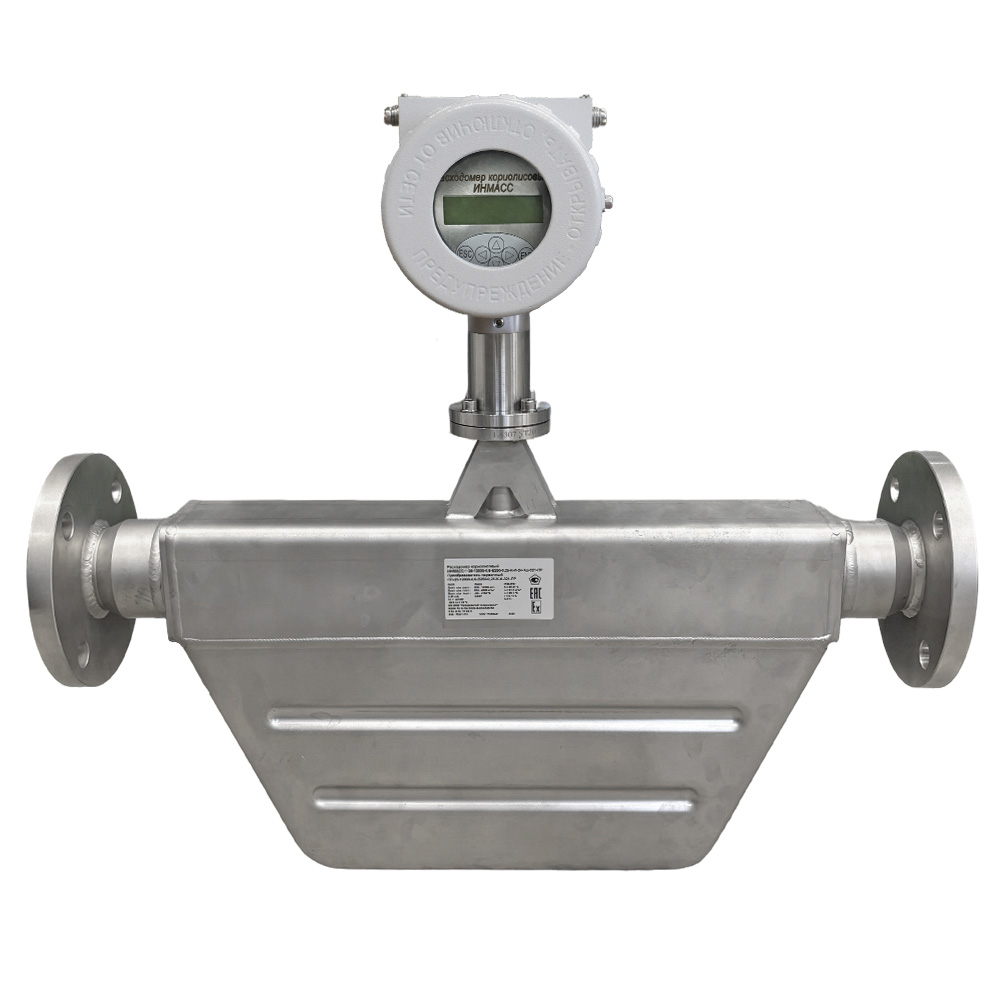

Расходомер кориолисовый ИНМАСС

Описание

ДУ

до 300 мм

Давление

до 32 МПа

Температура

-60…+85°C

Измерение

до 3 800 000 кг/ч

Описание

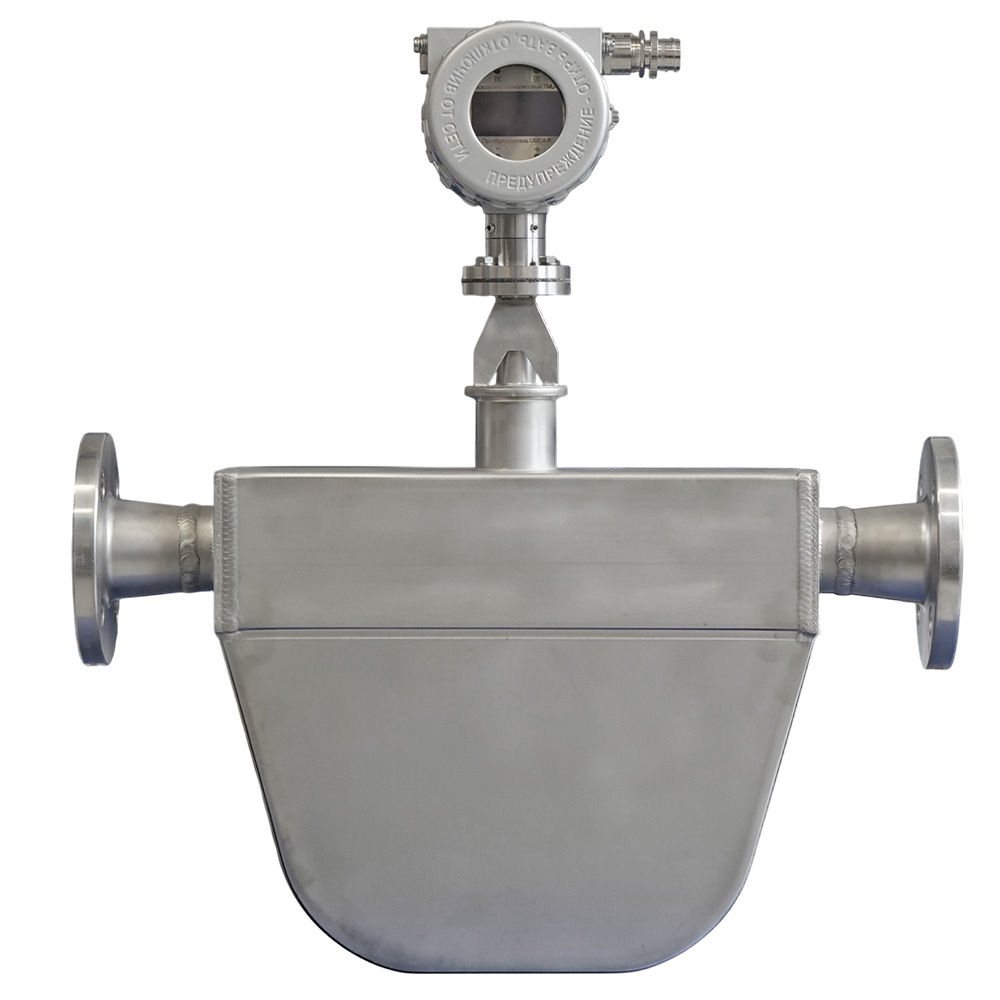

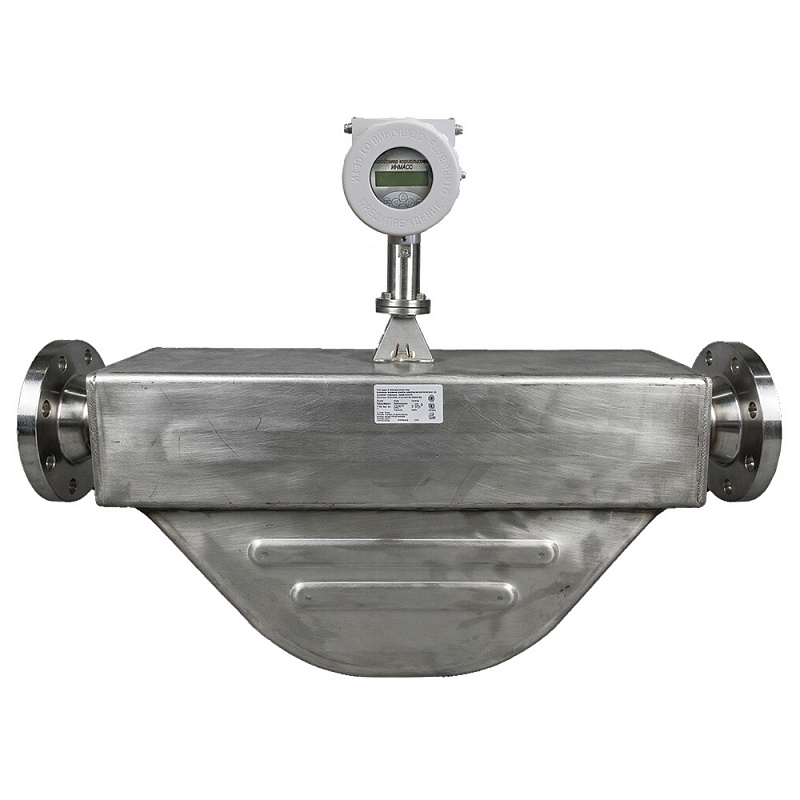

Кориолисовые массовые расходомеры ИНМАСС предназначены для измерения массового расхода, объёмного расхода, плотности и температуры жидкостей и газов. Доступен широкий ряд типоразмеров с диаметром условного прохода от 1 до 300 мм.

Массовый расходомер Инмасс является оптимальным решением для измерительных задач за счет различного исполнения сенсоров , отличающиеся геометрией измерительных трубок и внутренним диаметром. Возможно как компактное, так и разнесённое исполнение расходомера.

Массовый расходомер жидкости: принцип работы

Кориолисовый расходомер жидкости и газа способен измерять несколько параметров среды одновременно: температуру, плотность, массовый и объемный расход. Принцип работы основан на измерении разности фаз амплитуды колебаний трубок первичного преобразователя расхода, возникающей в результате действия силы Кориолиса при прохождении через них измеряемой среды. Колебательная система работает на собственной резонансной частоте, которая чутко реагирует на любые изменения внутри трубок. Если частота меняется, это может сигнализировать о перемене плотности среды или о том, что в магистраль попал воздух. Анализируя отклонения и состояние возбудителя, Кориолисовый расходомер выдаёт такой объём сервисной информации, которого не даёт большинство других полевых приборов. Это позволяет постоянно отслеживать состояние как самого устройства, так и технологического процесса в целом.

Подробнее о многопараметрическом измерении массового расходомера:

Измерение плотности осуществляется за счет резонансной частоты колебания трубок первичного преобразователя: при увеличении плотности уменьшается резонансная частота и наоборот.
Измерение температуры осуществляется с помощью термосопротивления.

Измерение плотности необходимо для:
• расчёта объёмного расхода;
• контроля состава и качества среды;
• корректировки показаний при изменении свойств среды;
• диагностики состояния системы.

Измерение температуры необходимо для:
• расчета объемного расхода с учетом температурного расширения;
• контроля технологического процесса;
• компенсации температурных эффектов;
• калибровки и самодиагностики.

Объемный расход и объем, счетчик определяет на базе измеренных значений массового расхода, массы и плотности рабочей среды.

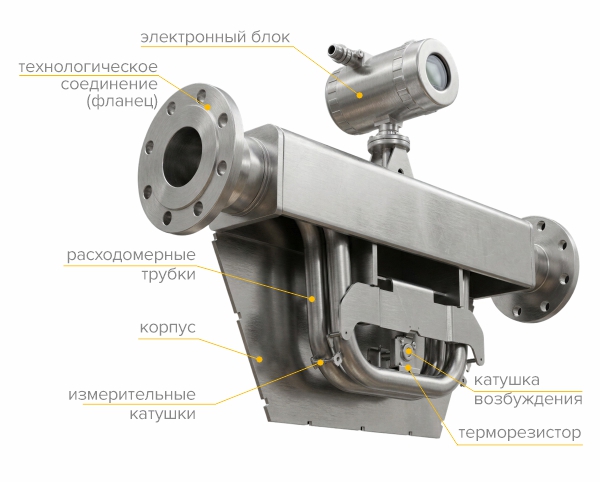

Первичный преобразователь массового расходомера обеспечивает формирование первичного электрического сигнала, содержащего информацию о временной разнице между сигналами детекторов. Первичный сигнал передается в электронный блок. Электронный блок с цифровым сигнальным процессором осуществляет обработку первичного сигнала, вычисление значений массового и объемного расхода, коррекцию по температуре, формирование выходных сигналов расходомера, а также отображение информации на индикаторе

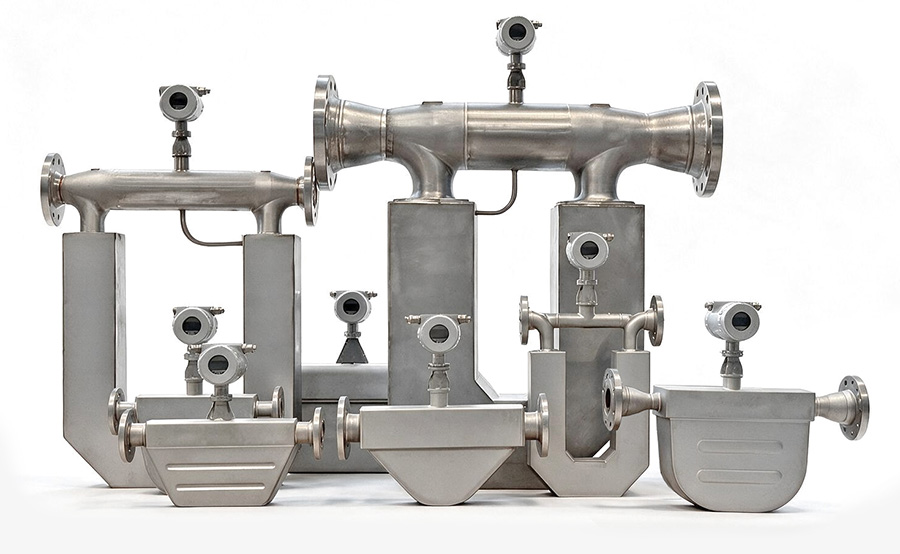

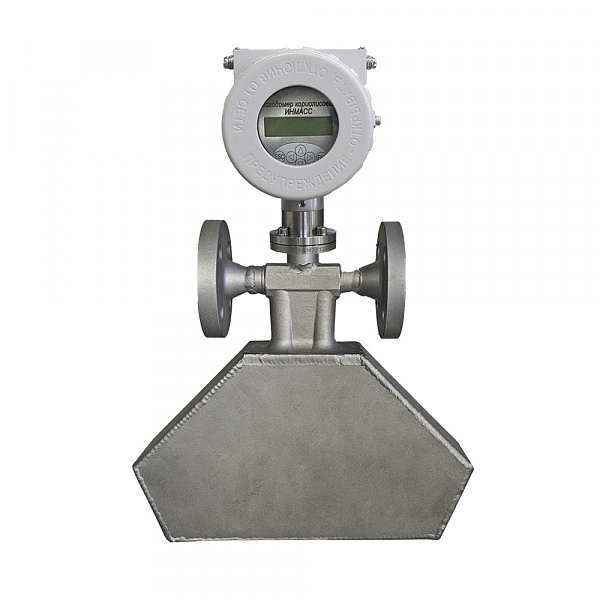

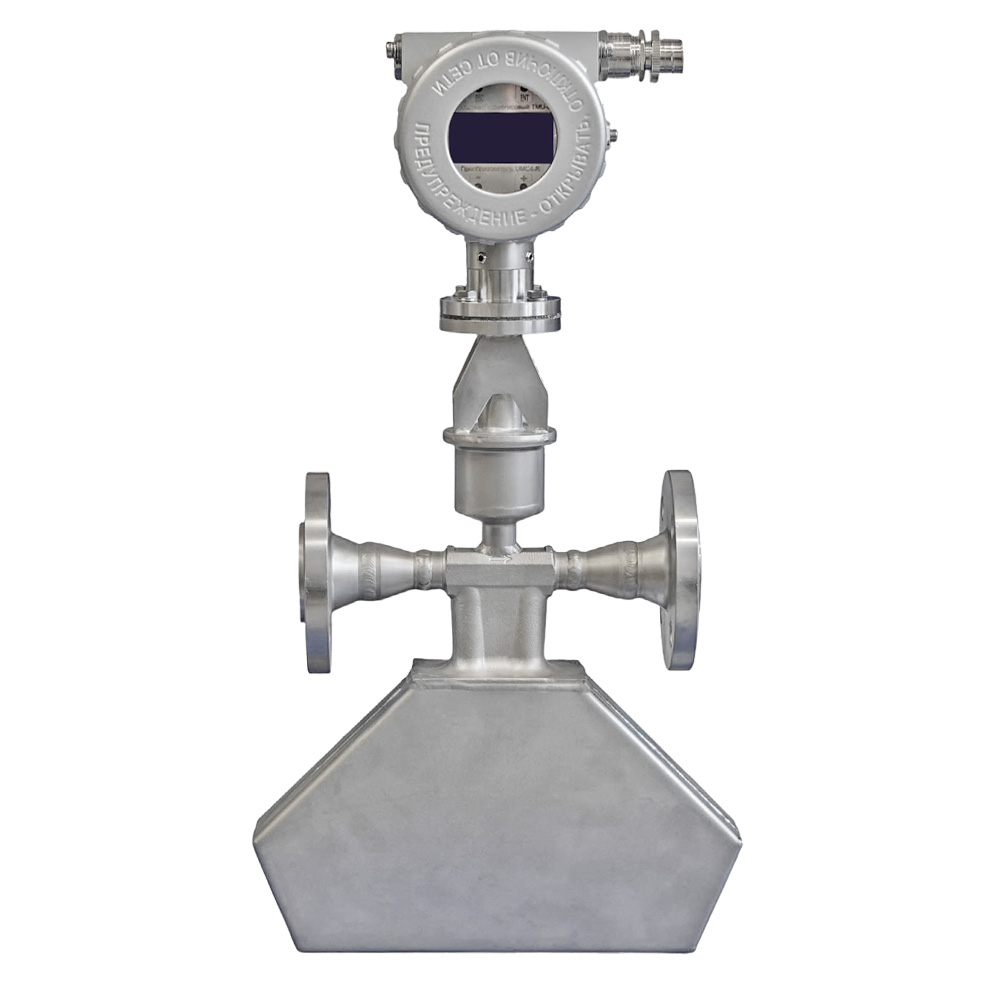

Варианты исполнений расходомеров серии ИНМАСС

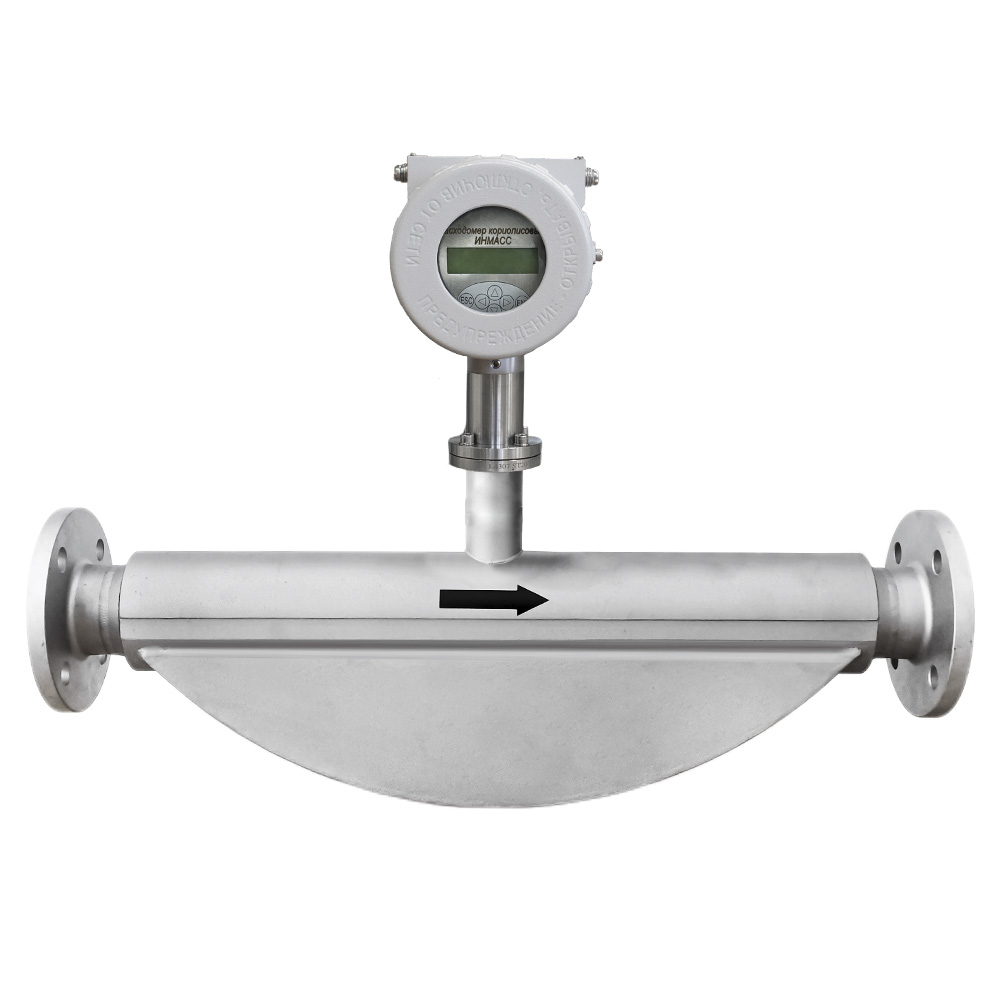

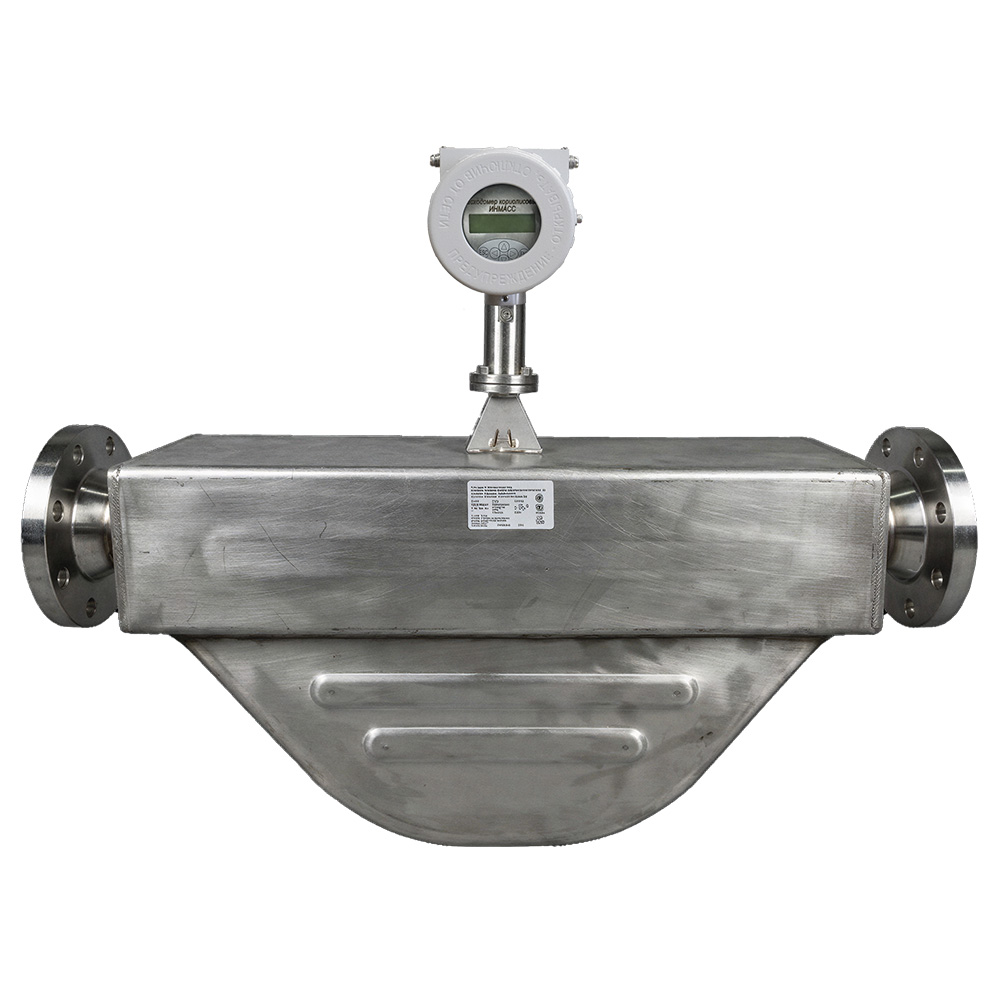

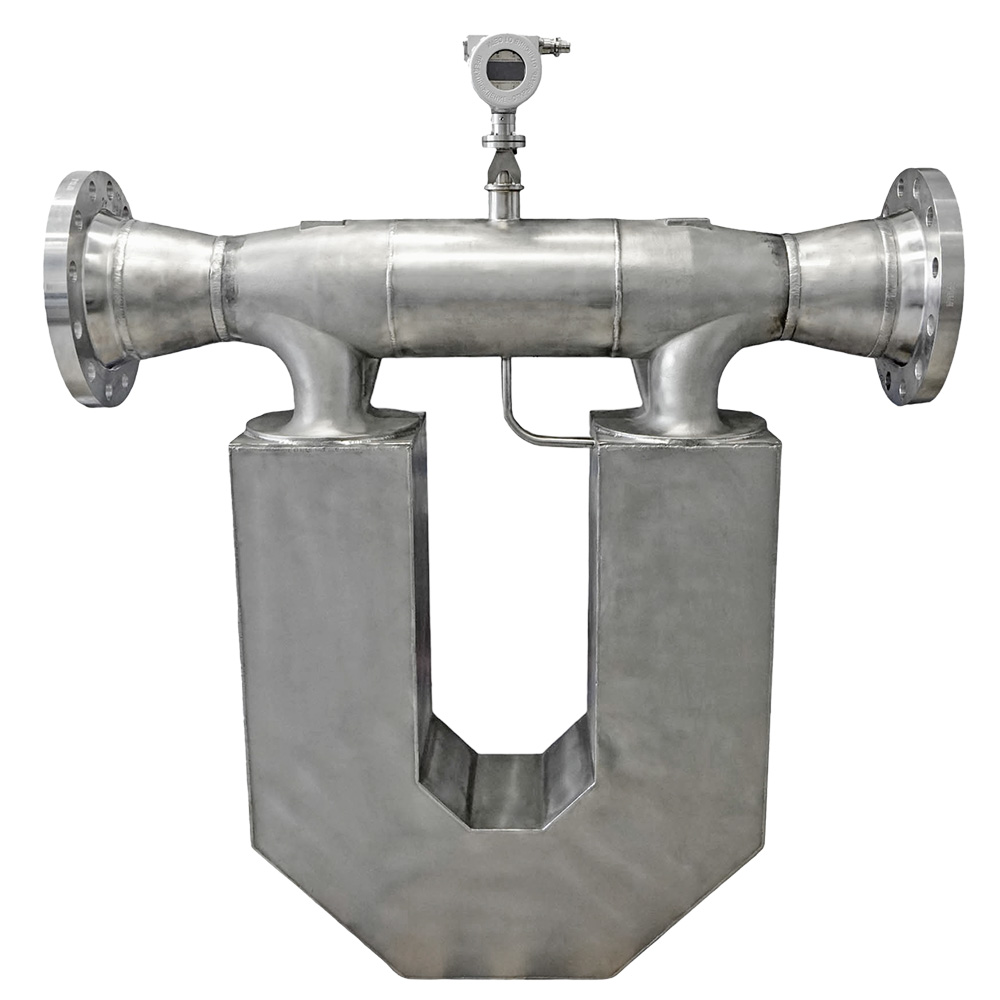

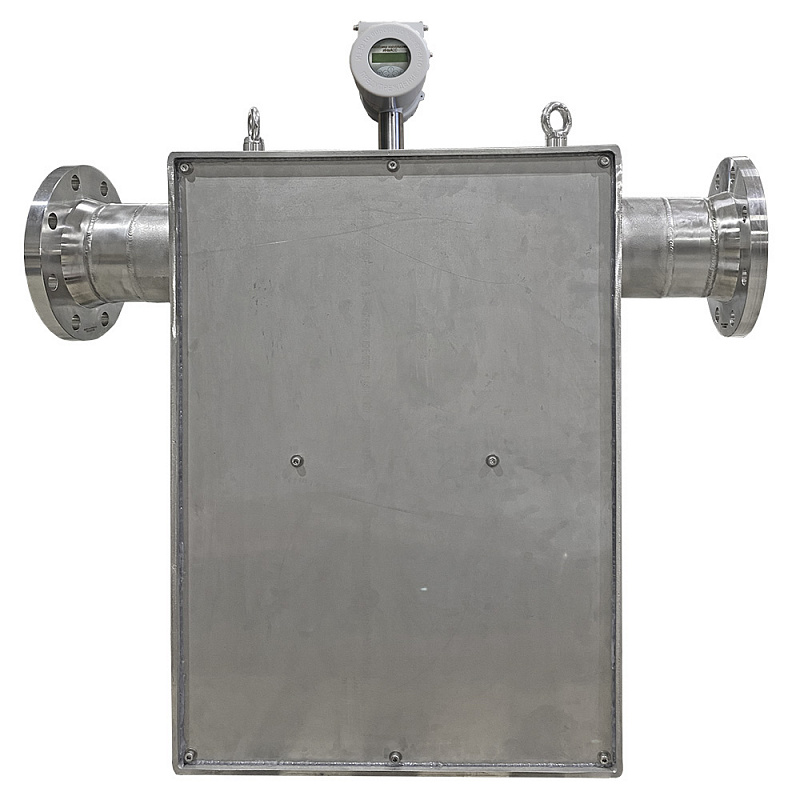

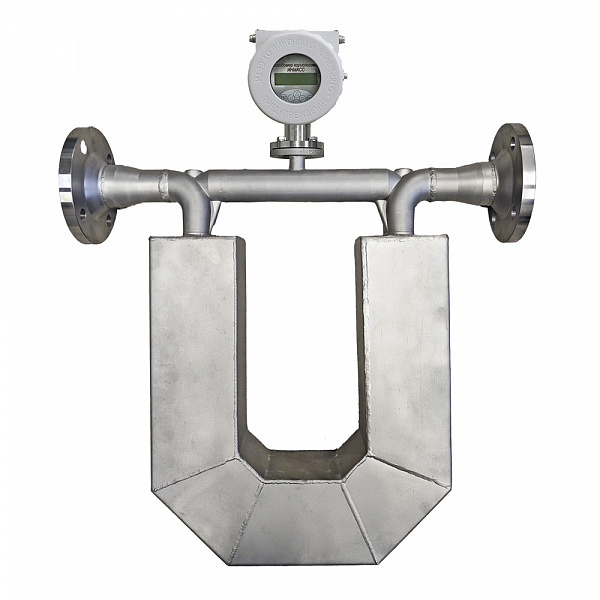

ИНМАСС-П	ИНМАСС-U	ИНМАСС-V	ИНМАСС-О

Условный диаметр от 1 до 300 мм	Условный диаметр от 40 до 300 мм	Условный диаметр от 2 до 100 мм	Условный диаметр от 6 до 25 мм
Благодаря П-образной форме чувствительного элемента, которая обеспечивает длительное прохождение среды по расходомерным трубкам, достигается максимальная точность и стабильность контроля расхода во всем диапазоне измерений. Доступны исполнения элементов проточной части из титана, тантала, хастеллоя. Температурный диапазон измеряемой среды: от -196 до +260°C в зависимости от исполнения Давление рабочей среды до 25 МПа	Оптимизированная форма сенсора с сохранением высокой чувствительности за счёт большой длины измерительных трубок при небольшой монтажной длине. Отлично подходит для измерений жидкостей низкой и средней вязкости. Доступна высокотемпературная модификация. Температурный диапазон измеряемой среды: от -196 до +350°C в зависимости от исполнения Давление рабочей среды до 25 МПа	Сенсор с минимальной монтажной высотой и максимальной устойчивостью к внешним вибрациям. Может являться единственным решением для монтажа в ограниченном пространстве. Идеальное решение для пульсирующих потоков за счет малого времени отклика. Не требователен к условиям монтажа за счет высокой жесткости конструкции. Минимальные потери давления в трубопроводе за счет геометрии сенсора. Доступна высокотемпературная модификация. Температурный диапазон измеряемой среды: от -196 до +350°C в зависимости от исполнения Давление рабочей среды до 25 МПа	Сенсор с минимальной монтажной длиной для трубопроводов небольших диаметров. Устойчивость к механическим нагрузкам благодаря повышенной жёсткости за счёт двойного изгиба измерительных трубок. Минимизированное гидравлическое сопротивление благодаря плавным переходам. Температурный диапазон измеряемой среды: от -196 до +260°C в зависимости от исполнения Давление рабочей среды до 22,5 МПа

Счетчики расходомеры массовые: варианты исполнения и конструктив

Кориолисовые расходомеры имеют одноблочное и многоблочное конструктивные исполнения. Расходомеры многоблочного исполнения состоят из первичного преобразователя и блока электроники, соединенными между собой кабелем связи. Счетчик одноблочного исполнения состоят из блока электроники конструктивно совмещенного с первичным преобразователем

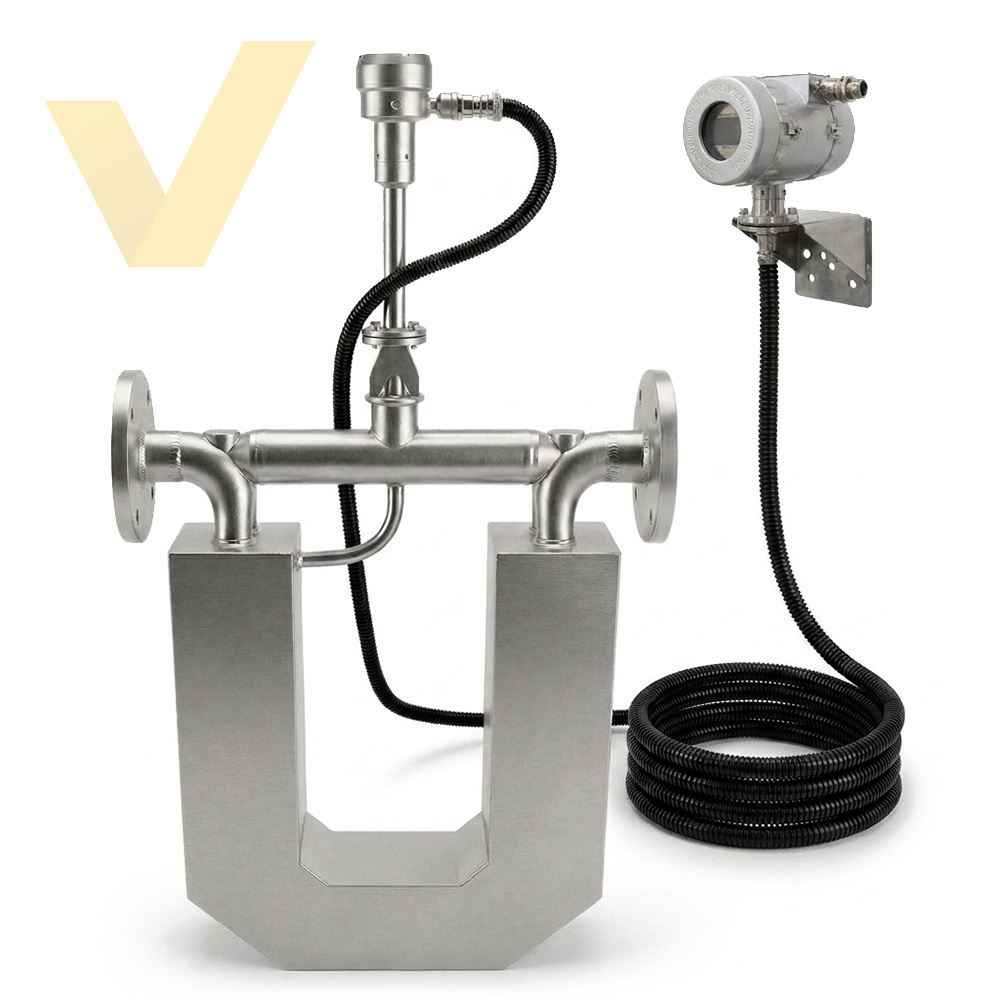

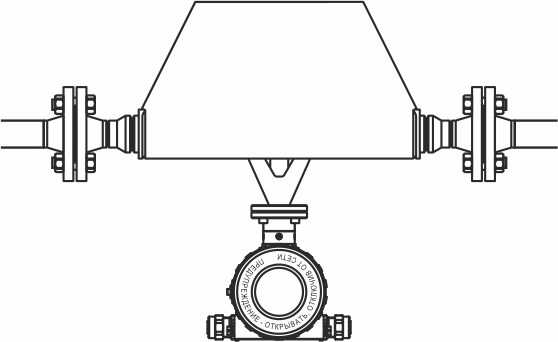

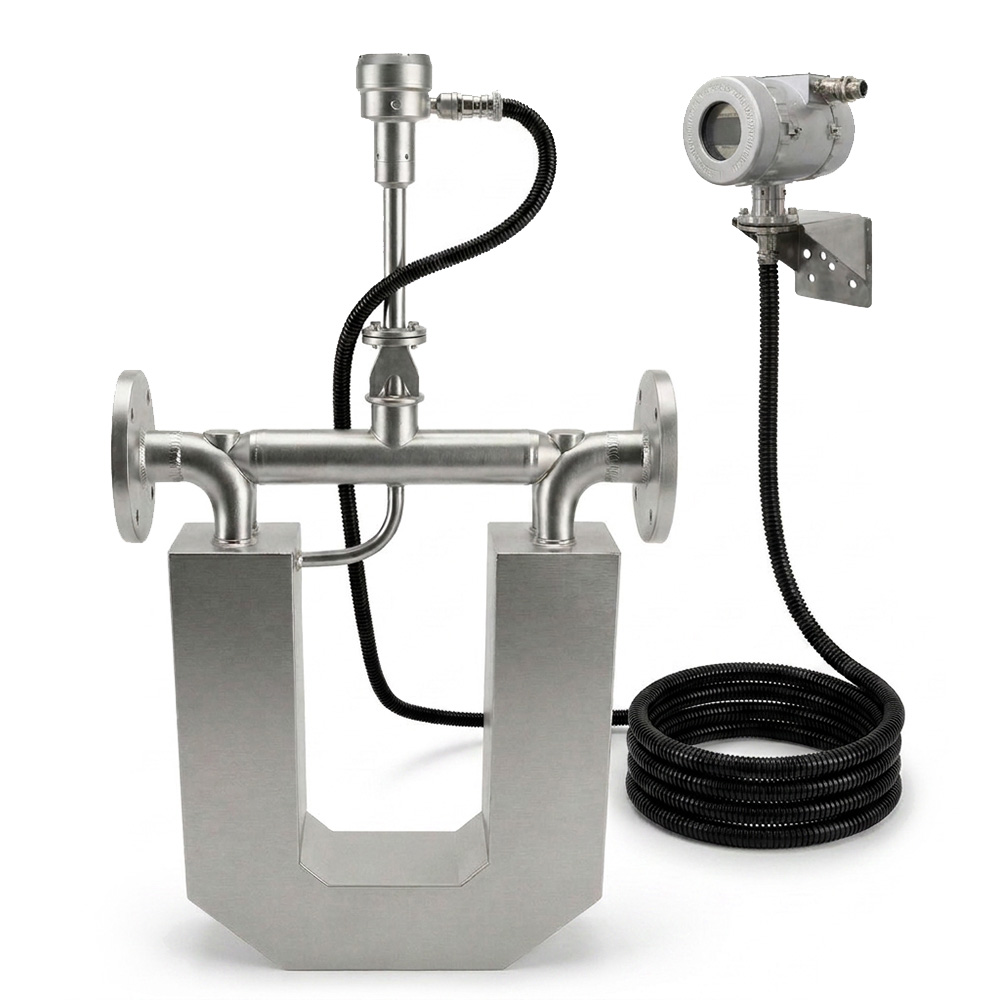

Компактное исполнение	Разнесённое исполнение
Электронный блок механически соединён с первичным преобразователем.	Первичный и вторичный преобразователи соединяет кабель.

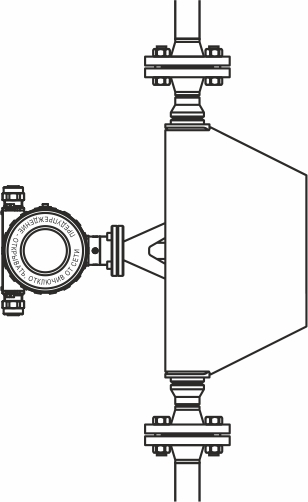

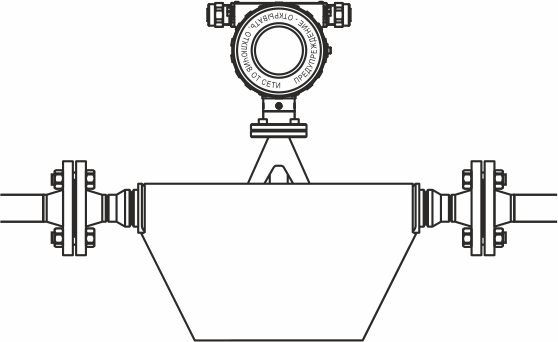

Монтажное положение


Положение расходомера трубками вниз на горизонтальном участке трубопровода подходит для сухих газов и чистых жидкостей, не оставляющих осадка, в том числе вязких.	Положение расходомера трубками вверх на горизонтальном участке трубопровода позволяет избежать скопления конденсата при измерении газа и отложений при измерении жидких сред.	Расположение на вертикальном участке трубопровода с направлением среды снизу-вверх идеально для измерения жидкостей с риском содержания газа или твердых включений, а также газов, образующих конденсат.

Кориолисовые массовые расходомеры ИНМАСС: покупка и доставка

Для того, чтобы купить масссовый кориолисовый расходомер необходимо скачать опросный лист «Расходомеры» и заполнить его. Скан заполненного опросного листа нужно переслать на электронную почту sales@tek-systems.ru. Специалист компании в течение 24 часов предоставит коммерческое предложение в ответном письме. Нужно понимать, что цена массового кориолисового расходомера

Основные сферы применения

Технические характеристики

Основные технические характеристики

Принцип измерения	многопараметрический
Измеряемая среда	жидкости, газы
Диапазон измерений	жидкость: 2,5... 3 610 000 кг/ч газ: 2,5... 3 546 667 кг/ч
Номинальный диаметр, мм	5, 10, 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300
Диапазон температур измеряемой среды	от минус 196 °С до плюс 350 °С
Максимальное рабочее давление измеряемой среды, мПа	25 (50 по специальному заказу)
Пределы допускаемой относительной погрешности измерений массового расхода жидкости, δGж, %	±0,10 / ±0,15 / ±0,20 / ±0,25 / ±0,50
Пределы допускаемой относительной погрешности измерений массового расхода газа, δGг, %	±0,50 / ±0,75 / ±1,00
Диапазон измерений плотности измеряемой среды, кг/м³	от 650 до 2000
Диапазон индикации плотности измеряемой среды, кг/м³	от 0 до 3000
напряжение постоянного тока, В	от 18,0 до 32,4
напряжение переменного тока, В	от 187 до 242
частота переменного тока, Гц	от 50 до 400

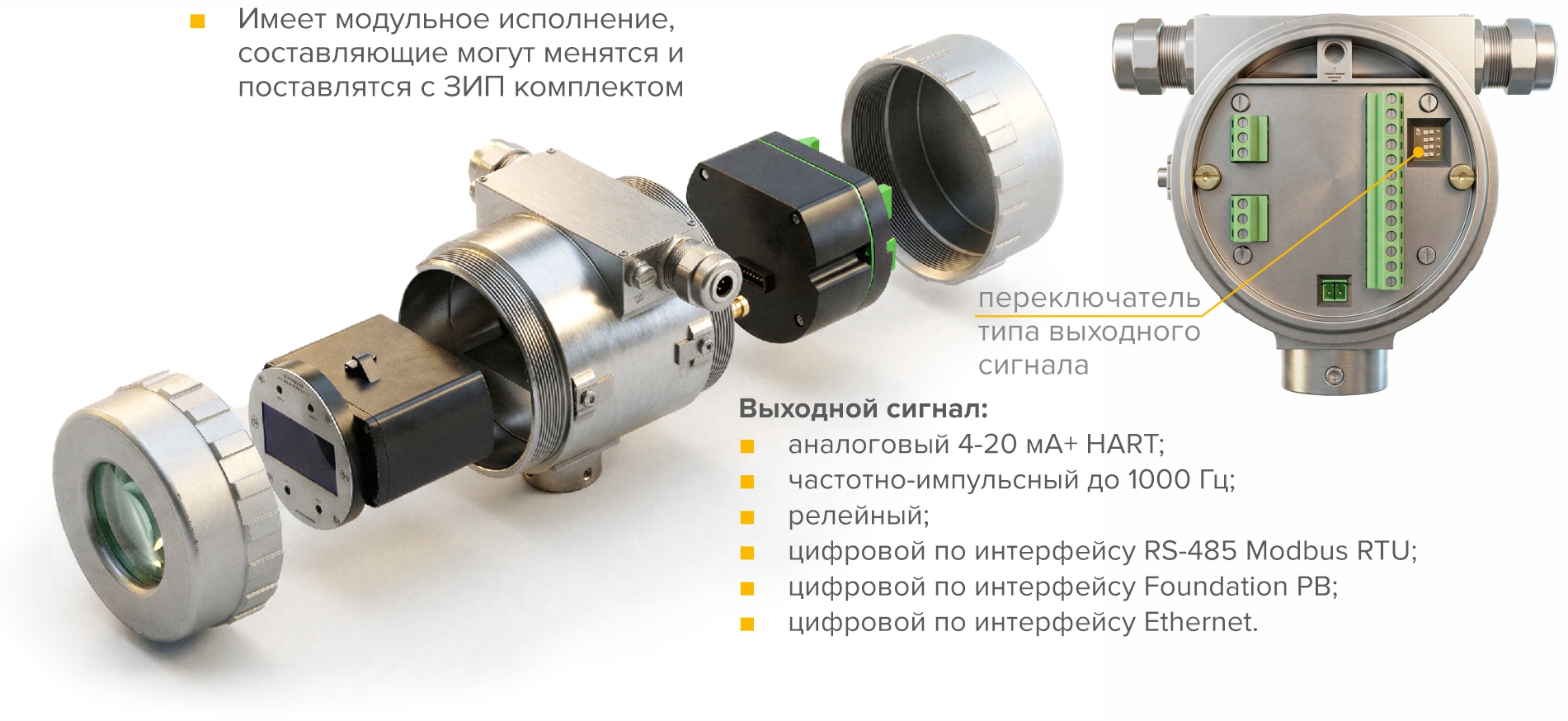

Выходные сигналы	аналоговый 4-20 мА; аналоговый 4-20 мА+ НART; частотно-импульсный до 1000 Гц; релейный; цифровой по интерфейсу RS-485 Modbus RTU; цифровой по интерфейсу FOUNDATION Fieldbus, Profibus PB; цифровой по интерфейсу Ethernet.
Степень защиты по ГОСТ 14254-2015	IP66/IP67
Диапазон температур окружающей среды	от -60 до +85
Маркировка взрывозащиты	1Ex db [ia Ga] IIC T6...T1 Gb X / Ex ia tb [ia Da] IIIC T80°С...T350°С Db X 0Ex ia IIC T6...T1 Ga X / Ex ia IIIC T200 80°С...T200350°С Da X 1Ex db [ia Ga] IIC T6 Gb X / [Ex ia Ga] IIC X
Материалы контактирующие с измеряемой средой	12Х18Н10Т 08Х17Н15М3Т (10Х17Н13М2Т), 03Х17Н14М3 (03Х17Н14М2), ХН65МВУ, 06ХН28МДТ по ГОСТ 5632-2014, сплав ВТ1-0 по ГОСТ 19807-91 материал AISI: 901,304,316,316L, 316Ti хастеллой С276 иное по запросу
Подключение к процессу	фланцевое; сварное; штуцерно-торцевое; специальное по требованию
МПИ	не менее 4 лет
Средний срок службы, не менее, лет	25
Средняя наработка на отказ	150000

Значения измерений расхода по типоразмерам

Номинальный диаметр DN	Нижний предел измерений массового расхода, кг/ч, при допускаемой относительной погрешности δQm, %		Верхний предел измерений массового расхода, кг/ч	Стабильность нуля, кг/ч	Раб. давление, МПа	Варианты температуры, °С
Номинальный диаметр DN	± 0,10; ± 0,15; ±0,20	± 0,20 ± 0,25; ± 0,50	Верхний предел измерений массового расхода, кг/ч	Стабильность нуля, кг/ч	Раб. давление, МПа	Варианты температуры, °С
V-образное исполнение
5	25	2	250	0,02	18	-40…+260 / -196…+100
5	32	21	410	0,15	18	-40…+260 / -196…+100
10	200	135	2 700	0,15	18	-40…+260 / -196…+100
15	800	405	8 100	0,11	22,5	-40…+260 / -196…+100
25	3 250	1 625	32 500	0,49	11,8	-40…+260 / -196…+100
50	4 300	2 500	87 000	1,49	10,5	-40…+350 / -196…+100
80	14 000	12 000	188 000	3,33	11,7	-40…+350 / -196…+100
100	32 700	21 800	436 000	8,18	11	-40…+350 / -196…+100

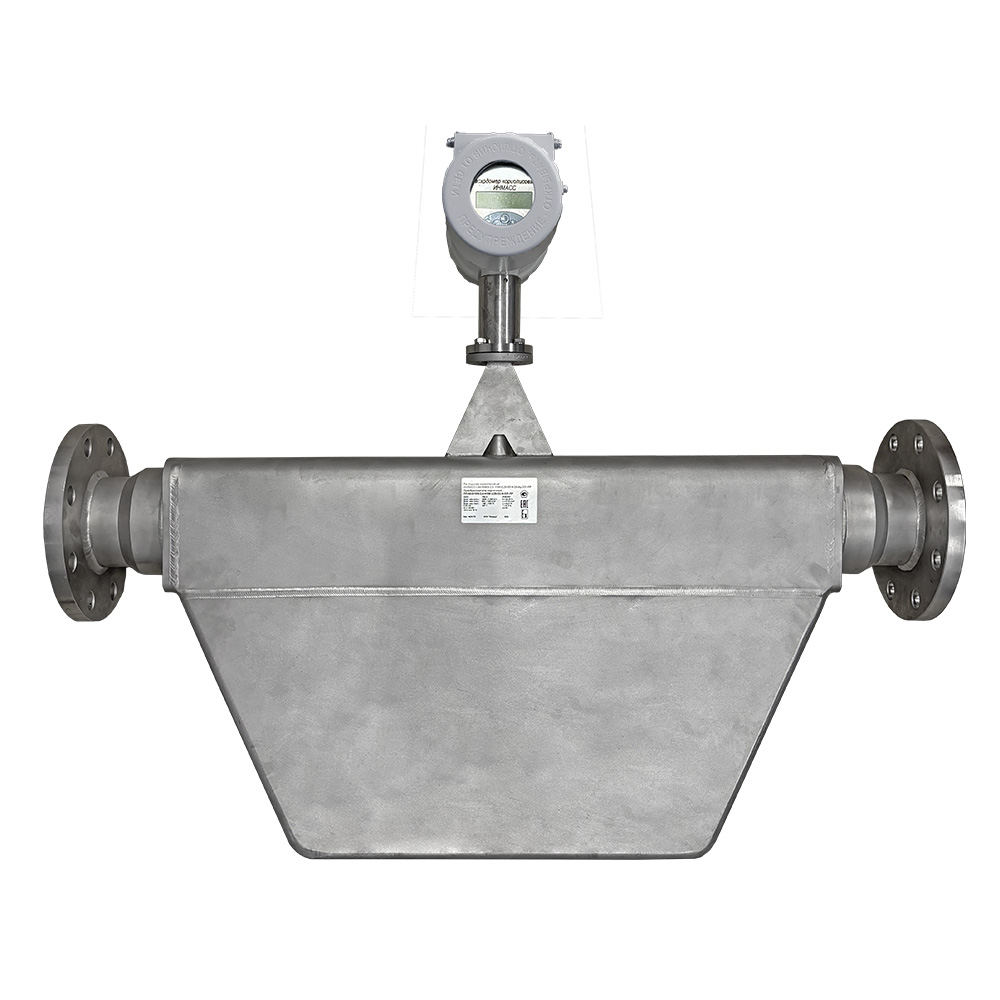

П-образное исполнение
5	60	50	600	0,03	31,5	-40…+260 / -196…+100
10	250	167	2 500	0,125	20,1	-40…+260 / -196…+100
15	1 200	800	12 000	0,06	20,1	-40…+260 / -196…+100
25	3 000	2 000	30 000	1,5	18	-40…+260 / -196…+100
40	6 000	4 000	60 000	3	11,1	-40…+260 / -196…+100
50	8 000	5 333	80 000	4	9,1	-40…+260 / -196…+100
80	25 000	8 000	120 000	12	9,6	-40…+260 / -196…+100
100	30 000	13 333	200 000	20	7,6	-40…+260 / -196…+100
150	60 000	30 667	460 000	46	8,3	-40…+260 / -196…+100
200	150 000	46 667	700 000	70	6,3	-40…+260 / -196…+100
250	300 000	100 000	1 500 000	150	4	-40…+260 / -196…+100

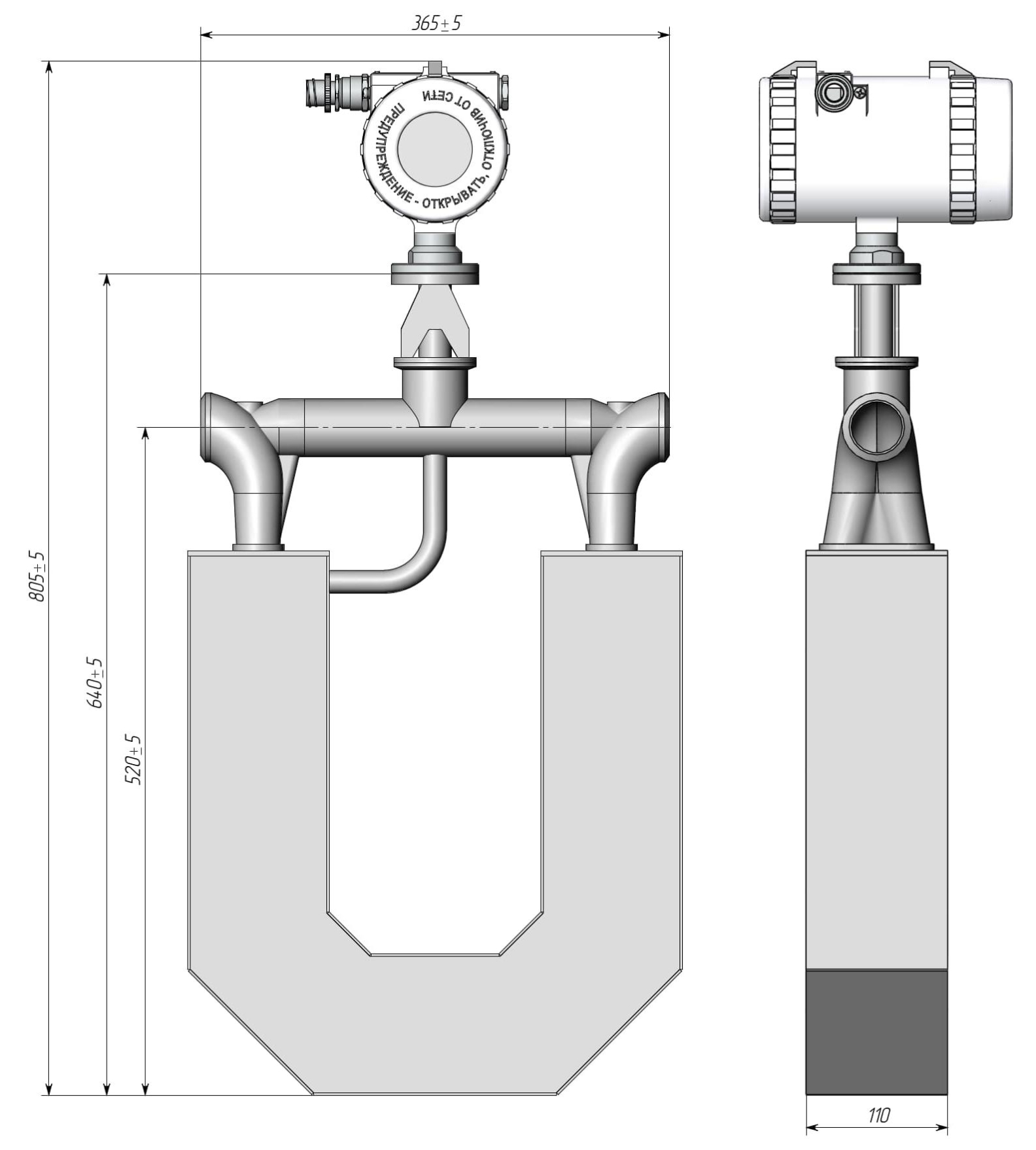

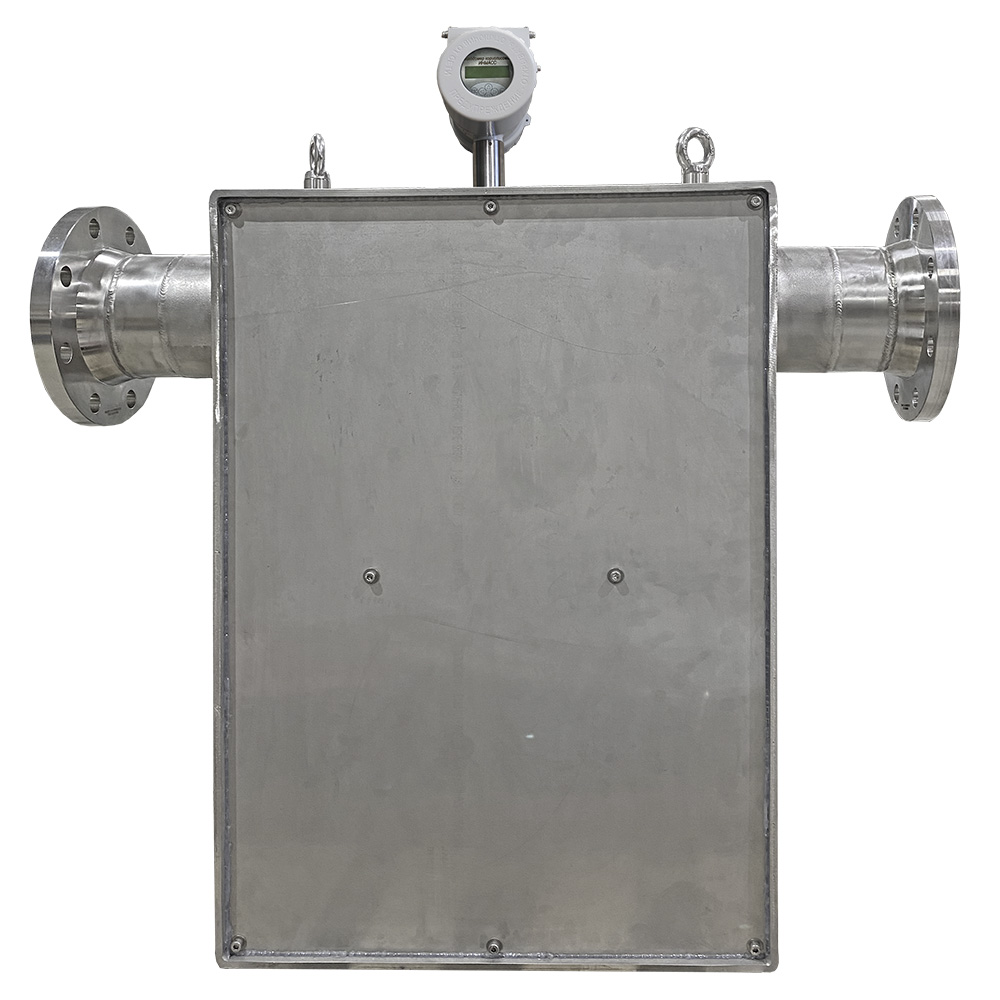

U-образное исполнение
5	3	1	30	0,0072	25 / 50	-40…+260 / -196…+100
5	22	6	220	0,02025	25 / 50	-40…+260 / -196…+100
10	50	10	360	0,0203	25 / 50	-40…+260 / -196…+100
40	4 500	2 500	45 000	2,62	14 /24	-40…+260 / -196…+100
50	5 000	1 000	72 000	2,62	15 / 25	-40…+350 / -196…+100
80	9 600	7 000	136 000	7,76	13 / 23	-40…+350 / -196…+100
100	15 500	10 000	220 000	7,76	14 / 23	-40…+350 / -196…+100
125	29 000	20 000	400 000	21,75	15 / 24	-40…+260 / -196…+100
150	46 200	31 500	500 000	34,65	10 / 17	-40…+260 / -196…+100
200	125 000	83 333	1 250 000	67,5	11 / 17	-40…+260 / -196…+100
250	160 000	106 667	1 600 000	120,3	12 / 17	-40…+260 / -196…+100
300	326 000	217 733	3 266 000	178,5	13 / 17	-40…+260 / -196…+100

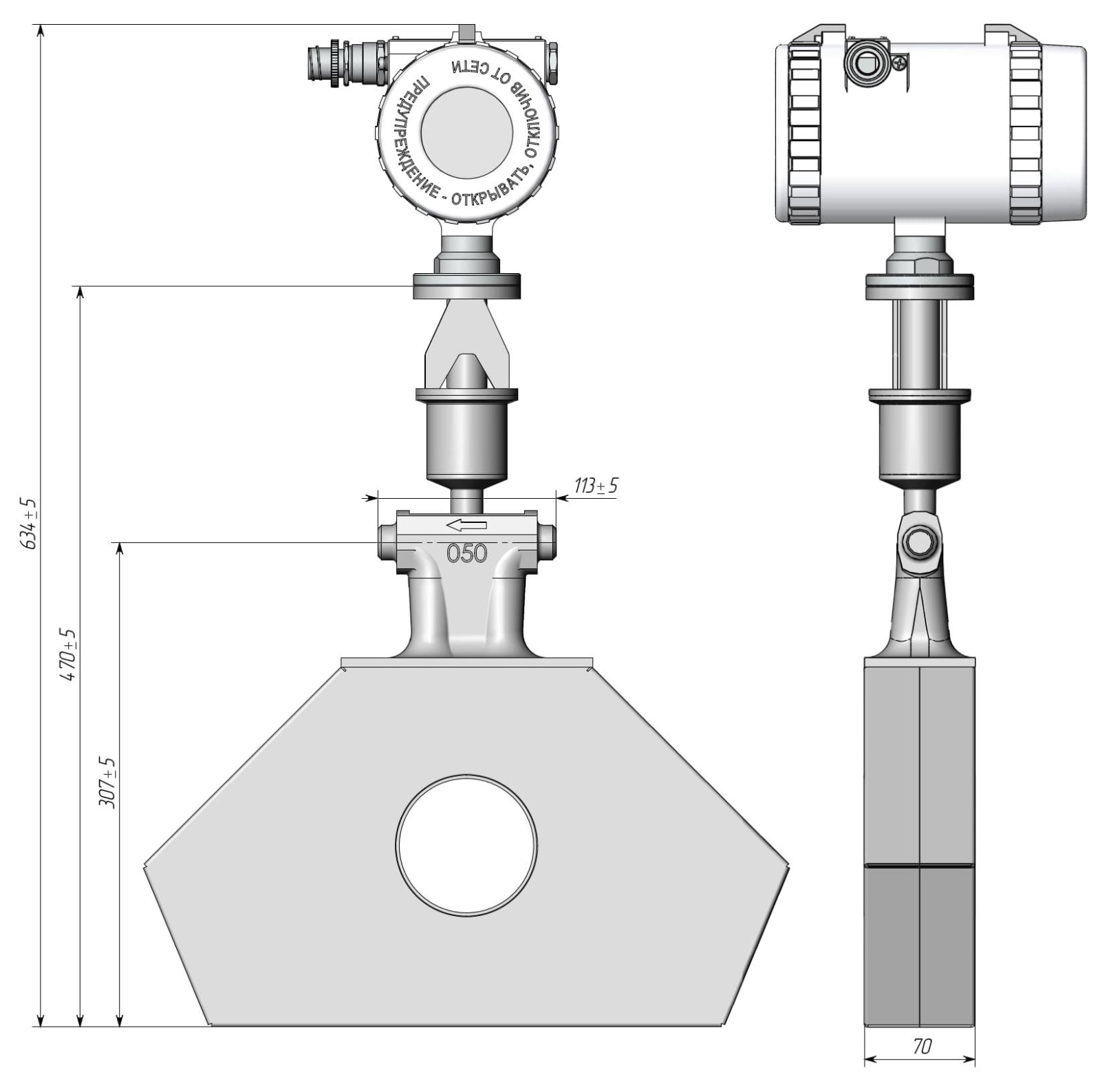

O-образное исполнение
10	120	90	1 200	0,15	18 / 30	-40…+260 / -196…+100
15	600	250	6 000	0,08	22 / 37	-40…+260 / -196…+100
20	1 100	700	11 000	0,19	18 / 29	-40…+260 / -196…+100
25	2 000	1 000	20 000	0,38	13 / 22	-40…+260 / -196…+100

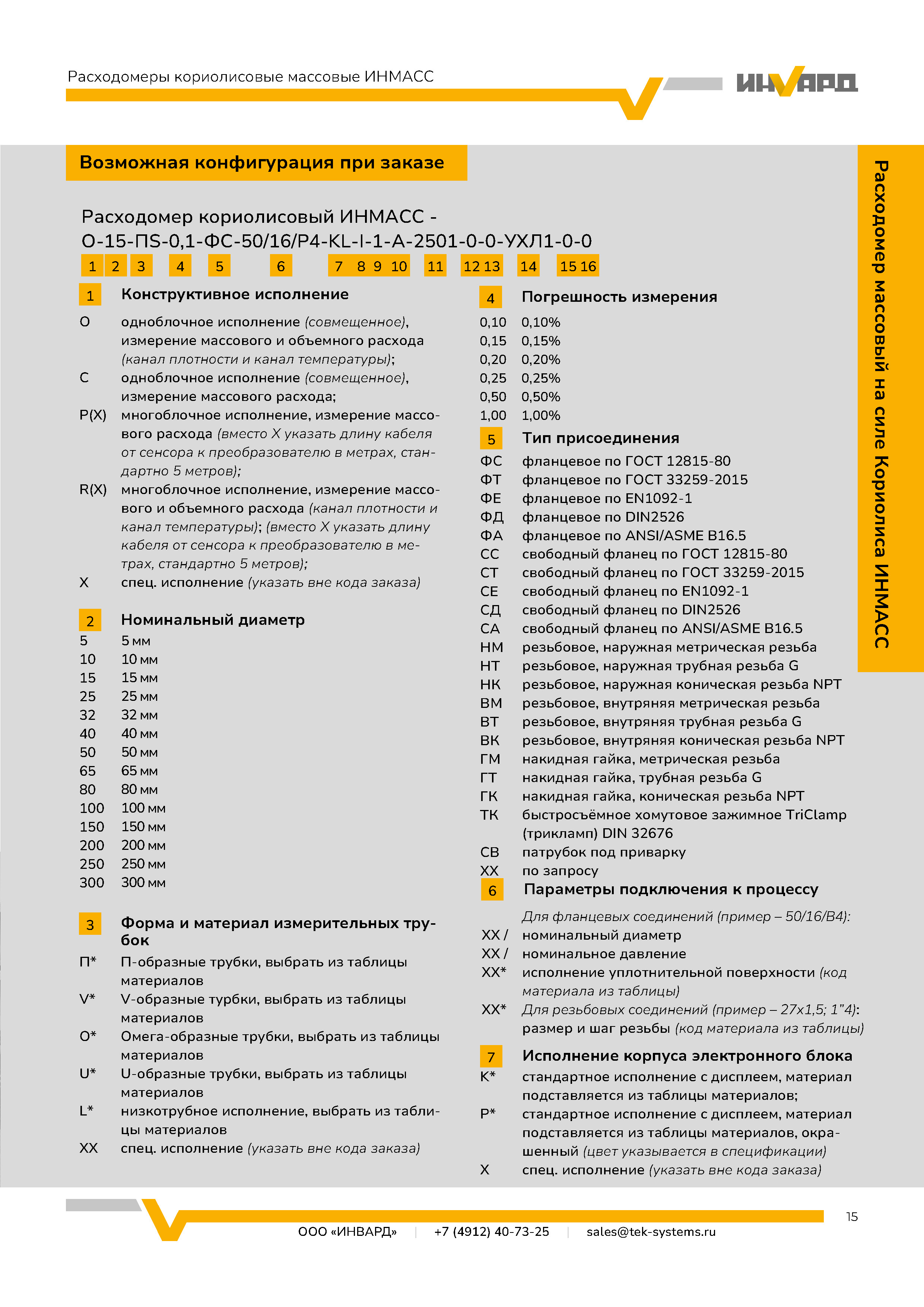

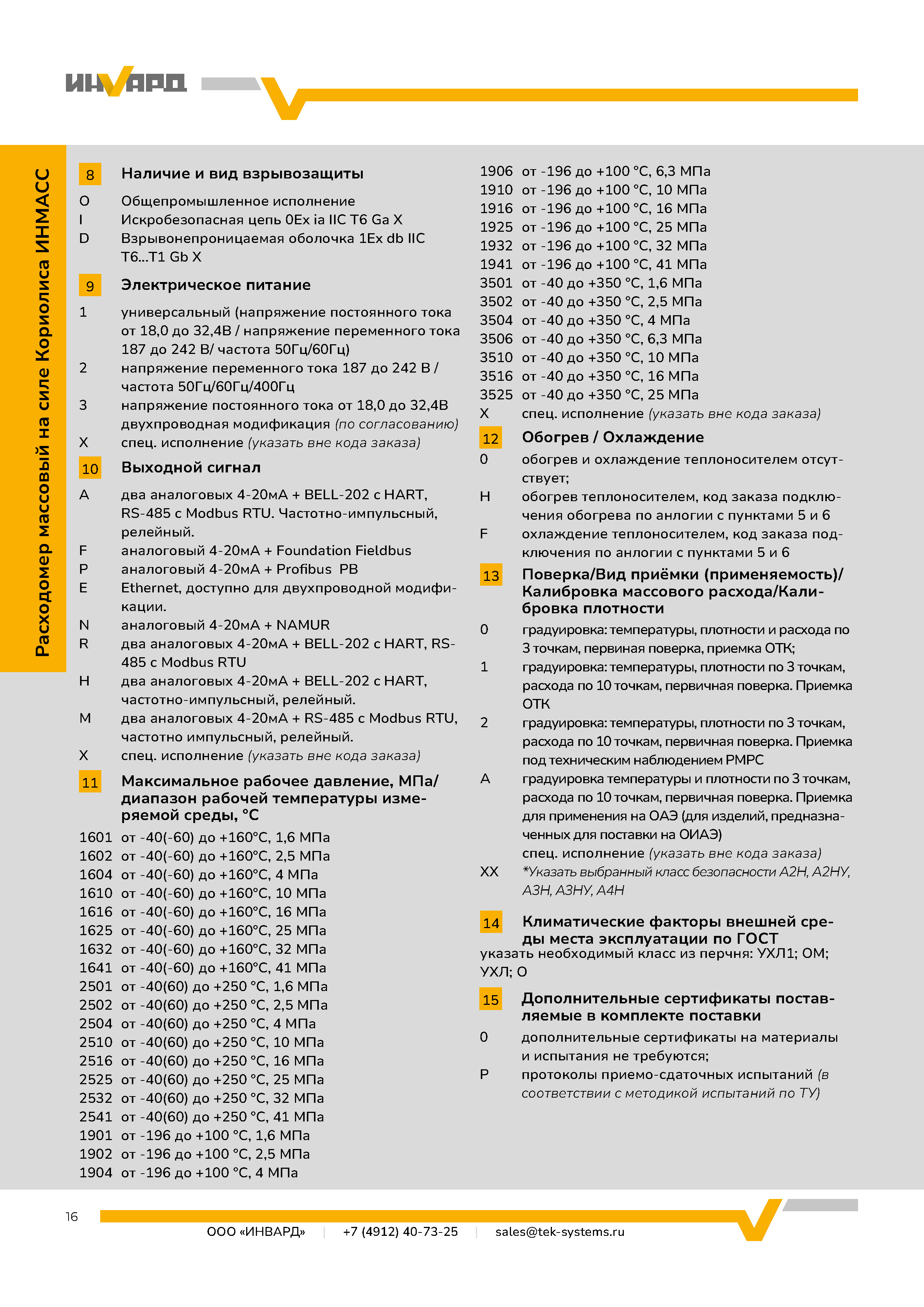

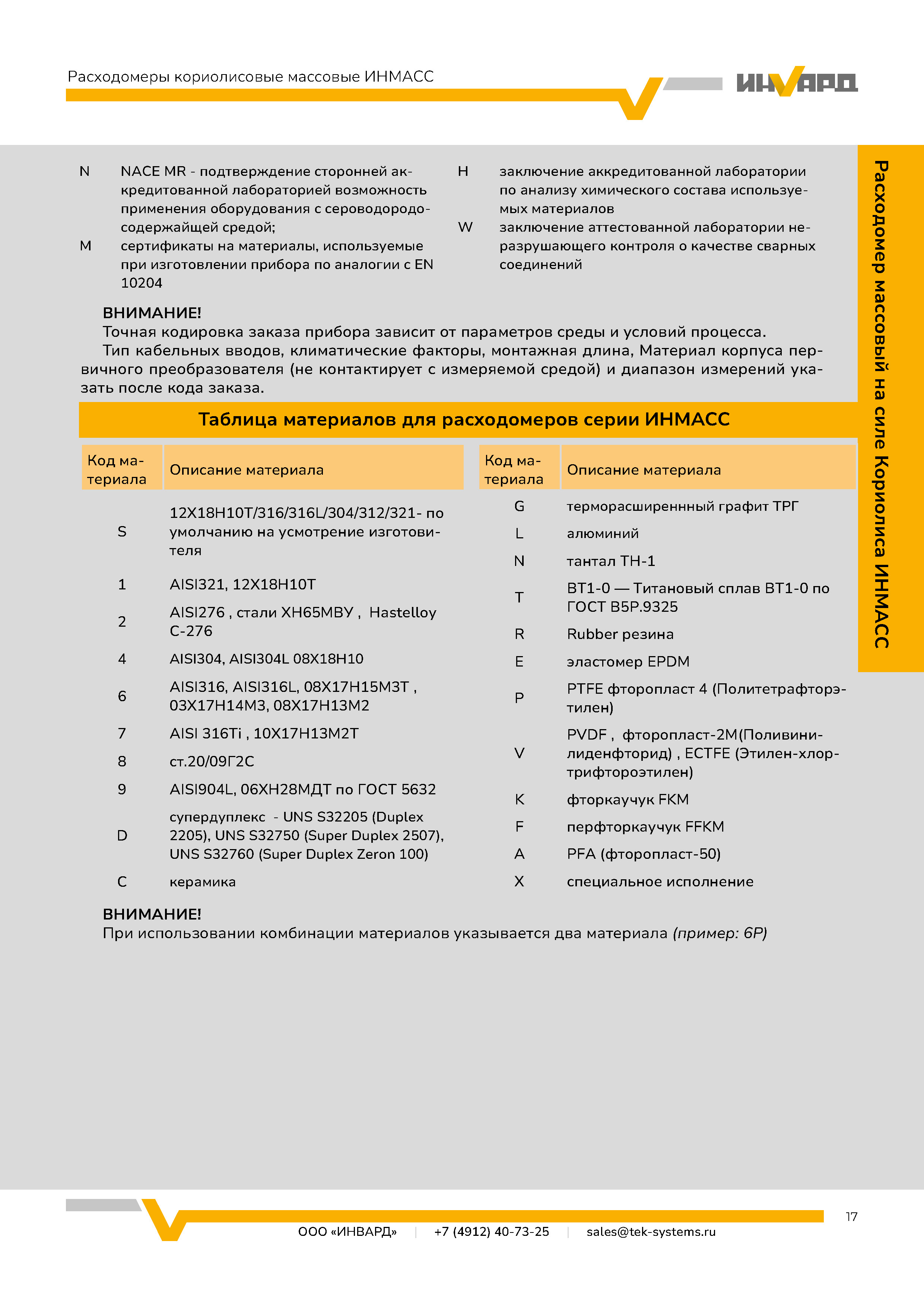

Код заказа

Форма записи при заказе

Фотогалерея

Дополнительное

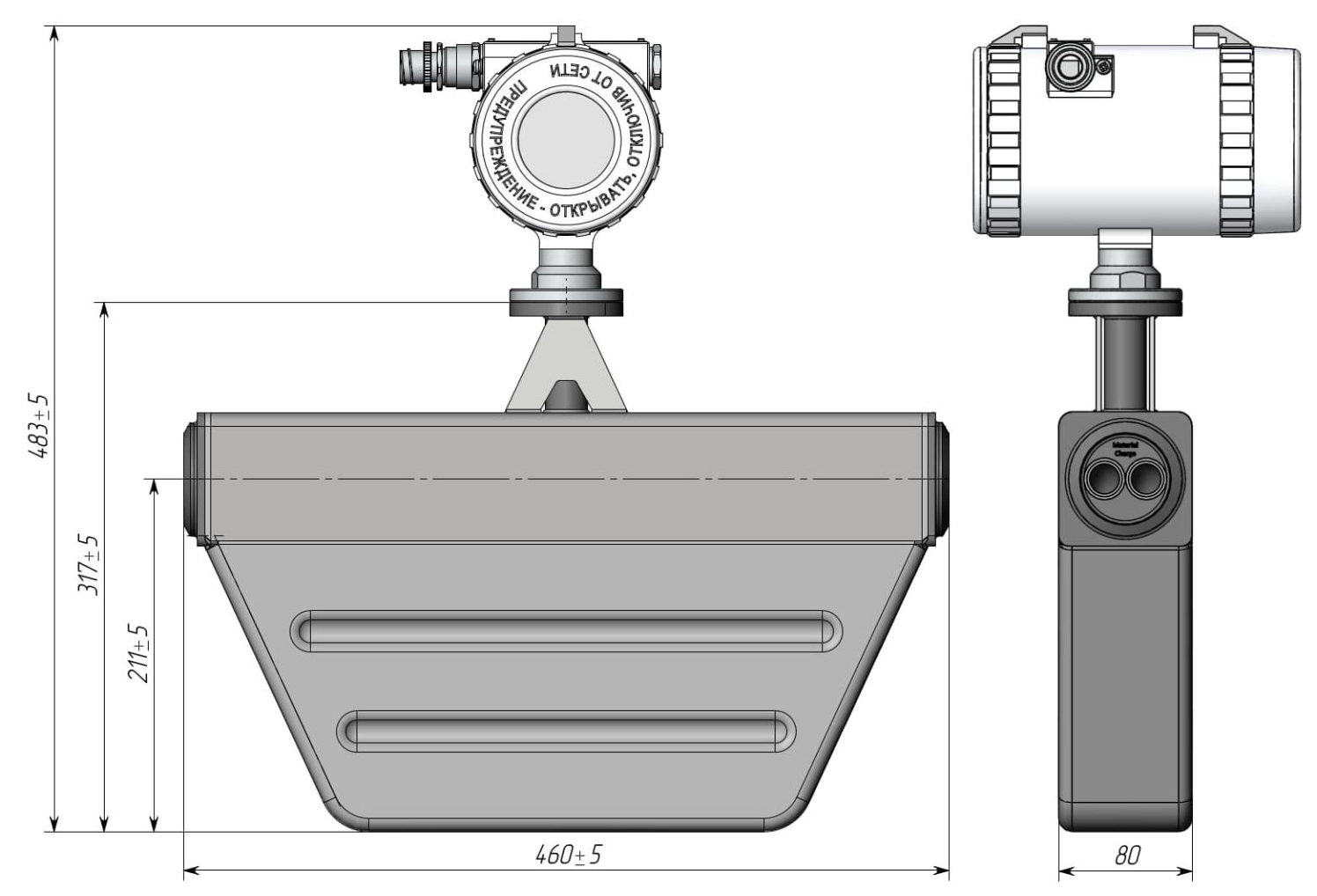

Общие габариты проточной части. П-образный.

Номинальный диаметр, мм	А, мм	B, мм	C, мм	D, мм

005	300	223	82	35
010	380	243	100	40
015	480	313	160	60
025	600	374	211	80
040	800	533	312	136
050	850	533	312	230
080	1184	1138	800	250
100	1196	1158	815	270
150	1448	1488	1070	380
200	1864	1648	1210	400
250	1900	1788	1300	550

Общие габариты проточной части. U-образный.

Номинальный диаметр, мм	А, мм	B, мм	C, мм	D, мм
005	300	223	82	35
010	380	243	100	40
015	480	313	160	60
025	600	374	211	80
040	800	533	312	136
050	850	533	312	230
080	1184	1138	800	250
100	1196	1158	815	270
150	1448	1488	1070	380
200	1864	1648	1210	400
250	1900	1788	1300	550

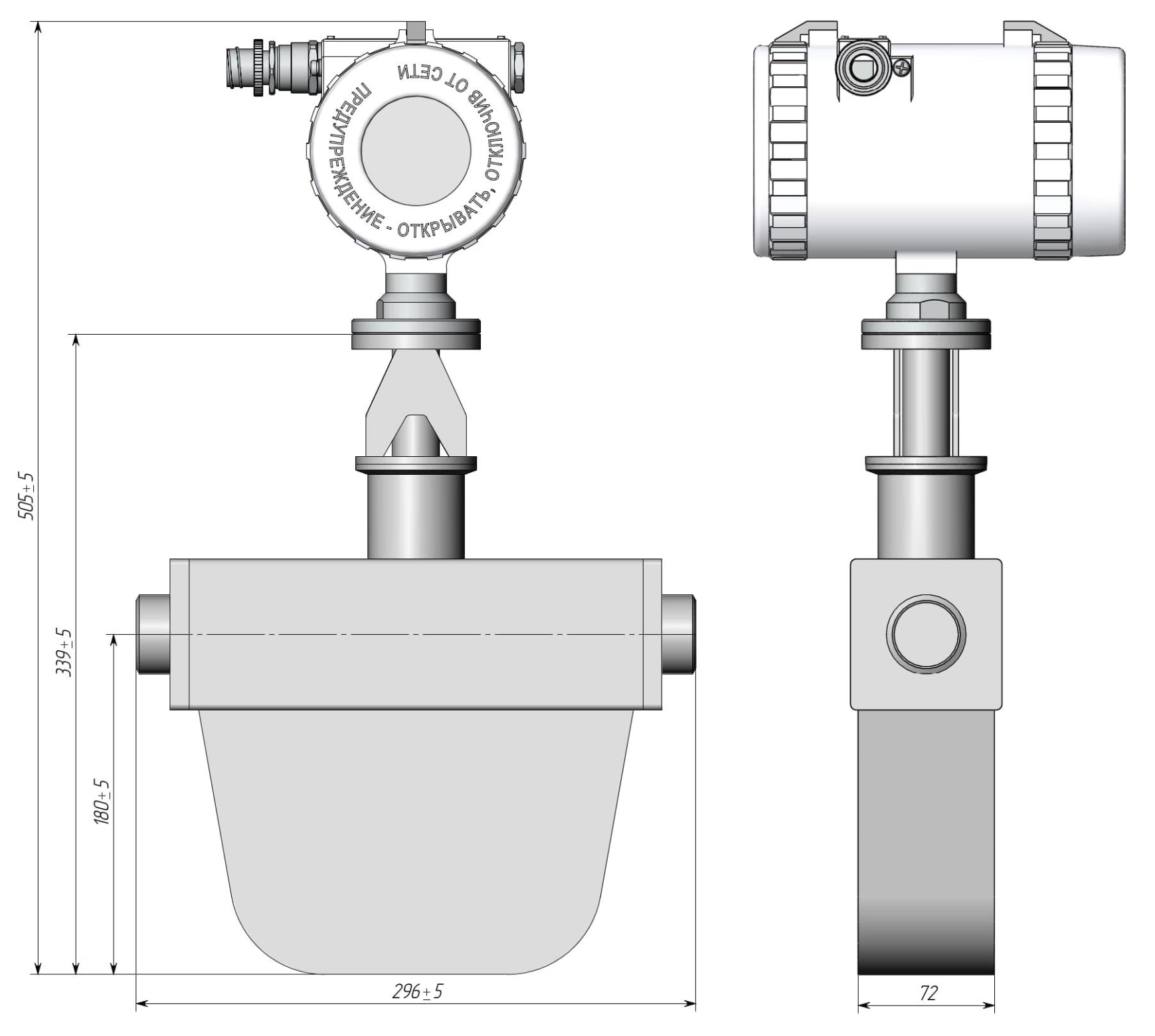

Общие габариты проточной части. V-образный.

Номинальный диаметр, мм	А, мм	B, мм	C, мм	D, мм

005	210±3	277±3	105±3	54±3
005	220±3	264±3	115±3	54±3
010	252±3	279±3	130±3	54±3
015	296±3	339±3	180±3	72±3
025	362±3	401±3	232±3	94±3
050	513±3	484±3	320±3	140±3
080	713±3	479±3	285±3	165±3
100	863±3	529±3	315±3	220±3

Общие габариты проточной части. Ω-образный.

Номинальный диаметр, мм	А, мм	B, мм	C, мм	D, мм

006	159	337	219	53
015	187	429	306	69
020	200	476	348	82
025	206	540	412	106

Характеристики

Срок поставки
Стоимость
Опросный лист
